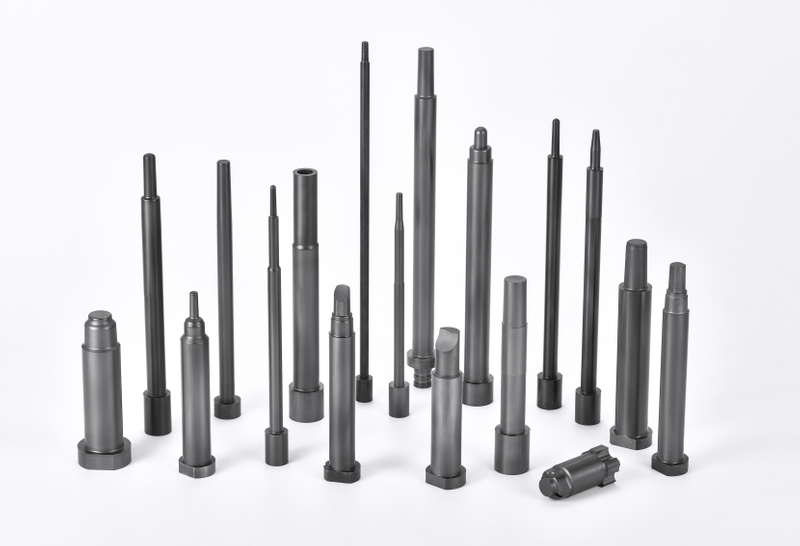

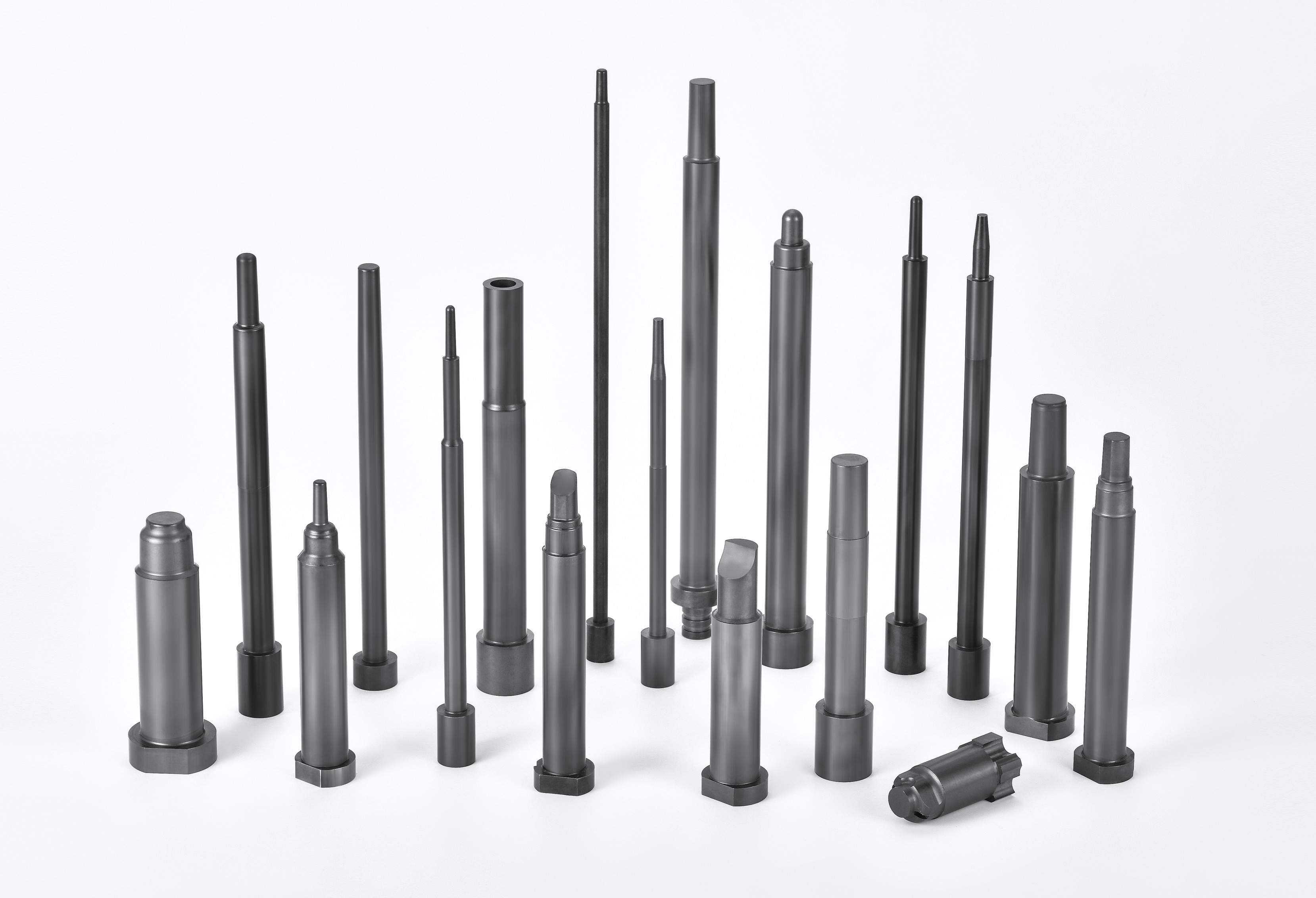

Kundenspezifische Auswerferhülsen für Hochgeschwindigkeits-Verpackungsformen
Entwickelt für einen sanfteren Auswurf, ein geringeres Risiko von Abrieb und eine stabilere Hochtaktproduktion
Auswerferhülsen werden oft als sekundäre Formteile behandelt, bis sie zu versagen beginnen. In Hochgeschwindigkeitsformen für Kappen, Verschlüsse und medizinische Formen wirken sie sich jedoch direkt auf die Auswurfstabilität, die Reibungswärme, die Konzentrizität, die Verschleißlebensdauer und die Ausfallzeiten aus.
Bei SENLAN fertigen wir kundenspezifische Auswerferhülsen streng nach Kundenzeichnungen und Formanforderungen. Jede Hülse ist auf die tatsächliche Stiftpassung, den Harzzustand, die Zyklusgeschwindigkeit, das Verschleißziel und die Formstruktur der Anwendung abgestimmt.
Was dieses Produkt löst
Auswerferhülsen werden dort eingesetzt, wo ein Formteil um einen zentralen Stift oder Kern herum ausgeworfen werden muss. Bei Hochgeschwindigkeitsverpackungen und medizinischen Formen muss die Hülle mehr als nur bewegen. Es muss konzentrisch bleiben, Reibungshitze widerstehen, Abrieb vermeiden und bei wiederholten Zyklen formstabil bleiben.
Diese Komponente wird in einigen Projekten auch als Hülsenauswerfer oder Auswerferhülsenbuchsen bezeichnet und ist besonders wichtig für dünnwandige Formen, Kappenformen, Verschlussformen und andere Programme mit großen Kavitäten, bei denen ein schlechter Auswurf schnell zu einem Produktionsproblem wird.
Entdecken Sie unser breiteres Sortiment , an Präzisionsformkomponenten und technischen Vorteilen bei der Bearbeitung und Inspektion.
Typische kundenspezifische Funktion
Typische Fähigkeiten: bis zu ±0,005 mm Toleranz, passgenaue Konzentrizitätskontrolle, ESR-Stähle, optionale DLC-/TiN-Beschichtungen und wiederholte Ersatzfertigung basierend auf genehmigter Referenzlogik.
| Artikelbereich | / Leistung |
|---|---|
| Toleranzfähigkeit | Bis zu ±0,005 mm, je nach Geometrie und Prüfanforderung |
| Konzentrizitätsfokus | Kontrolliert für den Sitz am Ärmel und am Stift und für stabile Hochgeschwindigkeitsbewegungen |
| Materialoptionen | S136 ESR, STAVAX ESR, H13, SKD61 oder gleichwertig auf Anfrage |
| Beschichtungsmöglichkeiten | DLC, TiN oder anwendungsbezogene Oberflächenbehandlung, sofern erforderlich |
| Härtestrategie | Abgestimmt auf Verschleißzustand, Zyklusziel und Harztyp |
| Anwendungsfokus | Hochgeschwindigkeitskappenformen, Verschlussformen, medizinische Formen, dünnwandiges Formen |
| Inspektion | KMG-basierte Maßprüfung und Berichterstattung über kritische Merkmale auf Anfrage |
Der endgültige Stahl, die Oberfläche, die Beschichtung, die Härte und die Passungsklasse werden anhand der Stiftgröße, der Hülsenstruktur, des Harzzustands, der Zyklusgeschwindigkeit und der tatsächlichen Betriebsanforderungen der Form bestätigt.
Warum die Leistung der Auswerferhülse wichtig ist
Bei Hochgeschwindigkeitsformen ist die Stabilität der Auswerferhülse ein Hitze-, Passungs- und Verschleißproblem – und nicht nur ein Dimensionsproblem.
Wenn die Hülse-zu-Stift-Passung instabil ist, kann dies zu Verklebungen, Schleifspuren, lokalem Wärmestau, Riefenbildung an der Hülse, Maßabweichung oder vorzeitigem Verschleiß führen. Bei Verpackungsformen mit großer Kavität bleiben diese Probleme nicht isoliert. Eine instabile Hülse kann zu wiederholten Ausfallzeiten, dem Risiko von Graten und einer inkonsistenten Teilequalität führen.
Häufige Probleme mit Auswerferhülsen – und wie wir sie angehen
Fressen und Festfressen bei der Hochgeschwindigkeitseinspritzung
Schmerzen: Die Hülse und der Mittelstift beginnen bei wiederholtem schnellen Radfahren zu kerben, zu klemmen oder zu ziehen. Die Produktion stoppt und die Wartung wird dringend.
Typische Ursache: Hoher Kontaktdruck, schlechte Oberflächenintegrität, schwache Materialpaarung oder unzureichende Verschleißfestigkeit an der Schnittstelle zwischen Hülse und Stift.
SENLAN Ansatz: Wir passen Material, Härte und optionale Beschichtungen wie DLC oder TiN an, um reibungsbedingten Verschleiß zu reduzieren und die Gleitstabilität unter anspruchsvollen Auswurfbedingungen zu verbessern.
Was wir bieten können: Empfehlung des Hülsenmaterials, Überprüfung der Beschichtung, Überprüfung der passgenauen Abmessungen und Herstellung von Ersatzteilen auf der Grundlage genehmigter Betriebsbedingungen.
Reibungswärme im Auswurfbereich
Schmerzen: Das Teil wird ausgeworfen, aber die lokale Hitze im Hülsenbereich beeinträchtigt die Dimensionsstabilität oder macht die Auswurfzone empfindlicher gegenüber Verformungen.
Typische Ursache: Wiederholte Ärmelbewegungen bei schlechter Passform oder schwacher Oberflächenbeschaffenheit erzeugen beim Hochgeschwindigkeitslauf übermäßige Reibungswärme.
SENLAN Ansatz: Wir kontrollieren die Hülsenpassung, Konzentrizität, Oberflächenbeschaffenheit und Verschleißroute, damit die Hülse reibungsloser läuft und bei Produktionsgeschwindigkeit weniger unnötige Reibung erzeugt.
Was wir bieten können: Passungsprüfung nach Stiftgröße, Endprüfung nach Anwendung und Geometriekontrolle für Hülsen-Innen-/Außendurchmesser und Referenzmerkmale.
Schlechte Konzentrizität
Schmerzen: Die Hülse läuft nicht rund um den Mittelstift. Das Ergebnis kann eine instabile Bewegung, ein ungleichmäßiger Wandzustand, eine Beschädigung des Kernbereichs oder eine verkürzte Lebensdauer der Hülse sein.
Typische Ursache: Innen- und Außendurchmesser werden nicht über eine stabile Bezugslogik gesteuert, oder die Hülsengeometrie verschiebt sich während der Bearbeitung oder Endbearbeitung.
SENLAN-Ansatz: Wir fertigen Hülsen mit passgenauer Konzentrizitätskontrolle, sodass die Hülse-zu-Stift-Beziehung bei realen Bewegungen und nicht nur bei Nennabmessungen stabil bleibt.
Was wir bieten können: Prüfung kritischer Merkmale, auf Konzentrizität ausgerichtete Bearbeitungslogik und Hülsenersatzfertigung auf der Grundlage genehmigter Master-Referenzen.
Frühzeitiger Verschleiß bei glasgefüllten oder additivhaltigen Harzen
Schmerzen: Die Hülse nutzt sich zu früh ab, der Spielraum nimmt zu und das Risiko eines Blitzschlags steigt mit der Zeit. Die Wartung wird häufiger als erwartet.
Typische Ursache: Abrasivere Harze oder spezielle Additive erhöhen den Verschleiß innerhalb der Hülsenbohrung und beschleunigen die Verschlechterung der Passung.
SENLAN Ansatz: Wir wählen Stahl und optionale Beschichtung basierend auf dem tatsächlichen Verschleißzustand aus, anstatt für jedes Projekt eine generische Hülsenroute zu verwenden.
Was wir bieten können: Material- und Beschichtungsempfehlung nach Harzzustand, Diskussion des Verschleißziels und Austauschstrategie für stark beanspruchte Hülsen.
Was Käufer normalerweise vor der Bestellung fragen
Die folgenden Fragen werden häufig bei Medizin-, Verpackungs- und dünnwandigen Spritzgussprojekten gestellt, bei denen sich die Zuverlässigkeit der Auswerferhülse direkt auf die Betriebszeit auswirkt.
- Was ist die beste Beschichtung für Auswerferhülsen in medizinischen oder Verpackungsformen?
- Wie kann das Festfressen beim Hochgeschwindigkeitsspritzgießen reduziert werden?
- Sind beschichtete Hülsen mit Harzsystemen in Lebensmittelqualität oder Reinproduktion kompatibel?
- Wann ist eine kundenspezifische Auswerferhülse beim Dünnwandguss besser als eine Standardhülse?
Technische Stärke hinter dem Produkt
Passungskritische Bearbeitung für Hülsenstabilität
Auswerferhülsen müssen als bewegliche Passung laufen, nicht als isoliertes zylindrisches Teil. Aus diesem Grund bauen wir die Bearbeitungsroute auf die Leistung von Hülse zu Stift auf und nicht nur auf die nominale Hülsengröße.
High-End-Ausrüstung für Hochzykluswerkzeuge
Wir fertigen kundenspezifische Hülsen mit fortschrittlicher Ausrüstung, einschließlich MAKINO-Hochgeschwindigkeits-CNC , Präzisionsschleifen und Prüfmethoden, die auf die Geometrie- und Passungsanforderungen abgestimmt sind. Für verwandte hochpräzise Formkomponenten zeigt unsere öffentliche technische Seite auch breitere Möglichkeiten in den Bereichen EDM, Drahterodieren, Schleifen und Zeiss KMG-gestützte Inspektion.
Gebaut für den wiederholten Austausch
Eine Ersatzhülse sollte keinen zusätzlichen Montageaufwand oder eine Fehlausrichtung verursachen. Unsere Prozesskontrollen tragen dazu bei, dass zukünftige Hülsen derselben genehmigten Referenzlogik folgen wie das Originalteil.
Erfahren Sie mehr über unsere technischen Vorteile und unsere Arbeit zur Stabilität von Mehrkavitäten-Formkomponenten.
Anpassungsprozess
1. Einreichung der Zeichnung
Senden Sie Ihre 2D- oder 3D-Dateien wie STEP, STP, DXF oder PDF zusammen mit Hülsenabmessungen, Stiftgröße, Hohlraummenge, Harzinformationen und dem erwarteten Serviceziel, falls verfügbar.
Zum Schutz Ihrer Zeichnungs- und Projektinformationen ist vor der Einreichung eine Geheimhaltungsvereinbarung (NDA) verfügbar .
2. DFM-Rezension
Wir überprüfen die Hülsenstruktur, den Passungszustand, die Material- und Beschichtungseignung, das Verschleißrisiko und die Bearbeitungsrisikopunkte für die tatsächliche Anwendung.
3. Präzisionsbearbeitung
Der Prozessweg wird im Hinblick auf Stabilität der Hülse-zu-Stift-Passung, Verschleißfestigkeit und Austauschkonsistenz ausgewählt.
4. Überprüfung
Kritische Maße werden nach Zeichnung und Funktion geprüft. Prüfpunkte und Berichte sind auf Anfrage erhältlich.
5. Sichere Lieferung
Die fertigen Teile werden für den Export verpackt und bei der Ankunft kontrolliert behandelt.
Typische Anwendungen
Kappen- und Verschlussformen
Hochgeschwindigkeits-Verpackungsformen, bei denen es auf Auswurfstabilität, geringere Reibungswärme und eine lange Lebensdauer der Hülse ankommt.
Medizinische Formen
Anwendungen, bei denen bei wiederholter Produktion eine sauberere Bewegung, eine vorhersehbarere Passform und eine bessere Verschleißkontrolle erforderlich sind.
Dünnwandiges Formen
Werkzeuge, bei denen ein instabiler Auswurf schnell zu Dimensionsrisiken, Hülsenverschleiß oder Zyklusunterbrechungen führt.
Was wir für ein Angebot benötigen
Erforderlich
- 2D-Zeichnung oder 3D-Modell,
- Hülsenabmessungen und passende Stiftinformationen
- , Harzinformationen, falls verfügbar
- , Zielmaterial, Härte oder Beschichtungsanfrage.
Hilfreich für eine schnellere Überprüfung
- Zyklusgeschwindigkeit oder Produktionsziel.
- Bekannte Verschleiß- oder Festfressprobleme.
- Erwartete Hülsenlebensdauer.
- Anforderungen an Inspektionsberichte.
- Durchlaufzeitziel
Je vollständiger die Informationen sind, desto schneller können wir die passgenauen und verschleißempfindlichen Bereiche des Auswerferhülsendesigns überprüfen.
Bereit für eine individuelle Bewertung?
Senden Sie uns Ihre Zeichnung, Passforminformationen, den Zustand des Harzes und Ihr Leistungsziel. Wir prüfen die Hülsenstruktur, das Verschleißrisiko und den am besten geeigneten Herstellungsweg.
FAQ
Was ist die beste Beschichtung für Auswerferhülsen in medizinischen oder Verpackungsformen?
Dies hängt vom Harz, der Zyklusgeschwindigkeit und dem Verschleißzustand ab. In vielen Projekten werden Beschichtungen wie DLC oder TiN geprüft, wenn geringere Reibung und verbesserte Verschleißfestigkeit erforderlich sind.
Wie kann das Festfressen beim Hochgeschwindigkeitsspritzgießen reduziert werden?
Das Festfressen wird normalerweise durch die richtige Kombination aus Hülsenpassung, Konzentrizität, Materialhärte, Oberflächenintegrität und Beschichtungseignung kontrolliert. Es wird selten durch alleiniges Beschichten gelöst.
Sind beschichtete Hülsen mit Harzsystemen in Lebensmittelqualität oder Reinproduktion kompatibel?
Projektanforderungen sollten immer von Fall zu Fall überprüft werden. Die Eignung der Beschichtung hängt von der Formanwendung, der Harzumgebung und den vom Kunden geforderten Sauberkeits- oder Compliance-Standards ab.
Wann ist eine kundenspezifische Auswerferhülse besser als eine Standardhülse?
Eine kundenspezifische Hülse ist in der Regel die bessere Wahl, wenn die Form mit hoher Geschwindigkeit läuft, eine dünnwandige Geometrie verwendet, eine bessere Konzentrizitätskontrolle erforderlich ist oder Verschleiß-, Abrieb- oder Austauschprobleme gelöst werden müssen, die mit Standardhülsen nicht gut gelöst werden können.
Können Sie zukünftige Ersatzhüllen unterstützen?
Ja. Wir fertigen Ersatzteile basierend auf dem genehmigten Design und der kontrollierten Bezugslogik, um den Montageaufwand während der Wartung zu reduzieren.
