Auswerferhülsen beim Spritzgießen: Struktur, Funktionsprinzip und Materialtypen

Das Auswerfen komplexer Spritzgussteile stellt eine einzigartige technische Hürde dar. Hohle Vorsprünge, zylindrische Merkmale und tiefe Kerne lassen sich oft nicht sauber aus der Form entfernen. Diese präzisen Geometrien erleiden bei Standard-Auswurfsequenzen leicht kosmetische Schäden oder strukturelle Verformungen.

Wenn Standardstifte gegen dünne Wände drücken, verursachen sie häufig Weißbruch oder durchdringen den Kunststoff vollständig. Auswerferhülsen bieten eine speziell entwickelte Lösung. Sie liefern eine gleichmäßige Auswurfkraft rund um kreisförmige Profile, um das Formteil sicher zu lösen. Durch die Verteilung der mechanischen Belastung bewahren sie die strukturelle Integrität empfindlicher Elemente.

Dieser umfassende Leitfaden erläutert die Kernmechanik von Hülsenauswurfsystemen. Sie erfahren, wie Sie den richtigen Werkzeugstahl auswählen und erweiterte Oberflächenbehandlungen festlegen. Wir decken auch wesentliche Beschaffungskriterien ab, um sicherzustellen, dass Ihre Großserienwerkzeuge einwandfrei funktionieren, ohne dass es zu unerwarteten Wartungsverzögerungen kommt.

Wichtige Erkenntnisse

• Auswerferhülsen verteilen die Auswurfkraft gleichmäßig auf kreisförmige oder hohle Elemente und verhindern so das Durchschlagen des Stifts oder die Verformung von Teilen, die bei Standard-Auswerferstiften üblich sind.

• Das System erfordert eine präzise zweiteilige Baugruppe – eine äußere Hülse und einen stationären inneren Kernstift – und erfordert strenge Konzentrizitätstoleranzen.

• Materialauswahl (z. B. SKD61, H13) und Oberflächenbehandlungen (Nitririeren, Vakuumhärten) müssen auf die Abrasivität des eingespritzten Harzes abgestimmt sein, um vorzeitiges Festfressen zu verhindern.

• Die Bewertung von Lieferanten sollte sich auf ihre Bearbeitungstoleranzen, Oberflächenbeschaffenheit und kundenspezifischen Größenoptionen konzentrieren, um langfristige Wartungsrisiken zu mindern.

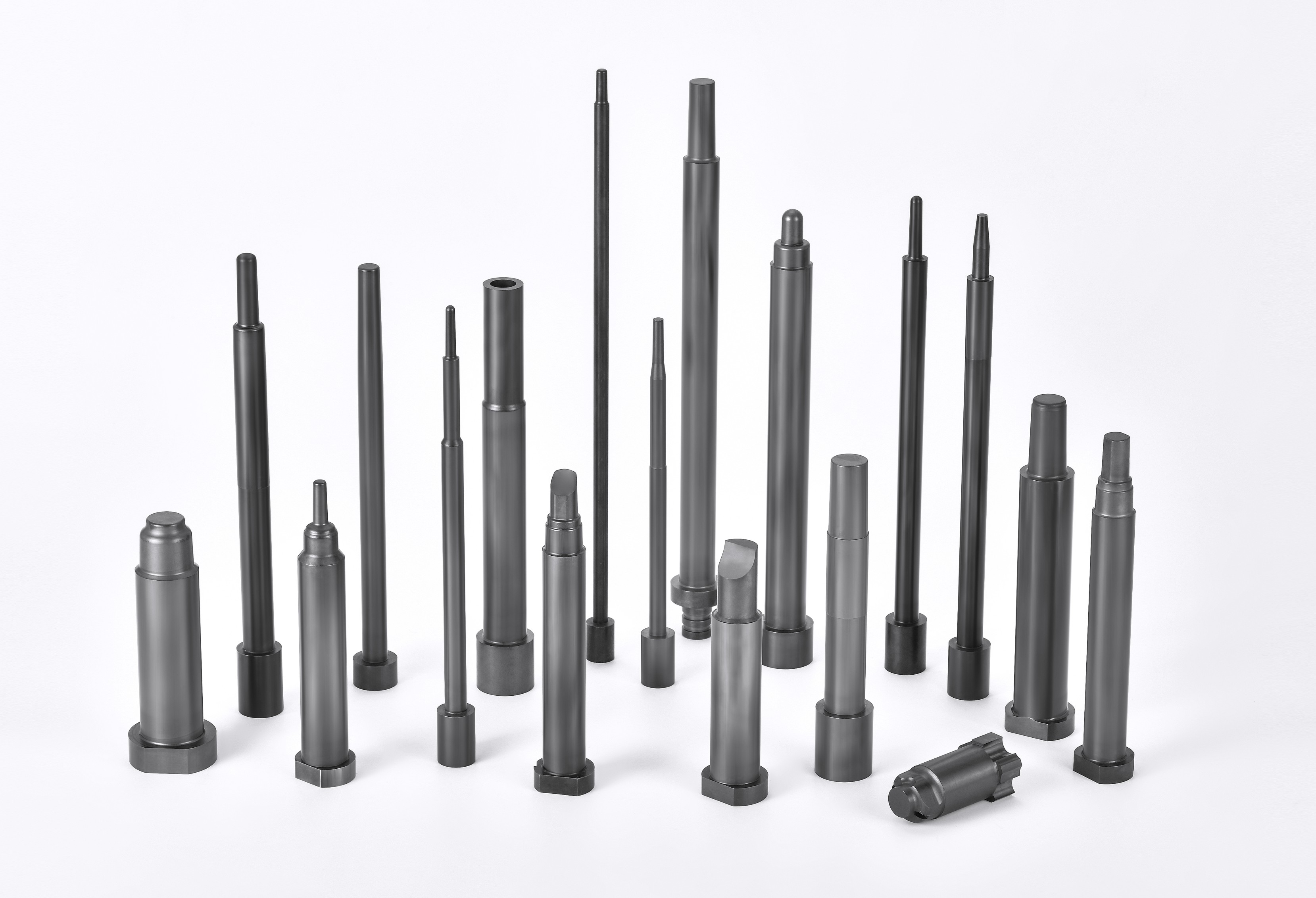

Die Anatomie und das Funktionsprinzip von Auswurfhülsen

Die Architektur eines Auswurfhülsensystems beruht auf einer engen mechanischen Synergie. Es besteht aus zwei unterschiedlichen Komponenten, die perfekt zusammenarbeiten. Erstens bewegt sich die rohrförmige Auswerferhülse während des Zyklus aktiv. Zweitens bleibt ein zentraler Kernstift vollständig stationär. Um richtig zu funktionieren, müssen Ingenieure präzise Abstände berechnen. Der Spalt zwischen dem Innendurchmesser der Hülse und dem Kernstift muss eng genug sein, um ein Austreten von Kunststoff zu verhindern. Ebenso benötigt der Außendurchmesser einen genauen Abstand innerhalb der Formplatte, um ein reibungsloses Gleiten zu gewährleisten.

Standard-Formbasen verfügen über spezielle Auswerfer-Halteplatten, um die Hülsenbasis fest zu halten. Der Kernstift wird normalerweise sicher in einer separaten unteren Klemmplatte verankert. Diese Trennung ermöglicht eine unabhängige Bewegung während der Auswurfphase.

Das Funktionsprinzip wird während der Formöffnungsphase aktiviert. Die Sequenz folgt genau diesen Schritten:

1. Die Spritzgießmaschine beendet die Abkühlphase.

2. Die Form öffnet sich und trennt die Kern- und Hohlraumhälften.

3. Die hydraulische Auswerferplatte der Maschine schiebt die Rohrhülse nach vorne.

4. Der zentrale Kernstift bleibt fest in seiner Grundplatte verankert.

5. Die Vorschubhülse drückt gegen die Basis des geformten Elements.

6. Dieser Mechanismus löst das Formteil vom stationären Kern.

Bei dieser Aktion wird ein gleichmäßiger 360-Grad-Druck ausgeübt. Es drückt den Kunststoff sicher und ohne örtliche Belastung vom Kern ab. Der Erfolg hängt stark von der präzisen Ausrichtung ab. Wenn es den Bauteilen an Konzentrizität mangelt, reiben sie aneinander. Reibung erzeugt übermäßige Hitze und verschleißt das Metall. Die ordnungsgemäße Implementierung garantiert die Formintegrität und sichert wiederholbare Zykluszeiten über die gesamte Lebensdauer des Werkzeugs. Werkzeugbauer müssen eine exakte Passung erreichen, um vorzeitigem mechanischen Verschleiß vorzubeugen.

Auswerferhülsen vs. Auswerferstifte: Ein Entscheidungsrahmen

Standard-Auswerferstifte versagen häufig beim Auswerfen von Rohrgeometrien. Wenn man einen massiven Stift gegen einen dünnen, hohlen Vorsprung drückt, konzentriert sich die Kraft auf einen winzigen Bereich. Diese Konzentration führt zu schwerwiegenden Teiledefekten. Möglicherweise stellen Sie fest, dass sich der Kunststoff weiß anfühlt, sich verzieht oder sogar Stifte durchstechen. Spannungsweißbildung tritt auf, weil sich die Polymerketten über ihre Streckgrenze hinaus dehnen. Dieser optische Mangel macht das Teil für Verbraucheranwendungen ungeeignet.

Um dieses Problem zu lösen, spezifizieren Designer Auswerferhülsen für spezifische geometrische Herausforderungen. Sie sollten sie für Teile verwenden, die tiefe zylindrische Hohlräume enthalten. Ebenso wichtig sind sie für hohle Schraubendome. Darüber hinaus eignen sie sich perfekt für Anwendungen, die vollkommen bündige kosmetische Oberflächen erfordern. Durch die gleichmäßige Verteilung der Last über den Umfang werden hässliche Nadelspuren auf dem Endprodukt vermieden. Ihr Qualitätskontrollteam wird die Verbesserung der kosmetischen Konsistenz sofort bemerken.

Im Gegensatz dazu haben Standard-Auswerferstifte immer noch ihren Wert. Sie sollten sich auf sie verlassen, wenn es um ebene, solide Oberflächen mit hoher struktureller Integrität geht. Standardstifte kosten weniger und erfordern eine einfachere Bearbeitung. Wenn Ihr Teil Hinterschnitte aufweist, funktionieren weder Standardstifte noch gerade Hülsen. Stattdessen erfordern diese komplexen Geometrien abgewinkelte Heber oder komplizierte Schiebemechanismen, um den eingeschlossenen Kunststoff freizugeben.

Während Sleeve-Setups höhere Vorabinvestitionen in die Werkzeugausstattung erfordern, verbessern sie die Produktionsergebnisse drastisch. Sie erfordern viel strengere Bearbeitungstoleranzen als einfache Stifte. Der Werkzeugmacher muss präzise Löcher bohren und mehrere Platten einwandfrei ausrichten. Allerdings reduzieren sie die Ausschussquote deutlich. Durch die Vermeidung von Teileverzerrungen vermeiden sie Zyklusunterbrechungen beim Formen komplexer Geometrien. Diese Zuverlässigkeit rechtfertigt den anfänglichen technischen Aufwand.

Materialauswahl: Haltbarkeit und Anwendungsanforderungen in Einklang bringen

Die Wahl des richtigen Werkzeugstahls bestimmt die Lebensdauer Ihres Auswurfsystems. Sie müssen die Kernzähigkeit mit der Oberflächenhärte in Einklang bringen. Die Branche verlässt sich stark auf Warmarbeitsstahl. Materialien wie H13 und SKD61 dominieren die meisten Anwendungen. Sie bieten eine hohe Zugfestigkeit und eine ausgezeichnete thermische Ermüdungsbeständigkeit. Thermische Ermüdung tritt auf, wenn sich Metalle schnell erhitzen und abkühlen und schließlich Mikrorisse entstehen. H13 und SKD61 widerstehen dieser Rissbildung außerordentlich gut.

Für hochpräzise oder stark beanspruchte Umgebungen kommen Schnellarbeitsstähle zum Einsatz. SKH51 bietet überlegene Leistung, wenn Millionen von Zyklen erwartet werden. Es behält seine Härte auch bei erhöhten Betriebstemperaturen. Diese Stabilität stellt sicher, dass sich die Hülse unter ständigem mechanischem Druck nicht verformt.

Oberflächenbehandlungen bestimmen, wie gut die Hülse abrasiven Harzen standhält. Nitrierte Bauteile verfügen über eine gehärtete Außenschicht, die HV 900 oder höher erreicht. Beim Nitrierprozess diffundiert Stickstoff in die Oberfläche des Stahls. Diese unglaublich harte Schale bedeckt einen robusten, duktilen Kern. Nitrieren verhindert Abrieb und hält rauen Materialien wie glasfaserverstärktem Nylon oder kohlenstofffaserverstärkten Polymeren problemlos stand.

Sie müssen sich auch zwischen durchgehärteten und oberflächengehärteten Optionen entscheiden. Diese Wahl hängt von Ihrem erwarteten Produktionsvolumen ab.

• Oberflächengehärtet: Ideal für große Produktionsläufe mit abrasivem Verschleiß. Die harte Schale widersteht Kratzern, während der weiche Kern mechanische Stöße absorbiert.

• Durchgehärtet: Eignet sich gut für den Prototypenbau oder kleinere, nicht abrasive Anwendungen. Ihre Herstellung ist kostengünstiger, kann jedoch bei extremer seitlicher Belastung brechen.

Ein kritischer Bewertungsfaktor ist die Wärmeausdehnung. Das Hülsenmaterial muss dem Wärmeausdehnungskoeffizienten der umgebenden Formplatten entsprechen. Wenn sich die Form während der Produktion erwärmt, dehnen sich nicht zusammenpassende Metalle unterschiedlich schnell aus. Bei unterschiedlicher Ausdehnung verklemmt oder verklemmt sich die Hülse im Werkzeug. Ingenieure müssen diese Expansionsraten während der ersten Formkonstruktionsphase berechnen, um katastrophale Werkzeugausfälle zu verhindern.

Implementierungsrisiken, Verschleißfaktoren und Fehlerbehebung

Selbst bei gut konzipierten Tools treten mit der Zeit Betriebsprobleme auf. Das Verständnis allgemeiner Implementierungsrisiken hilft Ihnen, kostspielige Ausfallzeiten zu vermeiden. Wir kategorisieren diese Risiken in drei Hauptbereiche: Reibung, Spiel und Vakuumkräfte. Eine frühzeitige ordnungsgemäße Diagnose dieser Probleme schützt Ihre Werkzeuge vor dauerhaften Schäden.

Erstens werden bewegliche Komponenten häufig durch Fressen und Festfressen zerstört. Dieser Fehler ist auf unzureichende Schmierung oder eine schlechte Oberflächenbeschaffenheit zurückzuführen. Mikroskopisch kleine Spitzen auf dem Metall reiben unter hohem Druck aneinander. Eine nicht übereinstimmende Wärmeausdehnung zwischen der Hülse und dem Kernstift führt ebenfalls zum Festfressen. Um dieses Problem zu lösen, müssen Sie unterschiedliche Härtegrade angeben. Stellen Sie sicher, dass die Hülse und der Kernstift unterschiedliche Härten haben. Verwenden Sie beispielsweise einen härteren Stift und eine etwas weichere Hülse. Sorgen Sie außerdem für eine ordnungsgemäße Entlüftung der Form, um den Wärmestau zu bewältigen und eingeschlossene Gase entweichen zu lassen.

Zweitens ruiniert die Bildung von Blitzen einen Teil der Ästhetik. Flash tritt auf, wenn Kunststoff in den Spalt zwischen den beweglichen Teilen eindringt. Übermäßiges Spiel resultiert normalerweise aus längerem Verschleiß oder schlechten anfänglichen Bearbeitungstoleranzen. Erstellen Sie routinemäßige Wartungspläne, um mithilfe von Präzisionsmessgeräten den Verschleiß zu prüfen. Noch wichtiger ist, dass Sie anfängliche Lieferantentoleranzen von ±0,005 mm oder weniger vorschreiben. Die genaue Toleranz hängt stark von der Viskosität des Harzes ab. Materialien mit niedriger Viskosität wie Nylon erfordern viel engere Abstände als dicke Materialien wie Polycarbonat.

Drittens kleben Teile manchmal hartnäckig am Kern fest. Dies geschieht, weil durch den Auswurfhub ein starkes Vakuum in der Formkavität entsteht. Wenn sich der Kunststoff löst, kann die Luft nicht schnell genug eindringen, um den Druck auszugleichen. Um dieses Problem zu beheben, prüfen Sie, ob Luftventile erforderlich sind. Luftkegel spritzen Druckluft ein, um die Dichtung aufzubrechen. Sie können den Kernstift auch mit einer speziellen Mikrotexturierung versehen. Diese Modifikationen unterbrechen die Vakuumdichtung genau dann, wenn die Hülse nach vorne geschoben wird.

Beschaffungskriterien: So bewerten Sie Hersteller

Die Beschaffung hochwertiger Formkomponenten erfordert eine strenge Lieferantenbewertung. Sie können es sich nicht leisten, minderwertige Teile für kritische Auswurfsysteme zu kaufen. Geringe Abweichungen in der Konzentrizität führen zu einem sofortigen, katastrophalen Werkzeugausfall. Liegt das Innenloch leicht außermittig, variiert die Wandstärke. Die dünne Seite verschleißt schnell und bricht unter Druck. Hersteller müssen detaillierte Prüfberichte vorlegen. Diese Dokumente müssen die exakte Konzentrizität über die gesamte Länge des Bauteils mithilfe von Koordinatenmessgeräten (KMG) überprüfen.

Bewerten Sie als Nächstes ihre Anpassungsfähigkeiten. Standardmäßige Kataloggrößen passen selten perfekt zu speziellen, komplexen Formen. Stellen Sie fest, ob der Hersteller Stufenhülsen zuverlässig herstellen kann. Abgestufte Designs zeichnen sich durch unterschiedliche Außendurchmesser aus, um langen, schlanken Teilen mehr Festigkeit zu verleihen. Fragen Sie nach der Kapazität für kundenspezifische Längen und nicht standardmäßige Innendurchmesser. Ein vielseitiger Lieferant passt sich Ihrem Formendesign an, anstatt Sie zu zwingen, sich an seinen generischen Katalog anzupassen.

Qualitätssicherung und Rückverfolgbarkeit dienen als Ihr Sicherheitsnetz. Halten Sie Ausschau nach aktuellen ISO-Zertifizierungen, die Ihr Engagement für das Qualitätsmanagement belegen. Fordern Sie für jede Charge offizielle Materialzertifikate an. Diese Zertifikate garantieren, dass der angegebene Werkzeugstahl mit dem tatsächlich gelieferten Material übereinstimmt. Gefälschter oder minderwertiger Stahl versagt unter dem Einspritzdruck vorzeitig, was zu Reparaturen und verlorener Produktionszeit in Tausenden führt.

Wenn Sie Lieferanten in die engere Auswahl nehmen, achten Sie auf eine logische Testreihenfolge. Wir empfehlen Ihnen, Pilotmuster anzufordern, bevor Sie umfangreiche Werkzeugbestellungen tätigen. Testen Sie diese Proben in einer Prototypenform, um die Leistung zu überprüfen. Wenn möglich, überprüfen Sie die Anlage des Lieferanten persönlich. Überprüfen Sie die Fähigkeiten ihrer Schleif- und Läppmaschinen aus erster Hand. Um die erforderlichen Oberflächengüten und Mikrotoleranzen zu erreichen, sind hochwertige Rundschleifmaschinen und qualifizierte Bediener unbedingt erforderlich.

Abschluss

Die Modernisierung Ihres Formendesigns führt zu erheblichen Produktionsvorteilen. Diese speziellen Auswurfsysteme sind wichtige Investitionen. Sie ermöglichen das präzise und beschädigungsfreie Auswerfen von rohrförmigen und nabenlastigen Spritzgussteilen. Durch die gleichmäßige Kraftverteilung schützen sie die strukturelle Integrität und das kosmetische Finish Ihres Produkts. Sie eliminieren die hohen Ausschussraten, die mit dem Durchstecken von Standardstiften und der Verformung von Teilen verbunden sind.

Ihre Entwicklungs- und Beschaffungsteams sollten sofort Maßnahmen ergreifen. Überprüfen Sie Ihre aktuellen Formenkonstruktionen, um wiederkehrende Probleme mit dem Anhaften oder Verziehen zu erkennen. Lokalisieren Sie Geometrien, bei denen Standardstifte den Kunststoff immer wieder nicht sauber lösen können. Achten Sie auf Spannungsspuren oder Weißfärbungen an vorhandenen Produktionsteilen. Sobald Sie diese problematischen Auswurfsysteme identifiziert haben, wenden Sie sich an Hersteller von Hochpräzisionswerkzeugen, um diese zu aktualisieren.

Lassen Sie nicht zu, dass unzureichende Auswurfmechanismen Ihre Produktionszyklen verlangsamen. Fordern Sie noch heute eine technische Beratung an. Stellen Sie Ihre spezifischen Formzeichnungen zur Verfügung, um ein individuelles Angebot zu erhalten. Die Implementierung der richtigen Komponenten wird Ihren Ertrag drastisch steigern, unerwartete Ausfallzeiten reduzieren und die Gesamtbetriebseffizienz steigern.

FAQ

F: Wie groß ist der erforderliche Mindestabstand zwischen einer Auswerferhülse und einem Kernstift?

A: Der erforderliche Abstand hängt stark von der Viskosität des jeweiligen Harzes ab. Typischerweise liegt sie jedoch zwischen 0,01 mm und 0,02 mm. Es ist wichtig, diesen Spalt dicht zu halten, um zu verhindern, dass geschmolzener Kunststoff in den Mechanismus eindringt und Grate verursacht.

F: Können Auswerferhülsen mit abrasiven glasfaserverstärkten Kunststoffen verwendet werden?

A: Ja, sie können stark abrasive Materialien verarbeiten. Um glasfaserverstärkte Kunststoffe zu überstehen, müssen die Komponenten fortgeschrittenen Oberflächenhärtungsbehandlungen unterzogen werden. Optionen wie Gasnitrieren oder Titanbeschichtung sorgen für die extreme Oberflächenhärte, die erforderlich ist, um starkem abrasivem Verschleiß standzuhalten.

F: Wie oft sollten Auswerferhülsen ausgetauscht oder gewartet werden?

A: Die Wartungsintervalle hängen vollständig von der Gesamtzahl Ihrer Zyklen und dem verwendeten Harz ab. Sie sollten einen strengen Präventionsplan erstellen. Schmieren Sie die beweglichen Komponenten regelmäßig und prüfen Sie die Formteile auf erste Anzeichen von Graten, die auf Verschleiß hinweisen.

F: Was führt dazu, dass eine Auswerferhülse während der Produktion bricht?

A: Mehrere Faktoren führen zu katastrophalen Schäden. Zu den Hauptverursachern gehören mechanische Fehlausrichtung und thermische Bindung durch nicht übereinstimmende Expansionsraten. Darüber hinaus führen eine falsche Kernstiftgröße oder mangelnde Schmierung dazu, dass sich die Metalle festfressen und schließlich brechen.
