Beste CNC- und EDM-Werkstätten für Formteile aus gehärtetem Stahl: So bewerten Sie die Leistungsfähigkeit (keine Top-10-Liste)

Bei der Auswahl eines CNC- und EDM-Lieferanten für Formteile aus gehärtetem Stahl geht es nicht wirklich darum, den berühmtesten Namen zu finden.

Es geht darum herauszufinden, wer gehärtete H13-, S136-, 420-Edelstahl-, D2- und ähnliche Stähle mit stabiler Prozesskontrolle, messbaren Inspektionsnachweisen und konsistenter Ersetzung bearbeiten kann.

Dieser Leitfaden hilft Ihnen bei der Bewertung der Leistungsfähigkeit, des Prozessablaufs und der Inspektionsnachweise – damit Sie später nicht durch Flash, Prüfstandsanpassungen, Validierungsverzögerungen oder ungeplante Ausfallzeiten bezahlen müssen.

Für ernsthafte Käufer in den Bereichen Verpackung, Medizin und Kappen/Verschlüsse ist diese Auszeichnung wichtiger als jede „Top-Shop“-Liste.

Was Käufer bei der Bearbeitung von Formteilen aus gehärtetem Stahl wirklich suchen

Formteile aus gehärtetem Stahl sind nicht schwierig, da sie aus Stahl bestehen. Sie sind schwierig, denn sobald die Härte in den Bereich von 48–60+ HRC gelangt, werden kleine Fehler bei der Wärme-, Verschleiß- und Geometriekontrolle zu teuren Produktionsrisiken.

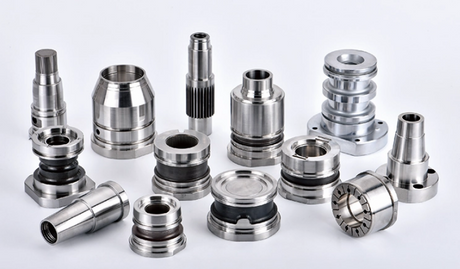

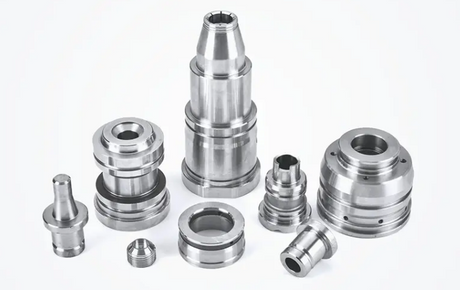

Zu den am häufigsten betroffenen Teilen gehören Kernstifte, Einsätze, Hohlraumblöcke, Gewindekerne, Schieber und Heber, die in Verpackungs-, Medizin- und Verschlusswerkzeugen verwendet werden.

Bei den versteckten Kosten handelt es sich selten um die Bearbeitungsrechnung selbst. Es handelt sich um die nachgelagerten Kosten von:

• Montagestunden auf dem Tisch,
• Formvalidierung verzögert
• Ausschuss oder Nacharbeiten an Graten
• , ungeplante Ausfallzeiten
• , nicht austauschbare Ersatzteile,

Hartfräsen + EDM: Warum die Prozessroute wichtiger ist als die Anzahl der Maschinen

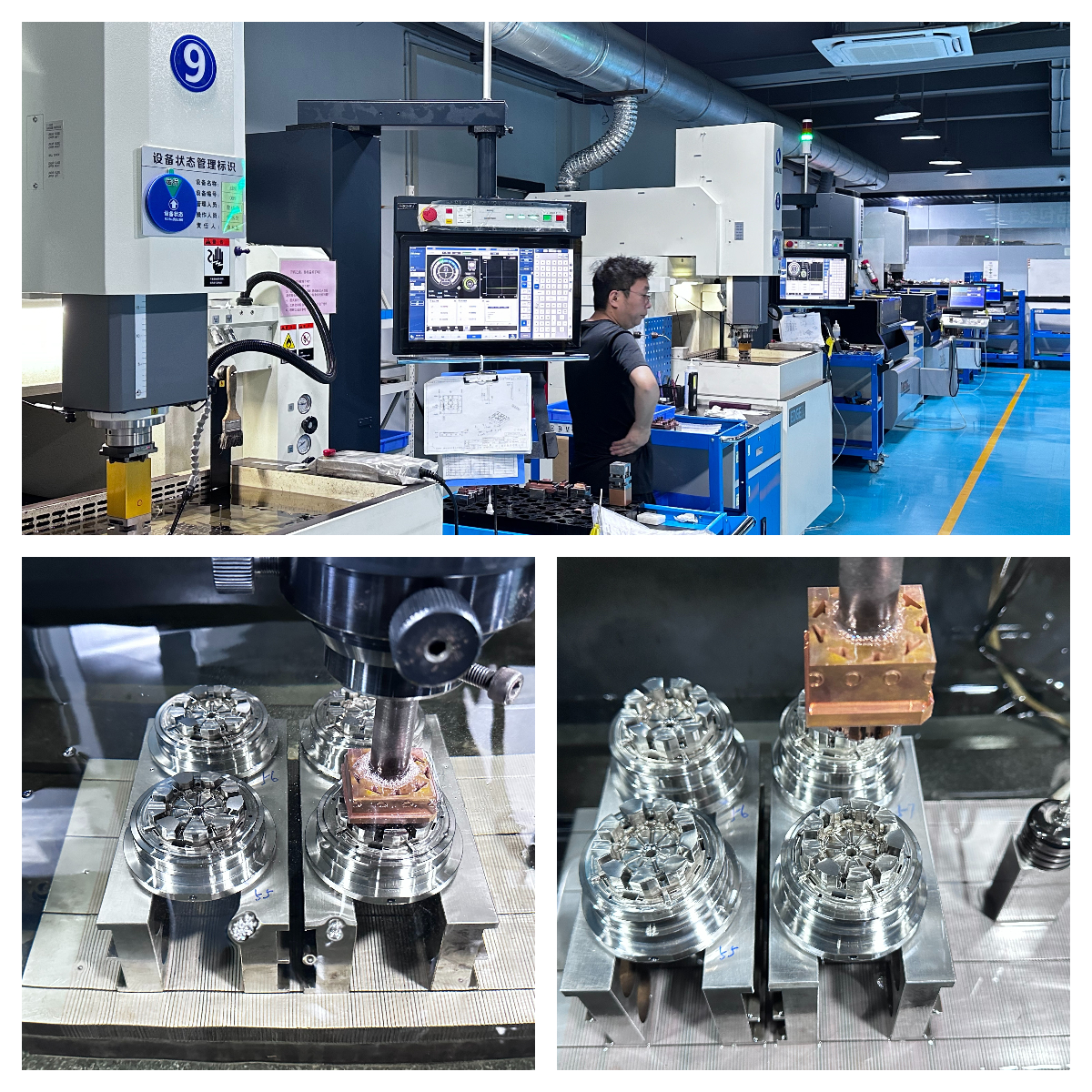

Eine allgemeine CNC-Werkstatt hat möglicherweise immer noch Probleme mit gehärteten Formeinsätzen, wenn sie den Auftrag wie eine Standardbearbeitung behandelt. Die Arbeit an gehärteten Formen erfordert in der Regel eine Prozesskette, die sich aus Hartfräsen, Senkerodieren, Drahterodieren, Schleifen und Prüflogik zusammensetzt – und nicht nur aus verfügbarer Spindelzeit.

Betriebe, die ernsthafte Arbeiten an Formen aus gehärtetem Stahl unterstützen, wissen in der Regel, wie man Merkmale nach Verfahren trennt:

• Hartfräsen für eine stabile Geometriekontrolle und Vorschlichtungsstrategie.
• Sinker-EDM-Formkomponenten für tiefe Rippen, scharfe Ecken und feine Hohlraumdetails.
• Drahterodieren für gehärteten Werkzeugstahl, bei dem es auf schmale Schlitze, Verriegelungen und Profilgenauigkeit ankommt.
• CMM-Verifizierung, um CTQ-Merkmale mit tatsächlichen Berichten zu verknüpfen.

Auf der öffentlichen Website von SENLAN wird diese Fähigkeit durch Anwendungen für Verpackungen und medizinische Formkomponenten, Geräteabdeckung für Hardinge/Makino/Sodick/Schleifen und Zeiss-basierte Inspektionsunterstützung präsentiert. :contentReference[oaicite:1]{index=1}

Mittlerer CTA: Wenn Sie noch nicht bereit sind, Zeichnungen zu teilen, können Sie trotzdem Teiletyp + Stahl + Härte + 3 CTQ-Merkmale senden, und wir können Ihnen zunächst einen wahrscheinlichen Prozessweg vorschlagen.

Fordern Sie einen Vorschlag für eine Prozessroute an

Gewöhnliche CNC-Werkstatt vs. Spezialist für gehärtete Formen

Präzisionsformkomponenten: Wo Lieferantenunterschiede real werden

Arbeiten aus gehärtetem Stahl versagen meist an den Rändern. Nicht in den offensichtlichen Abmessungen, sondern in den CTQ-Merkmalen, die Passung, Abdichtung, Absperrung, Ausrichtung und Wiederholbarkeit steuern.

Aus diesem Grund sollte „Formkomponenten mit enger Toleranz von ±0,005 mm“ niemals als pauschales Versprechen für jedes Merkmal jedes Teils verstanden werden. Die aussagekräftigere Frage ist, ob der Lieferant bestimmte CTQ-Merkmale stabilisieren kann – unter definierten Material-, Geometrie- und Messbedingungen.

Auf der Website von SENLAN positioniert das Unternehmen diese Fähigkeit rund um Präzisionsformkomponenten und Multi-Cavity-Verpackungen/medizinische Anwendungen, wobei der veröffentlichte Schwerpunkt auf der Bearbeitungsfähigkeit von ±0,005 mm und der Maßkontrolle auf Zeiss-Basis liegt. :contentReference[oaicite:2]{index=2}

Fragen des Käufers

• Welche Merkmale sind CTQ und wie werden sie gemessen?
• Werden Gewinde-, Dichtungs- und Absperrbereiche von CMM überprüft?
• Stellen Sie ggf. Vergleichsdaten von Kavität zu Kavität zur Verfügung?
• Sind Ersatzteile austauschbar oder muss mit Montagezeit gerechnet werden?
• Können Sie den Unterschied zwischen Nenntoleranz und Funktionstoleranz in diesem Teil erklären?

Welche Beweise ein echter Lieferant vorweisen kann

Seriöse Käufer wollen nicht nur Sicherheit. Sie möchten Beweise, die sie intern für technische Überprüfungen, Lieferantengenehmigungen oder Kundenvalidierungen verwenden können.

Zu den nützlichsten Beweisen gehören normalerweise:

• Materialzertifikat + Wärmebehandlungszertifikat mit Rückverfolgbarkeit
• CMM-Bericht verknüpft mit CTQ-Funktionen
• Dokumentation im FAIR-/ISIR-Stil, wo erforderlich,
• Hohlraum-zu-Hohlraum-Vergleichslogik für Projekte mit mehreren Hohlräumen
• Oberflächenbeschaffenheit oder EDM-Texturbestätigung, wenn die Funktion davon abhängt

Die öffentliche Website von SENLAN unterstützt diese Richtung bereits, indem sie die Zeiss-KMG-Inspektion, das Qualitätsmanagement nach ISO 9001:2015, die Beschaffung von Premium-Formstahl und herunterladbare Dokumentationsbeispiele hervorhebt. :contentReference[oaicite:3]{index=3}

Wobei SENLAN am besten passt

Dies ist kein allgemeiner „Wir tun alles“-Anspruch. Basierend auf der aktuellen Standortpositionierung scheint SENLAN besser geeignet zu sein, wenn das Projekt Verpackungen, Kappen/Verschlüsse, medizinische Formkomponenten, Werkzeuge mit mehreren Kavitäten oder Ersatzteile für Formen aus gehärtetem Stahl umfasst, bei denen es auf Nachweise und Wiederholbarkeit ankommt. :contentReference[oaicite:4]{index=4}

Am besten passen, wenn

• Sie benötigen Formeinsätze aus gehärtetem Stahl Bearbeitung für Verpackungs- oder Verschlusswerkzeuge
• Gewindekerne, Kernstifte, Schieber oder Einsätze wirken sich auf Dichtung und Passform aus.
• Medizinische Formkomponenten benötigen rückverfolgbare Messnachweise.
• Austauschbare Formersatzteile sind Teil der Wartungsstrategie.

Nicht ideal, wann

• Ihre Priorität ist eine ultraschnelle Prototypendurchlaufzeit Nur bei weichem Stahl
• benötigen Sie innerhalb von 24 Stunden lokale Unterstützung vor Ort.
• Das Teil ist ein einfacher Rohstoff mit geringer Präzision, bei dem der Preis der einzige Faktor ist.

Eine praktische Lieferanten-Checkliste für Formteile aus gehärtetem Stahl

Wenn Sie CNC- und EDM-Lieferanten für Formeinsätze, Kernstifte, Hohlraumblöcke, Gewindekerne, Schlitten oder Heber aus gehärtetem Stahl bewerten, verwenden Sie eine Checkliste wie diese:

• Können sie den Prozessablauf erklären: Hartfräsen vs. Senkerodieren vs. Drahterodieren?
• Funktionieren sie regelmäßig mit Edelstahl H13, S136, 420 oder D2 im gehärteten Zustand?
• Können sie CMM-Beweise für CTQ-Merkmale vorlegen?
• Unterstützen sie austauschbare Formersatzteile?
• Können sie die Stabilität nach der Wärmebehandlung und die Inspektionslogik erklären?
• Verfügen sie über Anwendungserfahrung mit Verpackungen, Kappen/Verschlüssen oder medizinischen Formen?

Auf der aktuellen Homepage von SENLAN werden bereits Verpackungsversiegelungen und medizinische Kernfallstudien mit 32 Kavitäten verwendet, um zu zeigen, wie diese Probleme in der Praxis gehandhabt werden. :contentReference[oaicite:5]{index=5}

Häufig gestellte Fragen

Welcher Härtebereich ist beim CNC-Hartfräsen im Vergleich zum EDM realistisch?

Bei der Bearbeitung gehärteter Formen werden üblicherweise sowohl Hartfräsen als auch Erodieren eingesetzt, sobald der Stahl eine HRC von etwa 48–60+ erreicht. Die richtige Route hängt mehr von der Geometrie, den CTQ-Merkmalen und den Oberflächenanforderungen als nur von der Härte ab.

Wann sollte bei gehärtetem Stahl Drahterodieren statt Fräsen eingesetzt werden?

Drahterodieren wird in der Regel dann bevorzugt, wenn Schlitze, Verriegelungen, schmale Profile oder die Profilgenauigkeit durch Fräsen nicht effizient gehalten werden können, ohne dass sich die Verformung oder Werkzeugbelastung erhöht.

Wie kontrolliert man den Verzug nach der Wärmebehandlung?

Seriöse Zulieferer kontrollieren dies in der Regel durch Materialauswahl, Wärmebehandlungsführung, Aufmaßstrategie, Halbbearbeitungslogik und Nachbearbeitungsüberprüfung – und verlassen sich nicht allein auf die Endbearbeitung.

Welche Toleranzen sind bei gehärteten H13- oder S136-Formeinsätzen realistisch?

Das hängt vom Merkmalstyp, der Länge, der Bezugsstrategie und der Prüfmethode ab. Bei kritischen Merkmalen ist die entscheidende Frage nicht „was ist die kleinste Zahl“, sondern ob der Lieferant diese Zahl unter definierten Bedingungen wiederholt halten und überprüfen kann.

Was sollte in einem CMM-Bericht für Formkomponenten enthalten sein?

Ein nützlicher Bericht sollte Messungen mit CTQ-Merkmalen, Bezügen und den Funktionsanforderungen des Teils verknüpfen und nicht nur allgemeine Abmessungen auflisten.

Wie stellen Sie sicher, dass Ersatzteile ohne Werkbankmontage austauschbar sind?

Dies hängt in der Regel von der Konsistenz der Daten, der Wiederholbarkeit des Prozesses, der Stabilität der Wärmebehandlung und der KMG-gestützten Überprüfung der passungskritischen Merkmale ab, die für Montage und Abdichtung maßgeblich sind.

Abschluss

Die beste CNC- und EDM-Werkstatt für Formteile aus gehärtetem Stahl ist nicht einfach diejenige mit der umfangreichsten Maschinenliste. Es ist derjenige, dessen Prozessroute, Messlogik und Anwendungserfahrung dem tatsächlichen Risiko Ihres Teils entsprechen.

Bei Verpackungen, Kappen/Verschlüssen und medizinischen Projekten sollten sich Käufer auf die Hartfrässtrategie, EDM-Fähigkeit, CTQ-Kontrolle, Beweisqualität und Ersatzkonsistenz konzentrieren – und nicht nur auf allgemeine Bearbeitungsansprüche.

Beginnen Sie mit einer strukturierten Überprüfung

Wenn Sie bereits ein Projekt überprüfen, senden Sie die Zeichnung, das Material, die Zielhärte und drei wichtige CTQ-Merkmale. Dies reicht oft aus, um festzustellen, ob das Teil hartgefräst, erodiert oder auf einem Hybridweg bearbeitet werden sollte.

Wenn Sie noch nicht bereit sind, Zeichnungen zu teilen, können Sie sich zunächst den Dokumentationsstil von SENLAN im Download Center ansehen.

Fordern Sie eine Prozessroutenüberprüfung und einen Messplan an
