Der ultimative Leitfaden zur Auswahl von Ausgusskappen für Öldosen

Auf einen Blick

Technische Grundlagen von Ausgusskappen für Öldosen

Ausgusskappen für Öldosen sind hochpräzise Verschlusssysteme, die eine luftdichte, auslaufsichere mechanische Abdichtung mit Metallbehältern bilden und gleichzeitig eine kontrollierte Flüssigkeitsabgabe und Kontaminationsbeständigkeit gewährleisten.

Die Verschlussschnittstelle einer Speise- oder Industrieöldose arbeitet unter anspruchsvollen physikalischen Bedingungen. Im Gegensatz zu herkömmlichen Getränkeflaschen weisen Speiseöle, Schmiermittel und chemische Lösungsmittel eine niedrige Oberflächenspannung und unterschiedliche Viskositätsprofile auf. Durch die niedrige Oberflächenspannung können Flüssigkeiten durch mikroskopische Lücken entlang des Behälterhalsgewindes oder der Crimpverbindung kriechen. Daher kann sich eine Ölauslaufkappe nicht ausschließlich auf den einfachen Gewindekontakt verlassen. Es muss über ein integriertes Dichtungssystem verfügen, das typischerweise einen Innenstopfen oder eine durchgehende flexible Lippe verwendet, die sich unter einem bestimmten Drehmoment oder Einführdruck gegen die Weißblechöffnung verformt.

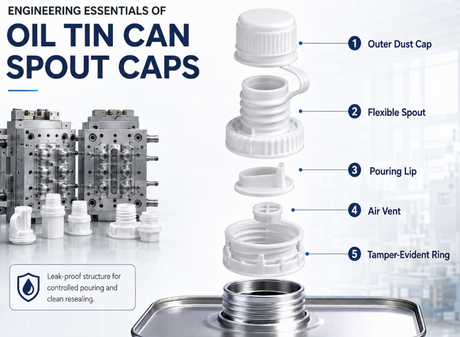

Aus bautechnischer Sicht besteht eine professionelle Tüllenkappenmontage aus fünf Kernkomponenten:

1. Die äußere Staubkappe: Schützt die Ausgussschnittstelle vor Umgebungsstaub, Feuchtigkeit und äußeren Verunreinigungen während der Lagerung und des Transports.

2. Der flexible Teleskopauslauf: Ein zusammenklappbarer Hals im Faltenbalgstil, der sich während der Ausgabe ausdehnt, um eine gezielte Ausgießrichtung zu ermöglichen, und sich bündig mit der oberen Platte der Blechdose zurückzieht, um die Stapeleffizienz zu optimieren.

3. Die integrierte Ausgießlippe: Entworfen mit einer scharfen, dünnen Kantengeometrie, die die Oberflächenspannung der Flüssigkeit nach Beendigung des Ausgießens sauber schneidet und so ein Tropfen an der äußeren Metallwand verhindert.

4. Der Entlüftungsmechanismus: Integriert einen inneren Antigurgelkanal oder einen Zweiweg-Luftweg, der atmosphärische Luft in die Blechdose eindringen lässt, während das Öl austritt, wodurch ein ausgeglichener Innendruck aufrechterhalten und eine gleichmäßige, kontinuierliche Entleerung ermöglicht wird.

5. Das manipulationssichere Aufreißband oder der Zugring: Ein direkt in die Struktur eingegossener Sicherheitsmechanismus mit kalibrierten Bruchlaschen, der einen visuellen Nachweis des ersten Öffnens gewährleistet.

Bei der Bewertung dieser Funktionskomponenten müssen Hersteller die Dimensionsstabilität der Formteile berücksichtigen. Um eine gleichmäßige Wandstärke über komplexe Geometrien hinweg zu erreichen, ist ein überlegenes Werkzeugdesign erforderlich. Werkzeugingenieure müssen spezielle Werkzeugsysteme mit mehreren Kavitäten entwerfen, wie z. B. eine kundenspezifische Ausgusskappenform, um sicherzustellen, dass mikroskopisch kleine Dichtlippen über mehrere Millionen Produktionsläufe hinweg Rundheit, Gleichmäßigkeit der Wandstärke und enge Toleranzen beibehalten.

Materialauswahlkriterien für Polymer-Ausgusskappen

Die Auswahl des richtigen Polymers für die Herstellung von Ausgusskappen erfordert ein ausgewogenes Verhältnis zwischen chemischer Kompatibilität, Spannungsrissbeständigkeit, Umweltbeständigkeit und Schmelzflussleistung beim Spritzgießen.

Die Polymerauswahl bestimmt sowohl die kurzfristige Versiegelungsleistung als auch die langfristige Haltbarkeitsintegrität verpackter Öle. Da Öle Fettsäuren, Kohlenwasserstoffketten oder organische Zusätze enthalten, können sie mit minderwertigen Kunststoffen interagieren, was zu Weichmachermigration, Polymerquellung oder Umweltstressrissen (Environmental Stress Cracking, ESC) führen kann.

Zu den primären Polymeren, die bei der Herstellung von Hochleistungs-Ausgusskappen eingesetzt werden, gehören:

• Polyethylen niedriger Dichte (LDPE): Bietet Flexibilität, hohe Schlagfestigkeit und Dehnungseigenschaften. Es handelt sich um das bevorzugte Material für den zusammenklappbaren, flexiblen Auslaufabschnitt, der es dem Auslauf ermöglicht, sich wiederholt auszudehnen und zu biegen, ohne dass es zu Rissen oder Weißbruch kommt.

• Lineares Polyethylen niedriger Dichte (LLDPE): Wird häufig mit LDPE gemischt, um die Zugfestigkeit, Durchstoßfestigkeit und die Beständigkeit gegen umgebungsbedingte Spannungsrisse zu erhöhen und gleichzeitig die Flexibilität zu bewahren.

• Hochdichtes Polyethylen (HDPE): Bietet strukturelle Steifigkeit, geringe Feuchtigkeitsdurchlässigkeit und hohe chemische Beständigkeit. Es wird hauptsächlich für starre Halteringe, Gewindeböden und strukturelle Überkappen verwendet, die beim Stapeln von Containern hohen mechanischen Belastungen von oben standhalten müssen.

• Polypropylen (PP): Weist Biegeermüdungsbeständigkeit auf und eignet sich daher für Drehscharnier-Kappenverschlüsse, Staubschutzkappen und Gewindekappen, die einen präzisen Gewindeeingriff und thermische Stabilität bei Heißabfüllprozessen erfordern.

Bei der Formulierung von Harzen müssen Additive strikt den internationalen Lebensmittelkontaktvorschriften wie FDA 21 CFR 177.1520 und der EU-Verordnung Nr. 10/2011 entsprechen. Schmierstoffe, Gleitmittel (wie Erucamid oder Oleamid) und Farb-Masterbatches müssen nicht migrieren, um chemische Fehlgeschmacksstoffe oder Trübungen in hochreinen Speiseölen zu verhindern. Darüber hinaus müssen die Formschrumpfungsfaktoren während der ersten Entwurfsphase Polyethylen weist Schrumpfraten zwischen 1,5 % und 3,0 % auf, je nach Abkühlgeschwindigkeit, Schmelztemperatur und Angussplatzierung. der Ausgusskappenform genau berechnet werden.

Technischer Hinweis (Designbegründung): In der modernen Ölverpackungstechnik bevorzugen wir absichtlich Systeme mit Ausgießkappen aus zwei Materialien oder gemeinsam geformten Ausgusskappensystemen anstelle von Designs aus nur einem Material. Während Kappen aus einem einzigen Material die anfänglichen Werkzeugkosten senken, ermöglichen uns Strukturen aus zwei Materialien die Verwendung von starrem HDPE für die strukturelle Gewinderetention und gleichzeitig die Verwendung von flexiblem LLDPE für interne Dichtlippen. Europäische Kunden bevorzugen durchweg diese Dual-Polymer-Architektur, da sie eine leckagefreie Leistung bei extremen Temperaturschwankungen im intermodalen Seeverkehr garantiert.

Wichtige Arten von Ausgusskappen für Öldosen

Ausgusskappen für Öldosen werden nach ihren mechanischen Einsatzmethoden, Ausgabekontrollmechanismen und Manipulationsschutzfunktionen klassifiziert.

Die Auswahl der optimalen Ausgusskappenkonfiguration hängt von der Viskosität der Flüssigkeit, der Behälterkapazität, der Zielgruppe des Endbenutzers und den Automatisierungsmöglichkeiten der Abfülllinie ab.

1. Teleskop-Auslaufkappen zum Hochziehen

Teleskopauslaufkappen sind der Industriestandard für 1-Liter- bis 20-Liter-Öldosen. Diese Kappen bleiben während des Versands und der Ausstellung unter dem Kragen der Blechdosenplatte versenkt, um den Verschluss vor seitlichen Stößen zu schützen und das vertikale Stapeln der Behälter zu ermöglichen. Beim Verzehr zieht der Endverbraucher an einem integrierten Ring, um den flexiblen Balg nach außen zu heben, wodurch ein verlängerter Auslauf entsteht, der die Flüssigkeit vom Weißblechrand wegleitet.

2. Auslaufkappen mit festem Gewinde

Ausgusskappen mit festem Gewinde verfügen über einen starren Hals, der direkt auf die Öffnung des Dosendeckels gecrimpt wird. Diese Verschlüsse sind häufig bei großen Industrieölkanistern, Schmiermittelkrügen und Fässern mit chemischen Lösungsmitteln zu finden, bei denen die Stapelbarkeit der Behälter zweitrangig ist gegenüber einer kontinuierlichen Hochleistungsabgabe. Sie nehmen sekundäres Zubehör wie flexible Verlängerungsschläuche, Pumpspender oder externe Dosiertüllen auf.

3. Einpress-Auslaufkappen mit Schnappverschluss und Zugringdichtungen

Einpresskappen verfügen über eine interne Membran, die mit einem integrierten Zugring abgedichtet ist. Um den Durchfluss einzuleiten, entfernt der Verbraucher die äußere Staubkappe, führt einen Finger in den Zugring ein und reißt die innere Dichtung entlang einer dünnen, mikrogeformten Ritzlinie ab. Die Integrität dieser Ritzlinie ist von entscheidender Bedeutung: Wenn sie zu dick ist, erfährt der Benutzer eine übermäßige Reißfestigkeit; Wenn es zu dünn ist, kann es durch hydraulische Druckstöße während des Transports zum Bruch der Dichtung kommen.

4. Tropffreie Präzisions-Ausgießkappen

Diese Kappen wurden speziell für hochwertige Speiseöle (wie natives Olivenöl extra, Sesamöl und spezielle Samenöle) entwickelt und verfügen über zweilippige Ausgießer gepaart mit internen Ölrücklaufkanälen. Jegliche Restflüssigkeit, die nach der Ausgabe auf der Ausgießlippe verbleibt, wird durch Kapillarwirkung zurück in den Behälter gezogen, wodurch unordentliche Rückstände auf der Außenoberfläche des Behälters vermieden werden.

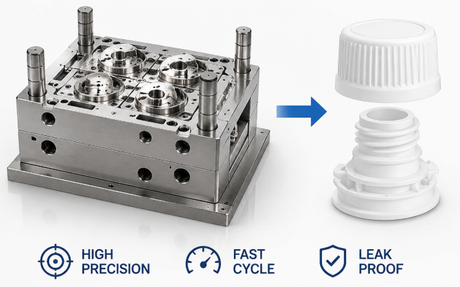

Präzisionswerkzeuge und Formenbau für Ausgusskappen

Die hochpräzise Architektur der Ausgusskappenform bestimmt die Maßtoleranzen der Teile, die Zykluszeitleistung, die Präzision der Trennlinien und die langfristige Rentabilität der Produktion.

Die Herstellung von Spritzgussformen für Ausgusskappen erfordert enge Bearbeitungstoleranzen und eine hochwertige Metallurgie. Da Ausgusskappen über feine Gewinde, hinterschnittene Schnappnuten, dünnwandige flexible Faltenbälge und innere Dichtlippen verfügen, ist das Formwerkzeug starken thermischen und mechanischen Belastungen ausgesetzt.

Stahlauswahl und Kernhohlraumhärtung

Werkzeugstähle, die bei der Herstellung von Ausgusskappen verwendet werden, müssen mechanischem Verschleiß, Ermüdung bei hohen Zyklen und chemischer Oxidation durch Polymerzusätze standhalten. Premium-Formen verwenden hochglanzpolierten Edelstahl der Güteklasse S136 oder ASSAB 8407, gehärtet auf Rockwell C 48–52 für Kern- und Hohlraumeinsätze. Korrosionsbeständigkeit ist von größter Bedeutung, da flüchtige Gase, die bei der PE-Verarbeitung freigesetzt werden, die Hohlraumoberflächen mit der Zeit verätzen, den Glanz der Kappe trüben und die mikroskopischen Lippenabmessungen verändern können.

Heißkanalsysteme und Angussmechanik

Moderne Ausgusskappenformen mit hoher Kavitation (von 16 bis 64 Kavitäten) basieren auf vollständig ausbalancierten Heißkanalsystemen, die mit einzelnen Nadelverschlussdüsen ausgestattet sind. Der Ventilanschnitt sorgt für punktgenaue Angussschnitte, ohne dass Angussreste zurückbleiben, die die Montage der Kappe, die Dichtungsmechanik oder die Montage der Staubschutzabdeckung beeinträchtigen könnten. Der Heißkanalverteiler muss eine gleichmäßige Wärmeverteilung über alle Tropfendüsen aufrechterhalten, um eine unterschiedliche Wärmeausdehnung und Gewichtsschwankungen von Hohlraum zu Hohlraum zu verhindern.

Kühlsystemintegration

Die Kühlung macht bis zu 70 % der gesamten Spritzgießzykluszeit aus. Herkömmliche, gerade gebohrte Kühlkanäle erreichen oft nicht die tiefen Kernbereiche, die die Innengeometrie von Teleskopausläufen bilden. Fortgeschrittene Werkzeughersteller nutzen den 3D-Metalldruck, um konforme Kühlkanäle zu konstruieren, die der Innenkontur des Kerns genau folgen. Dieser Ansatz beschleunigt die Wärmeabfuhr, sorgt für eine gleichmäßige Formwandtemperatur, eliminiert interne Restspannungen und verhindert eine Verformung oder Verformung des Teils beim Auswerfen.

Unterschnittene Freigabe- und Auswurfmechanismen

Das Formen von Innengewinden, externen Retentionsperlen und Originalitätsbandzähnen erfordert eine individuelle Auswurftechnik. Während grobe Außengewinde mithilfe von Abstreifplatten mechanisch abisoliert werden können, erfordern feine Innengewinde rotierende Kernmechanismen, die von hydraulischen Zahnstangen oder Servomotoren angetrieben werden, die in die Formbasis eingebettet sind. Bei flexiblen LDPE-Ausziehtüllen ermöglicht das erzwungene Abisolieren mithilfe segmentierter Spannzangen oder luftunterstützter Auswurfplatten, dass sich das elastische Material über die hinterschnittene Geometrie verformt, ohne kritische Dichtungsflächen zu zerreißen oder zu zerkratzen.

Um Verschlüsse herzustellen, die strenge Berst- und Dichtheitsprüfungen zuverlässig bestehen, müssen Markeninhaber mit spezialisierten Werkzeugherstellern zusammenarbeiten, die in der Lage sind, hochpräzise Formsysteme wie eine speziell für Ölverpackungsverschlüsse entwickelte maßgeschneiderte Ausgusskappenform herzustellen.

Herstellungs- und Qualitätssicherungsprotokolle

Um eine fehlerfreie Fertigung bei der Produktion von Ausgusskappen zu erreichen, sind eine präzise Kontrolle der Verarbeitungsparameter, eine optische Inline-Inspektion und strenge mechanische Leistungstests erforderlich.

Optimierte Injektionsverarbeitungsparameter

Die Produktion von Ausgusskappen in großen Stückzahlen erfordert stabile Verarbeitungsfenster. Zu den Schlüsselvariablen gehören:

• Schmelztemperatur: Wird innerhalb enger Grenzen gehalten (z. B. 190 °C bis 220 °C für LLDPE), um eine optimale Polymerkettenmobilität ohne thermischen Abbau sicherzustellen.

• Einspritzgeschwindigkeit: Hochgeschwindigkeits-Mehrstufen-Einspritzprofile füllen dünnwandige Balgabschnitte schnell, bevor das Polymer am Anguss einfriert.

• Haltedruck und Haltezeit: Sorgfältig kalibriert, um die volumetrische Materialschrumpfung zu kompensieren, ohne den Anguss zu überfüllen, was zu Spannungskonzentrationen führen und zu Rissen nach dem Formen führen kann.

Strategien zur Fehlerminderung

Zu den häufigsten Formfehlern an Ausgusskappen und den entsprechenden technischen Abhilfemaßnahmen gehören:

1. Grate an den Trennfugen: Verursacht durch unzureichende Formschließkraft oder thermische Ausdehnung der Kerneinsätze; Das Problem konnte durch eine Neuausrichtung der Formtrennfläche und eine Optimierung des Einspritzdrucks gelöst werden.

2. Kurze Schüsse in dünnen Bälgen: Tritt auf, wenn Schmelzfronten in schmalen Wandabschnitten vorzeitig gefrieren; Dies kann durch eine Erhöhung der Wandtemperatur der Kavität, eine Vergrößerung der Entlüftungstiefe (Ziel 0,015 mm bis 0,025 mm) oder eine Erhöhung der Einspritzgeschwindigkeit gemildert werden.

3. Ovalität/Verzug: Verursacht durch ungleichmäßige Abkühlung über die Kernhälften hinweg; Dieses Problem wurde gelöst, indem die Strömungsraten der konformen Kühlflüssigkeit ausgeglichen und die Abkühlzeiten in der Form verlängert wurden.

Qualitätsprüfstandards

Um die Marktzuverlässigkeit zu gewährleisten, müssen fertige Chargen von Ausgusskappen automatisierte und laborbasierte Qualitätssicherungsprotokolle bestehen:

• Vakuumzerfall-Leckprüfung: Kappen werden auf unter Druck stehende Prüfvorrichtungen montiert, die in Wasser getaucht oder in Vakuumkammern platziert werden, um zu überprüfen, dass die inneren Dichtlippen dem Unterdruck (-0,08 MPa) ohne Mikroleckage standhalten.

• Zugring-Zugbruchprüfung: Bewertet die Kraft, die zum Lösen des Originalitäts-Zugrings oder zum Aufreißen der inneren Membran erforderlich ist, um einen benutzerfreundlichen Betrieb ohne vorzeitiges Reißen bei Verschlussvorgängen mit hoher Geschwindigkeit sicherzustellen.

• Drehmomenteingriffs- und Abisoliertests: Misst sowohl das Anwendungsdrehmoment, das zum Aufsetzen der Gewindekappen erforderlich ist, als auch die Überdrehmomentschwelle, die zum Abisolieren des Gewindes führt.

Tipp für Wartungstechniker: Überprüfen Sie die Formentlüftungskanäle alle 100.000 Zyklen. Während der LLDPE-Hochgeschwindigkeitsverarbeitung sammeln sich in den Entlüftungsöffnungen schnell mikroskopisch kleine Polymerabgasablagerungen an. Verstopfte Entlüftungsöffnungen verursachen örtliches Mikrodieselen (Verbrennen) und kurze Schüsse auf dünne Dichtlippen, wodurch die Integrität der Dichtung beeinträchtigt wird.

Installations-, Montage- und Versiegelungsmechanik an Blechdosen

Die Befestigung einer Ausgusskappe an einer Öldose aus Metall erfolgt durch kontrollierte mechanische Verformung, Einrasten oder periphere Metallbördelung.

Die Verbindung zwischen dem Kunststoffverschluss und dem Weißblechhals stellt eine kritische Schnittstelle dar, an der zwei Materialien mit unterschiedlichen Elastizitätsmodulen aufeinandertreffen. Weißblech ist steif und weist eine hohe Streckgrenze auf, während PE/PP-Polymere viskoelastische Eigenschaften aufweisen.

Schnittstellen abdichten

Es gibt zwei Hauptmethoden zum Anbringen von Ausgusskappen aus Kunststoff an Öldosen:

1. Einpress-Snap-Fit-Einsatz: Die obere Platte der Blechdose verfügt über eine vorgestanzte Öffnung mit einer erhabenen, innen gerollten Welle. Die Ausgusskappe aus Kunststoff verfügt über eine äußere Halterille, die von flexiblen Einführungsrampen flankiert wird. Bei der Hochgeschwindigkeits-Inline-Montage drückt ein mechanischer Stößel die Kappe in den Weißblechkragen. Die Kunststofframpe wird über die gerollte Metallrolle nach innen zusammengedrückt, bevor sie nach außen schnappt und die Metallrolle fest in der Halterungsnut der Kappe einschließt.

2. Periphere Metallbördelringe: Für Hochleistungsbehälter für Chemikalien oder gewerbliche Speiseöle wird ein sekundärer Kragenring aus Weißblech oder Aluminium über den Außenflansch der Kunststoff-Auslaufkappe gebördelt, wodurch der Polymerboden unter kontinuierlicher radialer Kraft gegen den Metallhals gedrückt wird.

Automatisierte Montagelinienoptimierung

Auf automatisierten Hochgeschwindigkeits-Dosenlinien, die mit 120 bis 300 Dosen pro Minute arbeiten, müssen die Deckeleinsetzgeräte eine präzise Ausrichtung gewährleisten:

• Pneumatische Presskraft: Einlegezylinder müssen druckgeregelt sein. Unzureichende Kraft führt dazu, dass die Kappen nur teilweise aufsitzen und bei Transporterschütterungen undicht werden, während übermäßige Kraft den flexiblen Balg verzieht oder die obere Metallplatte verformt.

• Visuelle Ausrichtungssysteme: Fortschrittliche Abfülllinien nutzen Hochgeschwindigkeits-Vision-Sensoren, um zu bestätigen, dass der Sicherungsring des Verschlusses vor dem Einhüllen zu 100 % am gesamten 360-Grad-Umfang des Dosenhalses eingerastet ist.

Beschaffungs- und Beschaffungsstrategie für B2B-Käufer

Die Auswahl eines Lieferanten für Ausgusskappen erfordert die Bewertung der technischen Leistungsfähigkeit, der Formenbaustandards, der Produktionsautomatisierung und langfristiger Qualitätskontrollsysteme.

Bei der Beschaffung von Ausgusskappen oder kundenspezifischen Formgeräten für den Betrieb von Öldosen müssen Beschaffungsmanager über die Stückpreisgestaltung hinausgehen und die Gesamtbetriebskosten (TCO) analysieren.

Zu den wichtigsten Kriterien zur Lieferantenbewertung gehören:

• Eigene Werkzeugmöglichkeiten: Entwirft und baut der Hersteller seine eigenen Spritzgussformen im eigenen Haus mithilfe hochpräziser CNC-Bearbeitungszentren und Erodiermaschinen? Lieferanten mit integrierten Werkzeugräumen können die Formabmessungen schnell anpassen, um Maßabweichungen zu korrigieren oder sich an kundenspezifische Zinnhalsprofile anzupassen.

• Hochgeschwindigkeitsautomatisierung und Reinraumbedingungen: Ausgusskappen für Speiseöle müssen in hygienischen, staubkontrollierten Umgebungen geformt, geprüft und verpackt werden, wobei automatisierte Roboter-Entnahmearme zum Einsatz kommen, um menschlichen Kontakt und mikrobielle Kontamination auszuschließen.

• Unterstützung für hocheffiziente Werkzeuge: Um einen maximalen Produktionsdurchsatz zu erreichen, erkundigen Sie sich, ob der Lieferant fortschrittliche Lösungen mit mehreren Kavitäten verwendet, wie z. B. eine hocheffiziente Ausgusskappenform mit ausgewogenen Heißkanalsystemen, um minimale Gewichtsunterschiede zwischen den Kavitätenstandorten und kürzere Vorlaufzeiten zu gewährleisten.

Branchenperspektive: Bei der Prüfung von Zulieferbetrieben für globale Exportprojekte priorisieren wir Hersteller, die vollelektrische Spritzgussmaschinen in Kombination mit automatisierten optischen 3D-Vision-Sortern betreiben. Elektrische Maschinen liefern die erforderliche Wiederholgenauigkeit von Schuss zu Schuss, um Dichtlippentoleranzen im Mikrometerbereich einzuhalten, während die optische Inline-Sortierung sicherstellt, dass keine fehlerhaften, mit Graten beladenen oder zu kurzen Schusskappen die automatisierten Abfülllinien erreichen.

Fazit und strategische nächste Schritte

Die Auswahl des idealen Ausgussdeckels für eine Öldose erfordert einen ausgewogenen technischen Ansatz, der Strömungsmechanik, Polymerchemie, Präzisionswerkzeuge und Hochgeschwindigkeitsautomatisierung in Einklang bringt. Der bescheidene Kunststoffverschluss spielt eine entscheidende Rolle beim Schutz der Produktqualität, der Gewährleistung der Einhaltung gesetzlicher Vorschriften und der Aufrechterhaltung des Markenrufs in globalen Vertriebsnetzen.

Durch die Priorisierung hochwertiger Polymere, die Optimierung der Kappengeometrie für tropffreie Leistung und die Investition in Präzisionswerkzeugsysteme wie Hochleistungs- Spout-Cap-Formen können Verpackungsingenieure und Beschaffungsleiter Leckrisiken eliminieren, die Gesamtstückkosten senken und ein außergewöhnliches Benutzererlebnis bieten.
