CNC-Drehen für Formkomponenten: Warum es für Präzision, Passform und Wiederholbarkeit wichtig ist

Für Formteile ist das CNC-Drehen nicht nur deshalb wertvoll, weil es schnell ist. Der eigentliche Vorteil besteht darin, dass Rotationsmerkmale natürlicher gesteuert werden als nicht rotierende Bearbeitungsrouten. Das ist wichtig, wenn die Leistung des Teils von der Kontrolle des Durchmessers, der Konzentrizität, der Rundlaufstabilität, der Oberflächengüte und der Konsistenz bei Wiederholungschargen abhängt.

In Gussbaugruppen kann ein Teil auf dem Papier zwar korrekt aussehen, aber dennoch zum Kleben, ungleichmäßigem Verschleiß oder nicht einfallenden Ersatzteilen führen. Aus diesem Grund wird CNC-Drehen häufig für Präzisionsformkomponenten wie Kernstifte, Hülsen, Halsringe, Buchsen, Gewindekerne und andere zylindrische Teile eingesetzt.

Kurze Zusammenfassung: Warum CNC-Drehen für Formkomponenten wichtig ist

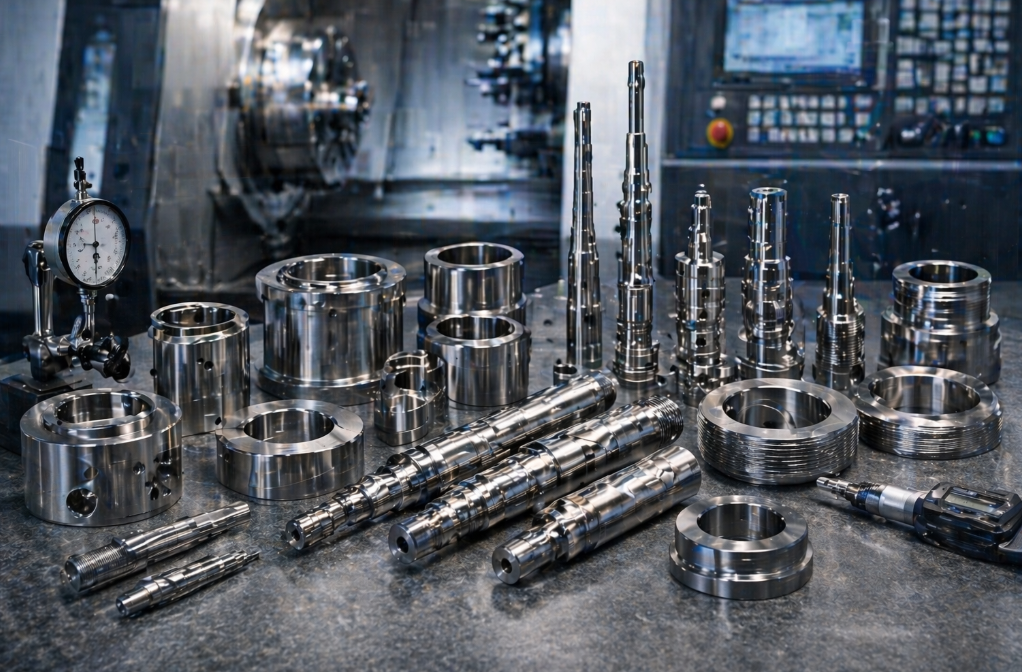

• Bestens geeignet für zylindrische oder rotierende Formteile wie Kernstifte, Hülsen, Buchsen, Halsringe und Gewindekerne.
• Kontrolliert Durchmesser, Unrundheit und Konzentrizität auf natürlichere Weise als nicht rotierende Prozesse.
• Verbessert die Oberflächengüte bei funktionellen Gleit-, Führungs- und Dichtungspassungen.
• Bietet Wiederholbarkeit von Charge zu Charge für Ersatzteile und Ersatzkomponenten.
• Reduziert die manuelle Montage während der Formmontage und -wartung.
• Funktioniert besonders gut, wenn sie bei Bedarf zusammen mit Wärmebehandlung, Schleifen, Polieren oder Erodieren geplant wird.

CNC-Drehen für Formkomponenten: Welche Teile eignen sich am besten?

Das CNC-Drehen eignet sich am besten für Formteile, deren Funktion auf der Rotationsgeometrie basiert.

Typische Beispiele sind:

• Kernstifte,
• Hülsen
• , Buchsen
• , Halsringe,
• Gewindekerne
• runde Einsätze
• , zylindrische Positionierungsmerkmale,
• andere gedrehte Formteile, bei denen die Passung von Rundheit und koaxialer Ausrichtung abhängt,

Diese Teile werden nicht nur danach beurteilt, ob sie bearbeitet werden können. Beurteilt werden sie danach, wie gut sie sich zusammenbauen lassen, wie stabil sie führen oder abdichten und wie vorhersehbar sie in späteren Chargen ausgetauscht werden können. Wenn Sie einen umfassenderen Überblick darüber wünschen, wo sich diese Teile im Werkzeugsystem befinden, ist unsere Seite mit Präzisionsformkomponenten der beste Ausgangspunkt.

Vorteile der Drehtoleranz: Durchmesser, Konzentrizität und Rundlaufkontrolle

Einer der größten Vorteile des CNC-Drehens besteht darin, dass die Bearbeitungsroute der Geometrie des Teils entspricht.

Zu den wichtigsten Kontrollen bei Rotationsformkomponenten gehören häufig:

• Außen- und Innendurchmesser,
• Stufendurchmesserbeziehungen,
• Konzentrizität zwischen Funktionsdurchmessern,
• Rundlauf zur Arbeitsachse,
• stabiler Passsitz in der Baugruppe, Durchmesser-

Deshalb ist das CNC-Drehen im Formenbau besonders wertvoll. Bei vielen Komponenten ist die Beziehung zwischen den Durchmessern von mehr als einer isolierten Größe. Ein Teil kann die Anforderungen an den Nenndurchmesser erfüllen und trotzdem zu Passungsinstabilität führen, wenn die Achsensteuerung nicht stabil ist.

Auch die Wiederholbarkeit ist wichtiger als eine einzelne gute Probe. Ein einmal gut laufendes Drehteil reicht nicht aus, wenn die nächste Charge nicht zuverlässig mithalten kann.

Was „Präzision“ für Formkomponenten bedeutet (nicht nur Größe)

Bei Formkomponenten geht es bei der Präzision nicht nur um Größentoleranzen.

Normalerweise bedeutet es, fünf Dinge gleichzeitig zu kontrollieren:

• und Stufenbeziehungen zwischen
• Funktionsmerkmalen , Konzentrizität und Rundlauffehler zwischen Arbeitsdurchmessern ,
• Passungsart , wie Gleitpassung,
• Spielpassung oder Presspassung Der gedrehte Dichtungsbereich kann sich auf die
• Passungsqualität bei der Montage auswirken.

Dies entspricht eher der Sprache, die Formenbauer und Käufer tatsächlich verwenden. Ein Hülsen- oder Halsring wird nicht akzeptiert, nur weil ein Durchmesser korrekt ist. Es wird akzeptiert, da die vollständige Anpassungslogik korrekt ist.

Oberflächenbeschaffenheit gedrehter Formteile: Warum sie für Passform und Verschleiß wichtig ist

Die Oberflächenbeschaffenheit ist bei Formkomponenten nicht nur ein kosmetisches Problem. Bei Drehteilen wirkt es sich oft direkt auf Passung, Verschleiß, Reibung und Montageverhalten aus.

Zum Beispiel:

• Ein gewindebezogenes Rotationsteil erfordert möglicherweise glattere Funktionsflächen, um den späteren Montageaufwand zu reduzieren.
• Kernstifte, Hülsen,
• Halsringe

Für Formenbauer ist der Vorteil praktischer Natur. Eine bessere Drehbearbeitung bedeutet oft einen stabileren Sitz, weniger Nacharbeit und ein besseres Verschleißverhalten bei beweglichen oder zusammenpassenden Teilen.

Wiederholbarkeit für Ersatzteile und Ersatzkomponenten

Dies ist einer der wichtigsten Gründe, warum CNC-Drehen im Formenbau wichtig ist.

Ein gedrehtes Formteil ist selten nur ein Erstbauteil. Möglicherweise muss es später auch als Ersatz- oder Austauschteil reproduziert werden. Das bedeutet, dass der Lieferant nicht nur eine Komponente herstellt. Sie unterstützen eine wiederholbare Ersetzungslogik.

Dies ist insbesondere wichtig für:

• ,
• Gewindekerne, die
• runde Teile lokalisieren oder führen.
• Prozess:
• Am besten geeignet für

In der praktischen Werkzeugwartung ist die Wiederholbarkeit von Ersatzteilen der Punkt, an dem die Bearbeitungsqualität deutlich sichtbar wird. Wenn das Originalteil gut läuft, die Wiederholungscharge jedoch eine Werkbankmontage erfordert, hat der Prozess das Problem nicht vollständig gelöst.

Wenn Sie Kernstifte, Hülsen oder gewindebezogene Formkomponenten beziehen, senden Sie Ihre Zeichnung zur Überprüfung der Herstellbarkeit und des Inspektionsansatzes.

CNC-Drehen vs. CNC-Fräsen vs. Schleifen vs. Erodieren: Wann Sie wählen sollten

Ein guter Lieferant sollte nicht einen Prozess für alles vorantreiben. Die bessere Antwort besteht darin, den Prozess zu wählen, der zur Geometrie und Funktion des Teils passt.

Wenn CNC-Drehen die beste Wahl ist

• oder rotierend.
• Außen- oder Innenmerkmale dominieren die Funktion.
• Mehrere koaxiale Durchmesser müssen ausgerichtet bleiben.
• Konzentrizität und Unrundheit wirken sich auf die Montage oder Bewegung aus.
• Das Merkmal ist in erster Linie rund, abgestuft, konisch oder gewindebasiert. Das

Beim Mahlen kommt noch hinzu

• Teil ist gehärtet und die Kontrolle des Enddurchmessers ist anspruchsvoller.
• Die erforderliche Oberflächengüte ist feiner, als sie allein durch Drehen erzielt werden kann
• Die endgültige Passung hängt vom verfeinerten Durchmesser oder der Oberflächenstabilität ab.

Beim Fräsen oder Erodieren dominiert

• Das Teil ist prismatisch und nicht rotatorisch.
• Die Geometrie umfasst Taschen, Schlitze, Rippen, scharfe Ecken oder Hohlraumdetails.
• Die Funktion des Teils hängt mehr von der nicht achsenbasierten Geometrie als von gedrehten Durchmessern ab.

Diese Art der Prozesskombination macht die Herstellung von Formteilen glaubwürdiger als die allgemeine Behauptung „Wir können alles bearbeiten“. Einen umfassenderen Einblick in die Bearbeitungsrouten rund um diesen Prozess finden Sie in unseren CNC-Bearbeitungsfunktionen.

Wie wir gedrehte Formkomponenten prüfen

Ein Anspruch auf Präzision ist nur dann von Bedeutung, wenn er geprüft und akzeptiert werden kann.

Für präzisionsgedrehte Formteile umfasst eine praktische Inspektionscheckliste normalerweise:

• Überprüfung des Durchmessers und des Stufendurchmessers,
• Rundlauf- und Konzentrizitätsprüfungen,
• Bestätigung der Oberflächengüte an Gleit- oder Dichtungsbereichen,
• Vergleich von Charge zu Charge bei Nachbestellungen,
• Prüfung der passungskritischen Abmessungen für zusammenpassende Teile,

Bei Formkomponenten kommt es nicht darauf an, alles gleich zu messen. Es misst die richtigen Merkmale anhand der richtigen Referenzen.

Wir definieren zunächst funktionale Bezugspunkte, normalerweise die Teileachse plus eine Positionierungsfläche, und prüfen dann die kritischen Durchmesserbeziehungen und den Rundlauf zu diesen Bezugspunkten. Das macht die Beziehungsprüfung aussagekräftiger als die Behandlung jeder Größe als isolierte Zahl.

Bei Hülsen, Halsringen und Gewindekernen sind Rundlauf und Konzentrizität häufig aussagekräftiger als eine unabhängige Größenangabe, da die Funktion davon abhängt, wie sich mehrere gedrehte Flächen auf die Achse beziehen.

Bei Projekten, die Drehen mit sekundären Bearbeitungs-, Montage- oder Endbearbeitungsrouten kombinieren, bietet unsere Seite mit kundenspezifisch bearbeiteten Teilen einen besseren Überblick darüber, wie diese Prozesse zusammenarbeiten.

Zwei typische Formenszenarien, bei denen das Drehen einen Unterschied macht

Diese beiden Beispiele sind besonders häufig, da sie zeigen, wie sich die Bearbeitungsqualität später direkt auf die Formleistung auswirkt.

Kernstift- und Hülsenpassform

Wenn ein Kernstift mit einer Hülse arbeitet, wirken sich Konzentrizität, Oberflächenkonsistenz und wiederholbare Durchmesserkontrolle auf die Auswurfstabilität, den Verschleiß und das Risiko von Schleifspuren oder Kratzern aus. Ein nominell korrektes Teil, das aber bezüglich seiner Achse instabil ist, kann dennoch zu Pass- oder Verschleißproblemen führen.

Wiederholgenauigkeit von Halsring und Gewindekern

Bei Halsringen und gewindebezogenen Rotationsteilen wirkt sich die Konsistenz der Wiederholungschargen auf die Montage-, Dichtungs- und Wartungseffizienz aus. Der eigentliche Test kommt oft später, wenn ein Ersatzteil bestellt wird und erwartet wird, dass es ohne zusätzliche Werkbankarbeit passt.

Was für eine Anfrage/Bewertung gesendet werden soll

Um das CNC-Drehen für Formkomponenten genauer zu überprüfen, ist es hilfreich, Folgendes zu senden:

• 2D-Zeichnung mit Toleranzen und Passungsnotizen
• , 3D-Datei, vorzugsweise STEP-
• Material Anforderung
• Wärmebehandlung Anforderung ggf.
• Mengen- oder Wiederholungschargenerwartung
• Identifizierung von Funktionsflächen wie Gleit-, Dicht-, Führungs- oder Gewindeeingriffsflächen

Diese Art der Eingabe führt zu einer besseren Prozessplanung als eine einfache Anfrage „Bitte zitieren Sie dieses Teil“.

Wie SENLAN präzisionsgedrehte Formkomponenten unterstützt

Bei SENLAN wird das CNC-Drehen nicht als eigenständige Dienstleistung für allgemeine Hardware behandelt. Es ist Teil einer umfassenderen Bearbeitungsroute für Präzisionsformkomponenten.

Dies gilt insbesondere für Teile wie:

• Kernstifte
• Hülsen
• Halsringe
• Buchsen
• runde Einsätze
• gewindebezogene Formteile

Bei diesen Bauteilen kommt es nicht nur auf die schnelle Bearbeitung an. Es bearbeitet sie mit der Wiederholgenauigkeit, Passkontrolle und Prüflogik, die für den tatsächlichen Einsatz von Formen erforderlich ist.

Unser Bearbeitungs- und Verifizierungsansatz wird auch durch die Geräte- und Inspektionsübersicht auf unserer Seite „Technische Vorteile“ unterstützt .

Letzter Gedanke

Die Vorteile von CNC-Drehdienstleistungen werden viel bedeutsamer, wenn die Diskussion auf den richtigen Teiletyp ausgerichtet ist.

Für Präzisionsformteile ist das CNC-Drehen nicht nur eine weitere Bearbeitungsoption. Dies ist häufig der bessere Weg zur Kontrolle von Durchmesser, Rundlauf, Konzentrizität, Oberflächenbeschaffenheit und Wiederholbarkeit von Ersatzteilen bei rotierenden Teilen.

Deshalb ist die bessere Frage nicht nur:

Was sind die Vorteile von CNC-Drehdienstleistungen?

Es ist auch:

Welche Formkomponenten profitieren am meisten vom CNC-Drehen und welche Prüf- und Sekundärprozesse sollten darum herum geplant werden?

Senden Sie 2D-Toleranzen, 3D-Dateien und Material- oder Wärmebehandlungsanforderungen. Über unsere können wir die Drehroute, alle erforderlichen Sekundärprozesse wie Schleifen oder Erodieren sowie den praktischsten Prüfansatz für das Teil überprüfen Kontaktseite .

FAQ

Welche Arten von Formkomponenten eignen sich am besten für das CNC-Drehen?

Das CNC-Drehen eignet sich am besten für rotierende oder zylindrische Formteile wie Kernstifte, Hülsen, Buchsen, Halsringe, runde Einsätze und gewindebezogene Komponenten.

Warum ist CNC-Drehen für Präzisionsformteile wichtig?

Denn viele Formteile sind auf stabile Durchmesser, Rundlaufkontrolle, Konzentrizität und wiederholbare Passung angewiesen. CNC-Drehen unterstützt diese Anforderungen bei runden Teilen natürlicher als eine weniger geometrieangepasste Bearbeitungsroute.

Ist CNC-Drehen für Formteile besser als Fräsen?

Nicht immer. Es kommt auf die Geometrie an. Drehen eignet sich besser für rotierende Teile, während Fräsen oder Erodieren normalerweise für prismatische Einsätze, Hohlraumgeometrie, Rippen und nicht rotierende Merkmale vorherrscht.

Müssen gedrehte Formteile in der Regel geschliffen werden? Wann?

Manchmal. Das Schleifen wird oft hinzugefügt, wenn das Teil gehärtet ist, wenn die endgültige Oberflächengüte feiner sein muss oder wenn der endgültige Durchmesser eine strengere Endbearbeitungskontrolle erfordert, als dies durch Drehen allein möglich ist.

Welche Informationen muss ich angeben, um ein Angebot für das CNC-Drehen von Formkomponenten zu erstellen?

Das nützlichste Paket umfasst eine 2D-Zeichnung mit Toleranzen, eine 3D-Datei, Materialanforderungen, ggf. Anforderungen an die Wärmebehandlung sowie Hinweise zu passungskritischen oder dichtungsbezogenen Oberflächen.

Wie stellen Sie die Austauschbarkeit von Ersatzformkomponenten sicher?

Austauschbarkeit bedeutet, dass ein Ersatzteil ohne zusätzliche Werkbankmontage als Drop-In-Ersatzteil eingebaut werden kann. Um dies zu erreichen, konzentrieren wir uns auf vier Bereiche.

Erstens verwenden wir eine stabile Datumslogik. Bei gedrehten Formkomponenten ist der funktionale Bezugspunkt oft die Teileachse plus eine Anlagefläche. Kritische Durchmesser und Stufenbeziehungen werden anhand dieses Bezugspunkts gesteuert und nicht als isolierte Größen behandelt.

Zweitens kontrollieren wir den Bearbeitungsweg einheitlich über Chargen hinweg, zum Beispiel Drehen, dann bei Bedarf Wärmebehandlung, dann Fertigdrehen, Schleifen oder Polieren. Dies trägt dazu bei, Passungsänderungen zu verhindern, die durch Prozessabweichungen und nicht durch Designänderungen verursacht werden.

Drittens untersuchen wir Beziehungsmerkmale, nicht nur einzelne Dimensionen. Bei Rotationskomponenten umfasst dies die Konzentrizität und Unrundheit von Durchmesser zu Durchmesser sowie passungskritische Durchmesser an Führungs-, Dichtungs- oder Positionierungszonen.

Abschließend führen wir bei Nachbestellungen einen Chargenvergleich mit den genehmigten Muster- und Prüfprotokollen durch. In der Praxis ist die Wiederholbarkeit über Chargen hinweg genauso wichtig wie das erste freigegebene Teil.
