Design von Einsatzformwerkzeugen: Kritische Faktoren für eine erfolgreiche Produktion?

Die Werkzeugherstellung stellt die kapitalintensivste Phase jedes Insert-Molding-Projekts dar. Eine schlechte Vorabplanung führt schnell zu wiederkehrenden Betriebsverlusten. Es kann zu Problemen wie Gratbildung, starker Wendeplattenverschiebung oder unzulässig hohen Ausschussraten kommen. Es ist an der Zeit, unseren Fokus von grundlegenden Konzeptdefinitionen auf die tatsächliche Ausführungsrealität zu verlagern. Bei der Bewertung des Werkzeugdesigns müssen wir die strukturellen Grenzen hinterfragen. Wir müssen auch die thermische Dynamik und die strenge Materialverträglichkeit analysieren. Ohne diese gründlichen Prüfungen werden Formteile frühzeitig ausfallen.

In diesem Leitfaden beschreiben wir die genauen Kriterien, die Entwicklungs- und Beschaffungsteams bewerten müssen. Sie erfahren, wie Sie sicherstellen können, dass Ihre Werkzeuginvestitionen vorhersehbare und skalierbare Ergebnisse liefern. Wir werden Möglichkeiten erkunden, um konforme Produktionszyklen bei Großserienläufen aufrechtzuerhalten. Indem Sie verstehen, wie man Teile sicher hält und die thermische Schrumpfung abbildet, bauen Sie robuste Fertigungsökosysteme auf. Eine ordnungsgemäße Planung verhindert spätere teure Werkzeugnacharbeiten und sichert Ihre betriebliche Effizienz.

Wichtige Erkenntnisse

• Die Präzision von Formhohlraumeinsätzen wirkt sich direkt auf Zykluszeiten, Fehlerraten und die Gesamtlebensdauer der Werkzeuge aus.

• Eine sichere Fixierung des Einsatzes (mechanisch, magnetisch oder Vakuum) ist zur Vermeidung von Strukturfehlern und Formschäden unerlässlich.

• Design for Manufacturing (DFM) muss thermische Schrumpfung, Wandstärke und Formschrägen berücksichtigen, um die strukturelle Integrität rund um den Einsatz sicherzustellen.

• Bei der Auswahl eines Fertigungspartners muss dessen Fähigkeit bewertet werden, strenge Toleranzen einzuhalten und transparente, datengestützte Werkzeuggarantien bereitzustellen.

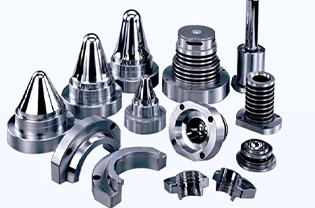

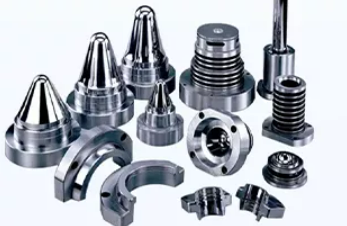

Die geschäftlichen Auswirkungen von Werkzeugen: Warum Formhohlraumeinsätze den Produktions-ROI bestimmen

Eine unzureichende Werkzeugkonstruktion birgt erhebliche finanzielle Risiken, die weit über die anfänglichen Herstellungskosten hinausgehen. Wenn Ingenieure Toleranzen falsch einschätzen, kommt es zu einem beschleunigten Werkzeugverschleiß und einer kritischen Fehlausrichtung der Wendeschneidplatte. Diese Ausfälle verursachen Maschinenstillstände und erfordern kostspielige Nacharbeiten an der Form. Die Produktion stoppt vollständig, wenn ein falsch sitzender Einsatz den Formkern beschädigt. Die daraus resultierenden Verzögerungen stören die Lieferketten und untergraben Ihre erwartete Kapitalrendite.

Um den wahren Wert eines Werkzeugs zu bewerten, muss man sich die Kosten-Lebensdauer-Matrix genau ansehen. Prototypen- oder Kleinserien-Aluminiumwerkzeuge bieten schnelle Durchlaufzeiten. Allerdings zersetzt sich Aluminium bei großvolumigen, abrasiven Produktionsläufen schnell. Umgekehrt kommen Werkzeuge aus gehärtetem Stahl über Millionen von Zyklen mit aggressiven Harzen und engen Toleranzen zurecht. Wenn Sie dieses Gleichgewicht verstehen, können Sie das richtige Material für Ihren Projektumfang auswählen.

Eine erfolgreiche Werkzeuginvestition basiert auf spezifischen Betriebskennzahlen und nicht auf dem niedrigsten Erstangebot. Wir definieren Erfolg durch Zykluszeiteffizienz, wiederholbare Toleranzeinhaltung und minimierte Wartungsausfallzeiten. Wenn ein Werkzeug ohne ständigen Technikereingriff reibungslos läuft, bietet es einen echten Mehrwert. Häufige Stopps, um den Blitz zu reinigen oder kurze Aufnahmen zu korrigieren, zerstören die Rentabilitätsspanne.

Risikominderung erfordert proaktives Engineering. Die Teams müssen vor dem Schneiden von Metall eine prädiktive Strömungsanalyse durchführen. Diese Software simuliert, wie geschmolzener Kunststoff die Kavität füllt und mit den platzierten Bauteilen interagiert. Die strenge CNC-Bearbeitung der Formhohlraumeinsätze sorgt für eine perfekte Passform. Präzision verhindert, dass Harz am Einsatz vorbei austritt, wodurch Grate vermieden werden und die Ausschussquote bei Bauteilen sinkt.

Technische Bewertung: Mechanismen zum Festhalten von Teilen

Die Verschiebung des Einsatzes während der Hochdruckeinspritzphase bleibt eine große technische Herausforderung. Geschmolzener Kunststoff dringt mit enormer Geschwindigkeit und enormem Druck in den Formhohlraum ein. Wenn sich das vormontierte Bauteil auch nur um den Bruchteil eines Millimeters verschiebt, besteht die Gefahr eines katastrophalen Formversagens. Versetzte Einsätze stoßen gegen das Stahlwerkzeug und zerstören sowohl das Teil als auch die teure Kavität. Um dieses Problem zu lösen, sind ausgereifte Fixierungslösungen erforderlich.

Die Bewertung von Befestigungsmechanismen hängt stark von der Geometrie und dem Material der Komponente ab, die Sie umformen möchten. Ingenieure müssen die Haltemethode an die spezifischen physikalischen Eigenschaften des Einsatzes anpassen.

1. Mechanische Klemmung: Diese Methode eignet sich am besten für Standardgeometrien, bei denen physische Stifte oder Schlitten das Bauteil halten. Sie müssen die Klemmkraft sorgfältig bewerten. Bei zu hohem Druck besteht die Gefahr, dass empfindliche oder dünnwandige Einsätze zerdrückt werden, bevor der Kunststoff überhaupt eindringt.

2. Magnetische Fixierung: Magnetische Halterungen sind ideal für Eiseneinsätze. Sie machen komplexe bewegliche Teile innerhalb des Werkzeugs überflüssig. Sie müssen jedoch Einschränkungen hinsichtlich der Temperaturverschlechterung berücksichtigen. Magnete verlieren ihre Anziehungskraft, wenn die Werkzeugtemperaturen während der kontinuierlichen Produktion steigen.

3. Vakuumzug: Zerbrechliche oder nicht magnetische Komponenten erfordern häufig eine Vakuumfixierung. Das Werkzeug erzeugt ein Vakuum durch winzige Kanäle, um das Werkstück fest an der Hohlraumwand zu halten. Sie müssen die zusätzliche Komplexität von Werkzeugsaugsystemen abwägen, da diese eine sorgfältige Wartung erfordern, um ein Verstopfen zu verhindern.

Designüberlegungen müssen die natürliche Variation berücksichtigen, die bei vorgefertigten Komponenten auftritt. Von Drittanbietern gestanzte oder bearbeitete Einsätze werden mit eigenen Maßtoleranzen geliefert. Sie sollten von Ihren Lieferanten eine transparente Toleranzdokumentation bezüglich des Freiraums für die Platzierung der Einsätze verlangen. Wenn die Tasche in den Formhohlraumeinsätzen zu eng ist, kann der Roboter das Teil nicht laden. Wenn es zu locker ist, wird der Einsatz durch den Einspritzdruck weggespült.

DFM-Richtlinien: Optimierung der strukturellen Integrität und Komponentenfestigkeit

Die DFM-Anforderungen (Design for Manufacturing) wirken sich direkt auf die Teilehaltbarkeit und Fehlervermeidung aus. Wenn Ingenieure strenge DFM-Regeln befolgen, beseitigen sie Schwachstellen im endgültigen Formprodukt. Wir schauen uns genau an, wie sich das eingespritzte Polymer um die starre Innenkomponente herum verbindet und aushärtet. Jeder Radius, jede Wand und jede Anschnittposition verändert das physische Ergebnis des Teils.

Der Umgang mit Schrumpfung und inneren Spannungen erfordert fundierte Kenntnisse der Materialwissenschaften. Metalleinsätze und Polymerharze weisen stark unterschiedliche Wärmeausdehnungskoeffizienten (CTE) auf. Wenn der Kunststoff abkühlt, schrumpft er erheblich, während das Metall relativ statisch bleibt. Diese CTE-Diskrepanz führt zu starker Umfangsspannung um kreisförmige Einsätze, was häufig zu sofortiger oder verzögerter Rissbildung führt. Das Werkzeugdesign bestimmt die Abkühlgeschwindigkeiten. Die richtige Platzierung der konformen Kühlkanäle sorgt für gleichmäßige Temperaturabfälle, wodurch interne Spannungen abgebaut und Teileausfälle verhindert werden.

Wandstärke und Boss-Design

Sie müssen Grundregeln für die Mindestdicke des Kunststoffs rund um alle internen Komponenten festlegen. Wenn die Kunststoffwand zu dünn ist, fehlt den Schweißnähten an den Stellen, an denen die Fließfronten zusammentreffen, die strukturelle Festigkeit. Umgekehrt führen zu dicke Wände zu einer unterschiedlichen Kühlung. Dies führt zu Einfallstellen an der Oberfläche und inneren Hohlräumen.

• Halten Sie eine Mindestwandstärke des Kunststoffs ein, die einem Sechstel des Einsatzdurchmessers entspricht.

• Sorgen Sie für eine gleichmäßige Wandstärke am gesamten Umfang, um die Schrumpfkräfte auszugleichen.

• Verwenden Sie großzügige Radien an der Basis der Montagevorsprünge, um scharfe Spannungskonzentrationen zu vermeiden.

Richtige Entformungswinkel und Auswurfstrategien sorgen für eine reibungslose Teileentnahme. Wenn der Zyklus endet, muss die Maschine die fertige Baugruppe aus dem Werkzeug schieben. Unzureichende Formschrägen erzeugen starken Luftwiderstand. Dieser Widerstand belastet die Verbindung zwischen Kunststoff und Metallbauteil. Erläutern Sie die Notwendigkeit eines Entformungswinkels von mindestens 1 bis 2 Grad an allen vertikalen Wänden. Platzieren Sie die Auswerferstifte vorsichtig so, dass sie gegen feste Strukturbereiche und nicht gegen empfindliche Kunststoffteile drücken. Dies garantiert einen reibungslosen Auswurf ohne Beeinträchtigung der Bauteilfestigkeit.

Risikominderung in kritischen Anwendungen und High-Compliance-Sektoren

Skalierbarkeit in Sektoren mit hoher Compliance erfordert außergewöhnliche Genauigkeit. Bei der Herstellung medizinischer Geräte (ISO 13485), Automobilkomponenten und Luft- und Raumfahrtteilen tolerieren wir keine Fehlertoleranz. Diese Branchen erfordern vollständig dokumentierte, wiederholbare Prozesse. Ein für ein Consumer-Gadget entwickeltes Tool übersteht die Validierungshürden eines Luft- und Raumfahrtprojekts nicht. Sie müssen das Werkzeug so konstruieren, dass es über den gesamten Lebenszyklus eine exakte volumetrische Füllung und strikte Dimensionsstabilität gewährleistet.

Die Materialkompatibilität bringt eine weitere Ebene der Komplexität mit sich. Hochtemperaturbeständige und aggressive technische Harze wie PEEK, Ultem oder glasfaserverstärkte Nylons zerstören Standard-Werkzeugstahl schnell. Sie müssen die Notwendigkeit spezieller Formbeschichtungen zur Bekämpfung dieses Verschleißes abwägen. Nickel-PTFE- oder Titannitrid-Beschichtungen verringern die Reibung und schützen die Kavität. Darüber hinaus wird bei der Verarbeitung flammhemmender Polymere, die beim Einspritzen ätzende Gase freisetzen, häufig korrosionsbeständiger Edelstahl benötigt.

Best Practices für Rückverfolgbarkeit und Validierung

Betonen Sie die absolute Notwendigkeit strenger IQ/OQ/PQ-Protokolle während der Testphase der Werkzeuge.

• Installationsqualifizierung (IQ): Überprüft, ob der Formaufbau den genauen technischen Spezifikationen entspricht.

• Betriebsqualifikation (OQ): Testet das Verarbeitungsfenster, um Ober- und Untergrenzen für Temperatur und Druck zu ermitteln.

• Leistungsqualifizierung (PQ): Bestätigt, dass das Werkzeug konsistent konforme Teile bei Standardproduktionsgeschwindigkeiten produziert.

Die Teams müssen eine strenge Vertrauens- und Beweisprüfung durchführen, bevor sie die Produktion genehmigen. Akzeptieren Sie niemals mündliche Präzisionsgarantien eines Anbieters. Weisen Sie Ihre Beschaffungs- und Konstruktionsteams darauf hin, dokumentierte historische Toleranzdaten zu fordern. Die Durchsicht von Berichten zur Erstmusterprüfung (FAI) und Fähigkeitsindizes (Cpk) beweist, dass die Formhohlraumeinsätze unter realen Belastungen ordnungsgemäß funktionieren. Datengestützte Beweise sind die einzige Messgröße, die in Compliance-intensiven Branchen zählt.

Auswahllogik: Bewertung Ihres Werkzeug- und Fertigungspartners

Die Auswahl des richtigen Fertigungspartners entscheidet über den langfristigen Erfolg Ihrer Produktion. Warnsignale des Anbieters tauchen häufig schon früh im Angebotsprozess auf. Warnen Sie Ihre Teams vor Partnern, die die prädiktive Mold-Flow-Analyse auslassen, um Zeit zu sparen. Wenn sie sich ausschließlich auf Vermutungen und nicht auf Softwaresimulationen verlassen, werden sie später wahrscheinlich mit übermäßiger Nacharbeit konfrontiert sein. Ein weiteres großes Warnsignal ist der Mangel an interner Werkzeugwartung. Anbieter, die defekte Werkzeuge zur Reparatur verschicken, verursachen massive Verzögerungen in der Lieferkette. Schließlich lehnen Sie Partner ab, die allgemeines DFM-Feedback statt maßgeschneiderter, teilespezifischer technischer Bewertungen anbieten.

Sie sollten vor der Unterzeichnung von Verträgen eine Reihe strikter Fähigkeiten einfordern. Bewerten Sie die Infrastruktur ihrer Einrichtungen und ihren Ansatz für transparente Geschäftspraktiken.

• Interne Präzisionsbearbeitung: Sie müssen über fortschrittliche CNC- und Drahterodierfähigkeiten speziell für die Bearbeitung komplexer Hohlraumgeometrien verfügen. Die Abhängigkeit von Subunternehmern für kritische Werkzeugkomponenten birgt inakzeptable Risiken.

• Transparente Kostenaufschlüsselung: Fordern Sie detaillierte Kostenvoranschläge an. Sie sollten die Kosten für die Hauptwerkzeugbasis, die kundenspezifischen Kavitäten, die spezifischen Befestigungsmechanismen und die laufende vorbeugende Wartung klar unterscheiden.

• Bewährtes Lifecycle-Management: Legen Sie klare Bedingungen für den Werkzeugbesitz fest. Sichern Sie sich schriftliche Zusagen zu garantierten Schusszahlen und vorgeschriebenen vorbeugenden Wartungsplänen.

Wir empfehlen, den Bewertungsprozess klein anzufangen. Fordern Sie zunächst eine umfassende DFM-Überprüfung eines Pilot-CAD-Modells an. Dabei werden die technische Genauigkeit und der Kommunikationsstil des Anbieters getestet, bevor Sie sich auf einen größeren Werkzeugauftrag festlegen. Ein kompetenter Partner sendet Ihnen Ihre CAD-Datei mit detaillierten Markierungen, Strukturvorschlägen und einem klaren Plan zur Verwaltung der Einsatztoleranzen zurück.

Abschluss

Erfolgreiches Umspritzen hängt ausschließlich von einer sorgfältigen Werkzeugkonstruktion ab. Das Design, die Präzision und die Befestigung der inneren Hohlraumkomponenten bestimmen das Ergebnis des gesamten Produktionslaufs. Wenn Sie die thermische Dynamik ignorieren oder unzureichende Spannkräfte anwenden, führt dies zu einem schnellen Werkzeugausfall und hohen Ausschussraten. Präzisionstechnik verhindert diese kostspieligen Störungen und baut einen skalierbaren Herstellungsprozess auf.

Wir fordern Entscheidungsträger dringend auf, der DFM-Zusammenarbeit im Vorfeld Priorität einzuräumen. Die Investition in robuste Werkzeugmaterialien und vorausschauende Strömungsanalysen bringt weitaus bessere Erträge als die Jagd nach kurzfristigen Vorabeinsparungen. Ein schlecht gebautes Werkzeug belastet Ihre Ressourcen durch ständige Wartung, während ein sorgfältig konstruiertes Werkzeug Millionen von Zyklen lang reibungslos läuft.

Ergreifen Sie noch heute proaktive Maßnahmen, um Ihr nächstes Fertigungsprojekt abzusichern. Senden Sie Ihre CAD-Dateien zur ersten technischen Prüfung an einen qualifizierten Partner. Kontaktieren Sie ein spezialisiertes technisches Team, um die maßgeschneiderte Werkzeugarchitektur zu besprechen, Ihre Materialauswahl zu validieren und sicherzustellen, dass Ihre nächste Markteinführung völlig fehlerfrei bleibt.

FAQ

F: Wie wirken sich Formhohlraumeinsätze auf die Gesamtkosten von Spritzgusswerkzeugen aus?

A: Kundenspezifische Einsätze erhöhen die Vorabkosten für die CNC- und EDM-Bearbeitung. Allerdings reduzieren sie die Montagekosten pro Teil nachgelagert drastisch. Durch das direkte Einformen des Bauteils in den Kunststoff entfallen sekundäre Klebe- oder Befestigungsvorgänge. Ein präzises Hohlraumdesign minimiert außerdem die langfristigen Ausschussraten und sorgt so für eine höhere Gesamtrentabilität über die gesamte Lebensdauer des Werkzeugs.

F: Was ist die akzeptable Toleranz für das Halten von Einsätzen im Formhohlraum?

A: Realistische technische Basislinien liegen typischerweise zwischen +/- 0,001 und 0,002 Zoll, abhängig von der Strenge der Anwendung. Während einige medizinische Werkzeuge mit hoher Compliance strengere Grenzwerte erfordern, erhöht die Ausweitung der Toleranzen über die Standardgrundwerte hinaus die Komplexität der Werkzeuge und die Vorlaufkosten für die Herstellung exponentiell.

F: Wie lange dauert es, eine kundenspezifische Einsatzform zu entwerfen und herzustellen?

A: Die branchenüblichen Zeitpläne umfassen in der Regel 4 bis 8 Wochen. Dieser Zeitplan umfasst das erste DFM, die Flussanalyse, die Bearbeitung und die Erstmusterprüfung. Bei Projekten, die komplexe Befestigungsmechanismen wie integrierte Vakuumsysteme oder aus stark gehärtetem Stahl gefertigte Werkzeuge erfordern, verlängern sich diese Vorlaufzeiten natürlich.

F: Kann eine vorhandene Spritzgussform für das Umspritzen umgerüstet werden?

A: Während kleinere Kern- oder Kavitätsmodifikationen manchmal möglich sind, wird im Allgemeinen davon abgeraten, eine Standardform für die Fixierung der Einsätze nachzurüsten. Das Hinzufügen von Roboterladefreiräumen und struktureller Klemmung zu einem älteren Werkzeug ist riskanter und strukturell weniger sinnvoll, als ein speziell angefertigtes Werkzeug von Grund auf neu zu entwickeln.
