Flaschenkerne/Formkerne: Maßgeschneiderte Kühllösungen für schnellere Kappenformzyklen

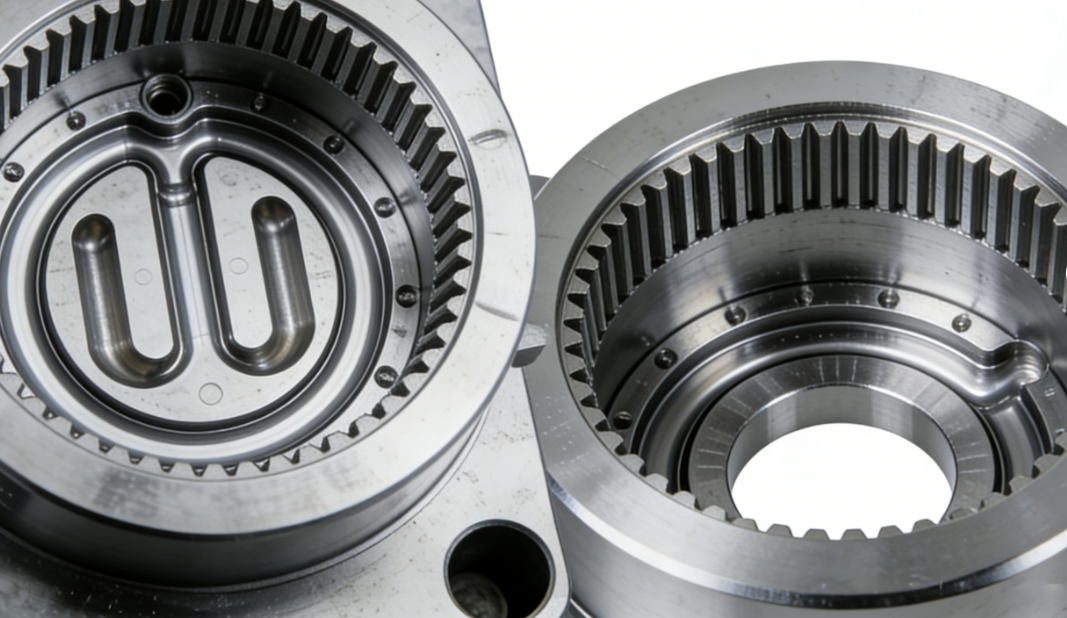

Maßgeschneiderte Flaschenkerne für Kappen- und Verschlussformen
Flaschenkerne, in Verschlussformanwendungen auch Formkerne oder Innenkerne genannt, gehören zu den wichtigsten Arbeitskomponenten in einer Verpackungsform. Sie bilden die Innengeometrie der Kappe und wirken sich direkt auf die Kühlleistung, die Zykluszeit, die Dichtungsabmessungen, die Gewindestabilität und die Konsistenz von Hohlraum zu Hohlraum aus.
Bei SENLAN fertigen wir kundenspezifische Flaschenkerne und Formkerne streng nach Kundenzeichnungen und Formanforderungen. Dabei handelt es sich nicht um Teile von der Stange. Jeder Kern wird entsprechend dem tatsächlichen Kappendesign, der Hohlraumanordnung, dem Harzzustand, dem Kühlziel und den Produktionsanforderungen der Form hergestellt.
Was dieses Produkt leistet
Bei Kappen- und Verschlussformen bildet der Flaschenkern die Innenseite des Formteils und steuert häufig:
- Innendurchmesser und Passung,
- dichtungsbezogene Geometrie,
- Gewinde- oder Manipulationsbezogene interne Merkmale,
- Kühleffizienz in der Nähe des heißesten Arbeitsbereichs,
- Teilefreigabeverhalten während der Entformung,
- Konsistenz von Kavität zu Kavität in Formen mit mehreren Kavitäten,
Aus diesem Grund müssen Flaschenkerne nicht nur auf Maßhaltigkeit ausgelegt sein, sondern auch auf thermisches Gleichgewicht, Verschleißfestigkeit und langfristige Austauschkonsistenz.
Entdecken Sie unser umfassendes Leistungsspektrum bei Präzisionsformkomponenten und unsere technischen Vorteile bei der Bearbeitung und Prüfung.
Typische kundenspezifische Funktion
| Artikelbereich | / Leistung |
|---|---|
| Toleranzfähigkeit | Bis zu ±0,005 mm, je nach Geometrie und Prüfanforderung |
| Kühlendes Design | Benutzerdefinierte Kühllayouts basierend auf Kappenstruktur, Wandstärke und Zyklusziel |
| Materialoptionen | S136 ESR, STAVAX ESR, H13, SKD61 oder gleichwertig auf Anfrage |
| Härte | Definiert nach Harzverschleiß, Zyklusziel und Formzustand |
| Oberflächenbeschaffenheit | Basierend auf den Anforderungen an Abdichtung, Freigabe und Formteile |
| Kern-Design-Fokus | Kühleffizienz, Dimensionsstabilität und Austauschkonsistenz |
| Kompatibilität | Gebaut nach Kundenformstruktur und Standardsystemen, sofern erforderlich |
Der endgültige Stahl, die Härte, das Finish und die Kühlkonfiguration werden entsprechend dem tatsächlichen Kappendesign, dem Harz, dem Ausgabeziel und dem Formlayout bestätigt.
Warum das Design des Flaschenkerns bei Verschlussformen wichtig ist
Bei Kappen- und Verschlussformen hängt der Gewinn stark von der Zykluszeit und der Konsistenz der Kavität ab. Wenn der Flaschenkern schlecht konstruiert oder schwach gekühlt ist, läuft die Form möglicherweise noch, aber oft läuft sie langsamer, weniger gleichmäßig und mit größeren Wartungsproblemen.
Typische Folgen eines schwachen Flaschenkerndesigns sind längere Kühlzeiten, ein instabiles Gewindegefühl, Gewichtsschwankungen von Hohlraum zu Hohlraum, Ovalität, Schrumpfung, Verformung, geringerer Ausstoß pro Maschine und längere Ausfallzeiten während der Wartung.
Aus diesem Grund sollten Flaschenkerne sowohl als formgebende Komponenten als auch als kühlende Komponenten bewertet werden.
Kühlprobleme in Verpackungsformen mit großer Kavität – und wie wir sie angehen
Lange Zykluszeiten
Schmerzen: Der Schimmel läuft, aber das Abkühlen dauert zu lange. Die Haltezeit wird länger als erwartet verschoben und die Stundenleistung bleibt unter dem Zielwert.
Grundursache: Der Flaschenkern ist oft einer der Hauptwärmekonzentrationsbereiche in der Form. Wenn der Wasserweg zu weit von der Wärmequelle entfernt oder ungleichmäßig verteilt ist, wird die Kühlung zum Engpass.
SENLAN Fix: Wir entwerfen maßgeschneiderte interne Kühlanordnungen, einschließlich geeigneter Wasserweganordnungen, Blasen oder Leitbleche, wo die Struktur dies zulässt, um die Wärmeübertragung im Arbeitsbereich zu verbessern.
Was wir bieten können: Überprüfung des Kühllayouts, Empfehlungen für den Wasserweg, Überprüfung der Geometrie basierend auf der Kappenstruktur und Feedback zur Herstellbarkeit vor der Produktion.
Hot Spots, Ovalität und Teileverformung
Schmerzen: Bei einigen Kavitäten entstehen Kappen mit Größenabweichung, Ovalität oder instabilen Versiegelungsabmessungen, selbst wenn die Maschineneinstellungen gleich bleiben.
Grundursache: Eine ungleichmäßige Temperaturverteilung um den Flaschenkern herum führt zu lokalen Hotspots, die zu ungleichmäßigem Schrumpfen und instabilem Verhalten der Teile führen.
SENLAN Fix: Wir nutzen Präzisions-Tieflochbohrungen und kontrollierte Kernbearbeitung, um die Kühlkanäle genau zu positionieren und gleichmäßiger im Kernkörper zu verteilen.
Was wir bieten können: Zeichnungsüberprüfung für die Kühlposition, passgenaue Geometriekontrolle, Inspektion kernbezogener Abmessungen und Maßüberprüfung von Gewinde- und Dichtungsbereichen.
Korrosion in Kühlkanälen
Schmerzen: Die Kühlleistung nimmt mit der Zeit ab, die Kanäle beginnen zu rosten und die Wartung wird häufiger. In saubereren Produktionsumgebungen sind korrosionsbedingte Verunreinigungen ein noch größeres Problem.
Grundursache: Wassereinwirkung im Inneren des Kerns kann nach und nach zu Korrosion führen, wenn der Stahl nicht für die Betriebsbedingungen geeignet ist.
SENLAN Fix: Für korrosionsempfindliche Kappenformanwendungen empfehlen wir häufig hochreine ESR-Edelstähle wie S136 ESR oder STAVAX ESR für eine bessere Rostbeständigkeit und Polierleistung.
Was wir bieten können: Stahlempfehlung nach Anwendung, Materialzertifikat bei Bedarf, Härtezielbestätigung und Prozessanpassung für wasserexponierte Werkzeugteile.
Kalkablagerungen und verringerte Kühleffizienz
Schmerzen: Der Durchfluss wird mit der Zeit schwächer, der Druckverlust steigt, die Kühlung wird instabiler und die Form muss häufiger gereinigt werden.
Grundursache: Hartwasserablagerungen oder interne Ablagerungen verringern die effektive Kanalfläche und verringern die langfristige Kühleffizienz.
SENLAN Fix: Wo die Designbedingungen dies zulassen, unterstützen wir eine glatte Innenkanalbearbeitung, um Ablagerungen zu reduzieren und einen stabileren Kühlmittelfluss durch den Flaschenkern aufrechtzuerhalten.
Was wir bieten können: Überprüfung des Designs zugänglicher Kühlpfade, wartungsorientierte Kühlempfehlungen, Diskussion flusspfadfreundlicher interner Strukturen und Überlegungen zur langfristigen Wartungsfreundlichkeit während der Überprüfung des Kerndesigns.
Technische Stärke hinter dem Produkt
Sowohl auf Kühlung als auch auf Geometrie ausgelegt
Ein Flaschenkern ist eines der wenigen Formteile, das sich direkt auf die Teilegeometrie und die Zykluseffizienz auswirkt. Aus diesem Grund betrachten wir das Kühldesign als Teil des Produkts und nicht als nachträglichen Gedanken.
Präzisionsbearbeitung für Kernstabilität
Flaschenkerne steuern häufig Dichtungsbereiche, gewindebezogene Merkmale und eine passungsempfindliche Innengeometrie. Diese Bereiche erfordern eine stabile Bearbeitung, eine kontrollierte Bezugslogik und eine zuverlässige Endbearbeitung, um bei der Produktion mit mehreren Kavitäten korrekt zu funktionieren.
High-End-Ausrüstung für die Ausführung
Wir fertigen Flaschenkerne mit fortschrittlicher Ausrüstung, einschließlich MAKINO-Hochgeschwindigkeits-CNC- und SODICK-Erodiersystemen , unterstützt durch geeignete Schleif- und Prüfmethoden je nach Geometrie und Anwendung.
Konstruiert für Ersatzkonsistenz
Ein Ersatzflaschenkern sollte mit der gleichen Funktionslogik wie das Original in die Form zurückkehren. Wir kontrollieren den Produktionsweg, damit Ersatzkerne so genau wie möglich mit der genehmigten Referenz übereinstimmen können, wodurch der Montageaufwand während der Wartung reduziert wird.
Erfahren Sie mehr über unsere technischen Vorteile.
Der Anpassungsprozess
1. Einreichung der Zeichnung
Senden Sie uns Ihre 2D- oder 3D-Dateien wie STP, STEP, DXF oder PDF zusammen mit dem Hohlraumlayout, Harzinformationen, Zykluszeitziel und Kühlanforderungen, sofern verfügbar.
Wir respektieren Ihr geistiges Eigentum. NDAs können vor der Einreichung der Zeichnung unterzeichnet werden, um die Vertraulichkeit Ihres Entwurfs zu gewährleisten.
2. DFM-Rezension
Wir prüfen die Herstellbarkeit, die Kühllogik, passungskritische Bereiche, die Stahlauswahl und Bearbeitungsrisikopunkte basierend auf Ihrer tatsächlichen Kappenformanwendung.
3. Präzisionsbearbeitung
Der Flaschenkern wird mithilfe einer Prozessroute hergestellt, die hinsichtlich der Ausführung des Kühlpfads, der Dimensionsstabilität und der langfristigen Betriebsleistung ausgewählt wurde.
4. Überprüfung
Kritische Maße werden nach Zeichnung und Funktion geprüft. Je nach Projekt kann dies passgenaue Maße, Sitzkontrollen und meldepflichtige Schlüsselmaße umfassen.
5. Sichere Lieferung
Die fertigen Teile werden für den sicheren Export und die kontrollierte Handhabung bei der Ankunft verpackt.
Typische Anwendungen
Getränkekapseln
Geeignet für 28-mm-Kappen, 30/25-Verschlüsse, 38-mm-Getränkeverschlüsse und Wasser- oder CSD-Verschlüsse. Das Hauptanliegen sind schnellere Zyklen, stabile Dichtungsmaße und wiederholbare Gewindeleistung.
Flip-Top- und Funktionsverschlüsse
Geeignet für Flip-Top-Kappen, Klappverschlüsse und Verschlusssysteme mit innenliegender Funktionsgeometrie. Das Hauptanliegen ist eine bessere Kühlung, Wiederholbarkeit der Abmessungen und eine stabile Entformung.
Kappenformen mit großer Kavität
Geeignet für Hochleistungskappenformen, Verschlussformen und Verpackungsprogramme mit mehreren Kavitäten. Das Hauptanliegen ist die Konsistenz der Kavität, kürzere Zykluszeiten und geringere Wartungsausfallzeiten.
Informationen zu Verschlussformanwendungen finden Sie auch auf unserer Seite mit Multi-Cavity-Formen für Kosmetikcreme-Flaschenverschlüsse.
Was wir für ein Angebot benötigen
Erforderlich
- 2D-Zeichnung oder 3D-Modell,
- Kavitätsmenge,
- Harzinformationen, falls verfügbar
- , Zielmaterial oder Härte,
Hilfreich für eine schnellere Überprüfung
- angestrebte Zykluszeit,
- Kühlanforderungen,
- erwartete Formlebensdauer,
- angestrebte Durchlaufzeit,
- ob Inspektionsbericht erforderlich ist
Je vollständiger die Informationen sind, desto schneller können wir die kühlungs- und toleranzempfindlichen Bereiche des Flaschenkerndesigns überprüfen.
Benötigen Sie eine individuelle Bewertung?
Senden Sie uns Ihre Zeichnung, das Hohlraumlayout, die Harzinformationen und das Zyklusziel. Wir überprüfen die Kernstruktur, kühlungsempfindliche Bereiche und den am besten geeigneten Herstellungsweg.
FAQ
Ist das ein Standard-Flaschenkern oder ein maßgeschneidertes Teil?
Hierbei handelt es sich um einen kundenspezifischen Fertigungsservice. Jeder Flaschenkern/Formkern wird entsprechend Ihrer Zeichnung, Hohlraumanordnung, Harzzustand und Formanwendung gefertigt.
Können Sie das Kühllayout basierend auf unserem Kappendesign optimieren?
Ja. Kühlung ist einer der Hauptgründe, warum sich Kunden für einen maßgefertigten Flaschenkern entscheiden. Wir können die Kappenstruktur und das Formlayout überprüfen, um einen effizienteren Kühlansatz zu unterstützen.
Warum wirkt sich das Design des Flaschenkerns so stark auf die Zykluszeit aus?
Denn der Flaschenkern ist oft einer der Hauptwärmeübertragungsbereiche in der Form. Wenn die Kühlung in diesem Bereich ineffizient ist, dauert die Stabilisierung der Kappe länger, was den gesamten Formzyklus verlängert.
Können Sie zukünftige Ersatzflaschenkerne unterstützen?
Ja. Wir arbeiten daran, dass Ersatzkerne dem ursprünglich genehmigten Design entsprechen, sodass der Montageaufwand während der Wartung reduziert werden kann.
Welcher Stahl wird üblicherweise für Flaschenkerne in Verschlussformen verwendet?
Zu den gängigen Optionen gehören S136 ESR, STAVAX ESR, H13 und SKD61, je nach Korrosionsbeständigkeit, Verschleißgrad, Polieranforderung und kühlungsbedingten Bedingungen.
