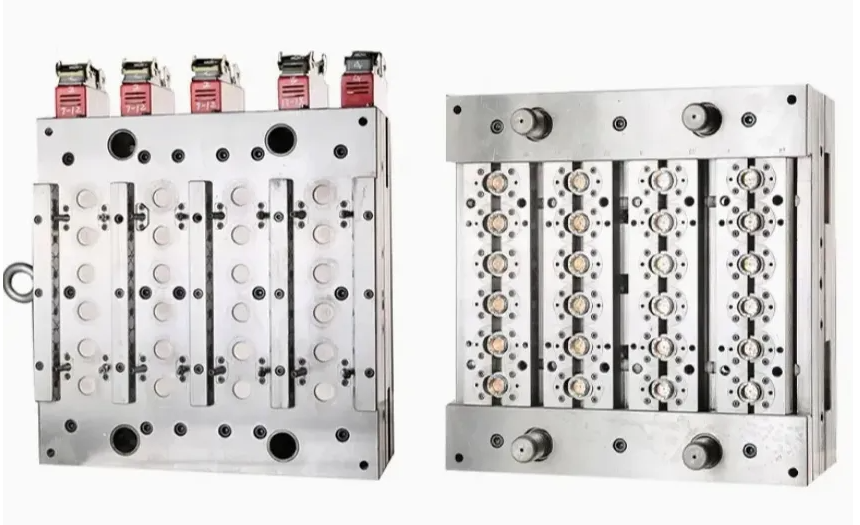

Spritzgussform für Schnappkappen mit mehreren Kavitäten

Beste Passform für

Diese Form eignet sich für Projekte wie:

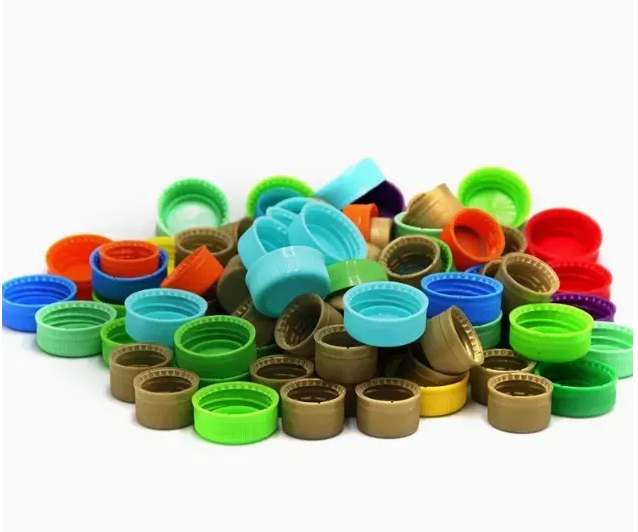

• Flaschenverschlüsse zum Aufstecken

• Originalitätssichere Schnappverschlüsse

• Single-Lock- oder Double-Lock-Schnappverschlüsse

• Kappen mit Verschlussstopfen oder Innenpassung

• Mehrkavitäten-Verschlussformen für Getränke-, Lebensmittel- und Verbraucherverpackungen

Es eignet sich besonders für Projekte, bei denen den Kunden Folgendes am Herzen liegt:

• Konsistenz von Kavität zu Kavität

• Stabile Entformung hinterschnittener Merkmale

• zuverlässige Dicht- und Öffnungskraft

• geringere Montagearbeiten bei der Formmontage

• Großserien-Wiederholungsproduktion

Empfohlene Hohlraumoptionen

Zu den typischen Hohlraumkonfigurationen gehören:

• Schnappkappenform mit 8 Mulden

• Schnappkappenform mit 16 Mulden

• Schnappkappenform mit 24 Mulden

• Schnappkappenform mit 32 Mulden

Die empfohlene Hohlraumzahl hängt ab von:

• Kappengröße und Wandstärke

• Spannkraft der Spritzgießmaschine

• Schussgröße

• Zielausgabe

• Heißkanalpräferenz

• Kühl- und Zykluszeitziel

Bei größeren Ausgabeprogrammen sollte die Kavitätsauswahl sowohl an die Kappenstruktur als auch an die verfügbare Formmaschine angepasst werden.

Wichtige Strukturlösungen für Snap-On-Kappen

1. Entformen für interne Verriegelungsfunktionen

Aufsteckkappen verfügen in der Regel über interne Hinterschnitte oder Sicherungsringe . Diese Bereiche erfordern ein geeignetes Auslösekonzept, um Verformungen, Weißbrüche oder Schleifspuren beim Auswerfen zu vermeiden.

Mögliche Entformungskonzepte können je nach Kappenaufbau sein:

• Freigabe der Abstreifplatte

• Heber- oder Schieberunterstützung

• ringförmiger Hinterschnittauslöser

• Luftunterstützung oder Entriegelungsringunterstützung

• Projektspezifische Entformungskonzepte für sensible Rastbereiche

Der Zweck besteht nicht nur darin, die Kappe auszuwerfen, sondern auch darin, die Verriegelungsstruktur von Hohlraum zu Hohlraum zu schützen.

2. Snap-Fit-Konsistenz

Eine stabile Snap-Fit-Leistung hängt von der Konsistenz von Folgendem ab:

• Schlosshöhe

• Schlossdicke

• Innendurchmesser

• Rundheit

• Konzentrizität

• Engpass-Übereinstimmungstoleranz

Wenn diese Merkmale zwischen Hohlräumen wandern, ist das Ergebnis häufig:

• ungleichmäßiges Schließgefühl

• instabile Öffnungskraft

• Dichtungsvariante

• Probleme beim Zusammenpassen von Flaschenverschlüssen

3. Entlüftung und Scherkontrolle

Bei PP-, PE- und HDPE-Verschlüssen reagieren dünne Verschlussbereiche empfindlicher auf:

• Stress-Bleaching

• lokales Knacken

• Scherspuren

• Verformung in der Sperrzone

Deshalb müssen Entlüftung, Anschnittposition und Kühlbalance zusammen mit der Kappengeometrie berücksichtigt werden.

4. Kühlbilanz

Beim Kühlen geht es nicht nur um die Zykluszeit. Bei Schnappverschlüssen betrifft es außerdem:

• Schrumpfung um die Sperrzone herum

• Rundheit und Stabilität des Innendurchmessers

• Dimensionsvariation von Hohlraum zu Hohlraum

• Konsistenz des Öffnungs- und Schließgefühls

Materialien und Risikopunkte

Diese Form ist üblicherweise für Folgendes konzipiert:

• PP (Polypropylen)

• PE (Polyethylen)

• HDPE

Diese Materialien bieten die Flexibilität, die für Schnappverschlussdesigns erforderlich ist. Gleichzeitig können in dünnen Rastzonen typische Risiken entstehen:

• Aufhellung an der Schließkante

• Spannungsrisse

• um dickere Übergänge herum sinken

• Verzug oder lokaler Kollaps

• Inkonsistente Schnappkraft zwischen den Hohlräumen

Aus diesem Grund muss das Materialverhalten zusammen mit der Formgestaltung, Kühlung, Entlüftung und Entformung berücksichtigt werden.

Akzeptanzkriterien des Käufers

Bei dieser Art von Snap-on-Cap-Form legen Käufer in der Regel weniger Wert auf generische „hohe Präzision“-Angaben als vielmehr darauf, ob die Form kontrollierbare, überprüfbare Ergebnisse liefern kann.

Typische CTQ-Merkmale

• Schlosshöhe

• Schlossdicke

• Innendurchmesser

• Rundheit / Konzentrizität

• Ebenheit der Dichtfläche

• passende Flaschenhalsmaße

Typische Inspektionsmethoden

• KMG für kritische Abmessungen und Geometrie

• Rundheits-/Konzentrizitätsmessung für zylindrische Passbereiche

• optische / Profilprüfung für kleine Verriegelungsmerkmale

• Go/No-Go-Fit-Messgeräte, sofern zutreffend

Typische Testergebnisse

• FAI (Erstmusterprüfung)

• Bericht zum Dimensionsvergleich von Kavität zu Kavität

• Beispiel-Testbericht

• Vorschlag für das Formparameterfenster, sofern zutreffend

Fähigkeits-Snapshot

Hinweis:
Die Toleranzfähigkeit gilt nur für definierte CTQ-Features . Die endgültige Abnahme hängt von der Zeichnung, dem Toleranzsystem, der Projektvalidierungsmethode und dem vereinbarten Inspektionsplan ab.

Kundenspezifische Formkomponenten und austauschbare Teile

Bei Formen mit Schnappdeckel sollte nicht jede Wartung den Austausch der gesamten Form erfordern.
Je nach Formdesign können kundenspezifische Formkomponenten separat geliefert werden, darunter:

• Kerneinsätze

• Hohlraumeinsätze

• halsbezogene Formteile

• Auswerferbezogene Teile

• ausgewählte austauschbare Verriegelungskomponenten

Dies ist wichtig für Kunden, die Folgendes wünschen:

• einfachere Wartung

• schnellerer Austausch von Verschleißteilen

• geringere Ausfallzeiten in der Langzeitproduktion

• Bessere langfristige Werkzeugkontrolle

Dies steht auch in direktem Zusammenhang mit unserer Kernkompetenz im Bereich kundenspezifischer Formkomponenten und kundenspezifischer Bearbeitungsdienstleistungen.

Beispiele für Problemlösungen

1. Snap-Fit Whitening oder Cracking

Häufige Ursachen: übermäßige lokale Spannung, schlechte Entlüftung, instabiler Auswurf oder scharfe Geometrie im Verriegelungsbereich.
Unser Ansatz: Entlüftung optimieren, Entformungsstrategie steuern und Verriegelungsgeometrie zusammen mit Materialverhalten überprüfen.

2. Schleifspuren beim Entformen

Häufige Ursachen: Unterschnittfreigabe nicht ordnungsgemäß unterstützt, unzureichende Abstreifwirkung oder instabiler Freigabeweg.
Unser Ansatz: Überprüfen Sie das Entformungskonzept auf der Grundlage der Hinterschnittform und der Kappenstruktur und verwenden Sie bei Bedarf eine Abstreifplatte, einen Heber/Schieber, eine Ringfreigabe oder projektspezifische Unterstützung.

3. Variation der Schnappkraft von Hohlraum zu Hohlraum

Häufige Ursachen: Abweichungen in der Schlosshöhe, Schlossdicke, im Innendurchmesser oder in der Konzentrizität.
Unser Ansatz: Definieren Sie CTQ-Merkmale klar, prüfen Sie die Abweichungen von Kavität zu Kavität und kontrollieren Sie passungsbezogene Abmessungen durch Prozessinspektion und abschließende Validierung.

Lieferung und Validierung

Für ein Projekt wie dieses erwarten Kunden meist mehr als nur eine Gussform. Sie erwarten auch einen klaren Validierungspfad.

Typische Leistungen können sein:

• Formversuch vor dem Versand

• Erstmusterprüfbericht

• Hohlraumvergleich anhand definierter CTQ-Merkmale

• Prüfprotokoll für kritische Abmessungen

• Ersatzteilempfehlung

• Wartungsvorschläge für wichtige Verschleißbereiche

RFQ-Checkliste

Um ein genaueres Angebot für eine Schnappkappenform mit mehreren Kavitäten zu erhalten, senden Sie bitte Folgendes:

Auch wenn einige Daten noch nicht vorliegen, können wir dennoch einen ersten Überblick geben.

FAQ

Was unterscheidet eine Schnappkappenform von einer Standardkappenform?

Eine Snap-on-Kappenform muss die internen Verriegelungsmerkmale, die Hinterschnittfreigabe und die Snap-Fit-Konsistenz kontrollieren. Es geht nicht nur darum, die Kappenform zu formen, sondern auch darum, die Öffnungskraft, die Abdichtung und die Entformung über alle Kavitäten hinweg stabil zu halten.

Welche Materialien werden üblicherweise für Schnappverschlüsse verwendet?

Die meisten Schnappverschlüsse werden je nach Flexibilität und Dichtungsanforderungen des Produkts aus PP, PE oder HDPE hergestellt.

Wie kontrolliert man die Snap-Fit-Konsistenz in einem Werkzeug mit mehreren Kavitäten?

Wir konzentrieren uns auf CTQ-Merkmale wie Schlosshöhe, Schlossdicke, Innendurchmesser, Rundheit und Konzentrizität. Diese Merkmale werden durch Prozessinspektion und abschließende Maßprüfung überprüft.

Kann die Anzahl der Kavitäten angepasst werden?

Ja. Zu den gängigen Kavitätenoptionen gehören 8, 16, 24 und 32 Kavitäten . Die endgültige Wahl hängt von der Kappenstruktur, der Maschinengröße und dem Ausgabeziel ab.

Bieten Sie vor dem Versand Probetests an?

Ja. Vor dem Versand werden Formversuche und Qualitätsprüfungen durchgeführt.

Können Sie auch austauschbare Formkomponenten liefern?

Ja. Je nach Formaufbau können ausgewählte kundenspezifische Formkomponenten zur Wartung und zum Austausch separat geliefert werden.

Fordern Sie ein Angebot an

Suchen Sie nach für eine kundenspezifischen Formkomponenten , Mehrfachkavität-Spritzgussform mit Schnappverschluss oder nach einer kundenspezifischen Werkzeuglösung für die Herstellung von Kunststoffverschlüssen?

Senden Sie uns Ihre Zeichnung, Ihr Muster und Ihre Projektdetails.
Wir können Ihnen bei der Überprüfung helfen:

• Anzahl der Hohlräume

• Entformungskonzept

• CTQ-Kontrollpunkte

• Inspektionsplan

• Testversion und Lieferumfang
