In-Mold-Closing (IMC) Flip-Top-Cap-Spritzgussform für Verpackungen

IMC Flip-Top-Kappenform für Kosmetik-, Medizin- und Lebensmittelverpackungen

Wenn Sie Verpackungsprozessingenieur, Formenbauingenieur, Projektmanager, Einkäufer oder Qualitäts-/Validierungsspezialist sind und ein Flip-Top-Verschluss-Projekt evaluieren, ist diese Seite genau das Richtige für Sie.

Dies ist besonders relevant, wenn Sie von einer externen Verschließlinie auf eine IMC-Lösung umsteigen oder eine Skalierung auf 16/32 Kavitäten planen und von Anfang an die Kontrolle über Synchronisierung, Scharnierleistung und Wartungsrisiko haben müssen.

Wenn Sie derzeit Post-Moulding-Schließgeräte verwenden, kann IMC einen gesamten Prozessschritt einsparen. Damit dies jedoch in der Produktion funktioniert, müssen Steuer-, Kühl- und Verschleißkomponenten als ein System konzipiert werden.

Was eine IMC-Flip-Top-Cap-Form tatsächlich verändert

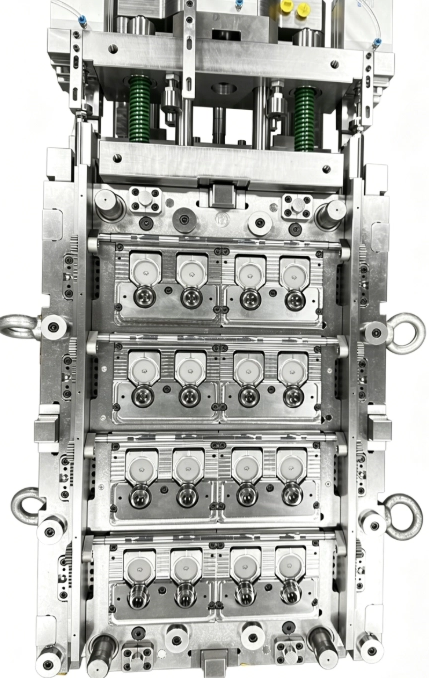

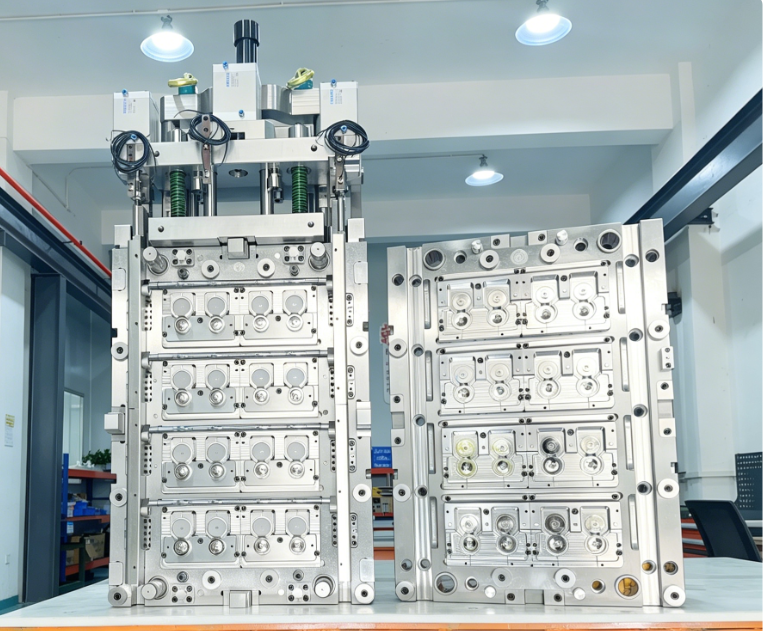

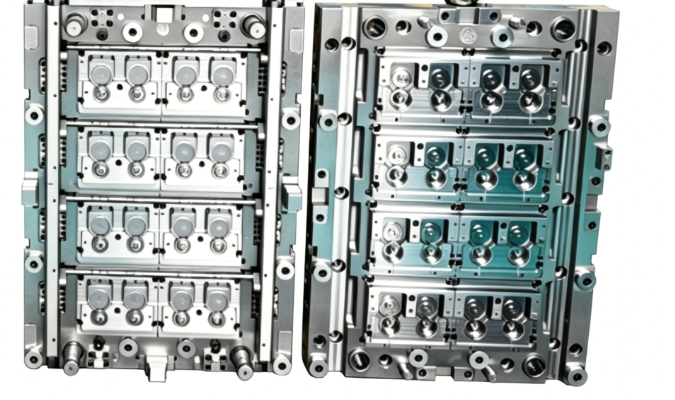

Eine IMC-Flip-Top-Kappenform verschließt die Kappe im Inneren der Form, unmittelbar nach dem Formen und vor dem Auswerfen. Dadurch ändert sich der Prozess von „Form → Auswerfen → Transfer → externes Schließen“ in „Form → Schließen → Auswerfen“.

Für Teams, die Verpackungs- und Verschlusswerkzeuge entwickeln , kann dies die Anzahl der Geräte reduzieren, das Linienlayout vereinfachen und gleichzeitig die Hygienekontrolle verbessern.

Warum Käufer sich für IMC entscheiden

• Eliminiert sekundäre Schließvorgänge.
• Reduziert das Kontaminationsrisiko durch unmittelbares Schließen nach dem Formen.
• Verbessert die Effizienz der Linie durch die Beseitigung von nachgeschalteten Schließengpässen.
• Trägt zum Schutz der Scharnierintegrität bei, während das Material weiterhin thermische Flexibilität aufweist.
• Unterstützt eine gleichmäßigere Schließkraft über alle Kavitäten hinweg.

Wo IMC-Projekte normalerweise schwierig werden

IMC ist allein aufgrund des Formens nicht schwierig. Dies ist schwierig, da Verschlusswirkung, Zeitpunkt der Kavität, Einrasttoleranz, Kühlanordnung und Wartungsstrategie alle zusammenarbeiten müssen.

1. Mechanische Zuverlässigkeit

Gestänge, Nocken, Schieber oder Bewegungselemente können blockieren oder verschleißen, wenn der Mechanismus nicht auf stabile Bewegung und Wartungszugang ausgelegt ist.

2. Multi-Cavity-Synchronisation

Bei Formen mit 16 oder mehr Kavitäten können selbst kleine Zeitunterschiede zwischen den Kavitäten die Konsistenz beim Schließen beeinträchtigen oder den Scharnierbereich beschädigen.

3. Empfindlichkeit der Schnapptoleranz

Verschlussmerkmale erfordern eine strenge Maßkontrolle. Wenn der Sitz instabil ist, kann es sein, dass die Kappe zu fest oder zu locker schließt oder die Dichtheitsanforderungen nicht erfüllt.

4. Einschränkungen des Wärmemanagements

Sobald der IMC-Mechanismus Platz im Inneren einnimmt, wird die Führung der Kühlkanäle anspruchsvoller. Ungleichmäßige Kühlung kann die Teilegeometrie verschieben und die Ausrichtung beeinträchtigen.

5. Wartungsschwierigkeiten

Wenn Verschleißteile nicht für den Austausch konzipiert sind, kann eine beschädigte Kavität zu längeren Ausfallzeiten und mehr Montageaufwand als erwartet führen.

Wie SENLAN IMC Risk in ein kontrolliertes technisches System verwandelt

Bewegungs- und Verschleißkontrolle

Wir betrachten IMC als vollständiges Engineering-System und nicht als isolierten Mechanismus. Das Bewegungsverhalten wird zusammen mit Bearbeitung, Montage, Verschleißkartierung und Wartungszugriff mithilfe der hauseigenen Prozesskette überprüft, die auf unserer Geräteseite dargestellt ist.

Kritische Passformkontrolle

Für Einrast- und Schließbereiche werden Schlüsselabmessungen anhand von Bezügen definiert und anhand der Messmethode überprüft, nicht nur anhand des Nennzeichnungswerts. Unsere umfassendere Toleranzlogik wird in diesem Artikel über die Toleranzkontrolle bei Präzisionsformkomponenten erläutert.

Wiederholbarkeit von Kavität zu Kavität

Eine stabile IMC-Leistung hängt davon ab, wie gut Bewegung und Passform in allen Hohlräumen wiederholt werden. Dies hängt eng mit den gleichen Wiederholbarkeitsprinzipien zusammen, die auch bei der Stabilisierung von Formkomponenten mit mehreren Kavitäten zum Einsatz kommen.

Austauschbare Wartungslogik

Verschleißteile und passgenaue Artikel werden unter Berücksichtigung der Austauscheffizienz entwickelt, unterstützt durch unseren Fertigungsansatz für Präzisionsformkomponenten.

Inspektion und Überprüfung

Qualitätsansprüche sollten messbar sein. Unsere Inspektionsroute basiert auf dokumentierten Verifizierungsmethoden und Maßkontrollpraktiken, die in unseren technischen Vorteilen und unserem QC-Ansatz beschrieben sind.

Was Sie normalerweise erhalten

Zu den typischen Leistungen für technische Prüfungen, interne Validierungen und Projektgenehmigungen können gehören:

• DFM-
• und IMC-Machbarkeitscheckliste.
• Zusammenfassung der Bewegungs-/Zeitsimulation.
• Zusammenfassung der Kühl-/Wärmebilanz.
• Abmessungsbericht über die gesamte Kavität mit rückverfolgbaren Daten.
• Material- und Wärmebehandlungsaufzeichnungen.
• Liste austauschbarer Ersatzteile und empfohlener

Den Stil unserer Prüfdokumentation können Sie sich im Downloadcenter vorab ansehen.

Wenn IMC gut zu Ihnen passt

• Verschleißteile Hygiene und wiederholbarer Verschluss wichtig
• 16/32 Hohlraumerweiterung, bei der das externe Schließen zum Engpass wird
• Verpackungsprojekte, die eine konstante Scharnierleistung und Schließkraft erfordern

Wenn IMC möglicherweise nicht erforderlich ist

• Kleinserienprojekte mit häufigen Geometrieänderungen
• Sehr einfache Verschlussdesigns, bei denen ein zusätzlicher IMC-Mechanismus keinen klaren ROI erzeugt

Beginnen Sie mit einer technischen Überprüfung

Anstatt sich zu früh für eine Struktur zu entscheiden, beginnen Sie mit einer IMC-Machbarkeitsprüfung basierend auf Ihrem Teil, der angestrebten Kavitation, dem Harz, den Hygieneanforderungen und dem Zyklusziel.

Primäre Maßnahme: Fordern Sie eine IMC-Machbarkeits-/DFM-Prüfung an

Zu Beginn können Sie Folgendes vorbereiten:

• 2D-/3D-Teilezeichnung
• Zielkavitation (8/16/32/andere)
• Harztyp und Hygieneanforderungen
• Maschinentonnage, falls verfügbar
• Zielzykluszeit, falls verfügbar
