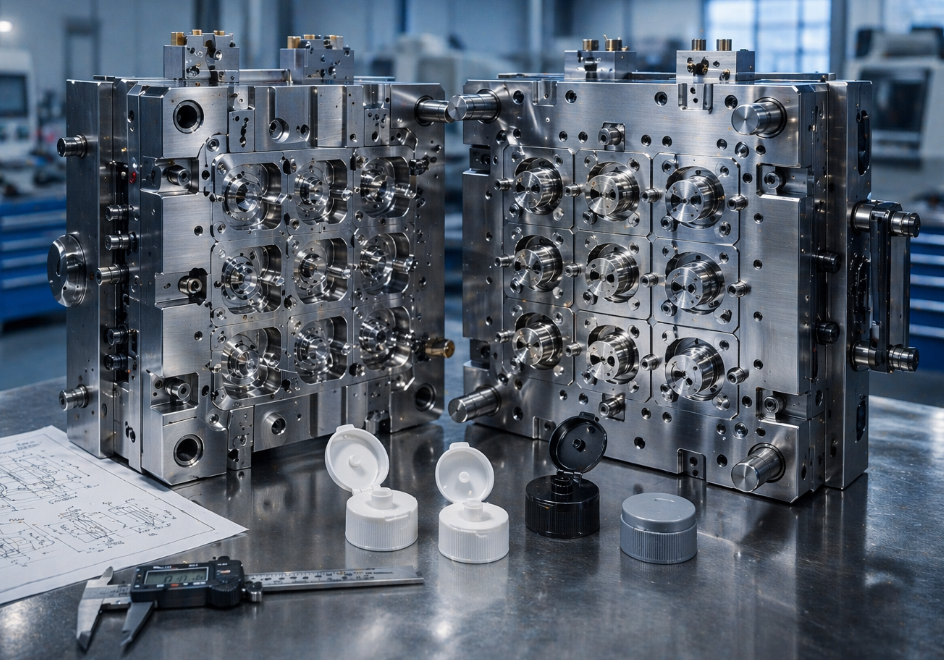

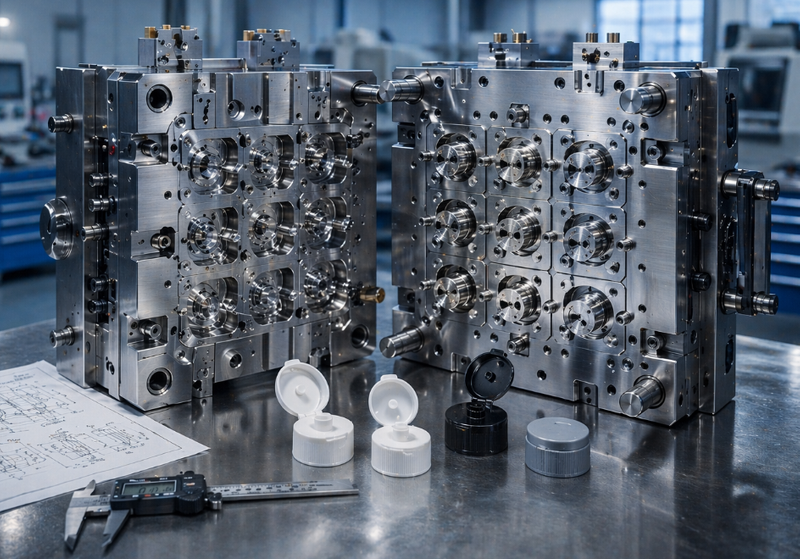

Entwicklung einer Flip-Top-Cap-Form: Was wirklich wichtig ist, bevor Sie Stahl schneiden

Eine Flip-Top-Kappenform wird selten danach beurteilt, wie sie auf einer Zeichnung aussieht. Die meisten Probleme treten später auf, nachdem das Werkzeug gebaut wurde und die Teile in Produktionsgeschwindigkeit laufen. Die Kappe lässt sich zwar öffnen und schließen, aber das Scharnier fühlt sich nicht gleichmäßig an. Der Deckel dichtet zwar ab, aber ein Hohlraum beginnt früher zu blinken als die anderen. Das Teil kann freigegeben werden, aber die Zykluszeit ist länger als erwartet oder die Wartung wird häufiger als geplant.

Deshalb sollte diese Art von Projekt nicht nur nach der Anzahl der Hohlräume oder dem Preis der Form bewertet werden. Wichtiger ist, ob das Werkzeug von einem Hersteller maßgeschneiderter Formen entwickelt wird , der die tatsächlichen Produktionsrisiken hinter Flip-Top-Verschlüssen versteht.

Das Scharnier ist normalerweise der erste Realitätscheck

Bei einer Flip-Top-Kappe ist das Scharnier nicht nur ein kleines Designdetail. In vielen Fällen ist es das erste Merkmal, das Aufschluss darüber gibt, ob die Form wirklich produktionsbereit ist.

Ein Scharnier, das im CAD korrekt aussieht, kann nach dem Formen immer noch zum Problem werden. Wenn der Scharnierbereich nicht gleichmäßig geformt ist, kann es sein, dass die Kappe zu früh weiß wird, sich zu steif anfühlt, sich zu locker anfühlt oder nach wiederholtem Öffnen und Schließen versagt. Hier beginnen sich kleine Unterschiede in der Passung des Verschlusses, der Stahlstabilität, der Verarbeitungsqualität und der Hohlraumbalance zu zeigen.

Aus diesem Grund benötigen Scharnierbereiche mehr Aufmerksamkeit, als Käufer manchmal erwarten. Dabei geht es nicht nur um die Bearbeitung der Form. Es geht auch darum, wie sich das Werkzeug nach der Wärmebehandlung verhält, wie der Formbereich fertiggestellt wird und ob die Leistung bei realen Verpackungsspritzgussanwendungen stabil bleibt.

Eine gute Form leistet mehr als nur die Freigabe des Teils

In der frühen Angebotsphase wird häufig eine einfache Frage gestellt: Kann das Teil aus der Form genommen werden?

Das ist erst der Anfang. Die bessere Frage ist, ob das Teil reibungslos, wiederholt und ohne späteren Mehraufwand entformt werden kann. Eine Form, die zwar technisch läuft, aber ständig angepasst werden muss, ist kein starkes Produktionswerkzeug. Ein Werkzeug, das nur unter engen Prozessbedingungen arbeitet, erzeugt auch Druck für die Formfabrik.

In der Praxis hängt eine stabile Veröffentlichung davon ab, dass mehrere Dinge zusammenarbeiten:

• Absperrgenauigkeit,
• Entlüftung an der richtigen Stelle,
• kontrollierter Oberflächenzustand,
• Konsistenz von Hohlraum zu Hohlraum,
• ordnungsgemäße Kühlung in sensiblen Bereichen,
• Passqualität während der Montage.

Wenn eines davon schwach ist, tritt das Problem möglicherweise nicht bei den ersten Aufnahmen auf. Es tritt normalerweise auf, nachdem die Form in die reguläre Produktion übergegangen ist.

Werkzeuge mit mehreren Kavitäten vergrößern kleine Fehler

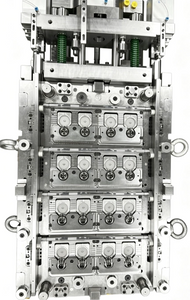

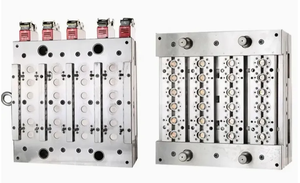

Eine Musterform mit nur einer Kavität kann viele Probleme verbergen. Eine Produktionsform mit 8 oder 16 Kavitäten kann dies nicht.

Sobald die Anzahl der Kavitäten zunimmt, kann bereits ein kleiner Unterschied in der Bearbeitung oder beim Einbau das Verhalten des Teils von Kavität zu Kavität beeinflussen. Eine Kappe kann sauber schließen. Ein anderer mag sich etwas anders anfühlen. Ein Hohlraum kann gut entlüften, während ein anderer anfängt, Luft einzuschließen. Diese Unterschiede sind zunächst oft gering, summieren sich aber in der Verpackungsproduktion schnell.

Aus diesem Grund legen Käufer häufig mehr Wert auf Ersatzteile, Einsätze und langfristige Wartungsunterstützung, insbesondere wenn das Projekt im Laufe der Zeit zuverlässige Formkomponenten erfordert .

Der Oberflächenzustand ist Teil der Funktionsweise der Form

Wenn man über Verpackungsformen spricht, denkt man oft zuerst an die Abmessungen. Aber der Zustand der Oberfläche ist genauso wichtig.

Bei Klappdeckeln haben der Poliergrad, der Texturübergang und die Qualität der Verschlussoberfläche Einfluss darauf, wie sich der Deckel löst, wie der Deckel schließt und wie stabil die Form im Laufe der Zeit bleibt. Bei manchen Designs erzeugt eine zu aggressive Oberfläche Widerstand. In anderen Fällen sieht eine unzureichende Endbearbeitung bei frühen Mustern möglicherweise akzeptabel aus, führt jedoch später zu Verschleiß oder Instabilität.

Aus diesem Grund sollte die Endbearbeitung nicht als ein kosmetischer Schritt betrachtet werden, der am Ende hinzugefügt wird. Es ist Teil der Funktion der Form. Je nach Projekt kann dies Polieren, Strukturätzen, Wärmebehandlungskontrolle oder zusätzliche Oberflächenbehandlung umfassen, wenn Verschleißfestigkeit wichtig ist.

Wenn das Verschlussdesign spezielle interne Freigabefunktionen oder nicht standardmäßige Bewegungen umfasst, müssen bei der Werkzeugüberprüfung möglicherweise auch entsprechende Lösungen für zusammenklappbare Kerne in Betracht gezogen werden.

Was Käufer oft zu spät entdecken

Viele Beschaffungsentscheidungen drehen sich immer noch um drei einfache Fragen:

• Wie viel?
• Wie schnell?
• Wie viele Hohlräume?

Diese Fragen sind wichtig, aber sie reichen nicht aus. Bei Formen mit Klappdeckel findet die sinnvollere Diskussion statt, bevor der Stahl geschnitten wird:

• Ist die Scharniergeometrie für den Langzeitguss geeignet?
• Sind die Absperrbereiche robust genug für eine wiederholte Produktion?
• Unterstützt das Hohlraumlayout eine ausgewogene Füllung?
• Wird die Form nach der SOP leicht zu warten sein?
• Können Ersatzteile mit begrenzter Montagezeit ausgetauscht werden?
• Wird der erste Versuch die richtigen Fragen beantworten und nicht nur Proben produzieren?

Ein Lieferant, der diese Punkte klar besprechen kann, ist in der Regel wertvoller als einer, der nur eine kurze Lieferzeit verspricht.

Wie wir diese Art von Projekten angehen

Bei SENLAN betrachten wir eine Flip-Top-Kappenform als Produktionswerkzeug und nicht nur als Bearbeitungsaufgabe. Die Arbeit beginnt vor der Fertigung. Die Kappenstruktur wird überprüft, die mit dem Scharnier verbundenen Risiken werden überprüft, wahrscheinliche Abschalt- und Freigabeprobleme werden berücksichtigt und die Bearbeitungsroute wird an die tatsächlichen Anforderungen des Werkzeugs angepasst.

Bei einigen Projekten besteht die Herausforderung in der Maßkonsistenz über alle Hohlräume hinweg. Bei anderen geht es um die Scharnierleistung, die Entlüftung, die Wartungshäufigkeit oder die Passungsstabilität nach der Wärmebehandlung. Der richtige Ansatz hängt von der Kappe selbst ab, nicht von einer festen Vorlage. Unsere umfassenderen technischen Vorteile ergeben sich aus der Abstimmung von Prozessentscheidungen auf die tatsächlichen Risikopunkte in der Form, anstatt jedes Verschlusswerkzeug gleich zu behandeln.

Bessere Angebote beginnen mit besseren Projektinformationen

Ein nützliches Angebot beginnt normalerweise mit mehr als einer einfachen Zeichnung. Wenn ein Käufer frühzeitig ein besseres Feedback wünscht, ist es hilfreich, Informationen wie Harztyp, Kavitätsziel, Scharniererwartungen, Oberflächenanforderungen, Maschineninformationen und Produktionsziele zu senden.

Anhand dieser Angaben kann der Lieferant beurteilen, worauf es bei dem Projekt wirklich ankommt, anstatt nur Angebote nach Form und Größe zu machen. In der Praxis führt dies später in der Regel zu einer Zeitersparnis bei der Entwurfsbestätigung, Bearbeitungsprüfung und Gussversuchsplanung. Für Käufer, die einen umfassenderen Überblick über die individuelle Projektplanung benötigen, bietet unsere Seite zu Werkzeug- und Formenlösungen einen nützlichen Ausgangspunkt.

Warum die Studienplanung kein nachträglicher Gedanke sein sollte

Bei vielen Verpackungsprojekten wird das Probeformen als letzter Kontrollpunkt betrachtet. In Wirklichkeit sollte es viel früher geplant werden.

Ein aussagekräftiger erster Versuch sollte helfen, praktische Fragen zu beantworten: Formt sich das Scharnier wie erwartet? Sind Absperrbereiche stabil? Lässt sich das Teil reibungslos lösen? Ist das Hohlraumverhalten konsistent? Gibt es Anzeichen von Unwucht, Widerstand, Grat oder lokalem Verschleißrisiko?

Wenn der Versuch anhand dieser Fragen geplant wird, ist er viel mehr als nur ein Schritt zur Probenherstellung. Es wird Teil der technischen Überprüfung.

Wenn Ihr Einkaufs- oder Technikteam während der Lieferantenbewertung unterstützendes Referenzmaterial benötigt, können Sie auch in unserem Download-Bereich nach verfügbarer Dokumentation suchen.

Letzter Gedanke

Eine Flip-Top-Kappenform ist leicht zu unterschätzen. Auf dem Papier könnte es wie ein weiterer Verpackungsverschluss aussehen. In der Produktion zeigt sich schnell, ob die Technik flach oder solide war.

Je früher die tatsächlichen Risikopunkte besprochen werden, desto besser schneidet der Schimmel später in der Regel ab. Bevor der Stahl fertiggestellt wird, lohnt es sich, den Scharnierbereich, das Absperrdesign, die Hohlraumkonsistenz, die Endbearbeitungsanforderungen und das Versuchsziel zu überprüfen. Dieses Gespräch macht oft den Unterschied zwischen einer Form, die einfach läuft, und einer, die wirklich produktionsbereit ist.
