Innovatives Spritzgießen für medizinische Geräte unterstützt die Patientenversorgung

Die Fertigungspräzision bestimmt direkt die klinischen Ergebnisse in modernen Gesundheitsumgebungen. Ein einwandfreies chirurgisches Instrument sorgt für zuverlässige Leistung, wenn Leben auf dem Spiel stehen. Der Übergang von einem validierten Prototyp zur Serienproduktion stellt eine große Herausforderung dar. Entwicklungsteams müssen die Leistung schnell skalieren und gleichzeitig strikte Compliance einhalten. Sie dürfen die Patientensicherheit nicht gefährden. Sie müssen auch eine nachhaltige Einheitsökonomie aufrechterhalten. Werkzeugbeschränkungen erzwingen oft unerwünschte Kompromisse zwischen Geschwindigkeit, Geometrie und Endqualität des Teils.

Fortschrittliche Werkzeugtechniken bieten einen leistungsstarken Weg nach vorne. Wir werden untersuchen, wie strategische Interventionen komplexe Geometrien freischalten. Sie werden entdecken, wie spezifische Ansätze eine schnelle Iteration ermöglichen. Sie erfahren, wie Sie Validierungshürden effektiv überwinden. Wir kümmern uns um die Minimierung von Implementierungsrisiken und die genaue Bewertung von Fertigungspartnern. Durch die Anwendung dieser Grundsätze stellen Sie sicher, dass Ihr Gerät sicher und effizient auf den Markt gelangt.

Wichtige Erkenntnisse

• Klinische Ausrichtung: Präzisionsspritzguss wirkt sich direkt auf die Gerätewirksamkeit aus und reduziert die Ausfallraten bei Anwendungen in der Intensivpflege.

• Kosteneffiziente Skalierbarkeit: Der Einsatz von Formeinsätzen für die Produktion medizinischer Geräte senkt die Kosten für Werkzeugrevisionen und beschleunigt die Markteinführung.

• Compliance ist nicht verhandelbar: Bei der Anbieterauswahl müssen strenge Qualitätsmanagementsysteme (QMS), ISO 13485-Zertifizierung und klare IQ/OQ/PQ-Validierungsrahmen Priorität haben.

• Risikominderung: Durch die frühzeitige Abstimmung des Design for Manufacturability (DFM) werden kostspielige Werkzeugänderungen in der Spätphase und Verzögerungen bei der Regulierung verhindert.

Überbrückung der Lücke zwischen Herstellungstoleranzen und Patientenergebnissen

Fertigungstoleranzen im Gesundheitswesen haben direkten Einfluss auf die Patientensicherheit. Kleinere Werkzeugabweichungen führen zu schwerwiegenden Bauteilausfällen. Sie gefährden leicht die Sterilitätsbarrieren. Sie lösen häufig schwerwiegende Rückrufe durch die Aufsichtsbehörden aus. Ein Bruchteil eines Millimeters macht den Unterschied zwischen einer sicheren Katheterverbindung und einem katastrophalen Flüssigkeitsleck aus. Wir müssen erkennen, wie absolute Präzision unerwünschte klinische Ereignisse verhindert. Ein mikroskopischer Blitz auf einem Spritzenkolben kann die Medikamentendosierung verändern. Man kann das Spritzgießen im Gesundheitswesen einfach nicht wie die normale Produktion von Konsumgütern behandeln.

Moderne Geräte weisen eine zunehmende physikalische Komplexität auf. Chirurgische Instrumente erfordern fortschrittliche Mikroformungsfähigkeiten. Tragbare Monitore erfordern ausgefeilte Multi-Shot-Formtechniken. Sie weisen oft hochkomplexe Innengeometrien auf. Ingenieure stehen unter enormem Druck, diese komplizierten Funktionen konsistent zu produzieren. Diagnosekassetten mit hoher Dichte basieren auf mikroskopischen Kanälen zur Verarbeitung von Blutproben. Wenn der Formvorgang den Kanal auch nur geringfügig verformt, schlägt die Diagnosemessung fehl. Diese Verschiebung der Komplexität erfordert hochentwickelte Werkzeugstrategien.

Erfolgskriterien sehen heute ganz anders aus. Wir müssen die wahren Kosten der Qualität bewerten. Die Rückverfolgbarkeit über den gesamten Lebenszyklus ist weitaus wichtiger als die Basisleistung der Einheit. Kontinuierliche Patientensicherheit bleibt der höchste Maßstab. Die Bewertung dieser Faktoren stellt die langfristige Rentabilität jedes Projekts für Gesundheitsgeräte sicher. Sie müssen den Fokus von der bloßen Lieferung von Teilen auf die Sicherstellung verlagern, dass jedes einzelne Los strenge behördliche Anforderungen erfüllt.

Best Practice: Definieren Sie immer Ihre Critical-To-Quality-Abmessungen (CTQ), bevor Sie Fertigungsangebote einholen. Die frühzeitige Klärung dieser Kennzahlen verhindert größere Fehlausrichtungen bei der Produktionsskalierung.

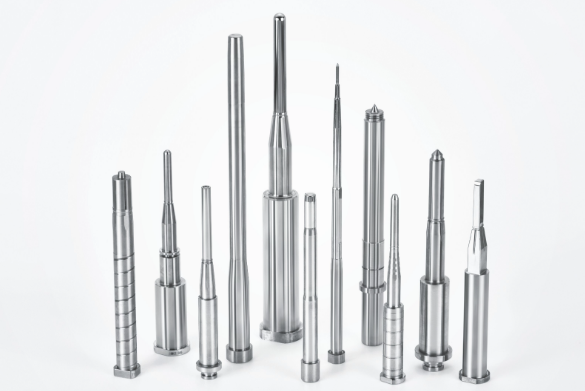

Wie Formeinsätze für medizinische Anwendungen Skalierbarkeit und Präzision steigern

Austauschbare Komponenten innerhalb einer Werkzeugbasis bieten eine enorme technische Flexibilität. Sie können bestimmte Gerätefunktionen schnell ändern. Sie vermeiden vollständig die Bearbeitung einer völlig neuen Urform. Dieser modulare Ansatz beschleunigt den gesamten Entwicklungslebenszyklus. Ingenieure verwenden Standardformbasen, um kundenspezifische Hohlraumblöcke unterzubringen. Wenn sich die Designanforderungen ändern, tauschen Sie einfach den internen Block aus. Dies reduziert die Rohstoffverschwendung. Es verkürzt die Bearbeitungszeit drastisch.

Rapid Prototyping hängt stark von dieser mechanischen Flexibilität ab. Ingenieure führen klinische Studien mit iterativen Designs durch. Sie nehmen schnelle ergonomische Anpassungen vor, basierend auf echtem Benutzer-Feedback. Die Implementierung von Formeinsätzen für medizinische Geräte treibt diesen agilen Iterationsprozess voran. Sie können mehrere Variationen eines chirurgischen Griffs effizient testen. Wenn ein Chirurg eine tiefere Griffstruktur wünscht, aktualisieren Sie lediglich den entsprechenden Einsatz. Sie müssen nicht das gesamte Projekt anhalten, um das primäre Tool neu zu erstellen.

Komplexe Geometrien erfordern hochentwickelte Werkzeuglösungen. Designer verwenden spezielle Einsätze, um anspruchsvolle mechanische Hinterschnitte zu erstellen. Diagnosegeräte benötigen oft komplizierte mikrofluidische Kanäle. Zur Befestigung der Fläschchenverschlüsse ist ein präzises Gewinde erforderlich. Diese Funktionen erreichen Sie durch spezielle Einsatzkonfigurationen. Diese fortschrittlichen Methoden eröffnen neue Designmöglichkeiten.

• Beim Insert-Molding werden starre Strukturkunststoffe nahtlos miteinander verbunden.

• Beim Umspritzen werden weiche, biokompatible Elastomere für den Benutzerkomfort integriert.

• Gewindeeinsätze sorgen für sichere, auslaufsichere mechanische Befestigungspunkte.

• Mikrostrukturierte Einsätze schaffen Kanäle für flüssigkeitsdynamische Tests.

Diese Flexibilität stellt sicher, dass wir Geräte für Endbenutzer optimieren. Ergonomische OP-Griffe verringern die Ermüdung des Chirurgen bei langen Operationen erheblich. Sichere Verbindungen verhindern gefährliche Flüssigkeitslecks bei intravenösen Eingriffen. Sie finalisieren diese kritischen physikalischen Details, bevor Sie sich für den vollständigen Lock-in mit hoher Kavitation entscheiden.

Wesentliche Bewertungskriterien für Partner im Bereich Medical Moulding

Durch die Wahl des richtigen Fertigungspartners werden enorme regulatorische Risiken gemindert. Die obligatorische ISO 13485-Zertifizierung beweist grundlegende organisatorische Kompetenz. Die Konformität mit FDA CFR 21 Part 820 gewährleistet die strikte Einhaltung der Qualitätssystemvorschriften. Die Einrichtungen müssen über spezielle Reinraumfunktionen der Klasse VII oder VIII verfügen. Reinräume kontrollieren die Partikelbelastung in der Luft während kritischer Formungsphasen sorgfältig. Sie halten ein bestimmtes Feuchtigkeitsniveau aufrecht. Sie stabilisieren die Temperaturen, um einen Polymerabbau während der Verarbeitung zu verhindern.

Ebenso wichtig bleibt die Materialkompetenz. Ihr Partner muss komplexe medizinische Polymere genau verstehen. PEEK bietet eine außergewöhnliche chemische Beständigkeit für sterilisierbare Werkzeuge. Ultem bietet eine hervorragende mechanische Festigkeit unter Belastung. Medizinische Silikone gewährleisten eine hohe Biokompatibilität bei längerem Hautkontakt. Die Rückverfolgbarkeit auf Chargenebene verhindert gefährliche Harzverunreinigungen. Strenge Qualitätskontrollen der Lieferanten schützen die grundlegende Integrität Ihrer Rohstoffe. Ein starker Partner prüft seine Harzlieferanten kontinuierlich.

Die Prozessfähigkeit bestimmt die Konsistenz bei der Herstellung großer Stückzahlen. Sie müssen die Daten der statistischen Prozesskontrolle (SPC) sorgfältig auswerten. Hohe Cpk-Werte weisen auf einen stabilen, hochgradig wiederholbaren Herstellungsprozess hin. Ein Cpk von 1,33 stellt einen leistungsfähigen Prozess dar. Ein Cpk von 1,67 oder höher zeigt eine außergewöhnliche statistische Kontrolle. Durch die Automatisierung werden gefährliche Keimbelastungsrisiken weiter reduziert.

1. Fordern Sie historische Cpk-Daten für ähnliche Teilegeometrien an.

2. Überprüfen Sie Reinraum-Zertifizierungsprotokolle und Routinen zur Überwachung der Partikelanzahl.

3. Überprüfen Sie ihre Rohstoffquarantäne- und Chargenfreigabeverfahren.

4. Sehen Sie sich ihre Systeme zur automatisierten Teileentnahme und visuellen Inspektion an.

5. Untersuchen Sie den Verlauf ihrer Korrektur- und Vorbeugungsmaßnahmen (CAPA).

Die automatisierte Teileentnahme schränkt den menschlichen Kontakt drastisch ein. Visuelle Inspektionssysteme erkennen mikroskopisch kleine Schönheitsfehler zuverlässig. Sie leiden nie unter Ermüdung des Bedieners. Diese Systeme stellen sicher, dass jedes gelieferte Teil Ihren genehmigten Spezifikationen entspricht.

Implementierungsrisiken: Tools, Validierung und DFM-Realitäten

Der Übergang in die klinische Produktion bringt mehrere harte Umsetzungsrealitäten ans Licht. Die medizinische Validierung erfordert viel Zeit und umfangreiches Kapital. Das Installationsqualifizierungs- (IQ), Betriebsqualifizierungs- (OQ) und Leistungsqualifizierungs- (PQ) Rahmenwerk erfordert eine strenge Dokumentation. Die Auswahl von Anbietern, die mit diesen Protokollen nicht vertraut sind, führt zu schwerwiegenden kommerziellen Engpässen. Sie missverstehen häufig die erforderlichen statistischen Konfidenzintervalle. Sie versäumen es, die Prozessparameter während der OQ-Phase angemessen zu hinterfragen. Dies führt zu instabilen Produktionsabläufen.

Werkzeugverschleiß wirkt sich direkt auf die Langlebigkeit Ihrer Produktion aus. Vollständig gehärtete H13-Stahlwerkzeuge halten Millionen schneller Zyklen stand. Auswechselbare Werkzeugkomponenten bieten manchmal eine geringere Haltbarkeit. Sie müssen die Vorabflexibilität mit den erwarteten Produktionsmengen abwägen. Durch den gezielten Austausch verschlissener Komponenten werden Grate oder Maßabweichungen vermieden. Der Einsatz von Formeinsätzen für die medizinische Produktion ermöglicht eine gezielte Wartung. Sie ersetzen stark beanspruchte Angussbereiche, anstatt die gesamte Werkzeugbasis wegzuwerfen.

Die Lücke im Design for Manufacturability (DFM) zerstört Projektzeitpläne. Das Versäumnis, Formexperten frühzeitig einzubeziehen, führt zu schwerwiegenden Problemen. Komplexe medizinische Teile weisen häufig sichtbare Einfallstellen auf. Aufgrund der ungleichmäßigen Kühlung kommt es bei ihnen zu strukturellen Verformungen. Eingeschlossene Luft führt zu gefährlichen Hohlräumen in kritischen Strukturbereichen. Eine frühzeitige technische Zusammenarbeit verhindert diese Mängel vollständig. Ein solider Partner passt die Wandstärke an, bevor Stahl geschnitten wird.

Lieferketten bringen deutliche betriebliche Schwachstellen mit sich. Die Beschaffung proprietärer Materialien aus einer Hand birgt ein enormes Unternehmensrisiko. Verzögerungen bei Werkzeugkomponenten bringen ganze Fertigungslinien zum Stillstand. Sie benötigen einen klaren, umsetzbaren Notfallplan. Redundante Beschaffungsstrategien schützen Ihre kritischen Markteinführungstermine. Qualifizieren Sie bei Ihren ersten Zulassungsanträgen immer mehrere Harzäquivalente.

Häufiger Fehler: Die PQ-Phase überstürzen, indem drei aufeinanderfolgende Chargen am selben Tag ausgeführt werden. PQ muss eine Langzeitstabilität aufweisen. Sie sollten die Läufe mehrere Tage voneinander trennen, um Umgebungs- und Setup-Variationen zu berücksichtigen.

Auswahllogik: Übergang vom Prototyp zur Produktion

Der Übergang vom Prototyp zur Produktion erfordert eine äußerst logische Lieferantenauswahl. Sie müssen ihren DFM-Prozess gründlich prüfen. Nehmen Sie Anbieter in die engere Wahl, die eine umfassende Formflussanalyse anbieten. Sie müssen sofort umsetzbares Design-Feedback geben. Lehnen Sie Anbieter ab, die eine eingereichte CAD-Datei einfach blind akzeptieren. Echte Partner identifizieren potenzielle Formfehler proaktiv. Sie schlagen strategische Entformungswinkel vor, um den Teileauswurf zu verbessern.

Bewerten Sie die Skalierbarkeit über den gesamten Gerätelebenszyklus hinweg. Ein Partner muss die Kleinserienproduktion für erste klinische Studien effektiv abwickeln. Sie müssen später auch Produktionswerkzeuge mit hoher Kavitation nahtlos verwalten. Nahtlose Übergänge verhindern Verzögerungen beim Technologietransfer. Sie gewährleisten in den frühen Skalierungsphasen eine gleichbleibende Qualität. Wenn ein Partner vollständig auf externe Werkzeugbaubetriebe setzt, erhöht sich Ihr Risikoprofil erheblich.

Analysieren Sie Vorschläge, die über die anfänglichen Stückzahlen hinausgehen. Bewerten Sie die Wartungsgarantien für Werkzeuge sorgfältig. Bewerten Sie die Annahmen zur Ausschussrate realistisch. Berücksichtigen Sie explizit die Funktionen zur Validierungsunterstützung. Sie möchten einen umfassenden Überblick über die betriebliche Effizienz. Hohe Ausschussquoten schmälern stillschweigend die Margen von Millionen von Einheiten. Eine robuste Validierungsunterstützung verhindert einen regulatorischen Stillstand.

Die Formulierung einer Angebotsanfrage (RFQ) erfordert strenge Details. Ihre Ausschreibung muss ausdrücklich Validierungsfristen vorschreiben. Darin sollten die Reinraumspezifikationen klar dargelegt werden. Materialbeschaffungsstrategien müssen hochtransparent bleiben. Klare technische Erwartungen verhindern nachgelagerte technische Überraschungen. Verwenden Sie einen strukturierten Logikablauf, um jeden Vorschlag zu bewerten.

Abschluss

Die bloße Behandlung des Spritzgießens als Massendienstleistung führt zu Betriebsausfällen. Es stellt eine entscheidende Erweiterung der direkten Patientenversorgung dar. Jede physikalische Dimension beeinflusst die klinische Sicherheit grundlegend. Strategische Werkzeuge mindern erhebliche Fertigungsrisiken. Es beschleunigt die Markteinführung lebensverbessernder Geräte. Durch die Nutzung austauschbarer Komponenten bleiben Sie während der Entwurfsphase flexibel.

Sie müssen strengen Compliance-Protokollen Priorität einräumen. Validierte Prozesse schützen Patienten und den Ruf Ihrer Marke. Erkennen Sie den Werkzeugverschleiß und planen Sie die Wartung proaktiv. Fordern Sie vollständige Transparenz über den Reinraumbetrieb und die Materialbeschaffung. Wahre Präzision erfordert systematisches Engagement für Qualitätstechnik.

Funktionsübergreifende Teams müssen frühzeitig zusammenarbeiten. Technik-, Qualitäts- und Beschaffungsabteilungen sollten sofort DFM-Gespräche einleiten. Eine proaktive Abstimmung verhindert regulatorische Verzögerungen im Spätstadium. Es gewährleistet eine robuste Geräteleistung. Beginnen Sie noch heute mit der Prüfung Ihrer potenziellen Fertigungspartner, um einen reibungslosen Produktionsstart sicherzustellen.

FAQ

F: Was sind die Hauptvorteile der Verwendung von Formeinsätzen für Werkzeuge für medizinische Geräte?

A: Sie ermöglichen kostengünstige Design-Iterationen und schnellere Durchlaufzeiten für klinische Studien. Ingenieure können komplexe Geometrien oder alternative Texturen schnell testen, ohne die gesamte Urformbasis auszutauschen. Diese Modularität reduziert Materialverschwendung, senkt die anfänglichen Werkzeugausgaben und beschleunigt den agilen Entwicklungszyklus erheblich.

F: Wie validiert ein Hersteller einen medizinischen Spritzgussprozess?

A: Hersteller verwenden ein standardmäßiges dreiphasiges Rahmenwerk. Die Installationsqualifizierung (IQ) überprüft, ob die Geräteeinrichtung den Spezifikationen entspricht. Bei der Betriebsqualifizierung (OQ) werden Prozessgrenzen getestet, um Funktionsgrenzen festzulegen. Die Leistungsqualifizierung (PQ) bestätigt die Langzeitstabilität durch die Ausführung mehrerer diskreter Chargen unter Standardbedingungen, um die strikte Einhaltung gesetzlicher Vorschriften sicherzustellen.

F: Erhöht Reinraum-Spritzguss die Stückkosten erheblich?

A: Umweltkontrollen und strenge Kleidungsprotokolle führen zu Vorabprämien für den Betrieb. Durch die Vermeidung keimbedingter Produktrückrufe und die Verhinderung fehlgeschlagener Sterilisationschargen konnten diese Prämien jedoch vollständig ausgeglichen werden. Die Investition in die Reinraumfertigung schützt die Markenintegrität und sorgt letztendlich für einen konsistenten und sicheren Geräteeinsatz.

F: Was ist die typische Vorlaufzeit für kundenspezifische medizinische Spritzgussformen?

A: Die Herstellung kundenspezifischer Formen dauert in der Regel 4 bis 12 Wochen. Der genaue Zeitrahmen hängt stark von der geometrischen Komplexität, der Verwendung austauschbarer Einsätze und der erforderlichen Stahlhärte ab. Eine umfassende IQ/OQ/PQ-Validierung verlängert die Zeit erheblich, bevor Sie das Gerät kommerziell freigeben können.
