Kern und Hohlraum für Spritzguss

Das Design und die Bearbeitung des Kerns und der Kavität bestimmen die Brauchbarkeit jedes Spritzgussteils. Sie legen die Werkzeugkosten im Voraus genau fest und gestalten gleichzeitig Ihre endgültige Stückökonomie über den Produktionslauf hinweg. Die Bewertung des Formendesigns geht weit über die bloße Überprüfung der grundlegenden Teilegeometrie hinaus. Beschaffungs- und Konstruktionsteams müssen sorgfältig analysieren, wie Hersteller kritische Trennlinien, Entformungsschrägen und Werkzeuge für interne Merkmale angehen. Eine konsequente Vorplanung minimiert die Zykluszeiten und beugt aktiv kostspieligen Fehlern in der Massenproduktion vor. In diesem Leitfaden werden die komplexen technischen Gegebenheiten des Kern- und Hohlraumdesigns direkt aufgeschlüsselt. Sie werden spezifische Anwendungsfälle für wesentliche Formkomponenten wie den Kernstift entdecken. Außerdem erläutern wir die strengen Bewertungskriterien, die für die Auswahl eines äußerst zuverlässigen Spritzgusspartners für Ihr nächstes Fertigungsprojekt erforderlich sind.

Wichtige Erkenntnisse

• Der Hohlraum (A-Seite) bestimmt das kosmetische Äußere und erfordert eine Hochglanzbearbeitung, während der Kern (B-Seite) die innere Struktur bildet und die Auswurfmechanismen beherbergt.

• Die Integration eines Kernstifts ist eine kostengünstige Strategie zum Formen präziser Innenlöcher und Hohlräume, erfordert jedoch eine strenge Toleranzkontrolle, um eine Durchbiegung während des Einspritzens zu verhindern.

• Die Bewertung eines Werkzeugpartners erfordert die Beurteilung seiner DFM-Fähigkeiten (Design for Manufacturability), insbesondere der Art und Weise, wie er Formschrägen, Schrumpfungsraten und die Platzierung der Trennfugen verwaltet.

• Die Auswahl des Werkzeugmaterials (z. B. Aluminium für den Prototypenbau vs. gehärteter Stahl für die Produktion) wirkt sich direkt auf die Skalierbarkeit, die Lebensdauer der Form und die Vorabinvestitionen aus.

Die geschäftlichen Auswirkungen des Kern- und Hohlraumlayouts

Jede während der Formgestaltungsphase getroffene Entscheidung hat schwerwiegende finanzielle Auswirkungen. Die räumliche Anordnung hat direkten Einfluss auf die physikalische Größe der benötigten Formbasis. Ein ausgedehntes, ineffizientes Layout erfordert einen massiven Stahlblock. CNC-Maschinen benötigen zum Fräsen großer Stahlblöcke deutlich mehr Stunden. Dies treibt Ihre anfängliche Kapitalinvestition direkt in die Höhe. Umgekehrt reduziert ein kompaktes und optimiertes Layout die Formbasisgröße. Es verkürzt die Bearbeitungsstunden und beschleunigt den gesamten Werkzeugplan.

Die Optimierung der Zykluszeit hängt stark vom Thermomanagement ab. Die Beziehung zwischen dem Kern, der Kavität und den internen Kühlkanälen bestimmt die Erstarrungsgeschwindigkeit des Teils. Konforme Kühlkanäle umschließen eng die komplexen Geometrien der Kavität. Sie entziehen die Wärme schnell und gleichmäßig. Eine schnellere Abkühlung verkürzt die Zykluszeiten drastisch. Wenn Teile schneller abkühlen, erhöht sich Ihr stündlicher Produktionsertrag. Hohe Erträge verteilen die anfänglichen Werkzeuginvestitionen schnell auf mehr Einheiten.

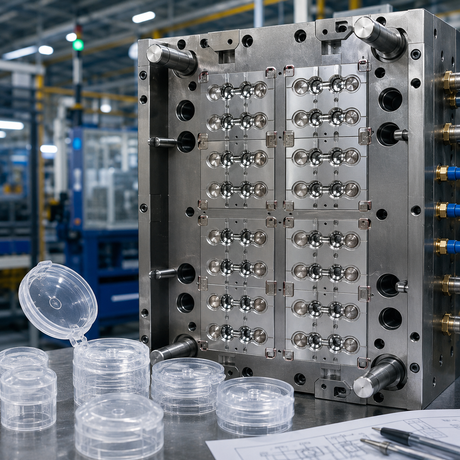

Designer müssen ständig kosmetische und strukturelle Kompromisse eingehen. Verbraucher interagieren direkt mit der Hohlraumseite eines Produkts. Wir bezeichnen dies als A-Seite. Es bleibt während des Formzyklus stationär. Diese stationäre Beschaffenheit ermöglicht makellose Oberflächen. Auf der Kernseite sind hingegen die beweglichen Auswurfmechanismen untergebracht. Auswerferstifte hinterlassen unweigerlich schwache Spuren auf der Kunststoffoberfläche. Ingenieure richten das äußere Erscheinungsbild des Produkts absichtlich an der Hohlraumseite aus. Sie ordnen die verborgenen, strukturellen Merkmale dem Kern zu. Diese Strategie verhindert hässliche Auswurfspuren auf Oberflächen, die dem Verbraucher zugewandt sind.

Best Practices für die Kernoptimierung

• Halten Sie die Innenwandstärken gleichmäßig, um unterschiedliches Schrumpfen zu verhindern.

• Planen Sie die Kühlkanalwege, bevor Sie das Kernlayout fertigstellen.

• Positionieren Sie die Auswurfpunkte ausschließlich auf nicht kosmetischen Innenflächen.

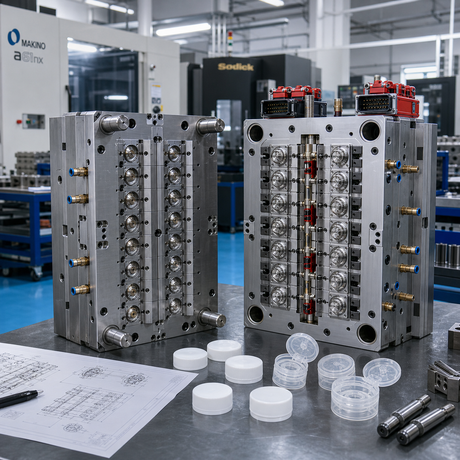

Kern vs. Hohlraum: Bearbeitungsrealität und Kostenauswirkungen

Für eine effektive Projektplanung ist es wichtig, die unterschiedlichen Bearbeitungsrealitäten beider Hälften zu verstehen. Der Hohlraum bildet die Außengeometrie. Da es die ästhetische Qualität des Endteils bestimmt, ist eine umfassende Oberflächenbearbeitung erforderlich. Maschinisten verbringen Stunden damit, bestimmte Texturen aufzutragen, den Stahl zu polieren oder die elektrische Entladungsbearbeitung (EDM) für feine Details zu nutzen. Hochglänzende Spiegeloberflächen erfordern sorgfältige Handarbeit. Diese Oberflächenvorbereitung verschlingt einen großen Teil des Werkzeugbudgets.

Der Kern bildet die Innengeometrien. Es entstehen die inneren Rippen, Vorsprünge und Schnappverbindungen, die für die strukturelle Integrität erforderlich sind. Der Kern beherbergt auch komplexe bewegliche Komponenten wie Heber und Schieber. Die Ausrichtung ist hier unglaublich wichtig. Maschinisten müssen sicherstellen, dass der Kern perfekt mit der Kavität übereinstimmt. Schon geringe Fluchtungsfehler führen zu ungleichmäßigen Wandstärken. Unebene Wände führen während der Abkühlphase zu starkem Verzug.

Das Trennlinienparadigma stellt den physischen Schnittpunkt dar, an dem sich Kern und Hohlraum treffen. Diese Grenze bestimmt Ihr Flash-Risiko. Flash entsteht, wenn geschmolzener Kunststoff durch winzige Lücken zwischen den Formhälften austritt. Um Grate zu verhindern, ist eine Bearbeitungspräzision im Mikrometerbereich erforderlich. Wenn die Trennfuge schlecht gestaltet ist, stehen hohe Anforderungen an die Nachbearbeitung an. Der Bediener muss jedes einzelne Teil manuell von Graten befreien. Diese Handarbeit ruiniert die Produktionsökonomie.

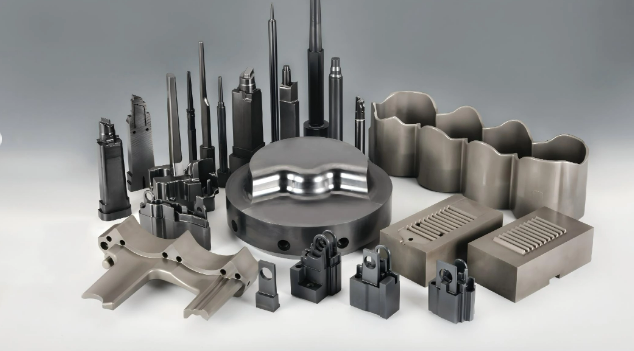

Technische komplexe interne Merkmale: Die Rolle des Kernstifts

Moderne Produktdesigns erfordern häufig präzise Durchgangslöcher, Sacklöcher oder komplexe Innenhohlräume. Die direkte Bearbeitung dieser Merkmale in einen massiven Stahlblock ist äußerst ineffizient. Stattdessen verwenden Werkzeughersteller eine spezielle, austauschbare Stahlkomponente. Durch die Integration eines Kernstifts in die Kernseite der Form können Sie diese internen Merkmale einwandfrei erzeugen. Sie machen komplexe und kostspielige Nebenmaßnahmen überflüssig.

Das Kosten-Ertrags-Verhältnis ist hier sehr günstig. Der Versuch, tiefe Hinterschnitte direkt in den Kernblock einzuarbeiten, nimmt übermäßig viel CNC-Zeit in Anspruch. Die Verwendung hydraulischer Schieber erhöht die mechanische Komplexität und den Wartungsaufwand. Ein einfacher Stift erzielt das gleiche geometrische Ergebnis für Merkmale parallel zur Zeichenlinie. Dies reduziert die Gesamtkomplexität der Form drastisch. Eine geringere Komplexität führt direkt zu schnelleren Werkzeugdurchlaufzeiten.

Die Materialauswahl bestimmt die Haltbarkeit der Komponente. Diese Stifte sind während der Produktion einer enormen Belastung ausgesetzt. Sie sind wiederholten Temperaturwechseln und einem starken Einspritzdruck durch geschmolzenes Polymer ausgesetzt. Deshalb bearbeiten Werkzeugbauer sie aus hochhartem Werkzeugstahl. Zur Standardauswahl gehören H13-Stahl oder gehärteter Edelstahl. Diese robusten Materialien halten aggressiven Temperaturschocks stand, ohne zu reißen. Sie halten über Tausende von Produktionszyklen hinweg enge Maßtoleranzen ein.

Der modulare Aufbau bietet unglaubliche Wartungsvorteile. Werkzeugverschleiß ist in der Massenproduktion eine unvermeidbare Realität. Wenn ein integriertes Kernelement bricht, müssen Sie die gesamte Form herausziehen und den Block neu bearbeiten. Dies führt zu wochenlangen, teuren Ausfallzeiten. Umgekehrt ermöglichen modulare Bauweisen einen schnellen Austausch. Wenn ein Stift abgenutzt ist oder bricht, tauschen Wartungstechniker ihn einfach in der Werkstatt aus. Die Produktion wird in Stunden und nicht in Wochen wieder aufgenommen.

Bewertungskriterien für Formenwerkzeuge und Skalierbarkeit

Die Wahl des richtigen Werkzeugmaterials bestimmt Ihre Skalierbarkeit. Ingenieure wählen in der Regel Aluminium für die Validierung kleiner Stückzahlen. Aluminiumäquivalente werden auf CNC-Fräsmaschinen schnell verarbeitet. Sie bieten geringere Vorabkosten und viel kürzere Vorlaufzeiten. Allerdings ist Aluminium weich. Es bleibt sehr anfällig für schnelleren Verschleiß. Abrasive Polymere führen zu einer schnellen Erosion von Aluminiumdetails.

Gehärteter Stahl ist der Goldstandard für die Massenproduktion. Werkzeugstähle wie H13 oder S7 erfordern ein hohes Anfangskapital. Das Bearbeiten und Polieren dauert länger. Dennoch garantieren sie absolute Formstabilität über Millionen von Zyklen. Wenn Sie eine langfristige Skalierbarkeit planen, bietet gehärteter Stahl die niedrigste Amortisationsrate pro Teil. Es hält Injektionsumgebungen mit hohem Druck stand, ohne nachzugeben.

Präzision hat direkten Einfluss auf die Teilequalität. Sie müssen die CNC- und EDM-Fähigkeiten eines Anbieters genau bewerten. High-End-Erodiermaschinen brennen präzise Details mit einer Genauigkeit im Mikrometerbereich in Stahl. Diese extreme Präzision stellt sicher, dass Kern und Hohlraum perfekt zusammenpassen. Eine perfekte Verbindung schließt geschmolzenen Kunststoff aus und verhindert einen Grat vollständig. Die Toleranzen müssen über die gesamte Trennlinie hinweg äußerst eng bleiben.

Die Validierung des Schrägenwinkels dient als obligatorischer DFM-Prüfpunkt. Vertikale Wände erzeugen während der Auswurfphase Reibung. Ohne Formschräge bildet das Kunststoffteil eine Vakuumdichtung gegenüber dem Stahl. Die Auswurfstifte durchstechen das Teil und versuchen es herauszudrücken. Der DFM-Prozess muss eine ausreichende Formschräge sowohl an den Kern- als auch an den Hohlraumwänden aufweisen. Ingenieure wenden typischerweise einen Tiefgang von 1° bis 3° an. Diese leichte Verjüngung gewährleistet einen sauberen, spannungsfreien Teileauswurf ohne Riefenbildung auf der Oberfläche.

Implementierungsrisiken: Schrumpfung, Durchbiegung und Mängel

Die Ausführung von Werkzeugen birgt inhärente mechanische Risiken. Die Durchbiegung des Kernstifts stellt eine ernsthafte Bedrohung für die Teilegenauigkeit dar. Geschmolzener Kunststoff dringt unter extremem Druck in die Kavität ein. Es fließt wie ein reißender Fluss. Lange, dünne Stifte sind enormen Kräften ausgesetzt. Ein schlecht abgestützter Kernstift verbiegt sich unter diesem Druck. Dieses Biegen führt zu außermittigen Löchern oder zu völlig gebrochenen Werkzeugen in der Presse. Ingenieure mildern dies, indem sie strenge Längen-Durchmesser-Verhältnisse (L/D) einhalten. Sie verwenden außerdem Trittstifte oder ineinandergreifende Hohlraummerkmale, um die Spitze sicher zu verankern.

Eine Fehleinschätzung der thermischen Schrumpfung beeinträchtigt die Maßhaltigkeit. Alle Polymere schrumpfen, wenn sie in der Form abkühlen. Teilkristalline Kunststoffe schrumpfen deutlich stärker als amorphe Kunststoffe. Der Kunststoff umschließt die Kernseite buchstäblich fest, während sich sein Volumen verringert. Wenn es den Ingenieuren nicht gelingt, die Schrumpfrate des spezifischen Polymers genau zu berechnen, binden die Teile aggressiv an den Kern. Sie werden die dimensionalen Qualitätssicherungstests vollständig nicht bestehen. Werkzeugbauer müssen den Formhohlraum größer skalieren als das fertige Teil, um dieser unvermeidlichen Schrumpfung Rechnung zu tragen.

Der Auswurfstress wirkt sich stark auf die B-Seite aus. Um ein heißes, leicht weiches Kunststoffteil von einem Stahlkern abzudrücken, ist eine erhebliche mechanische Kraft erforderlich. Wenn Auswerferstifte schlecht platziert sind, konzentrieren sie die Belastung auf kleine Bereiche. Dadurch kommt es zu deutlichen Bauteilverformungen bzw. sichtbaren Weißbrüchen. Sie mindern dieses Risiko, indem Sie größere Auswerferstifte verwenden. Alternativ verteilt die Verwendung spezieller Abstreifplatten die Auswurfkraft gleichmäßig über den gesamten Umfang des Teils. Dadurch wird sichergestellt, dass das Teil seine strukturelle Integrität behält, wenn es aus der Presse fällt.

Auswahl Ihres Spritzgusspartners

Der Übergang von einer digitalen CAD-Datei zu einer physischen Stahlform erfordert großes Vertrauen. Die Bewertung potenzieller Fertigungspartner erfordert eine strukturierte Vorgehensweise. Sie müssen über die grundlegenden Fähigkeiten hinausblicken und ihre technische Methodik untersuchen.

1. Fordern Sie DFM-Transparenz: Ein zuverlässiger Partner stellt immer einen DFM-Bericht im Voraus zur Verfügung. In diesem Dokument müssen die vorgeschlagenen Trennlinien, Angusspositionen und die Entwurfsanalyse detailliert beschrieben werden. Es sollte die genaue Platzierung der Kernstifte anzeigen, bevor Stahl geschnitten wird. Diese Transparenz verhindert spätere kostspielige Neugestaltungen.

2. Bewerten Sie die Möglichkeiten der internen Werkzeugherstellung: Stellen Sie fest, ob der Hersteller den Kern und die Kavität direkt im eigenen Haus bearbeitet. Ausgelagerte Werkzeuge führen zu Kommunikationsverzögerungen. Interne Werkzeuge ermöglichen im Allgemeinen eine viel schnellere Fehlerbehebung. Außerdem werden die Qualitätskontrollschleifen zwischen den CNC-Bedienern und den Formtechnikern verschärft.

3. Überprüfen Sie den Lebenszyklus-Support: Die Wartung der Form ist für den langfristigen Erfolg nicht verhandelbar. Suchen Sie nach Anbietern, die kontinuierliche Formenwartungsprogramme anbieten. Sie sollen je nach Stahlklasse eine bestimmte Schusszahl garantieren. Stellen Sie außerdem sicher, dass sie über klare, schriftliche Richtlinien zum Besitz und zur Übertragbarkeit von Werkzeugen verfügen.

4. Bewerten Sie Qualitätssicherungsprotokolle: Fragen Sie, wie sie die Maßhaltigkeit überprüfen. Überlegene Partner nutzen Koordinatenmessgeräte (CMM), um die Stahlform und die ersten Kunststoffteile zu prüfen.

Die Auswahl eines Partners ausschließlich auf der Grundlage von Vorab-Werkzeugangeboten führt oft zu einer schlechten langfristigen Wirtschaftlichkeit. Konzentrieren Sie sich ausschließlich auf die technische Genauigkeit und die Strategien zur Fehlervermeidung.

Abschluss

Die präzise Konstruktion des Kerns und der Kavität bleibt der entscheidende Faktor für den Erfolg des Spritzgusses. Die richtige räumliche Gestaltung bestimmt die Qualität des Endteils, eliminiert Grate und optimiert die Kühlzyklen. Durch den strategischen Einsatz interner Komponenten bleibt die Gesamtkomplexität der Form gering und die Werkzeugkosten überschaubar. Die frühzeitige Behebung von Entformungsschrägen und Schwindungen verhindert schwerwiegende Fehler in der Produktionslinie.

Für den erfolgreichen Übergang vom Prototypenentwurf zur Massenproduktion in großen Stückzahlen ist ein Fertigungspartner erforderlich, der sich vollständig auf evidenzbasierte DFM-Praktiken verlässt. Transparente Werkzeugmethoden stellen sicher, dass Ihre Kapitalinvestition zu einer langlebigen, hocheffizienten Form führt.

Machen Sie den nächsten Schritt bei der Validierung Ihres Produktdesigns. Laden Sie noch heute Ihre CAD-Datei für eine umfassende DFM-Analyse hoch. Sie erhalten detaillierte Empfehlungen zur Kern- und Kavitätsanordnung sowie präzise Kostenvoranschläge für die Werkzeuge.

FAQ

F: Was ist der Unterschied zwischen einem Kern und einer Kavität beim Spritzgießen?

A: Die Kavität ist die konkave, stationäre Hälfte der Form, die das Äußere des Teils formt. Der Kern ist die konvexe, bewegliche Hälfte, die den Innenraum formt und das Teil aus der Form drückt.

F: Wann sollte bei der Formenkonstruktion ein Kernstift verwendet werden?

A: Ein Kernstift sollte verwendet werden, wenn ein Teil präzise innere Löcher, Kanäle oder Hohlräume erfordert, die parallel zur Ziehlinie verlaufen. Es ist eine kostengünstige Alternative zu komplexen Formmechanismen.

F: Wie wirkt sich die Länge des Kernstifts auf die Teilequalität aus?

A: Zu lange Kernstifte können durch den Druck des geschmolzenen Kunststoffs verbogen werden, was zu außermittigen Löchern oder gebrochenen Werkzeugen führen kann. Um die Stabilität zu gewährleisten, müssen Ingenieure strenge Längen-Durchmesser-Verhältnisse einhalten.

F: Wie verhindern Hersteller Grate zwischen Kern und Hohlraum?

A: Grate werden durch den Einsatz hochpräziser CNC- und EDM-Bearbeitung verhindert, um sicherzustellen, dass die Passflächen (Trennlinie) von Kern und Hohlraum mit einer Toleranz nahe Null schließen und gleichzeitig eine richtig kalibrierte Schließkraft während des Einspritzens gewährleistet ist.
