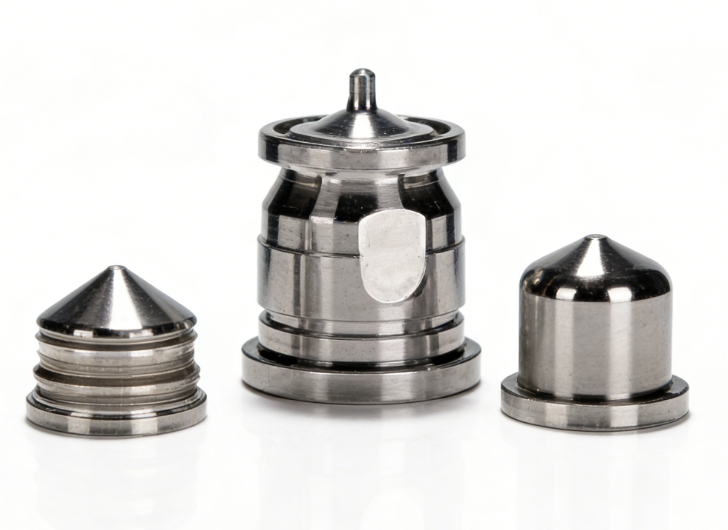

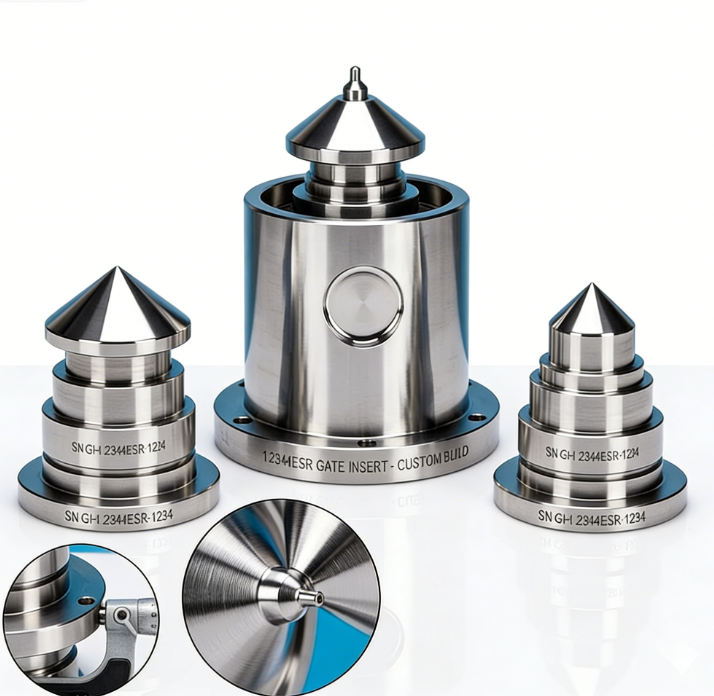

Kundenspezifische Angusseinsätze für Kappen- und Verschlussformen
Sauberer Angussabbruch, geringere Rückstände und längere Lebensdauer für Verpackungsformen mit großer Kavität
In einer Kappenform ist der Anschnitteinsatz ein kleines Teil mit großem Einfluss. Es formt den Anguss, beeinflusst die Trennung des Teils und hilft festzustellen, ob die Produktion nach Millionen von Schüssen stabil bleibt.
Bei SENLAN fertigen wir kundenspezifische Anschnitteinsätze streng nach Kundenzeichnungen und Formanforderungen. Jeder Einsatz ist auf das tatsächliche Angussdesign, den Harztyp, die Hohlraumanzahl, den Verschleißzustand und das Wartungsziel des Werkzeugs abgestimmt.
Was für ein Gate-Insert steuert in der realen Produktion
Ein Toreinsatz definiert nicht nur die Toröffnung. Bei Verpackungs- und Verschlussformen betrifft es häufig:
- Angussresthöhe und optisches Erscheinungsbild
- Anschnittbruchkonsistenz Faden-
- oder Auslaufverhalten
- Lokaler Verschleiß rund um die Anschnittzone
- Hohlraum-zu-Hohlraum-Füllkonsistenz
- Langzeitstabilität bei wiederholtem Harzflussaufprall
Deshalb muss die Wendeschneidplatte sowohl als formgebendes Bauteil als auch als verschleißempfindliche Arbeitsfläche behandelt werden. Sie können unser breiteres Sortiment an Präzisionsformkomponenten und den Formkomponentenkatalog für verwandte Werkzeugteile erkunden.
Typische kundenspezifische Funktion
| Artikelbereich | / Leistung |
|---|---|
| Toleranzfähigkeit | Bis zu ±0,005 mm, je nach Geometrie und Prüfanforderung |
| Gate-Performance-Fokus | Sauberer Trennschnitt, stabile Angussgeometrie, wiederholbares Hohlraumverhalten |
| Materialoptionen | S136 ESR, STAVAX ESR, H13, SKD61 oder gleichwertig auf Anfrage |
| Oberflächenbeschaffenheit | Feinbearbeitet oder hochglanzpoliert, je nach Angussstruktur und Formteilanforderung |
| Beschichtungsmöglichkeiten | DLC, TiN oder anwendungsbezogene Oberflächenbehandlung, sofern erforderlich |
| Fokus auf Verschleißfestigkeit | Entwickelt für wiederholte Harzeinwirkung und lange Produktionszyklen |
| Kompatibilität | Gebaut nach Kundenformstruktur und Standardsystemen, sofern erforderlich |
Der endgültige Stahl, die Oberfläche, die Beschichtung und die Härte werden anhand des Harztyps, der Angussgeometrie, des Schussvolumens, des Zyklusziels und der Betriebsbedingungen der Form bestätigt.
Warum Kunden SENLAN Gate-Einsätze wählen
Sauberere sichtbare Ergebnisse
Bei Verschlüssen und Kosmetikverpackungen ist die Tormarkierung Teil des fertigen Erscheinungsbildes. Ein stabiler Angusseinsatz trägt dazu bei, erhabene Rückstände, grobe Bruchstellen und sichtbare Unstimmigkeiten von Hohlraum zu Hohlraum zu reduzieren.
Bessere Erosionsbeständigkeit
Der Angussbereich erfährt in jedem Zyklus wiederholte Strömungseinflüsse. Wenn sich der Verschleiß zu schnell entwickelt, ändert sich die Anschnittgröße, das Abschaltverhalten verschiebt sich und die Füllstabilität lässt sich schlechter halten. Wir passen Material, Veredelung und Beschichtung an den tatsächlichen Verschleißzustand der Anwendung an.
Berechenbarerer Ersatz
Anschnitteinsätze werden häufig früher ausgetauscht als größere Formkomponenten. Wir stellen sie mit kontrollierter Bezugslogik her, sodass künftige Ersetzungen derselben genehmigten Referenz folgen und das Montagerisiko während der Wartung verringert wird.
Informationen zum Bearbeitungs- und Prüfsystem hinter diesen Teilen finden Sie in unseren technischen Vorteilen.
Häufige Angussprobleme bei Formen mit großer Kavität
Unebenes Torüberbleibsel
Schmerzen: Einige Hohlräume hinterlassen einen saubereren Bruch, während andere eine höhere oder rauere Anschnittspur aufweisen.
Wahrscheinliche Ursache: Die Anschnittformungsgeometrie verschiebt sich, die Arbeitsfläche ist inkonsistent oder der Verschleiß entwickelt sich ungleichmäßig über den gesamten Wendeschneidplattensatz.
SENLAN Ansatz: Präzisionsbearbeitung und kontrollierte Endbearbeitung, um die Anschnittgeometrie über alle Kavitäten hinweg gleichmäßiger zu halten.
Verfügbare Unterstützung: Überprüfung der Angussgeometrie, Überprüfung der hohlraumbasierten Wendeschneidplatte und Herstellung von Ersatzschneidplatten auf der Grundlage einer genehmigten Masterlogik.
Schnurren oder Sabbern am Tor
Schmerzen: Das Teil bricht nicht sauber, es entstehen Streifen oder ein instabiles Abtrennverhalten, das das Aussehen und die Wiederholbarkeit des Zyklus beeinträchtigt.
Wahrscheinliche Ursache: Die Anschnittform, der Verschleißzustand oder die Oberflächenbeschaffenheit unterstützen unter den tatsächlichen Formbedingungen keine saubere Trennung mehr.
SENLAN Ansatz: Feinbearbeitete angussbildende Oberflächen und Anschnittgeometrie, abgestimmt auf das spezifische Harz und den Verschleißzustand.
Verfügbarer Support: Verschleißprüfung, Austauschempfehlungen und Oberflächen- oder Beschichtungsprüfung für wiederholte Produktionsstabilität.
Der Angussverschleiß verändert das Füllungsgleichgewicht im Laufe der Zeit
Schmerzen: Das Werkzeug startet gut, dann verlagert sich das Teilgewicht, das Füllgleichgewicht verschiebt sich und die Konsistenz der Kavität wird schwieriger aufrechtzuerhalten.
Wahrscheinliche Ursache: Die Erosion des Harzflusses verändert allmählich die Anschnittfläche, insbesondere bei Hochleistungswerkzeugen oder abrasiveren Harzumgebungen.
SENLAN Ansatz: Material- und Beschichtungsauswahl basierend auf dem tatsächlichen Verschleißrisiko, gegebenenfalls einschließlich ESR-Stählen und DLC oder TiN.
Verfügbarer Support: Stahlempfehlung, Beschichtungsüberprüfung, Diskussion über Lebensdauerziele und Austauschstrategie für stark verschleißende Einsätze.
Häufige Ausfallzeiten im Gate-Bereich
Schmerzen: Der Angusseinsatz wird zu einem der wartungsintensivsten Teile in der Form, und der Austausch verursacht zusätzliche Arbeit beim Ausbessern oder Anpassen.
Wahrscheinliche Ursache: Zukünftige Einsätze folgen nicht genau genug derselben Referenzlogik oder das ursprüngliche Design war nicht für einen wiederholten Austausch vorbereitet.
SENLAN-Ansatz: Kontrollierte datumsbasierte Produktionslogik, sodass Ersatzeinsätze besser mit den genehmigten Einsätzen übereinstimmen.
Verfügbarer Support: Wiederholen Sie die Ersatzherstellung und verringern Sie das Montagerisiko beim Einsatzwechsel.
Technische Stärke hinter dem Produkt
Anschnittgeometrie durch Prozessroute geschützt
Eine geringfügige Drift in der Anschnittzone kann das Aussehen, das Abschneideverhalten, das Füllungsgleichgewicht und die Verschleißrate beeinträchtigen. Aus diesem Grund bauen wir die Bearbeitungsroute auf der Grundlage der Angussfunktion und nicht nur auf Nennmaßen auf.
High-End-Ausstattung für feine Tordetails
Wir fertigen Anschnitteinsätze mit fortschrittlicher Ausrüstung, einschließlich MAKINO-Hochgeschwindigkeits-CNC und SODICK-Spiegelerosion, um feine Geometrie, starke Oberflächenintegrität und bessere Wiederholbarkeit in Formen mit großen Kavitäten zu unterstützen.
Gebaut für den wiederholten Austausch
Ein Ersatzeinsatz sollte keine zusätzliche Tuschierarbeit verursachen. Unsere Prozesskontrollen helfen dabei, dass zukünftige Anschnitteinsätze der gleichen genehmigten Referenzlogik folgen wie das ursprüngliche Masterteil.
Der Anpassungsprozess
1. Einreichung der Zeichnung
Senden Sie Ihre 2D- oder 3D-Dateien, z. B. STEP, STP, DXF oder PDF, zusammen mit Angussdetails, Kavitätsmenge, Harzinformationen und der erwarteten Einsatzlebensdauer, sofern verfügbar.
Wir respektieren Ihr geistiges Eigentum. Eine Vertraulichkeitsvereinbarung (NDA) ist vor der Einreichung der Zeichnung verfügbar.
2. DFM-Rezension
Wir überprüfen Angussgeometrie, verschleißempfindliche Zonen, Materialauswahl, Beschichtungseignung und Bearbeitungsrisikopunkte für die tatsächliche Formanwendung.
3. Präzisionsbearbeitung
Die Prozessroute wird im Hinblick auf Angussgenauigkeit, Verschleißfestigkeit und Austauschstabilität ausgewählt.
4. Überprüfung
Kritische Maße werden nach Zeichnung und Funktion geprüft. Prüfpunkte und Berichte können vom Projekt definiert werden.
5. Sichere Lieferung
Alle fertigen Beilagen werden für den Export verpackt und bei der Ankunft einer kontrollierten Handhabung unterzogen.
Typische Anwendungen
Getränkekapseln
Wasserkappen, CSD-Verschlüsse und Sportkappen, bei denen es auf sauberen Torabbruch, stabile Füllung und geringeren Verschleiß bei langen Läufen ankommt.
Kosmetikverpackungen
Kosmetikkappen, Glasdeckel und Flip-Top-Verschlüsse, bei denen es auf eine geringere Anschnittspur, ein saubereres Erscheinungsbild und eine bessere Oberflächenkonsistenz ankommt.
Verpackungsformen mit hoher Kavität
Kappen- und Verschlussformen mit mehreren Kavitäten, bei denen die Konsistenz des Angussbereichs das Gleichgewicht der Kavität, das Erscheinungsbild des Teils und die Wartungseffizienz beeinflusst.
Informationen zu verwandten Verpackungswerkzeugen finden Sie möglicherweise auch in unserem Artikel zu Formkomponenten für Kosmetikverpackungen und zur Stabilität mehrerer Kavitäten.
Was wir für ein Angebot benötigen
Erforderlich
- 2D-Zeichnung oder 3D-Modell
- Hohlraummenge
- Harzinformationen, falls verfügbar
- Zielmaterial oder Härte
Hilfreich für eine schnellere Überprüfung
- Details zur Anschnittstruktur
- Erwartete Einsatzlebensdauer
- Zielvorlaufzeit
- Ob eine Beschichtung erforderlich ist
- Ob ein Inspektionsbericht erforderlich ist
Je vollständiger die Informationen sind, desto schneller können wir die verschleißempfindlichen und toleranzempfindlichen Bereiche des Anschnitteinsatzdesigns überprüfen.
Benötigen Sie eine individuelle Bewertung?
Senden Sie uns Ihre Zeichnung, das Hohlraumlayout, die Harzinformationen und die Angussdetails. Wir überprüfen die Anschnittstruktur, verschleißempfindliche Bereiche und den am besten geeigneten Herstellungsweg.
FAQ
Handelt es sich um einen Standard-Angusseinsatz oder um ein maßgeschneidertes Teil?
Hierbei handelt es sich um einen kundenspezifischen Fertigungsservice. Jeder Anschnitteinsatz wird entsprechend Ihrer Zeichnung, Hohlraumanordnung, Harzbeschaffenheit und Formanwendung gefertigt.
Können Sie dazu beitragen, sichtbare Tormarkierungen zu reduzieren?
Ja. Anschnittgeometrie, Oberflächenbeschaffenheit und Verschleißzustand wirken sich alle auf das Erscheinungsbild aus. Wir können das Design überprüfen und einen stabileren Herstellungsweg für die Anwendung empfehlen.
Bieten Sie Beschichtungen für Angusseinsätze an?
Ja. DLC, TiN und andere anwendungsbasierte Oberflächenbehandlungen können anhand des Harztyps und des Verschleißzustands bewertet werden.
Können Sie zukünftige Ersatzeinsätze unterstützen?
Ja. Wir fertigen Ersatzteile gemäß dem genehmigten Design und der kontrollierten Bezugslogik, um den Montageaufwand bei der Wartung zu reduzieren.
Welche Stähle werden üblicherweise verwendet?
Zu den gängigen Optionen gehören S136 ESR, STAVAX ESR, H13 und SKD61, die je nach Verschleiß, Korrosionsrisiko, Oberflächenanforderungen und Produktionszielen ausgewählt werden.
