Kundenspezifische Werkzeuglösungen für Präzisionsformkomponenten und Spritzgusswerkzeuge

Kundenspezifische Werkzeuglösungen sind am wertvollsten, wenn eine Form kurz vor der Produktion steht und der Käufer mehr benötigt als ein allgemeiner Bearbeitungsanbieter. Bei hochpräzisen Spritzgussprojekten entsteht der Druck in der Regel durch echte Produktionsprobleme: Passgenauigkeit, Werkzeuglebensdauer, Validierung, Wartungsintervalle und ob die Form nach der Installation zuverlässig auf der Spritzgussmaschine läuft.

Bei SENLAN basieren kundenspezifische Werkzeuglösungen auf Präzisionsformkomponenten , kundenspezifisch bearbeiteten Einsätzen, CNC- und EDM-Fertigung sowie Überprüfungsunterstützung für Anwendungen wie Verpackungen, medizinische Werkzeuge und andere Formenprogramme mit mehreren Kavitäten. Das Ziel besteht nicht nur darin, ein Teil zu bearbeiten. Das Ziel besteht darin, Werkzeuge und Komponenten zu liefern, die richtig passen, sich konsistent wiederholen und im Laufe der Zeit wartbar bleiben.

Wenn Sie Lieferanten für ein neues Formprogramm, einen schwierigen Einsatzsatz oder Ersatzwerkzeuge vergleichen, die zum vorhandenen Stahl passen müssen, erfahren Sie auf dieser Seite, was kundenspezifische Werkzeuglösungen eigentlich umfassen sollten – und wie Sie beurteilen können, ob ein Lieferant eine stabile Produktion anstelle nur eines erfolgreichen Musters unterstützen kann.

Was kundenspezifische Werkzeuglösungen beim Präzisionsformen bedeuten

Bei der Präzisionsformung handelt es sich bei kundenspezifischen Werkzeuglösungen nicht nur um kundenspezifische Teile. Sie liegen normalerweise zwischen drei Versorgungsebenen:

• Standardkatalogteile,
• modifizierte Standardkomponenten,
• vollständig kundenspezifische Werkzeugkomponenten, die auf ein bestimmtes Produktionsrisiko zugeschnitten sind.

Dieser Unterschied ist wichtig. Ein Standardteil kann für eine einfachere Form geeignet sein. Sobald es bei dem Projekt jedoch um enge Toleranzen, verschleißempfindlichen Stahl, Hohlraumanpassung, Nebenwirkung, Abschaltstabilität oder eine lange Austauschlebensdauer geht, verlagert sich die Anforderung vom „Kauf eines Teils“ zur „Lösung eines Produktionsproblems“.

Das ist es, was kundenspezifische Werkzeuglösungen leisten sollen. Sie kombinieren Designüberprüfung, Bearbeitungsstrategie, Materialauswahl, Wärmebehandlung, Oberflächenbehandlung, Inspektion und Nachbestellungskontrolle in einem Arbeitsablauf. Wenn Sie umfassendere Anbieteroptionen vergleichen, können Sie auch mit der Hauptübersicht über benutzerdefinierte Werkzeuge von SENLAN beginnen und dann zu den Seiten auf Komponentenebene wechseln, die zu Ihrer Anwendung passen.

Wenn handelsübliche Werkzeuge zu versagen beginnen

Bei hochpräzisen Formenbauarbeiten beginnen Werkzeugausfälle selten als ein einziges dramatisches Ereignis. Häufiger beginnen sie als kleine Instabilitäten, die beim Zusammenbau, bei Formversuchen oder bei der Wiederholungsproduktion sichtbar werden.

• Toleranzstapel führen zu Fehlanpassungen oder Graten.
  Lösungsrichtung: Verbesserung der Einsatzpassungslogik, Bezugspunktkontrolle und Prüfplanung.
• Die schwankende Harzschrumpfung führt zu Dimensionsabweichungen.
  Lösungsrichtung: Überprüfen Sie den Hohlraumstahl, die Entlüftung, die Kühlung und die Ausrichtung des Einsatzes, bevor mit der Bearbeitung begonnen wird.
• Formen mit hoher Kavität verlieren das Gleichgewicht
  Lösungsrichtung: Die Einlegekonsistenz, die angussbezogene Geometrie und die Abstimmung von Kavität zu Kavität besser steuern.
• Gleitende Komponenten verschleißen zu schnell
  Lösungsrichtung: Überprüfen Sie Material, Wärmebehandlung, Beschichtung und Passung der Passfläche an verschleißempfindlichen Details.
• Einschränkungen der thermischen Kontrolle führen zu Verzug oder instabilen Zyklen.
  Lösungsrichtung: Kühlungsbezogene Merkmale neu gestalten und Wärmeableitung um kritischen Stahl herum verbessern.
• Hinterschnitte oder Innengewinde werden beim Laufen instabil
  Lösungsrichtung: Verwenden Sie spezielle Mechanismen wie Schieber, Heber, Abschraubsysteme oder Teile mit zusammenklappbarem Kern, anstatt eine vereinfachte Problemumgehung zu erzwingen.

Wenn diese Risiken ignoriert werden, kann es zunächst noch zu Schimmelbildung kommen. Aber es wird in der Regel schwieriger zu warten, schwieriger zu wiederholen und es ist teurer, es stabil zu halten.

Unser Workflow für maßgeschneiderte Werkzeuglösungen

Wenn Toleranz, Verschleiß und thermische Stabilität zu Produktionsrisiken werden, müssen kundenspezifische Werkzeuglösungen rund um die kritischen Komponenten der Form und nicht nur um das gesamte Formlayout herum entwickelt werden.

1. Bedarfsaufnahme

Wir beginnen mit den Faktoren, die die tatsächliche Produktionsleistung beeinflussen: Harztyp, Jahresvolumen, Zieltoleranz, Anforderungen an das Aussehen, maschinenbezogene Bedingungen, Wartungserwartung und Ersatzteilstrategie.

2. DFM und Risikoüberprüfung

Vor dem Schneiden von Stahl überprüfen wir das Programm unter dem Gesichtspunkt der Herstellbarkeit und des Produktionsrisikos. Dazu können Schrumpfungsrisiken, Zug- und Trennlogik, Entlüftung, Kühlung, Auswurf, Absperrstabilität sowie Bedenken hinsichtlich Seitenwirkung oder Unterschnitt gehören.

3. Werkzeug- und Komponentendesign

Sobald die Hauptrisiken definiert sind, gehen wir zur Werkzeug- und Komponentenebene über: Kerne, Hohlräume, absperrbezogene Merkmale, Führungsdetails, Schlitten, Heber, bewegliche Komponenten und kühlungsbezogener Stahl.

4. Herstellung

Die Fertigung wird anhand des Merkmals und nicht anhand einer bevorzugten Maschine ausgewählt. Je nach Bauteil können wir CNC-Fräsen, Drehen, Senkerodieren, Drahterodieren, Schleifen, Wärmebehandlung und Oberflächenbehandlung einsetzen. Käufer, die sehen möchten, wie dies in die tatsächliche Teileproduktion umgesetzt wird, können sich unsere Möglichkeiten zur CNC-Bearbeitung von Teilen ansehen.

5. Inspektions- und Probenahmeunterstützung

Der letzte Schritt ist die Verifizierung. Abhängig vom Projekt kann dies Maßberichte, CTQ-orientierte Inspektionen, Material- und Härtebestätigungen, Passungsüberprüfungen, Wiederholbarkeitsprüfungen und Unterstützung bei der Bemusterung oder Inbetriebnahme umfassen.

Dabei geht es nicht einfach darum, nachzuweisen, dass ein Teil bearbeitet wurde. Es geht darum, zu bestätigen, dass es eine stabile Formfunktion in der Produktion unterstützt.

Die Formkomponenten, die sich am stärksten auf die Werkzeuglebensdauer und die Teilequalität auswirken

Hier bieten kundenspezifische Werkzeuglösungen in der Regel den größten Nutzen.

Einsätze, Kerne und Hohlräume

Diese Teile wirken sich direkt auf die Formteilgeometrie, die Abdichtung, den Zustand der Trennfuge, die Konsistenz der Kavität und das Austauschverhalten aus. Käufer, die Optionen auf Komponentenebene vergleichen, können sich die Einstiegsseite für Präzisionsformkomponenten von SENLAN für die Hauptteilfamilien ansehen.

Komponenten des Auswurfsystems

Der Auswurf wird oft unterschätzt, bis Verschleiß, Verklebungen oder markierungsbedingte Mängel auftreten. Passgenauigkeit, Härte und Oberflächenbeschaffenheit in beweglichen Kontaktbereichen haben großen Einfluss darauf, wie stabil das Auswurfsystem über die Zeit bleibt.

Führungs- und Ausrichtungskomponenten

Eine schlechte Führungslogik führt normalerweise zu Fehlausrichtung, Grat und ungleichmäßigem Verschleiß. Diese Teile beeinflussen die Formausrichtung, die Abschaltgenauigkeit und die Wiederholbarkeit bei langen Auflagen.

Rutschen, Heber und zusammenklappbare Kerne

Dies ist oft der Unterschied zwischen einem Tool, das ausgeführt wird, und einem Tool, das ständig ausgeführt wird. Wenn die Form Hinterschneidungen, seitliche Löcher oder eine schwierige Trenngeometrie aufweist, wird die Qualität des Mechanismus entscheidend. Käufer, die an Projekten dieser Art arbeiten, können sich die zusammenklappbare Kernkategorie von SENLAN für eine solche Komponentengruppe ansehen.

Kühlbezogene Komponenten

Die Kühlung ist nicht nur eine Frage der Formgestaltung. Oft handelt es sich um ein Komponentenproblem. Kühlbezogene Stahldetails wirken sich direkt auf die Zykluszeit, das Wärmegleichgewicht, den Teileverzug und die Stabilität bei längeren Produktionsläufen aus.

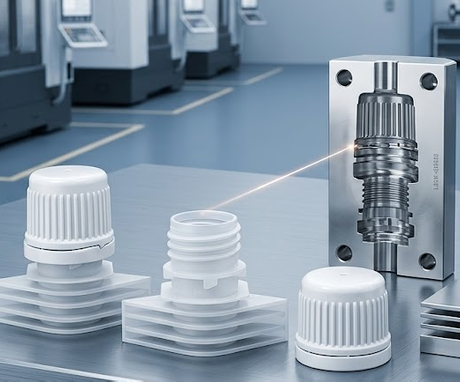

Für einen gezielteren Komponentenumfang bei Hochleistungs-Verschlusswerkzeugen können Sie sich auch Kappenformkomponenten ansehen . Für validierungsempfindliche Programme bieten medizinische Formkomponenten einen relevanteren Bezugspunkt.

Was Sie von einem Factory-Direct-Partner für kundenspezifische Werkzeuge erwarten können

Wenn Käufer individuelle Werkzeuglösungen vergleichen, wollen sie in der Regel mehr als nur den Teilepreis. Sie möchten wissen, ob der Lieferant eine stabile Produktion und vorhersehbare Wartung unterstützen kann.

Durch die Direktbeschaffung ab Werk können Kosten und Durchlaufzeiten besser kontrolliert werden, allerdings nur, wenn die Prozesskontrolle und -kontrolle stark genug sind, um die Wiederholbarkeit zu unterstützen. Käufer, die diese Seite genauer bewerten möchten, können sich die technischen Vorteile von SENLAN ansehen.

Anwendungsfälle, bei denen kundenspezifische Werkzeuglösungen am wichtigsten sind

Hochglänzende kosmetische Oberflächen

Herausforderung: Grate, Angussmarkierungen und Absperrinstabilität sind deutlich sichtbar.
Lösungsschwerpunkt: festerer Einsatzsitz, stabile Abschaltkontrolle und kontrollierte Oberflächenbearbeitung.
Typische Leistungen: Einlegeteile, oberflächenbezogene Prüfpunkte und Material-/Härtebestätigung.

Seitliche Löcher oder hinterschnittene Strukturen

Herausforderung: Die Geometrie kann nicht durch ein einfaches Straight-Pull-Design gelöst werden.
Lösungsschwerpunkt: Schlitten, Heber oder Werkzeugteile mit zusammenklappbarem Kern.
Typische Leistungen: bewegliche Komponenten, verschleißempfindliche Passflächen und Inspektion kritischer Geometrie.

Hochpräzise Montageteile

Herausforderung: Formteile müssen konsistent zu anderen Teilen passen.
Lösungsschwerpunkt: Konsistenz der Kavität, Konzentrizität, Wiederholgenauigkeit der Einsätze und strengere CTQ-Kontrolle.
Typische Leistungen: passgenaue Einsätze, Hohlraumblöcke und Maßberichte.

Schleifmittel

Herausforderung: Glasgefüllte oder mineralgefüllte Harze beschleunigen den Verschleiß.
Lösungsschwerpunkt: stärkere Stahlauswahl, Wärmebehandlung, Beschichtungsstrategie und austauschbare Verschleißkomponenten.
Typische Leistungen: verschleißbedingte Einsätze, Härtebestätigung und Ersatzteilplanung.

FAQ

Wie lange ist die Vorlaufzeit für kundenspezifische Werkzeuglösungen?

Die Lieferzeit hängt von der Komplexität, Menge und dem Material des Teils ab und davon, ob das Projekt nur Komponenten oder eine umfassendere Werkzeugunterstützung umfasst.

Welche Toleranzen können Sie bei kundenspezifischen Einsätzen und Formkomponenten erreichen?

Das hängt von der Geometrie, dem Material und der Funktion des Features ab. Die sinnvollere Frage ist normalerweise, welche Dimensionen CTQ sind und wie sie überprüft werden.

Unterstützen Sie DFM vor Beginn der Bearbeitung?

Ja. DFM und Risikoprüfung sind in der Regel Teil des Prozesses, insbesondere bei Projekten mit engen Toleranzen, komplexer Geometrie oder Wartungsrisiken.

Welche Dateien benötigen Sie für ein Angebot?

Idealerweise 2D-Zeichnungen, 3D-Dateien, Materialanforderungen, Härte, Oberflächenanforderungen und alle kritischen Abmessungen oder Passungsbeziehungen.

Können Sie nur Gusskomponenten herstellen, ohne die komplette Gussform zu bauen?

Ja. Bei vielen Projekten sind nur kundenspezifische Einsätze, Kerne, Schieber, Heber oder andere Präzisionsformkomponenten erforderlich und kein vollständiger Formaufbau.

Beginnen Sie mit den wichtigen Informationen

Wenn Sie kundenspezifische Werkzeuglösungen für ein Gussformprogramm evaluieren, können Sie am schnellsten vorankommen, indem Sie die Produktionsinformationen teilen, die tatsächlich Werkzeugentscheidungen beeinflussen:

• 2D- und 3D-Zeichnungen
• Harztyp
• Zieltoleranz
• CTQ-Abmessungen
• Anforderung an das Erscheinungsbild
• Jährliches Volumen
• Maschinenbezogene Grenzwerte, sofern bekannt

Wenn Sie vor dem Angebot auch die Struktur eines Musterdokuments überprüfen möchten, können Sie dies im Download-Center tun.

Dies reicht normalerweise aus, um eine nützliche DFM-Überprüfung zu beginnen, Herstellbarkeitsrisiken zu identifizieren und festzustellen, ob für das Projekt kundenspezifische Einsätze, Präzisionsformkomponenten oder eine umfassendere Werkzeuglösung erforderlich sind.

Fordern Sie eine technische Überprüfung an
