Spritzguss für medizinische Geräte: Ein vollständiger Leitfaden

Die Gesundheitsbranche verlangt ein Höchstmaß an Präzision, Biokompatibilität und Zuverlässigkeit und macht den Herstellungsprozess für medizinische Geräte zu einem eigenen Spezialgebiet. Da sich die globalen Gesundheitsbedürfnisse weiterentwickeln, ist die Abhängigkeit von hochwertiger Spritzgusstechnologie sprunghaft angestiegen. Von lebensrettenden chirurgischen Instrumenten bis hin zu einfachen Diagnosewerkzeugen ist die Fähigkeit, komplexe Geometrien mit wiederholbarer Genauigkeit herzustellen, von größter Bedeutung. In diesem Leitfaden wird untersucht, wie fortschrittliche Fertigungstechniken sicherstellen, dass jede Komponente die strengen Sicherheitsstandards erfüllt, die für die Patientenversorgung erforderlich sind.

Beim Spritzgießen medizinischer Geräte handelt es sich um einen stark regulierten Herstellungsprozess zur Herstellung medizinischer Kunststoffteile durch Einspritzen von geschmolzenem Material in eine präzisionsgefertigte Spritzgussform in einer Reinraumumgebung, um Sterilität, Biokompatibilität und Maßgenauigkeit sicherzustellen.

Das Navigieren in der Landschaft der medizinischen Fertigung erfordert ein tiefes Verständnis der Materialwissenschaften, der Einhaltung gesetzlicher Vorschriften und des Maschinenbaus. Durch die Integration fortschrittlicher Lösungen wie einer Heißkanal-Kunststoffspritzgussform und die Verwendung präziser CNC-Bearbeitung für Spritzgusstechniken können Hersteller die engen Toleranzen erreichen, die für Anwendungen im Gesundheitswesen erforderlich sind. Dieser umfassende Leitfaden führt Sie durch die wesentlichen Materialien, Techniken und Standards, die das moderne medizinische Spritzgießen definieren.

Inhaltsverzeichnis

• Ihr Assistent bei der Materialauswahl

• Was ist medizinisches Spritzgießen?

• Gängige medizinische Spritzgussanwendungen

• Schlüsseltechniken im medizinischen Spritzguss

• Kunststoffmaterialien für den medizinischen Spritzguss

• Standards und Anforderungen für den medizinischen Spritzguss

Ihr Assistent bei der Materialauswahl

Der Materialauswahlassistent ist ein strategischer Rahmen zur Bewertung physikalischer, chemischer und biologischer Eigenschaften von Polymeren, um sicherzustellen, dass sie sowohl mit der Spritzgussform als auch mit der endgültigen medizinischen Anwendung kompatibel sind.

Die Auswahl des richtigen Harzes ist der erste und wichtigste Schritt bei der Herstellung von Spritzgusskomponenten für medizinische Zwecke. Im Gegensatz zu herkömmlichen Konsumgütern müssen medizinische Materialien Sterilisationsprozessen wie Autoklavieren, Gammastrahlung oder Ethylenoxid (EtO)-Gas standhalten. Die „Assistenten“-Logik beinhaltet den Vergleich der mechanischen Anforderungen des Geräts mit den von der geforderten Fließeigenschaften Spritzgussform . Beispielsweise könnte für ein hochviskoses Harz eine spezielle Heißkanal-Kunststoffspritzgussform erforderlich sein , um konstante Temperaturen aufrechtzuerhalten und eine Materialverschlechterung zu verhindern.

Darüber hinaus muss der Auswahlprozess die langfristige Wechselwirkung zwischen dem Kunststoff und dem menschlichen Körper berücksichtigen. Biokompatibilitätstests (z. B. ISO 10993) stellen sicher, dass das Material keine schädlichen Chemikalien freisetzt oder unerwünschte Reaktionen hervorruft. Konstrukteure nutzen häufig die CNC-Bearbeitung für Spritzguss- Prototypen, um verschiedene Materialien in einer realen Geometrie zu testen, bevor sie mit der Serienproduktion beginnen. Dies verhindert kostspielige Fehler, wenn ein Material im Labor zwar gut funktioniert, in der Hochdruckumgebung einer Spritzgussform mit mehreren Kavitäten jedoch versagt.

Schließlich ist die Spannungsrissbeständigkeit (ESCR) ein wichtiger Faktor. Medizinische Geräte sind häufig aggressiven Desinfektionsmitteln und Körperflüssigkeiten ausgesetzt. Der Materialauswahlassistent hilft Ingenieuren bei der Auswahl von Polymeren, die ihre strukturelle Integrität im Laufe der Zeit beibehalten. Ganz gleich, ob Sie Arzneimittelverabreichungssysteme oder Spritzgusskomponenten für Kosmetikverpackungen entwickeln , die eine medizinische Ästhetik erfordern, die Wahl des Harzes bestimmt den Erfolg des gesamten Herstellungszyklus.

Was ist medizinisches Spritzgießen?

Beim medizinischen Spritzgießen handelt es sich um den Prozess der Herstellung von Kunststoffkomponenten für die Gesundheitsbranche, bei dem medizinische Polymere unter hohem Druck in eine speziell entwickelte Spritzgussform gepresst werden.

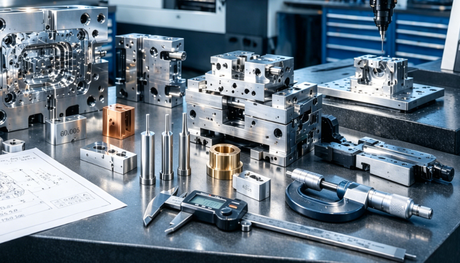

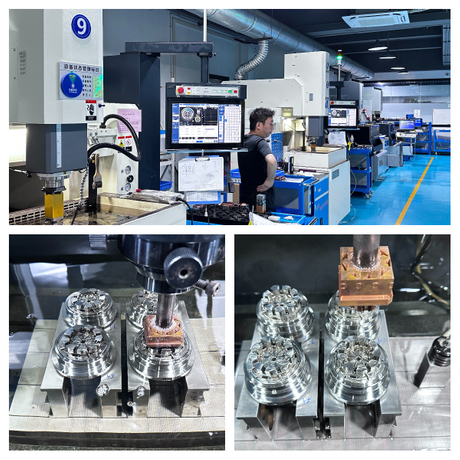

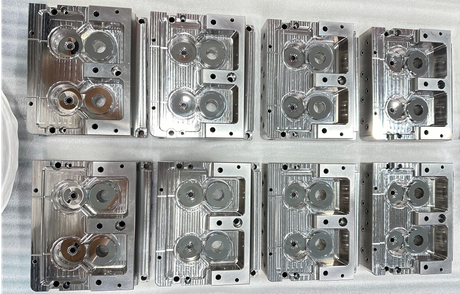

Im Kern handelt es sich bei diesem Verfahren um eine Weiterentwicklung des Standard-Kunststoffspritzverfahrens, jedoch mit deutlich höheren Einsätzen und strengeren Kontrollen. Der Prozess beginnt mit der Erstellung eines hochpräzisen Werkzeugs, das häufig mittels CNC-Bearbeitung für Spritzgussverfahren hergestellt wird , um sicherzustellen, dass jeder Mikrometer des Designs erfasst wird. Sobald die Spritzgussform in die Presse geladen wird, werden Kunststoffpellets geschmolzen und in die Hohlräume eingespritzt. Da medizinische Teile oft dünne Wände oder komplizierte Innenkanäle haben, ist die Präzision der Spritzgussform der entscheidende Faktor für die Teilequalität.

Die Umgebung, in der dies geschieht, ist ebenso wichtig wie die Maschinerie. Die meisten medizinischen Formen werden in ISO-zertifizierten Reinräumen (Klasse 7 oder 8) durchgeführt, um zu verhindern, dass sich in der Luft befindliche Schadstoffe in den Kunststoff einlagern. Der Einsatz einer Heißkanal-Kunststoffspritzgussform ist in diesen Umgebungen üblich, da dadurch der mit herkömmlichen Kanälen verbundene Abfall vermieden wird, das Kontaminationsrisiko verringert und die Gesamteffizienz verbessert wird. Dieses Maß an Kontrolle stellt sicher, dass Spritzgusskomponenten für medizinische Anwendungen makellos und montagebereit sind.

Darüber hinaus ist der Prozess hochgradig automatisiert. Roboterarme handhaben die Teile oft beim Auswerfen aus der Spritzgussform, um den menschlichen Kontakt zu minimieren. Diese Automatisierung schafft in Kombination mit der Echtzeit-Datenüberwachung von Druck und Temperatur einen validierten Prozess, bei dem jeder Zyklus identisch ist. Ganz gleich, ob es sich um chirurgische Instrumente oder Spritzgusskomponenten für Kosmetikverpackungen im dermatologischen Bereich handelt, die Grundprinzipien des medizinischen Spritzgusses konzentrieren sich weiterhin auf Sicherheit und Wiederholbarkeit.

Gängige medizinische Spritzgussanwendungen

Mit medizinischem Spritzguss wird eine breite Palette von Produkten hergestellt, die von Einweg-Verbrauchsmaterialien wie Spritzen und Infusionsanschlüssen bis hin zu komplexen Gehäusen für Diagnosegeräte und implantierbaren Komponenten reicht.

Die Vielseitigkeit der Spritzgussform ermöglicht die Herstellung vielfältiger Komponenten, die für die moderne Medizin unverzichtbar sind. Eine der häufigsten Anwendungen sind Flüssigkeitsabgabesysteme. Teile wie Ventile, Spikes und Anschlüsse erfordern extrem enge Toleranzen, um Lecks zu verhindern und die genaue Dosierung von Medikamenten sicherzustellen. Diese werden häufig mit Werkzeugen mit hoher Kavitation hergestellt, die von der CNC-Bearbeitung für Spritzgussformen profitieren , um die Gleichmäßigkeit aller Kavitäten aufrechtzuerhalten.

Ein weiterer wichtiger Bereich sind chirurgische Instrumente. Viele moderne Skalpelle, Pinzetten und Retraktoren verfügen über umspritzte Griffe, die ergonomischen Halt und elektrische Isolierung bieten. Diese Spritzgusskomponenten für medizinische Geräte müssen robust genug sein, um wiederholte Sterilisationszyklen zu überstehen. Bei der Großserienproduktion wird eine Heißkanal-Kunststoffspritzgussform verwendet, um sicherzustellen, dass die Griffe ohne kosmetische Mängel hergestellt werden und das für den klinischen Einsatz erforderliche professionelle Erscheinungsbild erhalten bleibt.

Schließlich ist auch der Diagnostik- und Laborbereich stark auf diese Technologie angewiesen. Mikrofluidische Chips, Reagenzgläser und Gehäuse für tragbare Glukosemessgeräte sind allesamt Produkte aus der Spritzgussform . In einigen Fällen müssen diese Teile auch ästhetische Standards erfüllen, ähnlich wie Spritzgusskomponenten für Kosmetikverpackungen , insbesondere für verbraucherorientierte medizinische Geräte. Die Möglichkeit, Funktionen wie Schnappverbindungen, Scharniere und Gewinde direkt in das Formteil zu integrieren, macht das Spritzgießen zur kostengünstigsten Methode für diese vielfältigen Anwendungen.

Schlüsseltechniken im medizinischen Spritzguss

Zu den Schlüsseltechniken in diesem Bereich gehören Dünnwandformen, Umspritzen, Einlegeformen und die Verwendung einer Heißkanal-Kunststoffspritzgussform zur Erzielung komplexer Geometrien und Multimaterialfunktionalität.

Das Dünnwandformen ist eine spezielle Technik zur Herstellung leichter, kompakter Geräte ohne Einbußen bei der Festigkeit. Dafür ist eine Spritzgussform erforderlich , die unglaublich hohen Einspritzdrücken und -geschwindigkeiten standhält. Das Werkzeug muss mit einer fortschrittlichen Entlüftung ausgestattet sein, damit die Luft schnell entweichen kann, wenn der Kunststoff die dünnen Hohlräume füllt. Um dieses Präzisionsniveau zu erreichen, muss die CNC-Bearbeitung für Spritzgussformen mit Hochgeschwindigkeitsspindeln und ultrafeinen Schneidwerkzeugen durchgeführt werden, um die erforderlichen Details zu erzeugen.

Umspritzen und Umspritzen sind für medizinische „Soft-Touch“-Geräte unerlässlich. Beim Umspritzen wird ein zweites Material (oft ein TPE oder Silikon) über eine starre Kunststoffbasis gespritzt, die in der ersten Spritzgussform hergestellt wurde . Dies kommt häufig bei der Herstellung von Spritzgusskomponenten für medizinische Werkzeuge vor, die einen rutschfesten Halt erfordern. Beim Insert-Molding hingegen wird ein Metallteil – wie eine Nadel oder ein Sensor – in die Spritzgussform eingelegt , bevor der Kunststoff eingespritzt wird, wodurch ein nahtloses, integriertes Bauteil entsteht.

Vergleich der Formtechniken

Die Wahl eines Heißkanal-Kunststoffspritzgusssystems ist oft eine technische Anforderung für komplexe Teile. Indem der Kunststoff im Verteiler geschmolzen bleibt, können Hersteller eine bessere Angussqualität erreichen und die inneren Spannungen im Formteil reduzieren. Dies ist besonders nützlich für Spritzgusskomponenten für Kosmetikverpackungen und medizinische Gehäuse, bei denen Oberflächenbeschaffenheit und Dimensionsstabilität von entscheidender Bedeutung sind.

Kunststoffmaterialien für den medizinischen Spritzguss

Zu den gängigen Materialien gehören Polycarbonat, Polypropylen, PEEK und medizinische Silikone, die jeweils aufgrund ihrer spezifischen Beständigkeit gegenüber Hitze, Chemikalien und mechanischer Beanspruchung ausgewählt werden.

Aufgrund seiner Transparenz und hohen Schlagfestigkeit wird Polycarbonat (PC) häufig verwendet. Es ist das Material der Wahl für Oxygenatoren und Infusionsanschlüsse, bei denen die Sichtbarkeit der Flüssigkeit erforderlich ist. Allerdings muss die Spritzgussform für PC sorgfältig temperiert werden, um Trübungen zu vermeiden. Für Teile, die eine extreme Haltbarkeit und die Fähigkeit, Tausenden von Sterilisationszyklen standzuhalten, erfordern, ist PEEK (Polyetheretherketon) oft das Material der Wahl. Für PEEK ist eine Spritzgussform erforderlich , die sehr hohe Schmelztemperaturen bewältigen kann. Oft ist eine spezielle CNC-Bearbeitung für die Spritzgussform erforderlich , um die Wärmeausdehnung des Werkzeugs zu bewältigen.

Polypropylen (PP) ist ein weiteres Grundmaterial, das wegen seiner chemischen Beständigkeit und seiner Fähigkeit als „lebendes Scharnier“ geschätzt wird. Es wird häufig für Laborartikel und Kappen verwendet. Bei der Herstellung von PP-Komponenten trägt die Verwendung einer Heißkanal-Kunststoffspritzgussform dazu bei, ein „Strangziehen“ des Materials am Anguss zu verhindern, was für die Aufrechterhaltung der sterilen Integrität von Spritzgusskomponenten für medizinische Verpackungen von entscheidender Bedeutung ist. Für flexiblere Anwendungen sorgen thermoplastische Elastomere (TPE) für die nötige Elastizität und bleiben gleichzeitig mit der primären starren Struktur des Geräts kompatibel.

Die Auswahl hängt auch von der „Qualität“ des Kunststoffs ab. Harze in medizinischer Qualität werden unter strengeren Qualitätskontrollen hergestellt als diejenigen, die für Spritzgusskomponenten für Kosmetikverpackungen verwendet werden . Diesen Harzen liegt häufig eine „Masterdatei“ bei der FDA bei, die sicherstellt, dass jede Änderung in der Kunststoffformulierung dokumentiert und auf ihre Auswirkung auf den Spritzgussprozess und das endgültige Patientenergebnis getestet wird.

Standards und Anforderungen für den medizinischen Spritzguss

Strenge Standards wie ISO 13485 und FDA 21 CFR Part 820 regeln das Design, die Herstellung und die Qualitätskontrolle aller Spritzgussformen und Teile, die für medizinische Zwecke hergestellt werden.

ISO 13485 ist der internationale Standard für Qualitätsmanagementsysteme für Medizinprodukte. Hersteller müssen jeden Schritt des Spritzgusswerkzeug- Lebenszyklus dokumentieren, von der ersten CNC-Bearbeitung für das Spritzgusswerkzeug bis zur Endkontrolle. Dies stellt die Rückverfolgbarkeit sicher, d. h. wenn ein Teil vor Ort ausfällt, kann der Hersteller es auf die spezifische Harzcharge, die Maschineneinstellungen und die spezifische Spritzgussform zurückführen, die während dieses Produktionslaufs verwendet wurde.

Die Validierung ist eine kritische Anforderung, die oft als IQ/OQ/PQ (Installationsqualifizierung, Betriebsqualifizierung und Leistungsqualifizierung) bezeichnet wird. Während der Validierung wird die Spritzgussform bis an ihre Grenzen getestet, um sicherzustellen, dass sie konsistent Teile innerhalb der Toleranz produziert. Kommt beispielsweise ein Heißkanal-Kunststoffspritzgusswerkzeug zum Einsatz, muss der Hersteller nachweisen, dass die Temperatur über alle Düsen hinweg stabil bleibt. Dieses Maß an Genauigkeit unterscheidet Spritzgusskomponenten für medizinische Einrichtungen von herkömmlichen kommerziellen Gussbetrieben.

Regulatorische Checkliste für medizinisches Formen

1. Reinraumzertifizierung: Sicherstellen, dass die Umgebung den ISO-Standards entspricht (normalerweise Klasse 7 oder 8).

2. Materialrückverfolgbarkeit: Konformitätszertifikate (CoC) für alle in der Spritzgussform verwendeten Harze.

3. Prozessvalidierung: Dokumentierter Nachweis, dass der Prozess wiederholbar und stabil ist.

4. Risikomanagement: Befolgen Sie ISO 14971, um potenzielle Fehlermöglichkeiten bei der Spritzgussformkonstruktion zu identifizieren und zu mindern .

Die Einhaltung erstreckt sich auch auf das endgültige Erscheinungsbild. Auch bei Spritzgusskomponenten für Kosmetikverpackungen im Pharmabereich ist die strikte Einhaltung von Kennzeichnungs- und Verpackungsstandards erforderlich. Die Spritzgussform muss nach einem strengen Zeitplan gewartet und gereinigt werden, um „Karbonisierung“ oder Materialansammlungen zu verhindern, die dazu führen könnten, dass Partikel in die Sterilbarriere des Medizinprodukts gelangen.

Zusammenfassend

Die erfolgreiche Herstellung medizinischer Geräte hängt von einem robusten Spritzgussverfahren ab, das fortschrittliche Technik, zertifizierte Materialien und strikte Einhaltung gesetzlicher Vorschriften kombiniert.

Von der ersten Phase des Materialauswahlassistenten bis zur abschließenden Validierung anhand der ISO 13485-Standards muss jeder Schritt präzise ausgeführt werden. Der Einsatz einer Heißkanal-Kunststoffspritzgussform und hochwertige CNC-Bearbeitung für Spritzgussformen sind kein optionaler Luxus mehr, sondern unverzichtbare Werkzeuge, um den Anforderungen des modernen Gesundheitswesens gerecht zu werden. Ganz gleich, ob Sie kritische herstellen Spritzgusskomponenten für medizinische Geräte oder hochwertige Spritzgusskomponenten für Kosmetikverpackungen – die Verpflichtung zu Qualität und Beständigkeit treibt Innovationen voran und gewährleistet die Patientensicherheit. Durch die Beherrschung dieser Techniken und Standards können Hersteller die Grenzen des Möglichen in der Medizintechnik weiter verschieben.
