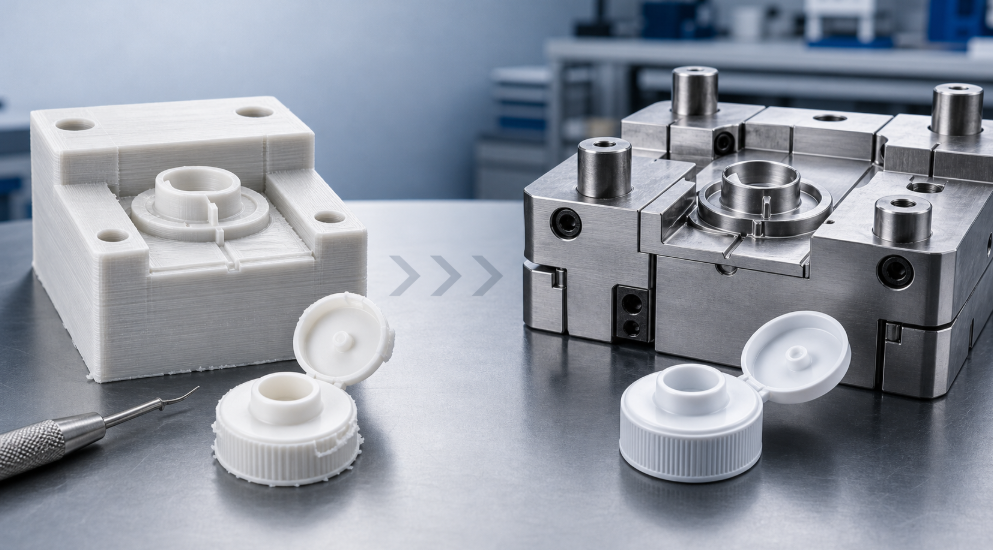

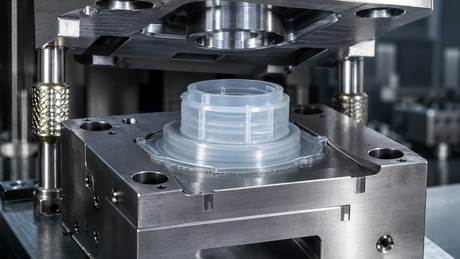

Von 3D-gedruckten Prototypformen bis hin zu Produktionswerkzeugen: So reduzieren Sie Flash

3D-gedruckte Prototypenformen sind für die frühe Produktentwicklung nützlich. Sie helfen Entwicklungsteams dabei, Geometrien zu testen, erste Muster herzustellen und schnell zu lernen, bevor sie sich an Produktionswerkzeuge wenden.

Doch sobald ein Prototypenprozess mit der Bereitstellung von Kundenmustern oder Kleinserienaufträgen beginnt, ändern sich die Erwartungen. Eine Form, die zum Lernen gut genug war, ist möglicherweise nicht stabil genug für eine wiederholbare Produktion.

Ein häufiges Beispiel ist Flash. Teams, die FDM- oder SLA-Prototypformen verwenden, stellen möglicherweise fest, dass die Teileform akzeptabel ist, die Kanten jedoch nach jedem Zyklus von Hand beschnitten werden müssen. Das Trimmen mit einem Messer mag zunächst machbar erscheinen. Mit der Zeit wird es langsam, inkonsistent und riskant, insbesondere wenn das Teil in medizinischen, Verpackungs-, Kappen-, Verschluss-, Kosmetik- oder Dichtungsanwendungen verwendet wird.

Kurze Antwort: 3D-gedruckte Prototypenformen erzeugen oft Grate, weil die Trennlinie, die Formsteifigkeit, die Klemmstabilität und die Oberflächengenauigkeit begrenzt sind. Überlaufschächte und Abreißvorrichtungen können dabei helfen, überschüssiges Material zu verwalten, sie können jedoch keine präzisen Produktionswerkzeuge ersetzen.

Warum Prototypenformen oft Grate erzeugen

Flash ist nicht nur zusätzliches Material um ein Formteil herum. Dies ist normalerweise ein Zeichen dafür, dass die Form den Druck, die Absperrung, die Entlüftung oder die Ausrichtung nicht gut genug kontrolliert.

In Prototypenformen entstehen Grate üblicherweise durch:

• Schlechter Sitz der Trennfuge.
• Begrenzte Ebenheit zwischen den Formhälften.
• Ungleichmäßiger Klemmdruck.
• Geringe Formsteifigkeit unter Druck.
• Unkontrollierte Entlüftungstiefe oder Entlüftungsposition.
• Materialverformung bei wiederholten Zyklen.
• Verschleiß an den Passflächen.
• Manuelle Montage oder manuelle Klemmvariation.

Diese Probleme werden besonders sichtbar, wenn das geformte Material leicht fließt oder wenn das Teil dünne Kanten, Dichtungsmerkmale oder kosmetische Oberflächen aufweist. Selbst eine kleine Lücke an der Trennfuge kann zu einem dünnen Gratfilm führen, der später entfernt werden muss.

Aus diesem Grund sollte die Gratkontrolle bei der Werkzeugstabilität und nicht bei der Nachbearbeitung beginnen.

Warum Flash zum Produktionsrisiko wird

Im frühen Prototyping kann ein kleiner Blitz akzeptabel sein. Ein Konstrukteur kann mehrere Muster zuschneiden, das Teil prüfen und mit dem Testen fortfahren. Das ist während der Entwicklung normal.

Das Problem beginnt, wenn das Beschneiden Teil des Produktionsablaufs wird.

Bei einer einmaligen Probe kann ein Beschneiden akzeptabel sein. Bei der Lieferung an den Kunden, der medizinischen Validierung, der Verpackungsgenehmigung oder der Produktion mit mehreren Kavitäten wird Flash zu einem Werkzeug- und Prozessrisiko.

Warum 3D-gedruckte Formen Probleme mit der Trennlinienkontrolle haben

FDM- und SLA-Formen können die Entwicklungszeit verkürzen, verhalten sich jedoch nicht wie Metallwerkzeuge in Produktionsqualität.

FDM-Formen sind besonders eingeschränkt, da Schichtlinien, lokale Oberflächenvariationen und Maßabweichungen es schwierig machen, eine saubere Trennfugenabsperrung zu schaffen. SLA-Formen können die Oberflächenauflösung verbessern, weisen jedoch immer noch Einschränkungen hinsichtlich Steifigkeit, Verschleißfestigkeit und thermischer Stabilität auf.

Zu den häufigsten Einschränkungen gehören:

• Schichtlinien, die einen vollständigen Kontakt zwischen den Formhälften verhindern.
• Begrenzte
• Ebenheit über die Trennfläche. Geringere
• Steifigkeit
• im Vergleich zu Werkzeugen aus Aluminium oder Stahl
• Bietet den Bedienern einen saubereren Bereich zum Greifen und Entfernen von überschüssigem Material.
• Reduziert zufälliges

Dies macht 3D-gedruckte Formen nicht zu einer schlechten Wahl. Sie sind oft das richtige Werkzeug für Konzepttests und frühe Musterarbeiten. Der Fehler besteht darin, von ihnen zu erwarten, dass sie die gleiche Gratkontrolle, Oberflächengüte und Wiederholgenauigkeit bieten wie Produktionswerkzeuge.

Können Überlaufbrunnen oder Tear-Trim-Funktionen helfen?

Überlaufbrunnen, Dachrinnen und Aufreißelemente können nützlich sein, wenn sie richtig gestaltet sind. Ihr Zweck besteht darin, überschüssiges Material in einen kontrollierten Bereich zu befördern, sodass es nach dem Formen leichter entfernt werden kann.

Sie können helfen durch:

• Schneiden mit dem Messer an der Kante des Teils.
• Schützt die Oberfläche des Hauptteils vor Beschädigungen durch das Schneiden.
• Verbessert
• die Konsistenz bei einem sekundären Schneidevorgang.
• Manuelles

Diese Funktionen haben jedoch Grenzen. Sie können schlechte Trennfugenpassung, schwache Klemmung, Formverformung, unkontrollierte Entlüftung oder Passflächen mit geringer Präzision nicht vollständig korrigieren.

Eine Tear-Trim-Funktion kann manuelle Schäden reduzieren, aber dennoch eine Markierungslinie hinterlassen. Für medizinische Teile, Dichtungselemente, Verschlussteile oder Kosmetikverpackungen ist diese Maßlinie möglicherweise immer noch inakzeptabel.

Die praktische Schlussfolgerung ist einfach: Designmerkmale können den Umgang mit Flash erleichtern, aber präzise Werkzeuge reduzieren den Flash an der Quelle.

Wann sollte man von Prototypenwerkzeugen zu Produktionswerkzeugen übergehen?

Prototypenwerkzeuge dienen dem Lernen. Produktionswerkzeuge dienen der Wiederholbarkeit.

Ein Projekt kann bereit sein, über 3D-gedruckte Prototypformen hinauszugehen, wenn:

• Trimmen nimmt zu viel Zeit in Anspruch.
• Flash beeinträchtigt die Zustimmung des Kunden.
• Messerschneiden hinterlässt sichtbare Spuren.
• Das Teil wird bereits in kleinen Chargen verkauft.
• Die Produktionsnachfrage steigt.
• ISO-, medizinische oder Kundenvalidierung ist geplant.
• Es werden mehrere Kavitäten benötigt.
• Maßliche Wiederholbarkeit wird wichtiger als Konstruktionsflexibilität.
• Das gleiche Teil muss im Laufe der Zeit konsistent hergestellt werden.

Dies ist die Phase, in der das Werkzeugrisiko zum Geschäftsrisiko wird. Wenn die Form die Trennlinie nicht kontrollieren kann, gibt das Produktionsteam möglicherweise mehr Geld für die Korrektur von Teilen aus, als es zuvor für die Verbesserung der Werkzeugstrategie aufgewendet hätte.

Welche Produktionswerkzeuge steuern sollten

Eine Produktionsform sollte mehr leisten, als nur die Form des Teils zu erzeugen. Es sollte die Formbedingungen steuern, die das Teil wiederholbar machen.

Bei blitzempfindlichen Komponenten sollte eine Überprüfung der Produktionswerkzeuge Folgendes umfassen:

• Passung der Trennlinie und Absperrqualität
• Entlüftungsgeometrie und Entlüftungsposition
• Klemmkraftverteilung
• Hohlraum- und Kernausrichtung
• Ebenheit und Steifigkeit
• des Einsatzes
• Materialflussweg
• Anforderungen an die Oberflächengüte
• Bezugsbeziehungen Strategie für den Ersatzeinsatz
• Inspektions- und Messanforderungen

Der Sitz der Trennfuge, die Entlüftung und die Klemmkraft sind in der Regel die ersten Bereiche, die überprüft werden müssen. Wenn einer dieser Bereiche instabil ist, tritt der Blitz oft auch nach Prozessanpassungen wieder auf.

Hier müssen Kunststoffspritzgusswerkzeuge anhand der realen Produktionsumgebung und nicht nur anhand der Prototypengeometrie geplant werden.

Warum herausnehmbare Einsätze beim Scale-Up helfen

Eine praktische Strategie bei der Entwicklung vom Prototyp bis zur Produktion ist die Verwendung einer Formbasis mit herausnehmbaren Einsätzen. Dies gibt dem Projekt mehr Flexibilität und bewegt sich dennoch in Richtung eines produktionsreifen Werkzeugs.

Herausnehmbare Einlagen können helfen:

• Reduzieren Sie die Neukonstruktionskosten
• Isolieren Sie kavitätsspezifische Probleme
• Unterstützen Sie Konstruktionsänderungen nach frühen Versuchen
• Vereinfachen Sie Reparatur und Wartung
• Reduzieren Sie die Stillstandszeit der gesamten Form
• Verbessern Sie die Kontrolle von Ersatzteilen
• Unterstützen Sie die zukünftige Entwicklung mit mehreren Hohlräumen

Bei Medizin- und Verpackungsprojekten ist die Einlegegenauigkeit oft entscheidend dafür, ob das fertig geformte Produkt stabil bleibt. Die Formbasis stellt die Plattform dar, aber der Einsatz steuert die Kavitätsdetails, die Verschlussqualität, die Gewindegeometrie, den Dichtungsbereich und das Trennlinienverhalten.

Aus diesem Grund sind hochwertige Präzisionsformkomponenten wichtig, wenn ein Projekt von Prototypenmustern zu Produktionswerkzeugen übergeht.

Was Käufer vor der DFM-Überprüfung vorbereiten sollten

Eine gute DFM-Überprüfung ist einfacher, wenn der Werkzeuglieferant frühzeitig klare Informationen erhält. Bei Gratproblemen sind Fotos und echte Musterdetails besonders nützlich, da sie zeigen, wo die Form das Material nicht kontrollieren kann.

Bevor Käufer Unterstützung bei Produktionswerkzeugen anfordern, sollten sie Folgendes vorbereiten:

• 3D-Modell
• 2D-Zeichnung
• Materialtyp
• Teilegröße und Wandstärke
• Zieljahrvolumen
• Aktuelle Prototypenfotos
• Flash-Positionsfotos
• Aktuelle Beschnittmethode
• Akzeptable und inakzeptable Gratbereiche
• Oberflächenbeschaffenheit Anforderungen
• Dichtungs- oder Montagefunktionen
• Medizinische, Verpackungs- oder Validierungsanforderungen
• Erwartete Hohlraumanzahl
• Inspektionsanforderungen

Für komplexe Einsätze, Absperrbereiche, Gewindemerkmale oder kleine Dichtungsdetails benötigen Käufer möglicherweise auch individuell gefertigte Formteile anstelle eines Allzweck-Prototypwerkzeugs.

Wie SENLAN die Stabilität der Produktionsform unterstützt

SENLAN Precision unterstützt kundenspezifische Formkomponenten und Spritzgusslösungen für Projekte, die eine stabile Produktionsleistung erfordern. Zu den typischen Anwendungen gehören medizinische Verbrauchsmaterialien, Flaschenverschlüsse, Verschlüsse, Hautpflegeverpackungen, Kosmetikverpackungen, Nachfüllverpackungen, Kunststofftüllenverschlüsse und Spritzgussprojekte mit mehreren Kavitäten.

Bei Projekten, die von Prototypenwerkzeugen zu Produktionswerkzeugen übergehen, liegt der Schlüssel darin, das Risiko vor dem Bau der Form zu prüfen. Diese Überprüfung kann die Position der Trennfuge, die Genauigkeit der Einsätze, die Entlüftungsstrategie, Überlegungen zur Kühlung, kritische Absperrbereiche, die Kontrolle von Austauschkomponenten und die Inspektionsplanung umfassen.

Je nach Produkt benötigen Käufer möglicherweise anwendungsspezifische Werkzeugunterstützung, z. B. Formkomponenten für medizinische Formen , , Kappenformkomponenten oder Formkomponenten für Kosmetikverpackungen.

Ein stabiles Formprodukt entsteht nicht allein durch Formstahl. Es hängt vom Teiledesign, der Werkzeugstruktur, der Einsatzgenauigkeit, der Prozessplanung und der Inspektionskontrolle ab, die zusammenwirken.

Praktische Checkliste vor der Produktion

Überprüfen Sie das Projekt vor der Genehmigung von Produktionswerkzeugen aus drei Blickwinkeln: Produktdesign, Werkzeugdesign und Produktionsplanung.

Produktdesign

• Wo befindet sich die Trennfuge?
• Ist Blitzlicht in diesem Bereich erlaubt?
• Verfügt das Teil über Dichtungs-, medizinische Kontakt- oder kosmetische Oberflächen?
• Kann eine Tear-Trim- oder Überlauffunktion sicher hinzugefügt werden?
• Hinterlässt das Trimmen inakzeptable Spuren?

Werkzeugdesign

• Wird die Passung der Trennlinie kontrolliert?
• Sind die Lüftungsschlitze richtig konstruiert?
• Ist die Klemmkraft gleichmäßig verteilt?
• Sind die Einsätze starr und stabil?
• Sind kritische Absperrbereiche poliert, geschliffen oder korrekt montiert?
• Werden für zukünftige Änderungen herausnehmbare Einsätze benötigt?

Produktionsplanung

• Wie hoch ist das erwartete Jahresvolumen?
• Ist manuelles Trimmen noch akzeptabel?
• Gibt es eine ISO-, Validierungs- oder Kundenfreigabeanforderung?
• Werden mehrere Kavitäten benötigt?
• Welcher Inspektionsbericht sollte vorgelegt werden?
• Wie werden Ersatzeinsätze kontrolliert?

Diese Checkliste hilft dabei, ein Prototypproblem in eine Entscheidung für ein Produktionswerkzeug umzuwandeln. Es hilft Käufern auch dabei, die Genehmigung eines Werkzeugs zu vermeiden, das immer noch zu stark auf manuelle Reparatur angewiesen ist.

FAQ

Warum erzeugen 3D-gedruckte Prototypenformen mehr Grate?

3D-gedruckte Prototypenformen erzeugen häufig mehr Grate, da ihre Passflächen, Ebenheit, Steifigkeit und Klemmstabilität im Vergleich zu Produktionsmetallwerkzeugen begrenzt sind. FDM-Schichtlinien und Materialverformungen können kleine Lücken erzeugen, durch die Material austritt.

Können Überlaufbrunnen Grate beseitigen?

Überlaufmulden können überschüssiges Material leiten und das Entfernen von Graten erleichtern. Sie können Grate jedoch normalerweise nicht beseitigen, wenn die Trennfuge, die Entlüftung, die Klemmung oder die Formgenauigkeit instabil sind.

Was ist ein Tear-Trim-Design?

Durch das Tear-Trim-Design entsteht ein kontrollierter, dünner Gratbereich, der nach dem Formen entfernt werden kann. Dadurch kann das manuelle Schneiden des Messers reduziert werden, es sind jedoch immer noch präzise Werkzeuge erforderlich und es kann sein, dass eine Maßlinie entsteht.

Wann sollte eine Prototypform durch Metallwerkzeuge ersetzt werden?

Eine Prototypenform sollte durch Produktionswerkzeuge ersetzt werden, wenn die Bearbeitungszeit zu lang wird, Grate die Teilequalität beeinträchtigen, die Nachfrage steigt, eine Validierung erforderlich ist oder Wiederholbarkeit wichtiger wird als die Flexibilität des Prototyps.

Wie wirkt sich die Trennlinienanpassung auf den Blitz aus?

Wenn die Trennfuge nicht dicht und gleichmäßig abschließt, kann Material durch kleine Spalten austreten. Dadurch entstehen Grate, insbesondere bei niedrigviskosen oder gratempfindlichen Formprozessen.

Was sollten Käufer vor der Produktion von Werkzeugen bereitstellen?

Käufer sollten 3D-Dateien, 2D-Zeichnungen, Materialinformationen, Teilemuster oder Fotos, Gratproblembereiche, erwartetes Produktionsvolumen, Oberflächenanforderungen, Funktionsbereiche und Inspektionserwartungen bereitstellen.

Letzte Gedanken

3D-gedruckte Prototypenformen sind für die Produktentwicklung wertvoll, können jedoch nicht jedes Produktionsproblem lösen.

Wenn Grate, manuelles Beschneiden, Teileschäden und Wiederholbarkeitsprobleme zu wiederkehrenden Problemen werden, sollte das Projekt auf ordnungsgemäß konzipierte Produktionswerkzeuge umgestellt werden. Überlaufschächte, Rinnen und Aufreißvorrichtungen können die Entfernung von Graten verbessern, sie können jedoch die genaue Passung der Trennfuge, stabile Einsätze, ordnungsgemäße Entlüftung, kontrollierte Klemmung und produktionsgerechte Bearbeitung nicht ersetzen.

Bei Medizin- und Verpackungsprojekten ist die Werkzeugstabilität nicht nur ein Fertigungsdetail. Dies wirkt sich auf die Produktqualität, die Kundenfreigabe, die Validierungsplanung und die langfristige Produktionszuverlässigkeit aus.

Prototypenwerkzeuge helfen, die Idee zu beweisen. Produktionswerkzeuge helfen, den Prozess zu beweisen.
