Was Käufer bei einer Ausgusskappenform beachten sollten: Hohlräume, Harz, DFM, Stahl und Formlebensdauer

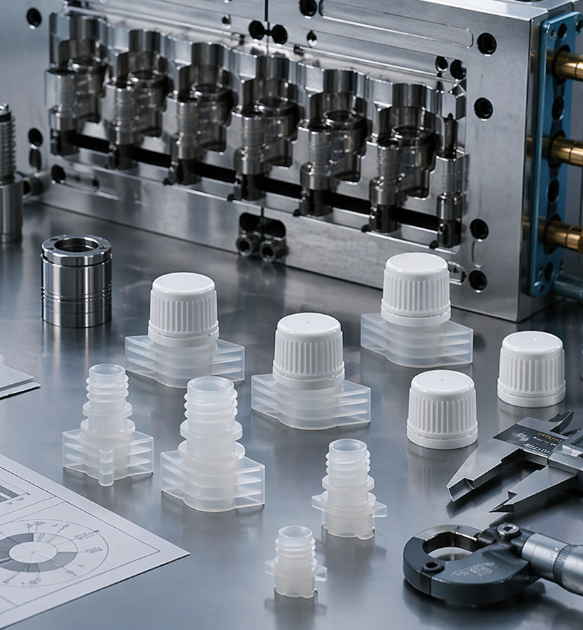

Bei SENLAN definieren wir eine Präzisions-Ausgusskappenform als eine Form, die das Gewindegefühl, den Dichtungskontakt und die Leistung von Kavität zu Kavität auch bei wiederholter Produktion stabil halten kann.

Für Käufer, die an Nachfüllverpackungen, Doypack-Verschlüssen, kosmetischen Nachfüllbeuteln oder Ausgussbeutelanwendungen arbeiten, sollte eine Ausgusskappenform nicht allein anhand der Hohlraumzahl spezifiziert werden. Eine zuverlässige Werkzeugentscheidung hängt in der Regel davon ab, wie gut fünf Faktoren zusammenwirken:

• Kavitätenstrategie,
• Harzauswahl,
• DFM-Tiefenformstahl
• und Verschleißteillogik,
• realistische Erwartungen an die Formlebensdauer.

Eine gute maßgefertigte Ausgusskappenform dient nicht nur der Herstellung von Mustern. Es ist darauf ausgelegt, eine stabile Abdichtung, ein wiederholbares Drehmomentgefühl und eine langfristige Produktionskonsistenz zu unterstützen.

Für einen direkten Produktüberblick können Sie sich auch unsere individuelle Ausgusskappenform für Ausgussbeutel und Nachfüllverpackungen ansehen.

Schnelle Antwort

• ✅ Eine Ausgusskappenform mit mehreren Kavitäten sollte den Ausstoß steigern, ohne die Dichtkonsistenz zu beeinträchtigen.
• ✅ Eine Heißkanal-Auslaufkappenform macht nur dann Sinn, wenn das Wärmegleichgewicht, die Anschnittposition und die Wartungslogik mit dem Verschlussdesign übereinstimmen.
• ✅ Ein PP/PE-Ausgusskappenformprojekt sollte im Hinblick auf Schrumpfung, Steifigkeit, Dichtungsgefühl und Anwendungsanforderungen überprüft werden.
• ✅ Eine 28-mm-Auslaufkappenform oder eine 33-mm-Auslaufpassform sieht möglicherweise standardmäßig aus, aber die Anpassung von Kappe und Passstück erfordert noch eine DFM-Validierung.
• ✅ Formstahl, Härte und austauschbare Verschleißbereiche sollten basierend auf Leistung, Harz und erwarteter Formlebensdauer ausgewählt werden.
• ✅ Eine nützliche DFM-Analyse für Ausgussformteile sollte Dichtungsfläche, Gewindeeingriff, Anschnittreste, Kühlung, Entlüftung und Wartungszugang abdecken.

Eine Präzisionsform für Ausgusskappen wird nicht allein durch die Anzahl der Kavitäten definiert. Sie wird dadurch definiert, ob alle Hohlräume bei wiederholter Produktion eine stabile Abdichtung, einen guten Gewindeeingriff und ein angenehmes Gefühl für den Benutzer gewährleisten können.

Technischer Vergleich: Was Käufer zuerst prüfen sollten

1) Die Ausgabe mehrerer Kavitäten ist nur dann sinnvoll, wenn die Versiegelung stabil bleibt

Viele Käufer wünschen sich eine Ausgusskappenform mit mehreren Kavitäten, da das Ausgabeziel klar ist. Aber jeder zusätzliche Hohlraum erhöht die Schwierigkeit, das Gewindegefühl, den Dichtungskontakt und das Schließdrehmoment konstant zu halten.

Eine Form, die eine gute Kappe herstellt, ist nicht dasselbe wie eine Form, die 16 oder 32 Hohlräume stabil hält.

Bei der Produktion mit mehreren Kavitäten sollten Käufer besonders auf Folgendes achten:

• Gewindevariation von Hohlraum zu Hohlraum
• Dichtflächenkonsistenz
• Drehmomentdrift
• Kühlungsgleichgewicht
• Schwindungskompensation
• Wiederholbarkeit von Gewindekernen und Hohlraumeinsätzen
• Langfristiger Verschleiß in Dichtungs- und Gewindebereichen

Um diese Konsistenz zu erreichen, ist mehr als nur guter Stahl erforderlich. Die Gewindekerne, Dichteinsätze und Hohlraumeinsätze müssen unter strikter Austauschbarkeit bearbeitet werden. Durch die Validierung kritischer Abmessungen mit der KMG-Messtechnik von ZEISS kann der Lieferant vor der Produktionsfreigabe bestätigen, ob jede Kavität innerhalb des vorgesehenen Toleranzfensters bleibt.

Bei Bedarf können Käufer auch eine Cpk-Validierung für kritische Dichtungsflächen oder passungskritische Gewindemerkmale anfordern. Bei großvolumigen Verpackungsprojekten wird häufig ein Cpk-Ziel wie ≥ 1,33 als praktischer Maßstab für die Prozessfähigkeit verwendet, die genaue Anforderung sollte jedoch auf der Grundlage des Produktrisikos und des Validierungsstandards vereinbart werden.

Beim Erfolg mit mehreren Kavitäten kommt es nicht nur auf die Leistung an. Es geht darum, ob jeder Hohlraum den Dichtungsdruck, das Gewindegefühl und die Passgenauigkeit über eine langfristige Produktion hinweg aufrechterhalten kann.

Weitere Informationen zu Bearbeitungs- und Inspektionsmöglichkeiten finden Sie in unseren technischen Vorteilen.

2) Wann eine Heißkanal-Auslaufkappenform Sinn macht

Eine Heißkanal-Auslaufkappenform kann schnellere Zyklen, eine sauberere Befüllung und einen geringeren Angussabfall ermöglichen. Doch nicht für jedes Projekt ist es automatisch die richtige Wahl.

Ein Heißkanalsystem ist sinnvoller, wenn:

• Das Werkzeug ist für die Produktion größerer Stückzahlen ausgelegt
• Das thermische Gleichgewicht ist entscheidend
• Angussreste müssen sorgfältig kontrolliert werden
• Die Zykluszeit ist ausreichend wichtig, um die Systemkomplexität zu rechtfertigen
• Der Verschluss erfordert eine gleichmäßige Füllung über mehrere Hohlräume hinweg

Ein Heißkanal kann in folgenden Fällen einen geringeren Mehrwert bieten:

• Das Projekt befindet sich noch in der frühen Entwicklung
• Die Anzahl der Hohlräume ist niedrig
• Das Verschlussdesign kann sich noch ändern
• Wartung Einfachheit ist wichtiger als Verbesserung der Zykluszeit

Die wichtige Frage lautet nicht einfach „Verwenden Sie einen Heißkanal?“. Die bessere Frage lautet:

Wie verbessert das Heißkanaldesign diese spezielle Ausgusskappenform im Hinblick auf Füllungsgleichgewicht, Angussqualität, Zykluszeit und Wartungsrisiko?

Bei Ausgusskappen und -armaturen muss die Anordnung des Heißkanals zusammen mit der Anschnittposition, dem Schutz der Dichtfläche und den Erwartungen an die kosmetische Oberfläche überprüft werden.

3) PP-, PE- und Monomaterial-Entscheidungen wirken sich mehr aus als nur auf die Harzkosten

Eine Diskussion über eine PP-PE-Ausgusskappenform sollte sich nicht auf den Harzpreis beschränken. Die Wahl des Harzes beeinflusst, wie sich der Verschluss im realen Gebrauch verhält.

Die Materialauswahl kann Folgendes beeinflussen:

• Schrumpfrate
• Steifheit
• Siegelgefühl
• Drehmomentverhalten
• Lebendes Scharnier oder flexibles Merkmal Leistung
• Aussehen Konsistenz
• Recyclingfähigkeit Strategie
• Zykluszeit

PP vs. PE

PP und PE können sich hinsichtlich Steifigkeit, Schrumpfung und Benutzergefühl unterschiedlich verhalten. Bei Verschlüssen kann sich dies auf den Gewindeeingriff, das Dichtungsverhalten und darauf auswirken, wie sich die Kappe beim wiederholten Öffnen und Schließen anfühlt.

Recycelbar und Monomaterialrichtung

Wenn Käufer nach einer fragen recycelbaren Ausgießkappenform oder einer Ausgießkappenform aus Monomaterial , wird das Projekt möglicherweise restriktiver. Monomaterialverpackungen können Nachhaltigkeitsziele unterstützen, sie können jedoch auch die Designfreiheit einschränken.

Dadurch kann der Schimmel empfindlicher werden gegenüber:

• Dünnwandverformung
• Siegelinstabilität
• Schrumpfungsvariation
• Teilgefühl
• Hohlraum-zu-Hohlraum-Wiederholbarkeit

Lebensmittelecht, BPA-frei und behördlicher Wortlaut

Wenn es sich bei dem Projekt um eine lebensmittelechte Auslaufkappenform oder eine BPA-freie Auslaufkappenform handelt , ist die sicherere technische Formulierung nicht „die Form ist von der FDA zugelassen“. Eine Form selbst ist normalerweise nicht das regulierte Endprodukt.

Eine bessere Möglichkeit, das Projekt zu bewerten, ist:

• Kann das Werkzeug Verpackungsanwendungen mit Lebensmittelkontakt unterstützen?
• Ist das ausgewählte Harz für den Zielmarkt geeignet?
• Sind Materialzertifikate und Compliance-Dokumente erforderlich?
• Wird das endgültige Verpackungssystem gemäß den Vorschriften des Kunden validiert?

Bei Lebensmittelkontakt- oder BPA-freien Verpackungen hängt die Einhaltung der Anforderungen von der Harzauswahl, den Endverwendungsbedingungen und den Anforderungen des Zielmarkts ab – nicht nur von der Form.

4) Standard-Halsgrößen im Vergleich zu kundenspezifischen Ausgusskappen-Formprojekten

Schlüsselwörter wie 28-mm-Auslaufkappenform und 33-mm-Auslaufpassform sind wichtig, da die Halsgröße die Projektunsicherheit beeinflusst.

Projekte in Standardgröße

Eine 28-mm- oder 33-mm-Struktur kann Folgendes bieten:

• einfacheres Benchmarking,
• klarere Erwartungen an die Kappenpassung,
• vorhersehbareres Gewindelayout,
• geringere Unsicherheit im Anfangsstadium,

Aber „Standardgröße“ bedeutet nicht „kein Risiko“. Selbst Standardabmessungen müssen noch im Hinblick auf Dichtfläche, Gewindeeingriff und Schrumpfverhalten überprüft werden.

Benutzerdefinierte Projekte

Eine individuelle Ausgusskappenform wird normalerweise benötigt, wenn:

• das Beutelsystem ist einzigartig,
• die Marke möchte ein anderes Ausgabegefühl,
• das Produkt benötigt eine spezielle Dichtungsstruktur,
• der Verschluss muss ein bestimmtes Benutzererlebnis unterstützen,
• die Standardgeometrie kann die Anwendungsanforderungen nicht erfüllen,

Benutzerdefinierte Geometrie erfordert normalerweise ein tieferes DFM, eine stärkere Validierung und eine umfassendere Überprüfung der Kappenanpassung.

Standardausgießergrößen reduzieren die anfängliche Unsicherheit, während kundenspezifische Ausgießerkappenformen ein tieferes DFM und eine vollständigere Validierung vor der Werkzeugfreigabe erfordern.

Wenn Sie noch dabei sind, die Struktur des Anschlussstücks zu definieren, kann dieser Artikel darüber, was ein Ausgussstück in einer flexiblen Verpackung ist, dabei helfen, das grundlegende Verschlusssystem zu klären.

5) Warum DFM für Ausgussformen über die Geometrie hinausgehen muss

Eine DFM-Analyse einer robusten Ausgussform sollte sich nicht auf die grundlegende Formbarkeit beschränken. Es sollte erklären, wie die Schließung als echtes Produktionssystem funktionieren wird.

Für ein Auslaufkappen- oder Montageprojekt sollte DFM Folgendes abdecken:

• Kappenpassungsgewinde, passender
• Dichtsteg und Dichtfläche, logische
• Anschnittposition und Anschnittrückstandsanalyse,
• Entlüftungsstrategie,
• Kühlkanaloptimierung,
• Schrumpfungskompensation
• , Trennlinienstoß, Auswurfstabilität
• ,
• kosmetische Oberflächenerwartungen,
• Wartung und Verschleißteilzugang,
• Hohlraum-zu-Hohlraum, Wiederholbarkeitsrisiko.

Dies ist besonders wichtig für OEM-Projekte zur Ausgussform in China , bei denen der Käufer möglicherweise mehr als nur die Herstellung von Formen erwartet. Die OEM-Unterstützung sollte eine Entwurfsprüfung, Feedback zur Herstellbarkeit und eine Risikoidentifizierung umfassen, bevor der Stahl geschnitten wird.

Eine nützliche DFM-Überprüfung sollte Fragen beantworten wie:

• Wird die Kappe und Ausstattung gemeinsam überprüft werden?
• Wie wird die Dichtfläche vor Graten oder Fehlpassungen geschützt?
• Wo wird das Tor platziert und wirken sich die Überreste des Tors auf das Aussehen oder die Funktion aus?
• Wie unterstützen Kühlkanäle eine stabile Zykluszeit und Schrumpfungskontrolle?
• Welche Gewindekerne, Dichteinsätze oder Verschleißbereiche sollen austauschbar sein?
• Was sollte nach T1 überprüft werden?

Eine nützliche DFM-Analyse des Ausgusses sollte erklären, wie sich Gewinde, Dichtung, Anschnittreste, Kühlung, Entlüftung und Wartungsstrategie auf die tatsächliche Produktion auswirken – und nicht nur darauf, ob das Teil einmal geformt werden kann.

Wenn Ihr Team in China ansässige Lieferanten vergleicht, kann unser Leitfaden zur Beschaffung einer Ausgussform aus China die RFQ-Vorbereitungsphase unterstützen.

6) Stahl, Härte und austauschbare Verschleißbereiche sind wichtiger als Marketingaussagen

Käufer sehen oft Begriffe wie Ausgießkappenform aus HRC52-Stahl oder Ausgießkappenform mit langer Lebensdauer . Diese Behauptungen sind nur dann von Bedeutung, wenn sie mit einer echten Werkzeugstrategie verknüpft sind.

Eine Form wird nicht langlebig, weil es auf einer Website so steht. Die Lebensdauer wird dadurch erhöht, dass der Werkzeugplan auf Verschleiß-, Wartungs- und Austauschlogik basiert.

Eine zuverlässige Strategie für langlebige Schimmelpilze sollte Folgendes berücksichtigen:

• Stahlauswahl nach Formbereich,
• Härte und Wärmebehandlung nach Funktion,
• austauschbare Gewindekerne,
• austauschbare Dichtungseinsätze, verschleißanfällige
• Absperrbereiche,
• Polier- und Oberflächenbehandlungsanforderungen,
• Wartungszugang,
• Austauschbarkeit von Ersatzteilen,

Für einige verschleißanfällige Bereiche kann eine Strategie aus härterem Stahl oder einer lokalen Einsatzstrategie erforderlich sein. Die beste Wahl hängt jedoch vom Harz, der Anzahl der Hohlräume, der erwarteten Leistung und der Formarchitektur ab.

Die bessere Käuferfrage ist nicht:

„Verwenden Sie HRC52-Stahl?“

Die bessere Frage ist:

Welche Bereiche erfordern eine höhere Verschleißfestigkeit, welche Bereiche sollten austauschbar bleiben und wie behält die Form die Dichtigkeit und Gewindekonsistenz nach langer Produktion bei?

Eine lange Lebensdauer der Form in einer Ausgusskappenform hängt von der Stahlauswahl, der Verschleißzonenstrategie, den austauschbaren Einsätzen und dem Wartungszugang ab – und nicht nur von einer Härtezahl.

7) Was Käufer vor der Ausschreibung vorbereiten sollten

Wenn Sie ein realistisches Angebot für eine Präzisionsform für Ausgusskappen wünschen , bereiten Sie mehr als nur ein Produktfoto vor.

Ein nützliches RFQ-Paket sollte Folgendes umfassen:

• Kappe, 3D-Datei,
• Passung, 3D-Datei,
• Ziel,
• Harz, Zielanwendung,
• Kavitätsziel,
• erwartete Jahresleistung,
• Dichtungsanforderung,
• Drehmoment oder Benutzergefühlserwartung,
• Halsgröße, wie z. B. 28 mm oder 33 mm, falls zutreffend,
• Anforderungen an das Aussehen
• , Lebensmittelkontakt oder BPA-Freiheitsanforderungen, falls zutreffend,
• Benchmark-Muster oder bestehende Produktionsprobleme.

Je klarer das Projekt definiert ist, desto nützlicher sind das DFM, die Durchlaufzeitschätzung und der Werkzeugvorschlag.

Für Kosmetik-Nachfüllanwendungen zeigt dieser Anwendungsfall mit Ausgusskappe und Einbauform für Kosmetik-Nachfüllbeutel, warum eine aufeinander abgestimmte Überprüfung und Produktionslogik wichtig sind, bevor die Werkzeugausstattung fertiggestellt wird.

Praktische Käufer-Checkliste

Fragen Sie vor der Genehmigung einer maßgefertigten Tüllenkappenform :

• Ist die Anzahl der Kavitäten für die erforderliche Dichtungskonsistenz realistisch?
• Ist ein Heißkanalsystem für diese Verschlusskonstruktion gerechtfertigt?
• Unterstützt die Harzstrategie Funktion, Nachhaltigkeit und Produktionsstabilität?
• Ist die Halsgröße Standard oder vollständig individuell?
• Passt die DFM-Überprüfungsobergrenze und -ausstattung zusammen?
• Werden Anschnittreste, Kühlung, Entlüftung und Schwundkompensation überprüft?
• Sind Gewindekerne und Dichteinsätze für die Wartung ausgelegt?
• Gibt es nach T1 einen messbaren Validierungsplan?

Letzter Gedanke

Eine gute Tüllenkappenform sollte nicht allein durch eine Variable bestimmt werden.

Nicht nur durch Hohlräume.
Nicht nur durch Harz.
Nicht nur durch Stahl.
Und das nicht nur wegen des Preises.

Die bessere Werkzeugentscheidung ergibt sich aus dem Verständnis, wie diese Faktoren zusammenwirken:

• Hohlraumstrategie
• Heißkanallogik
• PP/PE/Monomaterialrichtung
• Standardgröße vs. kundenspezifische Geometrie
• DFM-Tiefe
• Stahl-, Härte- und Verschleißstrategie
• Inspektions- und Validierungsplan

Das ist es, was dazu beiträgt, dass eine Präzisions-Ausgusskappenform von einem guten Muster zu einer stabilen Produktion übergeht.

FAQ

Wie wählt man zwischen PP und PE für eine auslaufsichere Ausgusskappenform?

PP und PE verhalten sich hinsichtlich Steifigkeit, Schrumpfung und Siegelgefühl unterschiedlich. Die bessere Wahl hängt von der Verschlussstruktur, dem Produktinhalt, dem Versiegelungsziel und davon ab, ob beim Verpackungssystem Steifigkeit, Flexibilität, Recyclingfähigkeit oder Benutzergefühl im Vordergrund stehen.

Welcher Formstahl eignet sich am besten für die Massenproduktion von Ausgusskappen?

Es gibt keinen einzigen besten Stahl für jede Ausgusskappenform. Die richtige Wahl hängt vom Harz, der Anzahl der Hohlräume, der erwarteten Leistung, den Verschleißzonen und der Wartungsstrategie ab. Für die Massenproduktion benötigen Gewindekerne, Dichtungseinsätze und Absperrbereiche häufig eine höhere Verschleißfestigkeit und ein austauschbares Design.

Ist ein Heißkanal für eine Ausgusskappenform mit mehreren Kavitäten immer besser?

Nicht immer. Ein Heißkanal kann das Gleichgewicht verbessern, Ausschuss reduzieren und kürzere Zykluszeiten ermöglichen, erhöht aber auch die Systemkomplexität. Die Entscheidung sollte auf der Anzahl der Kavitäten, der Anschnittposition, der Teilegeometrie und den Wartungsanforderungen basieren.

Kann eine Ausgusskappenform lebensmittelechte oder BPA-freie Verpackungen unterstützen?

Ja, die Form kann für Lebensmittelkontakt- oder BPA-freie Verpackungsanwendungen konzipiert werden, die Einhaltung hängt jedoch vom ausgewählten Harz, der Endanwendung und den gesetzlichen Anforderungen des Zielmarkts ab. Das Material und das fertige Verpackungssystem müssen über den korrekten Compliance-Pfad überprüft werden.

Was sollte ein DFM-Bericht für eine Ausgussform enthalten?

Ein nützlicher DFM-Bericht sollte die Anpassung von Kappen und Passungen, die Überprüfung der Dichtflächen, den Gewindeeingriff, die Analyse von Angussresten, die Optimierung des Kühlkanals, die Entlüftungsstrategie, den Schrumpfungsausgleich, die Überprüfung des Auswurfs und die Wartungsplanung für verschleißanfällige Komponenten umfassen.
