Beherrschung interner Hinterschnitte beim Spritzgießen: Senlan-Klappkerne – eine innovative Lösung

Was sind interne Undercuts und warum sind sie so herausfordernd?

Ein interner Hinterschnitt bezieht sich auf jedes Merkmal innerhalb eines Formteils, das dessen direktes Auswerfen aus der Kernseite behindert. Zu den häufigsten Arten interner Hinterschneidungen gehören:

•Innengewinde (z. B. Flaschenverschlüsse, medizinische Gehäuse)

•Halterungsnuten/Schnappmerkmale in Rohren oder Gehäusen

•Innenrippen, Verriegelungsmerkmale oder Bajonett-Geometrien

•Eingelassene Logos oder innenliegende Dichtungsprofile

Die Kernherausforderung ist unkompliziert: Das Teil „hakt“ sich mechanisch am Kern ein, sodass es unmöglich ist, das Teil auszuwerfen, ohne zuvor die Geometrie zu entfernen oder zu kollabieren, die den Hinterschnitt erzeugt hat. Diese Anforderung erhöht die Kosten und das Risiko, da sie Formkonstrukteure dazu zwingt, sekundäre Formvorgänge durchzuführen, die oft auf engstem Raum mit strengen Toleranzen durchgeführt werden müssen.

Traditionelle interne Undercut-Lösungen und ihre versteckten Kosten

Während traditionelle Methoden in bestimmten Szenarien effektiv sein können, gehen sie oft zu Lasten anderer Faktoren und führen zu einer Reihe neuer Probleme. Nachfolgend sind einige gängige traditionelle Lösungen und ihre Nachteile aufgeführt:

1.Nebenwirkungen/Slides (interne Lifter)

•Vorteile: Ausgereifte Technologie, allgemein verständlich.

•Nachteile: Erhöht die Formgröße, die Komplexität, die Verschleißpunkte und die Setup-Empfindlichkeit. Interne Hinterschnittschlitten sind oft schwer zugänglich, schwer zu entlüften und anfällig für Verschleiß, insbesondere wenn der Hinterschnitt tief ist, das Harz abrasiv ist oder die Zyklenzahl hoch ist.

2. Von Hand geladene Einsätze

•Vorteile: Niedrige anfängliche Formkosten.

•Nachteile: Erfordert erheblichen Arbeitsaufwand, birgt Sicherheitsrisiken, führt zu geringerem Durchsatz und inkonsistenter Qualität. Für großvolumige Produktionsprogramme oder regulierte Branchen ist die manuelle Beladung selten eine langfristige Lösung.

3. Abschraubmechanismen (für Gewindeelemente)

•Vorteile: Hervorragend geeignet für Gewindeteile bei korrekter Konstruktion.

•Nachteile: Kostspielig, wartungsintensiv und kann die Zykluszeit verlängern. Abschraubsysteme sind für bestimmte Verschlüsse und Gewindeteile sehr effektiv, sie sind jedoch nicht für jeden inneren Hinterschnitt ideal und erhöhen die mechanische Komplexität erheblich.

4.Stripping (elastische Verformung)

•Vorteile: Geringste Werkzeugkomplexität.

•Nachteile: Funktioniert nur, wenn Geometrie/Material es zulassen; birgt die Gefahr von Weißbruch, Verformung und Ausschuss. Das Abisolieren beruht darauf, dass sich das Teil aus der Hinterschneidung herausbiegt, was oft nicht mit strengen Maßanforderungen oder spröden Materialien vereinbar ist.

Zusammenfassung: Herkömmliche Methoden können das Problem zwar lösen, sie sind jedoch häufig mit einer Reihe versteckter Kosten verbunden, darunter erhöhter Wartungsaufwand, Ausfallzeiten, inkonsistenter Auswurf und längere Zykluszeiten.

Der Vorteil des zusammenklappbaren Kerns: Interne Hinterschneidungen ohne übermäßige Konstruktion

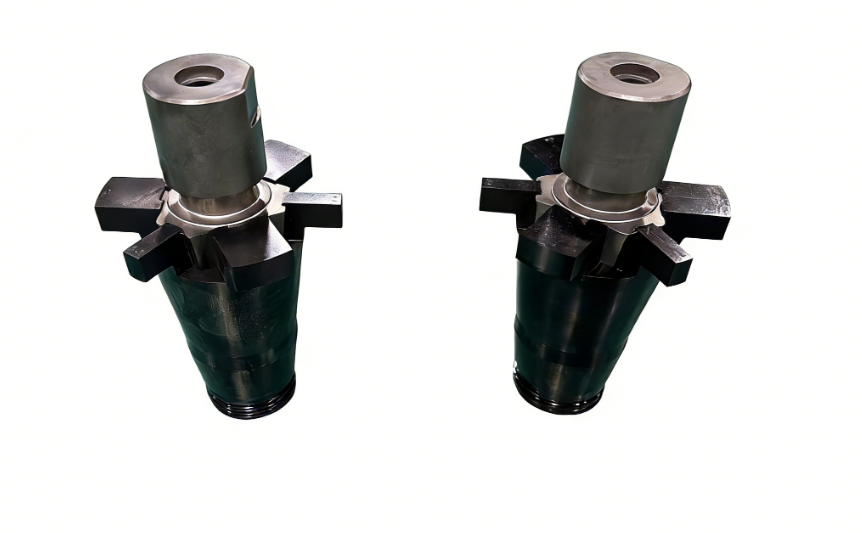

Ein zusammenklappbarer Kern bildet während des Einspritzens das innere Bauteil in voller Größe und zieht sich dann zum Auswerfen nach innen zurück, sodass das Teil sauber gelöst werden kann, ohne dass seitliche Eingriffe oder komplexe interne Hebevorrichtungen erforderlich sind. Dies bedeutet:

•Eliminierung von Nebeneffekten bei vielen internen Undercut-Anwendungen.

•Reduzierter Platzbedarf der Form (weniger bewegliche Komponenten um die Kavität herum).

•Verbesserte Wiederholbarkeit durch Vereinfachung der Aktionssequenz.

•Geringere Wartungskosten durch Reduzierung verschleißintensiver Mechanismen.

•Verkürzte Zykluszeiten durch reibungslosere und schnellere Auswurfroutinen (anwendungsabhängig).

Die zusammenklappbaren Kerne von Senlan wurden für Hersteller entwickelt, die Präzisionstechnik, vorhersehbare Leistung und Langzeitstabilität in anspruchsvollen Produktionsumgebungen benötigen.

Wie Senlan Collapsible Cores funktionieren (konzeptionell)

Obwohl die Designs je nach Anwendung variieren, bleibt das zugrunde liegende Prinzip konsistent:

1. Formphase: Der Kern dehnt sich aus, um die Innengeometrie genau zu formen.

2. Kollapsphase: Die Kernsegmente ziehen sich nach innen zurück, um den Unterschnitt freizugeben.

3. Auswurfphase: Das Teil lässt sich sanft lösen, ohne zu schleifen, zu scheuern oder zu blockieren.

Dieser Einsturzvorgang ist besonders wertvoll, wenn Ihr interner Undercut:

•Tief oder durchgehend (z. B. eine vollständige 360°-Retentionsnut)

•Befindet sich auf engstem Raum

•Empfindlich gegenüber Oberflächenschäden

•Erfordert eine konsistente Maßkontrolle

Wo zusammenklappbare Kerne Excel

1. Verpackungsindustrie: Kappen, Verschlüsse, Dosierkomponenten

•Verpackungsprojekte leben von kurzen Zykluszeiten und hoher Verfügbarkeit. Zusammenklappbare Kerne eignen sich hervorragend für: interne Sicherungsringe, Schnappfunktionen in Kappen und komplexe interne Dichtungsprofile. Das Ergebnis: weniger Formvorgänge, weniger Verschleißpunkte und ein gleichmäßigerer Auswurf.

2.Medizinische Industrie: Gehäuse, diagnostische Verbrauchsmaterialien, Steckverbinder

•Im medizinischen Formenbau sind häufig enge Toleranzen, kontrollierte Oberflächen (keine Schleifspuren) und stabile Wiederholgenauigkeit über lange Produktionsläufe erforderlich. Ein zusammenklappbarer Kern kann die Variabilität, die durch kompliziertes Schiebe-Timing und interne Heber-Abstimmung entsteht, erheblich reduzieren.

Design- und technische Überlegungen (wichtige Punkte für eine frühzeitige Bestätigung)

Ein zusammenklappbarer Kern ist keine „Nachrüstlösung“; Es ist am effektivsten, wenn es während des DFM (Design for Manufacturability) und der Formkonstruktionsphase berücksichtigt wird. Hier sind die wichtigsten zu validierenden Elemente:

1.Geometrie und Tiefe der Hinterschneidung: Ist die Hinterschneidung durchgehend (360°) oder teilweise? Wie tief ist es? Ist eine ausreichende axiale Länge zum Zusammenklappen und Auswerfen vorhanden?

2. Harzverhalten: Schrumpfrate und Steifigkeit beeinflussen die Auswurfkraft. Glasgefüllte oder abrasive Materialien beeinflussen die Verschleißerwartungen. Für medizinische Materialien sind möglicherweise strengere Oberflächen- und Kontaminationskontrollen erforderlich.

3. Anforderungen an Toleranz und Oberflächenbeschaffenheit: Wenn die Innenfläche ein funktioneller Dichtungsbereich ist oder eine Präzisionspassung erfordert, benötigen Sie: stabile Kernausrichtung, konsistentes Kollapsverhalten und eine Oberflächenbeschaffenheit, die geeignet ist, Widerstand/Markierungen zu reduzieren.

4. Entlüftungs- und Anschnittstrategie: Interne Elemente können leicht Luft einschließen. Eine gute Entlüftung und Prozessstabilität sind unerlässlich, um Verbrennungen, Kurzschlüsse und inkonsistente Füllungen zu vermeiden.

5.Ziele für Produktionsvolumen und Lebenszyklus: Produktionsprogramme mit hohem Volumen profitieren am meisten von: vereinfachten Mechanismen, reduziertem Wartungsaufwand und vorhersehbarer Leistung über lange Produktionsläufe.

Senlan integriert faltbare Kernanwendungen als Teil umfassenderer kundenspezifischer Werkzeuglösungen und der Herstellung hochpräziser Formkomponenten und stellt so sicher, dass das Kerndesign mit den Gesamtleistungsanforderungen Ihrer Form übereinstimmt.

Häufige Probleme helfen zusammenklappbare Kerne zu lösen

•"Das Teil bleibt am Kern haften und schleift beim Auswerfen." Zusammenklappbare Kerne reduzieren Störungen, indem sie sich vor dem Auswurf aus der Hinterschneidung zurückziehen, wodurch die Gefahr von Schleifspuren und Abrieb verringert wird.

•„Wir bekämpfen Grate oder Abnutzung bei internen Schiebern.“ Durch den Wegfall interner Schieber können verschleißintensive Kontaktflächen und Timing-Empfindlichkeit beseitigt werden, die oft zu Graten oder Fehlanpassungen führen.

•"Unsere Zykluszeit ist aufgrund inkonsistenter Auswurfvorgänge instabil." Ein vorhersehbarerer Auswurf kann die Auswurfkraft und den Auswurfzeitpunkt stabilisieren und so zur allgemeinen Zyklusstabilität beitragen (spezifische Ergebnisse hängen von der Teilegeometrie und dem Prozess ab).

•"Die Wartung der Formen erfolgt zu häufig." Weniger komplexe Maßnahmen bedeuten im Allgemeinen weniger Fehlerquellen, insbesondere in Umgebungen mit hoher Kavitation oder hohen Zyklen.

Warum sollten Sie Senlan für zusammenklappbare Kernlösungen wählen?

Wenn es um interne Hinterschnitte geht, benötigen Sie mehr als nur ein Bauteil; Sie benötigen ein Präzisionssystem, das unter realen Produktionsbedingungen zuverlässig funktioniert. Der Ansatz von Senlan ist auf das ausgerichtet, was für Spritzgießer und OEMs am wichtigsten ist:

•Präzisionstechnik: Gewährleistung der Dimensionsstabilität.

•Fortschrittliche Fertigungstechnologie: Hochpräzise CNC-Bearbeitungsprozesse zur Unterstützung wiederholbarer Passform und Verarbeitung.

•Integration mit breiteren Anforderungen an die Formkomponenten- und Werkzeugkonstruktion.

•Engineering-Support-Denkweise: Bewertung der Undercut-Herausforderung, nicht nur Verkauf eines Teils.

Wenn Sie bereits kundenspezifische Formkomponenten oder CNC-Bearbeitungsteile beziehen, sind zusammenklappbare Kernlösungen eine natürliche Erweiterung, wenn die Innengeometrie zum limitierenden Faktor in der Produktion wird.

Kurze Checkliste: Ist ein zusammenklappbarer Kern das Richtige für Ihren internen Undercut?

Erwägen Sie einen zusammenklappbaren Kern, wenn:

•Der interne Hinterschnitt ist durchgehend oder schwer zugänglich.

•Schiebe-/Hebemechanismen verursachen Wartungsaufwand und Ausfallzeiten.

•Ein Teil der kosmetischen/funktionalen Oberflächen wird während der Freigabe beschädigt.

•Sie benötigen eine höhere Wiederholgenauigkeit bei langen Produktionsläufen.

•Sie möchten die Komplexität oder den Platzbedarf der Form reduzieren.

Traditionelle Methoden können immer noch die beste Wahl sein, wenn:

•Das Merkmal ist ein einfaches Gewinde, das bereits auf einem Abschraubwerkzeug gut läuft.

•Der Hinterschnitt ist gering und das Material löst sich zuverlässig und ohne Verformung ab.

•Das Produktionsvolumen ist zu gering, um eine ausgefeiltere Lösung zu rechtfertigen.

FAQ: Zusammenklappbare Kerne für interne Unterschnitte

Welche Arten von internen Merkmalen kann ein zusammenklappbarer Kern bilden?

Zu den üblichen Anwendungen gehören interne Nuten, Sicherungsringe, interne Schnappelemente und bestimmte interne gewindeartige oder verriegelnde Geometrien, je nach Designbeschränkungen.

Verbessert ein zusammenklappbarer Kern die Zykluszeit?

Möglicherweise – insbesondere, wenn es langsamere oder anspruchsvollere Mechanismen ersetzt –, aber die Auswirkung auf die Zykluszeit hängt vom Teiledesign, der Kühlung, den Auswurfanforderungen und dem gesamten Formenlayout ab.

Sind Faltkerne für die Massenproduktion geeignet?

Ja, zusammenklappbare Kerne werden oft speziell ausgewählt, um die Konsistenz bei hohen Volumina zu unterstützen, indem sie komplexe interne Vorgänge vereinfachen und die Auswurfzuverlässigkeit verbessern.

Welche Informationen sollte ich zur Auswertung bereitstellen?

Teilen Sie die Teilezeichnung/3D-Datei, den Harztyp, das Jahresvolumen, die Ziele für die Anzahl der Kavitäten, die für die Qualität entscheidenden Abmessungen und Details des internen Hinterschnitts (Tiefe, Position, Funktionsflächen).

Nächster Schritt: Lösen Sie den Hinterschnitt – ohne die Form zu verkomplizieren

Interne Hinterschneidungen erfordern keine komplexen Nebenmaßnahmen, fragile Heber oder arbeitsintensive Workarounds mehr. Mit Senlan Collapsible Cores können Sie häufig die erforderliche Innengeometrie erreichen und gleichzeitig die Einfachheit der Form, die Wiederholbarkeit und die Produktionsstabilität verbessern.

Wenn Sie eine neue Form planen – oder Fehler bei einem vorhandenen internen Hinterschneidungsteil beheben möchten – kann Senlan Ihnen bei der Bewertung der Geometrie helfen und einen zusammenklappbaren Kernansatz empfehlen, der auf Ihre Leistungsziele abgestimmt ist.
