CNC-Drehen für Formkomponenten: Warum es für Präzision, Passform und Wiederholbarkeit wichtig ist

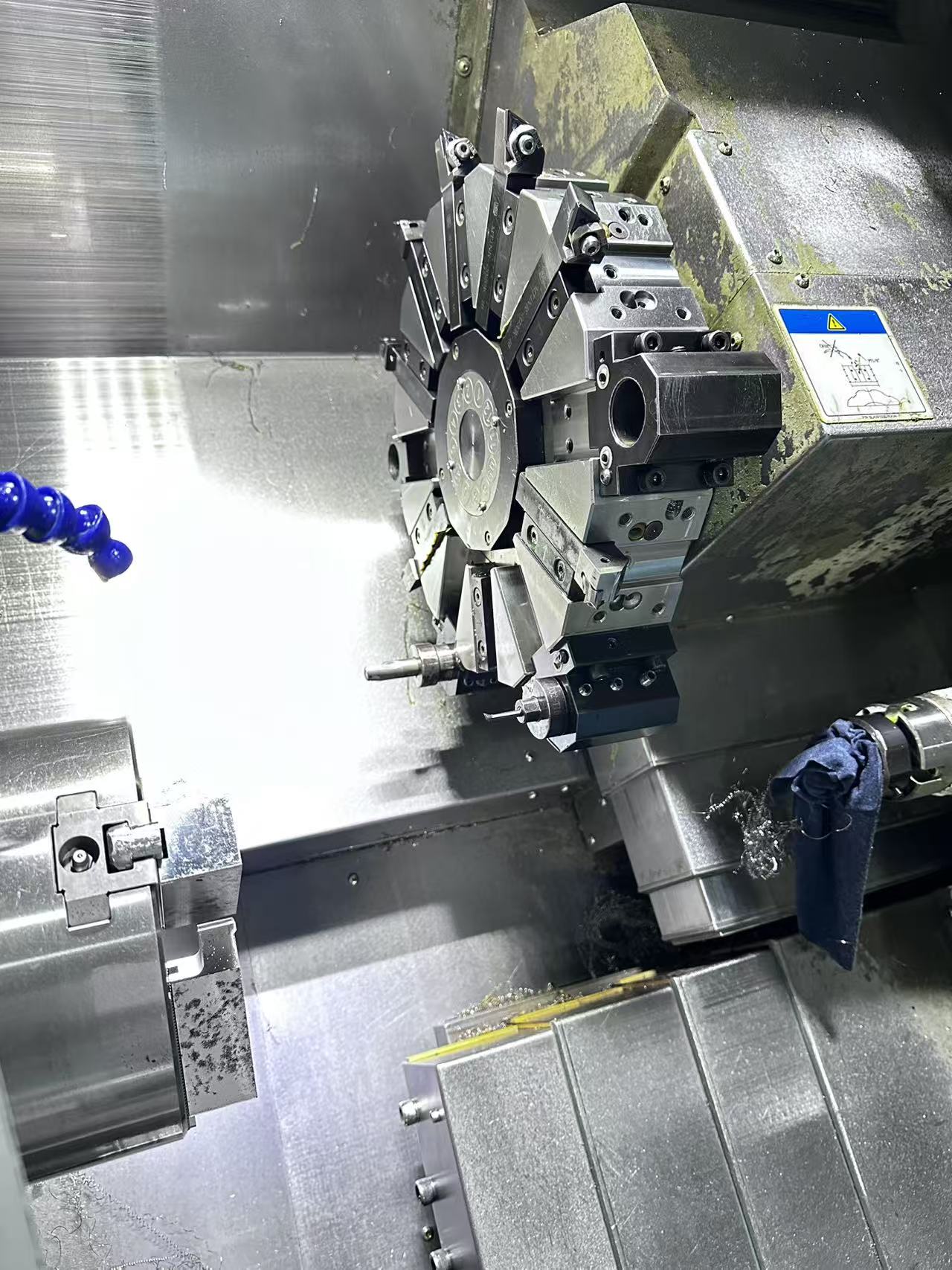

Für Formteile ist das CNC-Drehen nicht nur deshalb wertvoll, weil es schnell ist. Der eigentliche Vorteil besteht darin, dass Rotationsmerkmale natürlicher gesteuert werden als nicht rotierende Bearbeitungsrouten. Das ist wichtig, wenn die Leistung des Teils vom Durchmesser, der Konzentrizität, dem Rundlauf, der Oberflächenbeschaffenheit oder der Wiederholbarkeit von Charge zu Charge abhängt.

Aus diesem Grund wird CNC-Drehen häufig für Präzisionsformkomponenten wie Kernstifte, Hülsen, Halsringe, Buchsen, Gewindekerne und andere zylindrische Teile eingesetzt. Bei diesen Anwendungen lautet die Bearbeitungsfrage nicht nur „Kann das Teil hergestellt werden?“, sondern auch „Welche Bearbeitungsroute sorgt für eine bessere Passform, eine stabilere Montage und einen späteren einfacheren Austausch?“

Kurze Zusammenfassung: Warum CNC-Drehen für Formkomponenten wichtig ist

• Bestens geeignet für zylindrische oder rotierende Formteile wie Kernstifte, Hülsen, Buchsen, Halsringe und Gewindekerne.
• Kontrolliert Durchmesser, Unrundheit und Konzentrizität auf natürlichere Weise als nicht rotierende Verfahren.
• Verbessert die Oberflächengüte bei funktionalen Gleit-, Führungs- und Dichtungspassungen.
• Sorgt für Wiederholbarkeit von Charge zu Charge bei Ersatzteilen und Austauschkomponenten.
• Reduziert oft den manuellen Einbau und verbessert die Stabilität der Formbaugruppe.
• Funktioniert besonders gut, wenn das Drehen bei Bedarf zusammen mit Wärmebehandlung, Schleifen, Polieren oder Erodieren geplant wird.

CNC-Drehen für Formkomponenten: Welche Teile eignen sich am besten?

Das CNC-Drehen eignet sich am besten für Formkomponenten mit rotierender Geometrie und funktionellem Durchmesser.

Typische Beispiele sind:

• Kernstifte,
• Hülsen,
• Buchsen , Halsringe,
• Gewinde Kerne,
• runde
• Einsätze,
• zylindrische Positionierungsmerkmale,
• andere Rotationsformteile, bei denen die Passung von Rundheit und koaxialer Ausrichtung abhängt,

Hier wird Drehen zu mehr als einem generischen Bearbeitungsprozess. Bei Formenbauarbeiten werden diese Teile oft nicht allein nach ihrer Form beurteilt. Beurteilt werden sie danach, wie gut sie zusammengebaut werden, wie stabil sie führen oder abdichten und wie konsistent sie in zukünftigen Chargen ausgetauscht werden können.

Wenn Sie einen umfassenderen Überblick darüber wünschen, wo sich diese Teile im Werkzeugsystem befinden, ist unsere Seite mit Präzisionsformkomponenten der beste Ausgangspunkt.

Vorteile der Drehtoleranz: Durchmesser, Konzentrizität und Rundlaufkontrolle

Einer der größten Vorteile des CNC-Drehens besteht darin, dass es den Prozess an die Geometrie des Teils anpasst.

Bei Rotationsformteilen legen Käufer häufig Wert auf Folgendes:

• kontrollierte Außen- und Innendurchmesser,
• Konzentrizität zwischen mehreren Durchmessern,
• Schritt-zu-Schritt-Ausrichtung,
• stabiler Rundlauf
• , vorhersagbare Passpassung,

Aus diesem Grund ist das CNC-Drehen oft technisch sinnvoller, als das gleiche Teil durch einen weniger geometrieangepassten Weg zu zwingen. Bei vielen Formkomponenten ist die Konzentrizität wichtiger als eine isolierte Dimension. Ein Teil hat möglicherweise den „richtigen“ Durchmesser, kann aber dennoch zu Passungsproblemen führen, wenn die Beziehung zwischen den Durchmessern nicht stabil ist.

Bei der Herstellung von Formkomponenten ist die Wiederholbarkeit oft wertvoller als ein einzelnes perfektes Muster, da Ersatzteile ohne Nachmontage geliefert werden müssen. Dies gilt insbesondere für Hülsen, Halsringe und gewindebezogene Rotationskomponenten.

Oberflächenbeschaffenheit gedrehter Formteile: Warum sie für Passform und Verschleiß wichtig ist

Die Oberflächenbeschaffenheit ist bei Formkomponenten nicht nur ein kosmetisches Problem. Bei Drehteilen wirkt es sich oft direkt auf Passung, Verschleiß, Reibung und Montageverhalten aus.

Zum Beispiel:

• eine Hülse mit inkonsistenter Oberfläche kann zu instabilem Gleitverhalten führen.
• Ein gedrehter Dichtungsbereich kann die Passgenauigkeit beeinträchtigen, wenn die Oberfläche nicht kontrolliert wird.
• Ein gewindebezogenes Teil mit schlecht gedrehten Oberflächen kann den späteren Montageaufwand erhöhen.

Aus diesem Grund wird das CNC-Drehen häufig nicht nur wegen der Geometrie, sondern auch wegen der Oberflächenstabilität funktionaler runder Merkmale gewählt.

Für Formenbauer ist der eigentliche Vorteil praktischer Natur: Glattere gedrehte Oberflächen reduzieren oft den späteren Montageaufwand, unterstützen eine stabilere Montage und verbessern das langfristige Verschleißverhalten bei beweglichen oder zusammenpassenden Teilen.

Wiederholbarkeit für Ersatzteile und Ersatzkomponenten

Dies ist einer der wichtigsten Gründe, warum CNC-Drehen im Formenbau wichtig ist.

Ein gedrehtes Formteil ist selten nur ein Erstbauteil. Möglicherweise muss es später auch als Ersatz- oder Austauschteil reproduziert werden. Das bedeutet, dass der Lieferant nicht nur eine Komponente herstellt. Sie unterstützen eine wiederholbare Ersetzungslogik.

Dies ist insbesondere wichtig für:

• Kernstifte,
• Hülsen
• , Halsringe
• , Gewindekerne, die
• runde Teile führen oder positionieren.

Wenn das Originalteil gut läuft, die Wiederholungscharge jedoch eine manuelle Montage erfordert, hat der Prozess das Problem nicht vollständig gelöst. In der praktischen Formenwartung ist die Wiederholbarkeit von Ersatzteilen oft der Punkt, an dem die Bearbeitungsqualität sichtbar wird.

Wenn Sie Kernstifte, Hülsen oder gewindebezogene Formkomponenten beziehen, senden Sie Ihre Zeichnung zur Überprüfung der Herstellbarkeit und des Inspektionsansatzes.

CNC-Drehen vs. CNC-Fräsen vs. Schleifen vs. Erodieren: Wann Sie wählen sollten

Eine fundierte technische Entscheidung beginnt mit der Auswahl des richtigen Prozesses für die Geometrie und Funktion des Teils.

Beim CNC-Drehen ist meist die beste Wahl

• Außen- oder Innendurchmesser dominieren das Funktionsvielfache
• Koaxiale Durchmesser müssen ausgerichtet bleiben.
• Das Teil ist zylindrisch oder rotatorisch.
• Konzentrizität und Unrundheit spielen beim Zusammenbau eine Rolle
• . Das Merkmal ist in erster Linie rund, abgestuft oder mit einem Gewinde um eine Achse versehen.

Beim Schleifen kommt oft noch hinzu

• Das Teil ist gehärtet und die endgültige Durchmesserkontrolle ist anspruchsvoller.
• Die Anwendung erfordert eine feinere Endoberflächenbeschaffenheit.
• Das gedrehte Teil erfordert eine strengere Kontrolle beim letzten Endbearbeitungsschritt.
• Die funktionale Passung hängt vom verfeinerten Durchmesser oder der Oberflächenstabilität ab.

Beim Fräsen oder Erodieren dominiert in der Regel

• Das Teil ist eher prismatisch als rotierend.
• Das Teil enthält scharfe Innenecken, Rippen, Trenndetails oder Hohlraumgeometrie.
• Das Merkmal ist nicht achsenbasiert.
• Die Formkomponente hängt mehr davon ab auf Taschen-, Schlitz-, Kontur- oder Hohlraumformung als auf gedrehten Durchmessern

Hier gewinnt auch die Prozessfähigkeit an Glaubwürdigkeit. Ein guter Zulieferer von Formkomponenten sollte nicht für alles einen Weg verfolgen. Sie sollten sich je nach Geometrie und Funktion für Drehen, Schleifen, Fräsen und Erodieren entscheiden. Weitere Informationen zu diesem Prozessbereich finden Sie in unseren CNC-Bearbeitungsmöglichkeiten.

Wie wir gedrehte Formkomponenten prüfen

Eine Aussage über die Präzision ist nur dann sinnvoll, wenn sie überprüft und akzeptiert werden kann.

Für präzisionsgedrehte Formteile umfasst eine praktische Inspektionscheckliste häufig Folgendes:

• Durchmesser- und Stufendurchmesserüberprüfung
• Rundlauf- und Konzentrizitätsprüfungen
• Bestätigung der Oberflächengüte auf Gleit- oder Dichtungsflächen
• Chargenvergleich bei Nachbestellungen Passungskritische
• Maßüberprüfung, wenn das Teil mit einer anderen Formkomponente zusammenpasst

Bei Hülsen, Halsringen und Gewindekernen sind Rundlauf und Konzentrizität häufig aussagekräftiger als isolierte Größenangaben. Das liegt daran, dass die Funktion des Teils davon abhängt, wie sich die Durchmesser zueinander verhalten, und nicht nur davon, ob eine Oberfläche den Nennwert misst.

Bei Projekten, die Drehen mit sekundären Bearbeitungs-, Montage- oder Endbearbeitungsrouten kombinieren, bietet unsere Seite mit kundenspezifisch bearbeiteten Teilen einen besseren Überblick darüber, wie diese Prozesse zusammenarbeiten.

Zwei typische Formenszenarien, bei denen das Drehen einen Unterschied macht

Kernstift- und Hülsenpassform

Wenn ein Kernstift und eine Hülse zusammenarbeiten, wirken sich Konzentrizität, Oberflächenkonsistenz und wiederholbare Durchmesserkontrolle auf die Auswurfstabilität, den Verschleiß und das Risiko von Reibung oder Kratzern aus. Ein Teil, dessen Nenngröße nahe beieinander liegt, das aber in Bezug auf seine Achse inkonsistent ist, kann im Langzeitgebrauch dennoch zu Problemen führen.

Wiederholgenauigkeit von Halsring und Gewindekern

Bei Halsringen und gewindebezogenen Rotationsteilen wirkt sich die Konsistenz der Wiederholungschargen auf die Montage-, Dichtungs- und Wartungseffizienz aus. Der eigentliche Test kommt oft später, wenn ein Ersatzteil bestellt wird und erwartet wird, dass es ohne zusätzliche Werkbankarbeit passt.

Wenn CNC-Drehen die richtige Wahl ist

CNC-Drehen ist in der Regel die richtige Wahl, wenn:

• das Teil ist zylindrisch oder die
• Rotationskonzentrizität ist für die Formpassung oder Bewegung von Bedeutung
• Wiederholungschargen werden erwartet
• das Teil weist koaxiale Durchmesser oder eine gewindebezogene Geometrie auf. Die
• gedrehte Oberflächenqualität wirkt sich auf die Montage oder den Verschleiß aus.
• Das Ersatzteil muss später vorhersehbar bleiben.

Das macht das Drehen besonders wertvoll bei Formkomponenten, bei denen Geometrie und Funktion eng miteinander verbunden sind.

Wie SENLAN präzisionsgedrehte Formkomponenten unterstützt

Die stärkere Eignung von SENLAN ist nicht das generische Drehen für jede Branche und jeden Teiletyp. Es handelt sich um eine Präzisionsbearbeitung für Formkomponenten, bei der die zylindrische Geometrie einen direkten Einfluss auf die Formleistung hat.

Dazu gehört:

• Kernstifte und Hülsenhals
• Ringe ,
• Buchsen,
• runde Einsätze,
• gewindebezogene Rotationsteile,
• Wiederholungsteile, die eine durch Inspektionen gesicherte Konsistenz erfordern

Unser Bearbeitungs- und Verifizierungsansatz wird auch durch die Inspektions- und Geräteübersicht auf unserer Seite „Technische Vorteile“ unterstützt .

Letzter Gedanke

Die Vorteile von CNC-Drehdienstleistungen werden viel bedeutsamer, wenn die Diskussion auf den richtigen Teiletyp ausgerichtet ist.

Für Präzisionsformteile ist das CNC-Drehen nicht nur eine weitere Bearbeitungsoption. Dies ist häufig der bessere Weg zur Kontrolle von Durchmesser, Rundlauf, Konzentrizität, Oberflächenbeschaffenheit und Wiederholbarkeit von Ersatzteilen bei rotierenden Teilen.

Deshalb ist die bessere Frage nicht nur:

Was sind die Vorteile von CNC-Drehdienstleistungen?

Es ist auch:

Welche Formkomponenten profitieren am meisten vom CNC-Drehen und welche Prüf- und Sekundärprozesse sollten darum herum geplant werden?

Senden Sie 2D-Toleranzen, 3D-Dateien und Material- oder Wärmebehandlungsanforderungen. Über unsere prüfen wir die Drehroute, alle notwendigen Sekundärprozesse wie Schleifen oder Erodieren und den praktischsten Prüfansatz für das Teil Kontaktseite .

FAQ

Welche Arten von Formkomponenten eignen sich am besten für das CNC-Drehen?

Das CNC-Drehen eignet sich am besten für rotierende oder zylindrische Formteile wie Kernstifte, Hülsen, Buchsen, Halsringe, runde Einsätze und gewindebezogene Komponenten, bei denen Durchmesserkontrolle und Konzentrizität am wichtigsten sind.

Warum ist CNC-Drehen für Präzisionsformteile wichtig?

Denn viele Formteile sind auf stabile Durchmesser, Rundlaufkontrolle, Konzentrizität und wiederholbare Passung angewiesen. CNC-Drehen unterstützt diese Anforderungen bei runden Teilen natürlicher als eine weniger geometrieangepasste Bearbeitungsroute.

Ist CNC-Drehen für Formteile besser als Fräsen?

Nicht immer. Es kommt auf die Geometrie an. Bei rotierenden Teilen ist das Drehen in der Regel besser. Bei prismatischen Wendeschneidplatten, Hohlraumgeometrien, scharfen Ecken, Rippen oder nicht rotierenden Merkmalen dominiert häufig das Fräsen oder Erodieren.

Müssen gedrehte Formteile in der Regel geschliffen werden? Wann?

Manchmal. Das Schleifen wird oft hinzugefügt, wenn das Teil gehärtet ist, wenn die endgültige Oberflächengüte feiner sein muss oder wenn der endgültige Durchmesser eine strengere Endbearbeitungskontrolle erfordert, als dies durch Drehen allein möglich ist.

Welche Informationen muss ich angeben, um ein Angebot für das CNC-Drehen von Formkomponenten zu erstellen?

Das nützlichste Paket umfasst eine 2D-Zeichnung mit Toleranzen, eine 3D-Datei, Materialanforderungen, ggf. Wärmebehandlungsanforderungen sowie Hinweise zu passungskritischen oder dichtungsbezogenen Oberflächen.

Wie stellen Sie die Austauschbarkeit von Ersatzformkomponenten sicher?

Die Austauschbarkeit hängt von kontrollierten Bearbeitungsrouten, einer stabilen Bezugslogik, der Prüfung passgenauer Abmessungen und einem konsistenten Vergleich bei Wiederholungsaufträgen ab. In der Praxis ist die Wiederholbarkeit genauso wichtig wie das erste freigegebene Teil.
