Für Formenbauer, Spritzgießbetriebe und Produkthersteller ist das Absenden einer Angebotsanfrage nicht nur ein Kaufschritt. Es handelt sich um die erste technische Übergabe zwischen dem Käufer und dem Formkomponentenlieferanten.

Wenn die erste Nachricht nur einen Teilenamen und ein 3D-Modell enthält, kann der Lieferant möglicherweise das Toleranzrisiko, die Materialeignung, die EDM-Anforderungen, den Prüfumfang oder die Durchführbarkeit der Lieferung nicht bewerten. Dies führt oft zu wiederholten Klarstellungen und langsameren Angeboten.

In dieser Checkliste wird erklärt, was Käufer einsenden sollten, bevor sie kundenspezifische Formkomponenten wie Kernstifte, Hohlraumeinsätze, Hülsen, Gewindekerne, Schieber, Heber, Dichtungseinsätze und andere Präzisionsspritzgussteile anfordern.

Warum eine vollständige Ausschreibung für kundenspezifische Formkomponenten wichtig ist

TL;DR: Kundenspezifische Formkomponenten sind oft funktionskritische Teile innerhalb einer Spritzgussform. Eine vollständige Ausschreibung hilft dem Lieferanten nicht nur, die Form des Teils zu verstehen, sondern auch die Form-, Dichtungs-, Gleit-, Pass- oder Austauschfunktion hinter der Komponente.

Kundenspezifische Formkomponenten unterscheiden sich von standardmäßig gekauften Teilen. Ein Formkern kann die Innengeometrie definieren. Ein Hohlraumeinsatz kann das Aussehen und die Dimensionsstabilität des Produkts beeinträchtigen. Ein Gewindekern kann die Montagepassung steuern. Ein Dichteinsatz kann Leckagen, Grate oder das Absperrverhalten beeinflussen.

Da diese Teile innerhalb eines Formsystems arbeiten, hängt die Angebotsgenauigkeit nicht nur von den Außenabmessungen ab. Der Lieferant muss die Funktion, den Materialzustand, die kritischen Toleranzen, die Oberflächenanforderungen und die Prüferwartungen der Komponente verstehen.

Anhand einer vollständigen Ausschreibung kann der Lieferant beurteilen, ob das Bauteil für die CNC-Bearbeitung, EDM, Drahterodieren, Präzisionsschleifen, Polieren, Wärmebehandlung oder einen kombinierten Prozessweg geeignet ist.

Wichtige Dateien, die vor dem Angebot gesendet werden müssen

TL;DR: Käufer sollten nach Möglichkeit sowohl 2D-Zeichnungen als auch 3D-CAD-Dateien senden. Die 3D-Datei hilft dem Lieferanten, die Geometrie zu verstehen, während die 2D-Zeichnung Toleranzen, Bezugspunkte, Oberflächenbeschaffenheit und Prüfanforderungen definiert.

Das nützlichste Angebotspaket umfasst normalerweise:

• `
• `
• `
• `
• ```
• 2D
• - Zeichnung
• mit

Die 2D-Zeichnung ist besonders wichtig, da sie das Messziel definiert. Ohne Toleranzwerte, Referenzwerte und kritische Maße muss der Lieferant möglicherweise ein Angebot auf der Grundlage von Annahmen abgeben oder um Klarstellung bitten, bevor er fortfahren kann.

Bevor Sie einen Formkomponentenlieferanten kontaktieren

TL;DR: Bevor Käufer Kontakt zu einem Lieferanten von Formkomponenten aufnehmen, sollten sie die Dateien und technischen Details vorbereiten, die sich auf die Genauigkeit des Angebots auswirken. Eine klare Anfrage hilft dem Lieferanten, die Machbarkeit der Bearbeitung, den Prüfumfang und das Lieferrisiko schneller zu überprüfen.

Bevor Käufer eine Angebotsanfrage senden, sollten sie prüfen, ob die Anfrage die für die technische Prüfung erforderlichen Schlüsselinformationen enthält. Dies bedeutet nicht, dass jedes Detail endgültig sein muss, aber der Lieferant sollte in der Lage sein, die Teilegeometrie, die Materialanforderung, das Toleranzniveau, die Funktion innerhalb der Form und das erwartete Lieferziel zu verstehen.

• in STEP,
• Sind die kritischen Toleranzen deutlich gekennzeichnet?
• Ist die Materialgüte bestätigt?
• Handelt es sich bei dem Teil um ein neues Teil, um ein Ersatzteil oder um ein modifiziertes Teil aus einer vorhandenen Form?
• Sind Inspektionsberichte oder CMM-Berichte erforderlich?
• Ist der angestrebte Liefertermin für Material, Wärmebehandlung, Erodieren, Schleifen und Inspektion realistisch?

Bei kundenspezifischen Formkomponentenprojekten prüft SENLAN Angebotsanfragen auf der Grundlage der Vollständigkeit der Zeichnung, der Materialanforderungen, der Toleranzempfindlichkeit, der EDM- oder Schleifdurchführbarkeit, der Inspektionsdokumentation und der Funktion der Komponente innerhalb der Form.

Wenn Käufer bereits über 2D-Zeichnungen, 3D-CAD-Dateien und grundlegende Projektanforderungen verfügen, können sie Zeichnungen zur Prüfung von Angeboten für kundenspezifische Formkomponenten einreichen, damit der Lieferant vor dem Angebot Material, Toleranz, EDM-Machbarkeit, Inspektionsbedarf und Lieferzeiterwartungen bewerten kann.

Anforderungen an Material, Härte und Oberflächenbeschaffenheit

TL;DR: Anforderungen an Materialqualität, Härte, Oberflächenbeschaffenheit und Beschichtung sollten in der ersten Angebotsanfrage enthalten sein. Diese Details wirken sich auf den Bearbeitungsweg, die Wärmebehandlung, das Polieren, die Inspektion und den Lieferplan aus.

Die Materialauswahl beeinflusst, wie das Bauteil bearbeitet, behandelt, poliert und geprüft wird. Ein Kernstift, Hohlraumeinsatz, eine Hülse oder ein Gewindekern erfordern je nach Endanwendung möglicherweise Verschleißfestigkeit, Korrosionsbeständigkeit, Dimensionsstabilität oder Polierbarkeit.

Käufer sollten die erforderliche Materialgüte und -härte klar angeben. Wenn eine Oberflächenbehandlung erforderlich ist, sollte dies frühzeitig erwähnt werden, da sich durch Beschichten, Nitrieren, Polieren oder andere Prozesse die Fertigungsreihenfolge und die Durchlaufzeit ändern können.

Bei Anwendungen wie medizinischen Verbrauchsmaterialien, Flaschenverschlüssen, Verschlüssen, Kosmetikverpackungen und Verpackungsformen mit hoher Kavitation können sich Oberflächenbeschaffenheit und Verschleißverhalten direkt auf die Freisetzung, die Kontrolle des Grats, die Versiegelung, das kosmetische Erscheinungsbild oder die Häufigkeit des Austauschs auswirken.

So definieren Sie Toleranzen und kritische Maße

TL;DR: Anstatt allgemeine Begriffe wie „hohe Präzision“ zu verwenden, sollten Käufer kritische Abmessungen und Toleranzwerte klar kennzeichnen. Durchmesser, Konzentrizität, Rundlauf, Sperrflächen, Dichtflächen und Bezugsbeziehungen erfordern möglicherweise besondere Aufmerksamkeit.

Nicht jede Dimension hat die gleiche Bedeutung. Einige Funktionen steuern Passung, Dichtung, Gleiten oder Formteilgeometrie, während andere möglicherweise nur Spiel oder unkritische Form definieren. Eine nützliche Zeichnung soll dem Lieferanten dabei helfen, kritische Maße von allgemeinen Bearbeitungsmaßen zu unterscheiden.

Für Präzisionsformkomponenten müssen Käufer möglicherweise Folgendes definieren:

• Durchmessertoleranz
• Konzentrizitäts- oder Rundlaufanforderung
• Ebenheit und Parallelität
• Profil- oder Konturtoleranz
• Gewindegenauigkeit
• Anforderungen an die Absperrfläche
• Anforderungen an die Dichtfläche
• Datumsreferenzen für die Inspektion

Dies ist besonders wichtig, wenn Komponenten in Formen mit mehreren Kavitäten oder Ersatzformbaugruppen verwendet werden. Wenn das Verhalten von Kavität zu Kavität von Bedeutung ist, muss der Lieferant wissen, welche Abmessungen die Konsistenz steuern.

So beschreiben Sie EDM-, Drahterodier- oder Schleiffunktionen

TL;DR: Käufer müssen nicht immer den genauen Bearbeitungsprozess auswählen, aber sie sollten Merkmale deutlich kennzeichnen, die möglicherweise Erodieren, Drahterodieren oder Schleifen erfordern. Tiefe Schlitze, scharfe Innenecken, Details aus gehärtetem Stahl und dichte Absperrelemente sollten im Zeichnungspaket sichtbar sein.

Einige Formkomponenten können hauptsächlich durch CNC-Fräsen oder Drehen bearbeitet werden. Andere erfordern EDM, Drahterodieren, Schleifen oder Polieren, um die erforderliche Form, Genauigkeit oder Oberfläche zu erreichen.

EDM oder Drahterodieren kann erforderlich sein, wenn die Komponente Folgendes umfasst:

• Tiefe Hohlräume
• Schmale Schlitze Scharfe
• Innenecken
• Kleine Innenradien
• Dünne Rippen oder Absperrdetails
• Merkmale aus gehärtetem Stahl
• Hochpräzise Profile

Für eine genaue Durchmesserkontrolle, Ebenheit, Parallelität, hochpräzise Schultern oder Passflächen kann Schleifen erforderlich sein. Wenn die EDM-Oberflächenbeschaffenheit, die Schleifzugabe oder die Polierrichtung von Bedeutung sind, sollten Käufer diese Informationen vor dem Angebot angeben.

Welche Inspektionsdetails sollten enthalten sein?

TL;DR: Inspektionsanforderungen sollten vor dem Angebot bestätigt werden, da sie sich auf die Messzeit, den Dokumentationsaufwand und die Lieferplanung auswirken. Käufer sollten angeben, ob sie eine Grundinspektion, vollständige Maßberichte, CMM-Berichte oder materialbezogene Dokumente benötigen.

Inspektionsanforderungen können die Art und Weise ändern, wie der Lieferant den Auftrag plant. Für eine einfache Formkomponente sind möglicherweise nur grundlegende Maßprüfungen erforderlich. Ein kritischer Ersatzeinsatz, Kernstift oder eine Dichtungskomponente erfordert möglicherweise eine detailliertere Messung und Dokumentation.

Zu den nützlichen Inspektionsinformationen gehören:

• ``
• Welche
• Abmessungen erfordern einen Bericht
• Ob ein vollständiger Maßbericht benötigt wird
• Ob Eine KMG-Inspektion ist erforderlich. Ob
• Konzentrizität
• oder Unrundheit gemessen werden muss.
• Ob Materialzertifikate

Wenn diese Anforderungen in der ersten Anfrage berücksichtigt werden, kann der Lieferant den Prüfumfang genauer angeben und spätere Terminänderungen vermeiden.

Zusätzliche Informationen zu Ersatzformkomponenten

TL;DR: Ersatzformkomponenten erfordern zusätzlichen Kontext, da sie zu einer vorhandenen Form passen müssen. Muster, alte Teilefotos, Defektfotos, Informationen zu passenden Teilen und die Identifizierung von Hohlräumen können dazu beitragen, das Montagerisiko zu verringern.

Bei Ersatzkomponenten handelt es sich nicht immer um einfache Kopien. Die vorhandene Form weist möglicherweise bereits Abnutzungserscheinungen, Schäden, frühere manuelle Anpassungen oder kavitätsspezifische Abweichungen auf. Wenn das neue Teil ohne übermäßige Passung funktionieren muss, muss der Lieferant die Passungsbedingung kennen.

Bei Ersatzteilen für Formteile sollten Käufer Folgendes erläutern:

• erforderlich ist.
• Ob eine Hohlraumidentifizierung erforderlich
• ist 2D-
• Zeichnung und 3D-CAD-Dateianhang
• Materialqualität und Härteanforderung Menge und erwarteter Wiederbedarf
• Kritische Abmessungen oder funktionelle Oberflächen Anforderungen an Oberflächenbeschaffenheit, Polierung,

Dieser Kontext hilft dem Lieferanten zu vermeiden, die Komponente als isoliertes Teil anzubieten, wenn die eigentliche Anforderung die Montagepassung und Formstabilität ist.

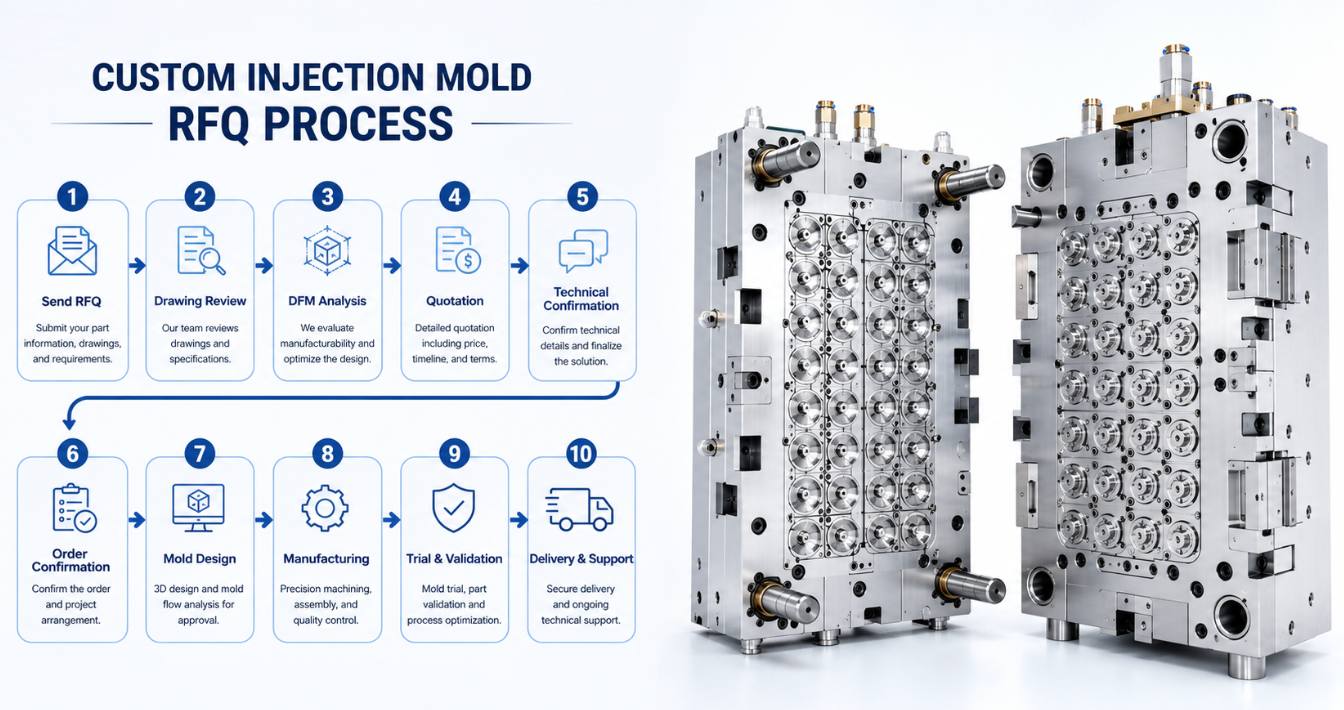

RFQ-E-Mail-Checkliste für kundenspezifische Formkomponenten

TL;DR: Eine klare RFQ-E-Mail sollte dem Lieferanten genügend Informationen geben, um die Zeichnung ohne wiederholte Klärung zu überprüfen. Käufer sollten in der ersten Nachricht Dateien, Material, Menge, Toleranzschwerpunkt, Prüfbedarf und Liefererwartungen angeben.

Eine praktische Anfrage-E-Mail für kundenspezifische Formkomponenten sollte die folgenden Informationen enthalten:

• Prüfbericht Geplanter Liefertermin Anwendung
• , wie z. B. Kappenform, Verschlussform, Kosmetikform, medizinische Form oder Verpackungsform Ob es sich bei dem
• Teil
• um eine neue Komponente oder eine Ersatzkomponente handelt „“ „Senden nur eines 3D-Modells ohne 2D-Zeichnung Verwendung von „hoher Präzision“ ohne Definition von Toleranzwerten Keine Markierung kritischer Dichtungs-, Gleit- oder Absperrflächen Materialqualität oder Härteanforderung fehlen. Keine Erklärung, ob es sich bei dem Teil um ein neues Teil oder
• ein
• Ersatzteil
• handelt
• .
• Bestätigung
• der

Diese E-Mail-Struktur ermöglicht es den Entwicklungs- und Beschaffungsteams, die Antworten der Lieferanten effektiver zu vergleichen. Außerdem hilft es dem Lieferanten, mit einem Angebot zu reagieren, das die tatsächlichen Fertigungsanforderungen widerspiegelt, statt unvollständiger Annahmen.

Häufige RFQ-Fehler, die die Angebotserstellung verzögern

TL;DR: Die meisten Angebotsverzögerungen passieren, weil die erste Anfrage die Funktionsanforderung der Komponente nicht erklärt. Fehlende Zeichnungen, unklare Toleranzen, unbekanntes Material und undefinierter Prüfumfang führen in der Regel zu wiederholten technischen Abklärungen.

• Politur
• oder
• Wärmebehandlung
• erst
• nach
• Angebot.
• Anforderung einer dringenden Lieferung ohne Bestätigung des Inspektionsumfangs.
• Keine Weitergabe von Fehlerfotos für Reparatur- oder Austauschprojekte.

Eine gut vorbereitete Ausschreibung reduziert diese Verzögerungen und macht den Lieferantenvergleich sowohl für die Technik- als auch für die Einkaufsteams praktischer.

Praktische RFQ-Übersichtstabelle

TL;DR: Eine nützliche Ausschreibung sollte Zeichnungsdateien, Materialdaten, Funktionsoberflächen, Prüfanforderungen und Liefererwartungen verbinden. Je eindeutiger die erste Anfrage ist, desto verlässlicher ist das Angebot.

FAQ: Angebot für kundenspezifische Formkomponenten

Was sollten Käufer für ein Angebot für maßgeschneiderte Formkomponenten senden?

Käufer sollten 2D-Zeichnungen, 3D-CAD-Dateien, Materialqualität, Härteanforderung, Toleranzangaben, Oberflächenbeschaffenheit, Menge, Prüfanforderungen, Anwendungsinformationen und den geplanten Liefertermin senden.

Reicht eine 3D-CAD-Datei für ein Angebot?

Eine 3D-CAD-Datei ist für die Überprüfung der Geometrie nützlich, für ein genaues Angebot reicht sie jedoch normalerweise nicht aus. Zur Definition von Toleranzen, Bezugspunkten, kritischen Abmessungen und Prüfumfang ist weiterhin eine 2D-Zeichnung erforderlich.

Wann sollten Inspektionsanforderungen erwähnt werden?

Die Inspektionsanforderungen sollten vor dem Angebot erwähnt werden. Vollständige Maßberichte, CMM-Berichte, Materialzertifikate, Wärmebehandlungsaufzeichnungen und Beschichtungsdokumente können sich auf Messzeit, Dokumentationsarbeit und Lieferplan auswirken.

Welche zusätzlichen Informationen werden für Ersatzformkomponenten benötigt?

Für Ersatzkomponenten sollten Käufer alte Teilefotos, Muster (falls verfügbar), Informationen zum Gegenteil, die Hohlraumnummer, aktuelle Fehlerfotos und die Frage bereitstellen, ob eine manuelle Montage akzeptabel ist.

Wie können Käufer Angebotsverzögerungen reduzieren?

Käufer können Verzögerungen reduzieren, indem sie bei der ersten Anfrage vollständige Zeichnungen, CAD-Dateien, Materialanforderungen, Toleranzdetails, Prüferwartungen, Mengen- und Lieferziele senden.

Abschluss

Ein Angebot für maßgeschneiderte Formkomponenten wird genauer, wenn der Lieferant zu Beginn die richtigen technischen Informationen erhält. Zeichnungen, CAD-Dateien, Materialgüte, Toleranzen, Oberflächenbeschaffenheit, EDM-Merkmale, Prüfanforderungen und Austauschkontext helfen dem Lieferanten bei der Bewertung des Projekts vor der Angebotserstellung.

Für Käufer, die Formkerne, Hohlraumeinsätze, Kernstifte, Hülsen, Gewindekerne, Dichtungseinsätze oder andere Präzisionsspritzgussteile benötigen, kann eine klare erste Anfrage die Kommunikationszeit verkürzen und die Angebotszuverlässigkeit verbessern. Je klarer das Zeichnungspaket sowohl Geometrie als auch Funktion erläutert, desto einfacher kann der Lieferant die Machbarkeit der Bearbeitung, die Durchlaufzeit und den Prüfumfang überprüfen.
