CNC-Bearbeitung für Spritzgusskomponenten und Produktionswerkzeuge

Kurze Antwort: Die CNC-Bearbeitung wird bei der Herstellung von Spritzgussformen zur Herstellung von Kernstiften, Hohlraumeinsätzen, Hülsen, Gewindekernen, Schiebern, Hebern, Platten und anderen Präzisionsformkomponenten eingesetzt. Bei Produktionswerkzeugen hilft die CNC-Bearbeitung dabei, die Maßgenauigkeit, die Oberflächenvorbereitung, die Konsistenz von Kavität zu Kavität, die Wiederholbarkeit von Ersatzteilen und die Passung zwischen Formkomponenten zu kontrollieren.

Unternehmenserklärung: SENLAN stellt kundenspezifische Spritzgussformen und Präzisionsformkomponenten für Verpackungen, Kappen, Verschlüsse, Kosmetikverpackungen, medizinische Formen und Spritzgussanwendungen mit hoher Kavitation her.

Die CNC-Bearbeitung ist einer der Kernprozesse bei der Herstellung von Spritzgussformen. Es verwandelt Formstahl, Edelstahl, Aluminium oder andere spezifizierte Materialien in funktionelle Formkomponenten, die während der Produktion genau passen, abdichten, gleiten, auswerfen, abkühlen und sich wiederholen müssen.

Für Formenkäufer sollte die CNC-Bearbeitung nicht nur als „Schneiden von Metall“ verstanden werden. Bei der Herstellung von Spritzgussformen beeinflusst die CNC-Bearbeitung die Passung der Trennfuge, die Genauigkeit der Kavität, die Kernausrichtung, den Austausch von Einsätzen, die Dichtflächen, die Gewindebildung und die langfristige Wartung der Form. Ein kleiner Bearbeitungsfehler an einem Kernstift, Hohlraumeinsatz oder einer Hülse kann zu Graten, Kleben, Undichtigkeiten, Wandstärkenschwankungen oder Montagefehlern im geformten Produkt führen.

In diesem Artikel wird erläutert, wie die CNC-Bearbeitung Spritzgusskomponenten unterstützt und wie Käufer CNC-bearbeitete Formteile überprüfen sollten, bevor sie Produktionswerkzeuge oder Ersatzkomponenten genehmigen.

Warum CNC-Bearbeitung bei der Herstellung von Spritzgussformen wichtig ist

TL;DR: CNC-Bearbeitung verbindet digitales Formendesign mit physischer Werkzeuggenauigkeit. Es hilft bei der Herstellung der Kerne, Hohlräume, Einsätze und Formkomponenten, die bestimmen, ob das endgültige Kunststoffteil konsistent geformt werden kann.

Spritzgussformen bestehen aus vielen zusammenwirkenden Komponenten. Die Formbasis sorgt für die Struktur, aber das Formteil wird häufig durch kleinere Präzisionsdetails gesteuert: Hohlraumeinsätze, Kernstifte, Hülsen, Gewindekerne, Heber, Schieber, Auswerferteile und Absperrflächen.

Mithilfe der CNC-Bearbeitung werden viele dieser Merkmale vor der endgültigen Endbearbeitung, Erodieren, Schleifen, Polieren oder Anpassen erstellt. Abhängig von der Teilegeometrie können CNC-Fräsen, CNC-Drehen, Bohren, Bohren, Gewindeschneiden und Konturbearbeitung zusammen zur Vorbereitung der Formkomponente eingesetzt werden.

Bei kundenspezifischen Werkzeugen sollten Käufer die CNC-Bearbeitung nach Funktion bewerten. Ein Hohlraumeinsatz muss das Teil präzise formen. Ein Kernstift muss ausgerichtet bleiben. Eine Hülse muss eine wiederholbare Bewegung unterstützen. Ein Gewindekern muss die Gewindegeometrie beibehalten. Ein Dichteinsatz muss das Leckagerisiko kontrollieren. Jede Komponente benötigt eine Bearbeitungsroute, die ihrer Rolle in der Form entspricht.

Käufer von CNC-bearbeiteten Formkomponenten sollten sich darüber im Klaren sein

TL;DR: Die wichtigsten CNC-bearbeiteten Formteile sind normalerweise die Komponenten, die das geformte Produkt berühren, formen, führen, abdichten oder auswerfen. Käufer sollten sich auf funktionskritische Formkomponenten konzentrieren und nicht nur auf die Formbasis.

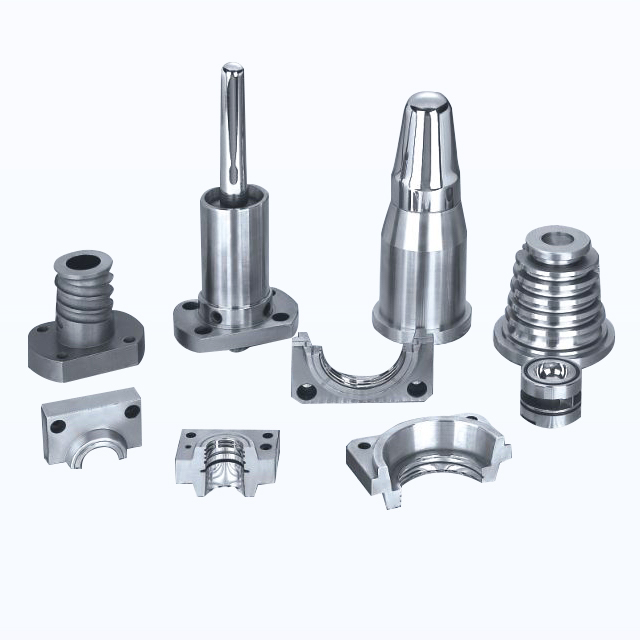

Zu den gängigen CNC-bearbeiteten Spritzgusskomponenten gehören:

• Kernstifte

• Hohlraumeinsätze

• Kerneinsätze

• Ärmel

• Gewindekerne

• Halsringe

• Schieber und Heber

• Abstreifeinsätze

• Ejektorbezogene Komponenten

• kundenspezifische Platten und Formunterstützungskomponenten

Diese Komponenten mögen auf einer Zeichnung einfach aussehen, ihre Funktion kann jedoch von entscheidender Bedeutung sein. Beispielsweise kann ein Kernstift die Innengeometrie und Wandstärke steuern. Ein Hohlraumeinsatz kann die sichtbare Oberfläche definieren. Ein Gewindekern kann den Sitz und das Drehmoment der Kappe steuern. Eine Hülse kann die Ausrichtung, Freigabe und Austauschkonsistenz beeinträchtigen.

Käufer, die CNC-bearbeitete Formteile beziehen , sollten nicht nur die Abmessungen, sondern auch die Anwendung, das Material, die Oberflächenbeschaffenheit, die Inspektionsanforderungen und das passende Verhältnis zu anderen Formkomponenten definieren.

Wie CNC-Bearbeitung Präzisionsformkomponenten unterstützt

TL;DR: Präzisionsformkomponenten erfordern mehr als nur Nennmaße. Die CNC-Bearbeitung muss die Bezugspunktkontrolle, Passflächen, Hohlraumausrichtung, Wiederholbarkeit und die späteren Endbearbeitungsprozesse im Formenbau unterstützen.

Präzisionsformkomponenten werden normalerweise daran gemessen, wie sie sich im Inneren der Form verhalten. Eine Komponente kann ein allgemeines Maß erfüllen, aber trotzdem scheitern, wenn die Bezugsbeziehung, Passfläche, Schulterhöhe, Konzentrizität oder Oberflächenbeschaffenheit nicht korrekt kontrolliert werden.

Bei Produktionswerkzeugen muss die CNC-Bearbeitung möglicherweise Folgendes unterstützen:

• Trennlinienpassung

• Kern-zu-Kavität-Ausrichtung

• Genauigkeit der Einstecktasche

• Hülse und Stift passend

• Ebenheit und Parallelität

• Gewindekerngeometrie

• Absperrflächen

• Aufmaß zum Schleifen, Erodieren oder Polieren

Bei Präzisionsformkomponenten sollte der Bearbeitungsplan sowohl die Endabmessung als auch die Rolle der Komponente beim Formen berücksichtigen. Dies ist besonders wichtig für Werkzeuge mit mehreren Kavitäten, medizinische Formen, Kappenformen und Formen für Kosmetikverpackungen.

CNC-Bearbeitung für medizinische Formkomponenten

TL;DR: Medizinische Formkomponenten erfordern häufig kleine Merkmale, dünne Wände, Kernstifte, Hülsen, Einsätze und Inspektionsanforderungen. Die CNC-Bearbeitung muss Wiederholbarkeit, Oberflächenvorbereitung und Austauschkonsistenz unterstützen.

Spritzgussformen für den medizinischen Bereich erfordern häufig eine stabile Innengeometrie, ein kontrolliertes Freigabeverhalten und eine wiederholbare Leistung der Kavität. Komponenten wie Kernstifte, Hohlraumeinsätze, Hülsen und Schieber können sich direkt auf Wandstärke, Grat, Kleben, Teilepassung und Prüfergebnisse auswirken.

Bei medizinischen Verbrauchsmaterialien kann eine kleine Abweichung an einem Kernstift oder Einsatz zu sichtbaren und funktionellen Problemen führen. Ein dünner Kernstift kann sich verbiegen. Möglicherweise passt eine Hülse nicht richtig zum Stift. Ein Hohlraumeinsatz kann in der Nähe der Absperrung verschleißen. Eine Ersatzkomponente verhält sich möglicherweise nicht wie das ursprüngliche Hohlraumteil.

Käufer, überprüfen die medizinische Formkomponenten , sollten sich über kritische Abmessungen, Oberflächenbeschaffenheit, Materialzustand und Prüfanforderungen informieren und prüfen, ob für Ersatzteile eine Hohlraumidentifizierung oder Maßberichte erforderlich sind.

CNC-Bearbeitung für Kappen- und Verschlussformkomponenten

TL;DR: Kappen- und Verschlussformkomponenten erfordern eine stabile Gewindegeometrie, Dichtflächen, Halsringe und eine Konsistenz von Kavität zu Kavität. Die CNC-Bearbeitung wirkt sich auf Drehmoment, Abdichtung, Gratkontrolle und langfristige Formwartung aus.

Kappen und Verschlüsse hängen von präzisen Werkzeugdetails ab. Gewindekerne steuern die Gewindebildung und das Drehmomentverhalten. Halsringe beeinflussen den Sitz und die Abdichtung. Dichteinsätze beeinflussen das Leckagerisiko. Hohlraumeinsätze steuern Form, Aussehen und Konsistenz aller Hohlräume.

Bei leichten Kappen, auslaufsicheren Verschlüssen und Kappenformen mit hoher Kavitation wird die Genauigkeit der CNC-Bearbeitung immer wichtiger, da das Produktionsfenster kleiner ist. Verschleiß oder Ungleichheit in einer Komponente können Grate, Drehmomentschwankungen, Dichtungsinstabilität oder wiederholte Hohlraumdefekte verursachen.

Käufer, beschaffen die Kappenformteile , sollten vor der Bestellung neuer Formteile oder Ersatzteile die Gewindegeometrie, die Dichtungsabmessungen, die Oberflächenbeschaffenheit, die Austauschstrategie und die Inspektionsanforderungen überprüfen.

CNC-Bearbeitung, EDM, Schleifen und Polieren arbeiten zusammen

TL;DR: Die CNC-Bearbeitung ist oft der erste kontrollierte Prozess, aber viele Spritzgusskomponenten erfordern auch Erodieren, Drahterodieren, Schleifen oder Polieren. Die richtige Prozessroute hängt von Geometrie, Material, Härte und Oberflächenanforderungen ab.

Nicht jede Spritzgusskomponente kann allein durch CNC-Bearbeitung fertiggestellt werden. Bei einigen Merkmalen ist möglicherweise eine Funkenerosion für scharfe Innenecken, tiefe Rippen, schmale Schlitze oder gehärtete Details erforderlich. Drahterodieren kann für Präzisionsprofile oder Einsatzformen verwendet werden. Für eine hohe Ebenheit, Parallelität, Durchmesserkontrolle oder Passflächen kann ein Schleifen erforderlich sein. Für das Ablöseverhalten oder kosmetische Oberflächen kann ein Polieren erforderlich sein.

Der Käufer muss nicht immer den gesamten Prozessablauf festlegen, aber die Zeichnung sollte die Anforderung klar machen. Wenn es sich bei einem Merkmal um eine Dichtfläche, eine Gleitfläche, ein Absperrdetail oder einen passungskritischen Durchmesser handelt, sollte es korrekt markiert werden, damit der Lieferant die richtige Bearbeitungs- und Endbearbeitungsreihenfolge wählen kann.

Für schwierige Teile erfordern kundenspezifisch bearbeitete Formteile möglicherweise eine kombinierte Route mit CNC-Bearbeitung, Funkenerosion, Schleifen, Polieren und Maßprüfung.

CNC-Bearbeitung im Kunststoffspritzguss-Werkzeugbau

TL;DR: Die CNC-Bearbeitung unterstützt die Produktionswerkzeuge durch die Vorbereitung von Formplatten, Einsätzen, Taschen, Kernbereichen und Formdetails, die sich auf die Zyklusstabilität und die Qualität der Formteile auswirken.

Bei neuen Formprojekten unterstützt die CNC-Bearbeitung mehr als nur die Komponentenfertigung. Es hilft auch beim Aufbau der Formstruktur, die für eine wiederholbare Produktion erforderlich ist. Plattenbearbeitung, Einsatztaschen, Kernsitze, angussbezogene Bereiche, kühlungsbezogene Merkmale und Montageflächen beeinflussen alle die Leistung der Form während des Versuchs und der Produktion.

Wenn Käufer Kunststoffspritzgusswerkzeuge bewerten , sollten sie sich fragen, wie der Lieferant die Passung der Einsätze, kritische Formmerkmale, Trennlinienbedingungen, Komponentenaustausch und Inspektion vor dem Zusammenbau der Form kontrolliert.

Eine Form wird nicht nur im CAD entworfen. Es muss bearbeitet, montiert, geprüft, getestet und gewartet werden. Die CNC-Bearbeitung ist einer der Hauptschritte, der den Formenentwurf in produktionsreife Werkzeuge verwandelt.

Was Käufer vor der Bestellung von CNC-gefrästen Formteilen prüfen sollten

TL;DR: Eine klare Ausschreibung hilft dem Lieferanten bei der Auswahl der richtigen Bearbeitungsroute und des richtigen Prüfumfangs. Käufer sollten Zeichnungen, CAD-Dateien, Materialien, kritische Abmessungen, Anwendungsdetails und Dokumentationsanforderungen senden.

Vor der Bestellung von CNC-gefrästen Spritzgusskomponenten sollten Käufer Folgendes vorbereiten:

• 2D-Zeichnungen mit Toleranzangaben

• 3D-CAD-Dateien

• Materialqualität und Härteanforderung

• Oberflächenbeschaffenheit oder Polieranforderung

• ggf. Beschichtungs- oder Wärmebehandlungsanforderungen

• kritische Abmessungen und Bezugspunkte

• Paarungsteil- oder Baugruppenbeziehung

• Anwendung, wie medizinische Form, Kappenform, Verschlussform oder Verpackungsform

• Menge und erwarteter Folgebedarf

• Anforderungen an den Inspektionsbericht

• alte Muster oder Defektfotos für Ersatzprojekte

Bei Ersatzkomponenten sollten Käufer auch klären, ob das Teil in eine bestimmte Kavität passen muss, ob eine manuelle Montage akzeptabel ist und ob die Komponente dazu gedacht ist, Formfehler wie Grate, Festsitzen, Undichtigkeiten oder Maßabweichungen zu beheben.

Häufige Risiken bei der CNC-Bearbeitung von Spritzgusskomponenten

TL;DR: Viele Formprobleme beginnen mit unklaren Bearbeitungsanforderungen. Wenn kritische Abmessungen, Bezugspunkte oder Passflächen nicht definiert sind, kann es sein, dass die bearbeitete Komponente innerhalb der Form nicht ordnungsgemäß funktioniert.

Wie SENLAN CNC-bearbeitete Spritzgusskomponenten unterstützt

TL;DR: SENLAN unterstützt CNC-bearbeitete Formkomponentenprojekte durch Überprüfung von Zeichnungen, Komponentenfunktion, Materialanforderungen, Bearbeitungsdurchführbarkeit, Inspektionsbedarf und Ersatzkonsistenz vor dem Angebot.

SENLAN arbeitet mit kundenspezifischen Formkomponenten und Spritzgussprojekten für Verpackungen, Kappen, Verschlüsse, Kosmetikverpackungen, medizinische Formen und Anwendungen mit hoher Kavitation. Die Projektprüfung kann Teilefunktion, Bearbeitungsroute, Toleranzempfindlichkeit, EDM- oder Schleifdurchführbarkeit, Oberflächenbeschaffenheit, Inspektionsdokumentation und Anforderungen an Ersatzkomponenten umfassen.

Für neue Formkomponenten oder Ersatzteile können Käufer Zeichnungen zur technischen Überprüfung mit 2D-Zeichnungen, 3D-CAD-Dateien, Materialqualität, Toleranzanforderungen, Menge, Anwendungsdetails und Inspektionsanforderungen senden.

FAQ: CNC-Bearbeitung für Spritzgusskomponenten

Welche CNC-bearbeiteten Teile werden in Spritzgussformen verwendet?

Zu den gängigen CNC-bearbeiteten Spritzgussteilen gehören Kernstifte, Hohlraumeinsätze, Kerneinsätze, Hülsen, Gewindekerne, Halsringe, Schieber, Heber, Abstreifereinsätze, Auswerferkomponenten und kundenspezifische Formplatten.

Reicht die CNC-Bearbeitung aus, um alle Spritzgusskomponenten fertigzustellen?

Nicht immer. Einige Formkomponenten erfordern je nach Geometrie, Härte, Oberflächenbeschaffenheit und Funktionsanforderungen auch Erodieren, Drahterodieren, Schleifen, Polieren, Wärmebehandlung oder Beschichten.

Warum sind CNC-bearbeitete Formkomponenten für medizinische Formen wichtig?

Medizinische Formkomponenten steuern häufig dünne Wände, Innengeometrie, Freisetzungsverhalten und Konsistenz von Kavität zu Kavität. Die CNC-Bearbeitung hilft bei der Vorbereitung der präzisen Kernstifte, Einsätze und Hülsen, die für stabile medizinische Formen erforderlich sind.

Wie wirkt sich die CNC-Bearbeitung auf die Komponenten der Kappenform aus?

Die CNC-Bearbeitung beeinflusst die Geometrie des Gewindekerns, die Genauigkeit des Halsrings, den Sitz des Dichteinsatzes und die Konsistenz des Hohlraumeinsatzes. Diese Merkmale können das Drehmoment des Verschlusses, die Versiegelungsleistung, die Gratkontrolle und die langfristige Produktionsstabilität beeinflussen.

Was sollten Käufer für ein Angebot für CNC-bearbeitete Formteile senden?

Käufer sollten 2D-Zeichnungen, 3D-CAD-Dateien, Materialqualität, Härteanforderung, Toleranzangaben, Oberflächenbeschaffenheit, Anwendungsinformationen, Menge und Prüfanforderungen senden.

Letzte Gedanken

Bei der CNC-Bearbeitung bei der Herstellung von Spritzgussformen geht es nicht nur um die Formgebung von Stahl. Es geht darum, Formkomponenten herzustellen, die sich während der realen Spritzgussproduktion formen, abdichten, führen, lösen, ausrichten und wiederholen können.

Für Käufer von Spritzgusskomponenten besteht der wichtigste Schritt darin, jedes CNC-bearbeitete Teil mit seiner Funktion innerhalb der Form zu verbinden. Kernstifte, Hohlraumeinsätze, Hülsen, Gewindekerne, Dichtungseinsätze und Ersatzkomponenten sollten hinsichtlich Geometrie, Material, Toleranz, Oberflächenbeschaffenheit, Inspektion und Produktionsrisiko überprüft werden.

Ein klares Zeichnungspaket und ein technischer Überprüfungsprozess tragen dazu bei, Grate, Kleben, Undichtigkeiten, Wandstärkenschwankungen, Passungsprobleme und Austauschfehler zu reduzieren, bevor sie zu Produktionsproblemen werden.
