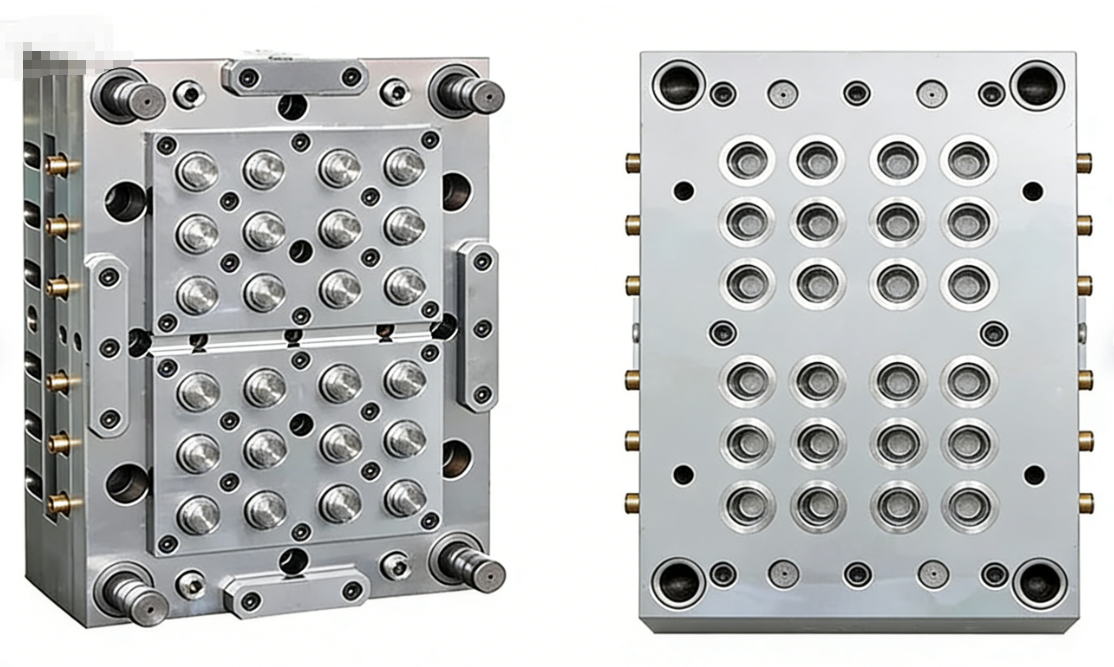

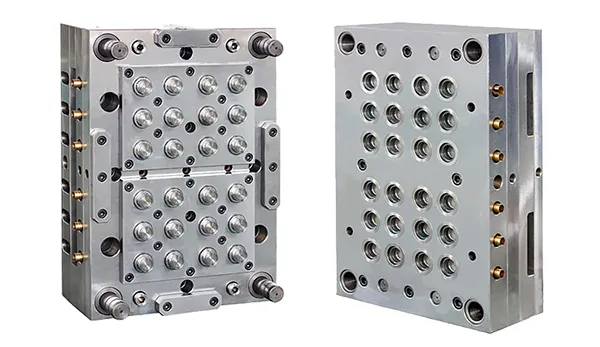

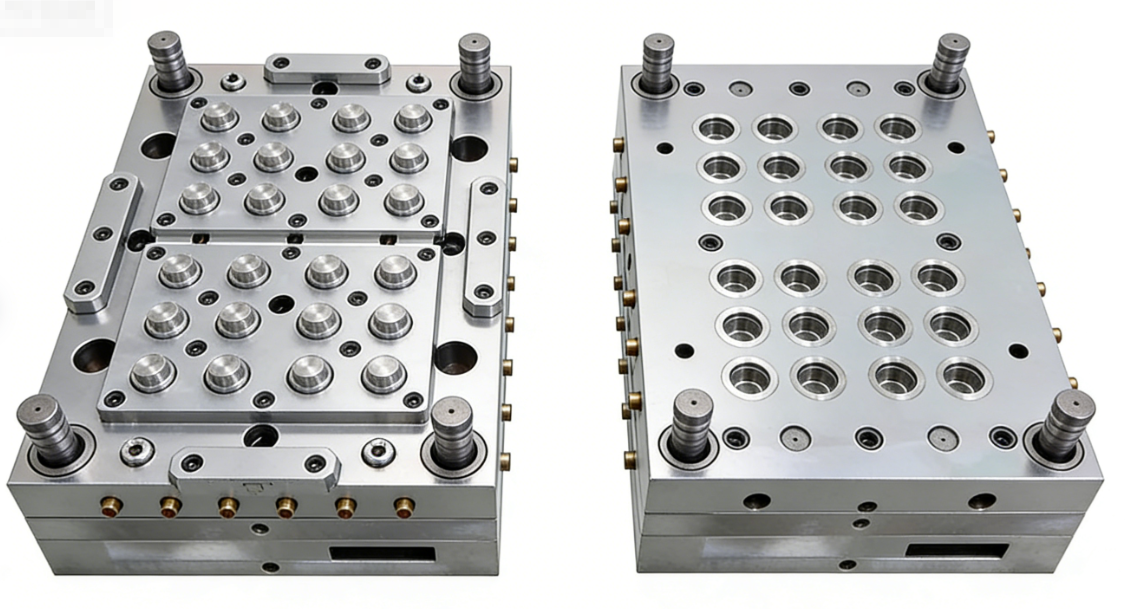

Fallstudie zu einer Flaschenverschlussform mit 24 Kavitäten

Stabilisierung der Hohlraum-zu-Hohlraum-Konsistenz für Wasserdichtungsverschlüsse

Dies ist eine anonymisierte Fallstudie einer Flaschenverschlussform mit 24 Kavitäten, die für die Versiegelung von Wasserflaschenverschlüssen und Trinkwasserverschlüssen entwickelt wurde . Das Projekt konzentrierte sich auf eine Kernfrage:
Wie sorgt man dafür, dass 24 Kavitäten konstant genug laufen, um den Montageaufwand zu reduzieren, die Dichtungsleistung zu stabilisieren und die Versuchs- und Validierungszeit zu verkürzen?

Bei Kappenformprojekten wie diesem hat der Kunde normalerweise nicht mit nur einer Kavität zu kämpfen. Die eigentliche Frage ist, ob sich alle Hohlräume gleich verhalten – beim Zusammenbau, beim Abdichten und bei der Wiederholproduktion. Das ist das Problem, das dieses Projekt lösen soll.

10-Sekunden-Zusammenfassung

Beste Passform für

• Projekte mit Kappenformen mit mehreren Kavitäten und mehr mit 24 Kavitäten und mehr

• Anwendungen zum Verschließen von Wasserflaschenverschlüssen

• Trinkwasserverschlüsse

• Projekte, bei denen Hohlraumschwankungen zu Undichtigkeiten, langen Rüstzeiten oder wiederholten Montagearbeiten führen

Was wir verbessern helfen

• geringere Variation von Kavität zu Kavität

• stabilere Dichtungsleistung

• Weniger Anpassungen bei Montage und Probeläufen

Wie wir es machen

• kontrollierte Bearbeitung kritischer Formkomponenten

• Prozessinspektion in wichtigen Phasen

• Funktionsdaten und CTQ-basierte Steuerung

• Austauschbare Komponentenstrategie für einfachere Wartung

Projektschnappschuss

Die Herausforderung des Kunden

Das Ziel des Kunden bestand nicht nur darin, Kappen herzustellen. Das Ziel bestand darin, sie herzustellen über alle 24 Kavitäten hinweg gleichmäßig und gleichzeitig die Dichtungsleistung in der Produktion stabil zu halten.

Die Hauptrisiken bei dieser Art von Projekten waren:

• Einige Hohlräume zeigen ein unterschiedliches Dichtungsverhalten

• Der Gewindeeingriff ändert sich von Hohlraum zu Hohlraum leicht

• Montageaufwand erhöht sich bei der Montage

• Die Validierung dauerte länger, da die Versiegelung nicht stabil genug war

• Probeformen erforderten wiederholte Anpassungen, bevor alle Kavitäten gleichmäßig funktionierten

Kurz gesagt, es ging nicht darum, ob ein einzelner Hohlraum passieren konnte.
Die Frage war, ob alle 24 Kavitäten die gleiche Leistung erbringen konnten.

Warum dieses Projekt sensibel war

Bei Formen für Flaschenverschlüsse, die in Dichtungsanwendungen verwendet werden, sind die kritischsten Merkmale in der Regel nicht alle gleichen Abmessungen. Der eigentliche Schwerpunkt liegt auf CTQ-Funktionen , darunter:

• Versiegelungsgebiete

• gewindebezogene Durchmesser

• passende Durchmesser

• Konzentrizitätsbezogene Merkmale

• Absperr- und Montagebereiche

Kleine Abweichungen in diesen Bereichen können zu Folgendem führen:

• ungleichmäßiger Dichtungskontakt

• Instabile Thread-Leistung

• höheres Blitzrisiko

• mehr Bankanpassung während der Montage

• längere Test- und Validierungszyklen

Aus diesem Grund wurde das Projekt als Konsistenzkontrollproblem und nicht nur als Bearbeitungsproblem behandelt.

Unsere Lösungsstrategie

Anstatt die Form nur als fertiges Werkzeug zu betrachten, haben wir uns auf die darin enthaltenen Teile konzentriert, die sich am unmittelbarsten auf die Wiederholbarkeit auswirken.

1. Kritische Formkomponenten zuerst

Wir haben uns auf die Konsistenz der Formkomponenten konzentriert, die den größten direkten Einfluss auf das Dichtungs- und Hohlraumverhalten haben, darunter:

• Kernstifte

• Hohlraumeinsätze

• Halsringe

• Gewindeeinsätze

• passgenaue Ersatzteile

2. CTQ-basierte Bearbeitungsroute

Bearbeitungsrouten wurden ausgewählt nach:

• Feature-Typ

• Dicht- oder Gewindefunktion

• Zugang zum Schneiden oder Erodieren

• anpassungsbedingtes Risiko

• Inspektionspflicht

Dies trug dazu bei, die Bereiche, die das Schimmelverhalten tatsächlich beeinflussen, besser zu kontrollieren.

3. Funktionale Datumskontrolle

Die Datumsstrategie war auf Pass- und Dichtungsfunktionen ausgerichtet, nicht nur auf die Form des Teils. Diese reduzierte versteckte Variante, die oft erst nach der Montage zum Vorschein kommt.

4. In den Prozess eingebettete Inspektion

Die Inspektion wurde nicht nur als letztes Tor behandelt. Kritische Abmessungen wurden während der Produktion überprüft und vor der Veröffentlichung erneut überprüft.

Konsistenz von Kavität zu Kavität

Was wir tatsächlich prüfen

Wir definieren die Hohlraumkonsistenz nicht nur durch das Aussehen. Wir überprüfen dies anhand der Merkmale, die sich direkt auf die Formleistung auswirken.

Typische Kontrollelemente

• Konzentrizität/Rundlauf auf passungsbezogenen Durchmessern

• gewindebezogene Abmessungen, bei denen es auf die Verschlussleistung ankommt

• Dichtstegposition und zugehörige Passflächen

• Dimensionsvergleich von Kavität zu Kavität anhand definierter CTQ-Merkmale

• montagebezogene Abmessungen vor dem endgültigen Formenbau

Typische Inspektionstore

• nach dem Grob- oder Halbschlichten

• ggf. nach Wärmebehandlung

• nach dem EDM / Drahterodieren

• vor endgültigen Anpassungsoperationen

• vor dem Versand

Typische Verifizierungsmethoden

• Zeiss KMG für kritische Abmessungen und Geometrie

• Rundheits-/Konzentrizitätsprüfungen bei Bedarf

• gewindebezogene Überprüfung je nach Kappenausführung

• visuelle und passgenaue Überprüfung vor der Veröffentlichung

Ziel ist also nicht nur die Qualifizierung einer Kavität. Ziel ist es, das Verhalten aller 24 Kavitäten so konsistent wie möglich zu halten.

Fähigkeits-Snapshot

Hinweis:
Die Toleranzfähigkeit gilt nur für definierte CTQ-Features . Die endgültige Abnahme hängt von der Zeichnung, dem vereinbarten Toleranzsystem, dem Prüfplan und der Projektvalidierungsmethode ab.

Heißläufer vs. Kaltläufer

Welches passt zum Projekt?

Bei Kappenformprojekten wirkt sich die Wahl des Angusskanals auf die Produktivität, das Aussehen des Angusses, den Materialverbrauch und die Wartung aus.

Heißläufer

Besser geeignet für Projekte, die Folgendes benötigen:

• höhere Produktionseffizienz

• geringere Materialverschwendung

• sauberere Zyklusleistung

• gleichmäßigere Füllung aller Hohlräume

Kalter Läufer

Kann für Projekte in Betracht gezogen werden, die folgende Prioritäten haben:

• einfacherer Formaufbau

• geringere anfängliche Werkzeugkosten

• spezifische Harz- oder Projektpräferenzen

Die endgültige Auswahl sollte auf Kappendesign, Harz, Ausgabeziel und Wartungsstrategie basieren.

Was dieses Projekt am meisten brauchte

Bei diesem Projekt ging es nicht nur um die Herstellung einer 24-fach-Form.
Es ging darum, eine Form zu bauen, die Folgendes konnte:

• Reduzieren Sie den Unterschied zwischen den Kavitäten

• Halten Sie die Abdichtung stabiler

• Reduzieren Sie wiederholte Anpassungen während des Formenbaus

• Verkürzen Sie den Zeitaufwand für Validierung und Anpassung

• Unterstützung einer vorhersehbareren Produktion

Das ist der wahre Grund, warum Käufer nach einer Kappenformlösung mit mehreren Kavitäten fragen – nicht, weil sie mehr Kavitäten wünschen, sondern weil sie eine stabilere Ausgabe dieser Kavitäten wünschen.

Risiko und Randbedingungen

Bei Dichtungsprojekten ist eine instabile Leistung nicht immer allein auf die Form zurückzuführen. Es kann auch beeinflusst werden durch:

• Flaschenhals passender Zustand

• Variation der Harzcharge

• Maschinensteuerung und Prozessfenster

• Temperaturausgleich im Heißkanal

• Drehmoment des Kappenkörpers und Validierungsbedingungen

Aus diesem Grund sollten die Überprüfung und Validierung von Formen immer zusammen mit den tatsächlichen Anwendungsbedingungen betrachtet werden. Bei Bedarf können wir das Projekt mit dem Kunden auf der Grundlage der tatsächlichen Schließungsstruktur und der Nutzungsbedingungen überprüfen.

Was Sie zum Starten benötigen

Um ein ähnliches Projekt effizienter prüfen zu können, geben Sie bitte Folgendes an:

• Kappenanwendung

• Anzahl der Hohlräume

• 2D-Zeichnung

• 3D-Datei

• Muster, falls verfügbar

• Harz

• wichtige CTQ-Punkte, sofern bereits definiert

• Zielleistung oder Zykluserwartung

• Zielvorlaufzeit

Auch wenn noch nicht alle Informationen vorliegen, können wir dennoch eine erste Bewertung abgeben.

Was Sie von uns erwarten können

Wenn Sie die Zeichnung und die CTQ-Liste teilen, können wir in der Regel Folgendes bereitstellen:

• Erster Prozessroutenvorschlag

• Inspektionsschwerpunkte

• Risikohinweise für Passform, Abdichtung und Hohlraumkonsistenz

• Feedback zur RFQ-Überprüfung

Bei Standardprojektüberprüfungen ist es unser Ziel, je nach Vollständigkeit der Eingaben innerhalb von 24 bis 48 Stunden ein erstes Feedback zu geben.
