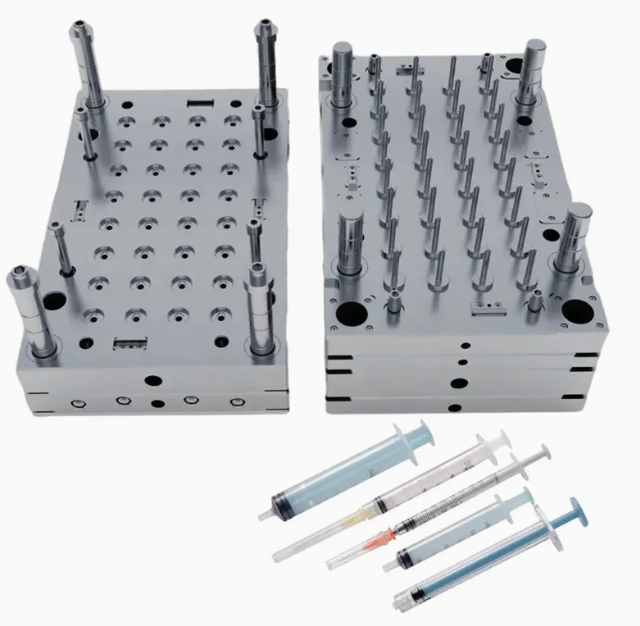

Formen mit mehreren Kavitäten für die medizinische Massenproduktion

Der Übergang von klinischen Studien oder der Herstellung kleiner Stückzahlen zur kommerziellen Produktion großer Stückzahlen markiert einen kritischen Wendepunkt. Um den Betrieb effektiv zu skalieren, ist eine grundlegende Änderung Ihrer gesamten Werkzeugstrategie erforderlich. Die Ausweitung des Produktionsvolumens führt zu einer großen Kernspannung. Sie müssen die Leistung drastisch vervielfachen und gleichzeitig strenge Maßtoleranzen und die strenge Einhaltung medizinischer Vorschriften einhalten. Jede geringfügige Abweichung kann kostspielige Verzögerungen, Patientenrisiken oder schwere regulatorische Rückschläge nach sich ziehen.

Dieser Artikel liefert eine technische und kommerzielle Bewertung von Multi-Cavity-Formen für die Herstellung medizinischer Komponenten. Wir konzentrieren uns stark auf Kostenschwellenwerte, Konstruktionsrisiken und komplexe Validierungsanforderungen. Sie erfahren genau, wie Sie mit der Ausbalancierung des Läufers, dem fortschrittlichen Wärmemanagement und den strengen gesetzlichen Standards umgehen. Wir werden auch umsetzbare Kriterien für die Auswahl kompetenter Fertigungspartner skizzieren. Die Einhaltung dieser Richtlinien gewährleistet eine reibungslose, kontinuierliche Großserienproduktion Ihrer wichtigsten Gesundheitsgeräte.

Wichtige Erkenntnisse

• CapEx im Vergleich zu Stückkosten: Formen mit mehreren Kavitäten erfordern erhebliche Vorabinvestitionen in die Werkzeugausstattung, reduzieren aber die Kosten pro Teil bei Stückzahlen von mehr als 250.000 Einheiten pro Jahr drastisch.

• Komplexität der Validierung: Medizinische Regulierungsstandards erfordern eine strenge IQ/OQ/PQ-Validierung; Jeder einzelne Hohlraum muss unabhängig überprüft werden, um die Spezifikationen zu erfüllen.

• Designeinschränkungen: Werkzeuge mit hoher Kavitation erfordern eine fortschrittliche Rheologieanalyse, ein präzises Wärmemanagement und perfekt ausbalancierte Angusssysteme, um Abweichungen von Teil zu Teil zu verhindern.

• Risikominderung: Die Wahl zwischen Formen mit mehreren Kavitäten und mehreren Formen mit einer Kavität hängt stark von der Harzverfügbarkeit, der Pressenkapazität und den Anforderungen an die Redundanz der Lieferkette ab.

Der Geschäftsfall: Wann sollte in der Medizintechnik auf Formen mit mehreren Kavitäten umgestellt werden?

Die Entscheidung für eine Skalierung erfordert eine äußerst sorgfältige Finanzprüfung. Sie müssen frühzeitig in der Planungsphase bestimmte Volumenüberschneidungspunkte identifizieren. Typischerweise liegt dieser Schwellenwert zwischen 250.000 und einer Million Jahresteilen. Genau in diesem Stadium rechtfertigt die Kapitalrendite den Kauf eines Hochleistungswerkzeugs mit 4, 8, 16 oder 32 Kavitäten. Die Vorabinvestitionen sind erheblich hoch. Allerdings sinken die Kosten pro Teil drastisch, wenn Ihr Produktionsvolumen steigt.

Wir müssen die anfänglichen Werkzeugkosten sorgfältig von den laufenden Produktionskosten trennen. Betrachten Sie Zykluszeitverkürzungen als Ihren primären Einsparmechanismus. Schnellere Zyklen bedeuten niedrigere Maschinenstundensätze pro Teil. Der Platzbedarf von Reinräumen stellt in medizinischen Fertigungsumgebungen einen enormen Mehrwert dar. Durch die Maximierung Ihrer Leistung pro Zyklus wird dieser teure Platzbedarf aktiv reduziert. Mit weniger Spritzgießmaschinen können Sie mehr Bauteile herstellen. Diese spezifische Effizienz schützt direkt Ihre Gewinnmargen über den Produktlebenszyklus.

Ein intelligenter Übergang basiert auf überprüfbaren Berechnungen und nicht auf Annahmen. Sie sollten die amortisierten Werkzeugkosten anhand der täglichen Produktionsziele analysieren. Hersteller medizinischer Geräte sind bei der Vermarktung häufig mit Budgetbeschränkungen konfrontiert. Die Priorisierung langfristiger Einzelteileinsparungen überwiegt in der Regel den anfänglichen Schock eines robusten Werkzeugs.

Vergleichsfaktoren für Produktionsmaßstab und Werkzeugkosten

Formen mit mehreren Kavitäten vs. Familienformen: Bewertungskriterien

Es hilft, die verfügbaren Formlösungen vor dem Schneiden von Stahl klar zu definieren. Spezielle Werkzeuge mit mehreren Kavitäten produzieren in einem Zyklus mehrere identische Teile gleichzeitig. Familienformen produzieren völlig unterschiedliche Komponenten in einer einzigen Werkzeugbasis. Einige Ingenieurteams ziehen Familienformen in Betracht, um Vorabinvestitionen zu sparen. Wir müssen uns direkt mit der tatsächlichen medizinischen Machbarkeit dieses Ansatzes befassen.

Familienformen bringen extreme Design- und Regulierungsrisiken für die medizinische Produktion mit sich. Sie leiden von Natur aus unter unausgeglichenen Polymerflussraten. Unterschiedliche Teilegeometrien führen zu unterschiedlichen Schrumpfungsraten in den verschiedenen Kavitäten. Diese physische Realität schafft ein absolutes Albtraumszenario für die medizinische Validierung. Ingenieure haben Mühe, für jedes einzelne Teil präzise Abmessungen einzuhalten. Daher bleiben spezielle Multi-Cavity-Formen für medizinische Teile der weltweite Industriestandard. Sie gewährleisten Konformität und hohe Wiederholgenauigkeit in jedem Zyklus.

Sie müssen auch die Optionen für die Einzelkavitätsredundanz genau prüfen. Vergleichen Sie ein großes Werkzeug mit 16 Kavitäten mit vier verschiedenen Werkzeugen mit 4 Kavitäten. Ein einzelnes Werkzeug mit großer Kavität führt zu einem großen Single Point of Failure. Bei einem Absturz des Tools steht Ihre Produktion komplett still. Mehrere kleinere Tools bieten hervorragende integrierte Redundanz für kritische Lieferketten. Sie erhöhen jedoch die Wartungspläne, den Validierungsaufwand und die Maschinennutzungsraten. Sie müssen genau diese Risiken gegen Ihre spezifischen Krankenhauslieferverträge abwägen.

Technische Realitäten und Designrisiken bei hoher Kavitation

Werkzeuge mit hoher Kavitation bringen einzigartige, komplexe technische Hürden mit sich. Während der ersten Entwurfsphase sind wir mit mehreren kritischen physikalischen Einschränkungen konfrontiert. Die erfolgreiche Bewältigung dieser Risiken verhindert katastrophale Ausfälle bei der Massenproduktion.

1. Ausbalancierung des Läufersystems: Sie brauchen unbedingt natürlich ausbalancierte Läufer. Beim künstlichen Auswuchten werden selten die von der FDA geforderten extrem engen Toleranzen erreicht. Hier muss sorgfältig zwischen Kalt- und Heißläufer unterschieden werden. Heißkanäle werfen besondere Bedenken hinsichtlich der Materialverschlechterung auf. Empfindliche medizinische Polymere wie PEEK oder bioresorbierbare Materialien zersetzen sich bei längerer Hitzeeinwirkung leicht. Kaltkanäle bieten oft sicherere Fließwege für diese empfindlichen Harze.

2. Wärmemanagement: Kühlkanallayouts werden mit zunehmender Hohlraumanzahl exponentiell komplexer. Ingenieure müssen aktiv verhindern, dass es zwischen den Stahlplatten zu Temperaturunterschieden zwischen den Hohlräumen kommt. Ungleiche Werkzeugtemperaturen führen zu unvorhersehbarem Verzug und starker Materialschrumpfung. Präzise Kühlwasserturbulenzen sorgen für gleichmäßige Abmessungen aller gefertigten Teile.

3. Toleranzstapelung: Bearbeitungstoleranzen häufen sich in großen Stahlbasen schnell. Eine winzige Abweichung von ±0,001 Zoll in einer einzigen Dimension ergibt sich problemlos über 32 Hohlräume. Diese mathematische Stapelung birgt das große Risiko, dass nicht den Spezifikationen entsprechende medizinische Teile entstehen. Werkzeughersteller müssen äußerste Präzision walten lassen und bei der Bearbeitung hochwertigen Edelstahl 420 verwenden.

4. Formflussanalyse: Eine erweiterte rheologische Simulation bleibt unbedingt erforderlich. Ingenieure müssen diese digitalen Analysen durchführen, bevor sie physischen Stahl schneiden. Simulationssoftware sagt zuverlässig gefährliche Bindenähte innerhalb der Teilegeometrie voraus. Außerdem werden die notwendigen Entlüftungsstellen identifiziert, um Verbrennungen durch eingeschlossene Gase zu verhindern. Dieser proaktive Schritt erspart später wochenlange teure Nacharbeiten am Werkzeug.

Dynamik der Einhaltung gesetzlicher Vorschriften und Validierung (IQ/OQ/PQ).

Die medizinische Herstellung unterliegt einer unglaublich strengen globalen Aufsicht. Qualitätsstandards wie ISO 13485 und FDA 21 CFR Part 820 bestimmen Ihren gesamten Prozess. Der Validierungsaufwand wirkt sich stark auf Ihre frühen Skalierungsentscheidungen aus.

• Der Validierungsaufwand: Ein Werkzeug mit 32 Kavitäten erfordert von Ihrem Qualitätsteam einen enormen Prüfaufwand. Sie müssen vollständige Maßprüfungen für Teile aus jedem einzelnen Hohlraum durchführen. Ingenieure führen für jede Kavität unabhängig voneinander komplexe Fähigkeitsstudien (CpK/PpK) durch. Sie können nicht einfach eine Kavität testen und davon ausgehen, dass der Rest automatisch besteht. Oftmals ist ein CpK von mehr als 1,33 der obligatorische Basiswert.

• Überwachung des Hohlraumdrucks: In der Form integrierte Sensoren sorgen für eine entscheidende Echtzeitüberwachung. Technologien wie RJG überwachen und dokumentieren jeden einzelnen Plastikschuss rigoros. Diese hochspezifischen Daten gewährleisten eine entkoppelte Formkonformität. Es garantiert auch eine vollständige Rückverfolgbarkeit der Charge, wenn ein Krankenhaus einen Defekt meldet.

• Rückverfolgbarkeit: Sie benötigen narrensichere nachgelagerte Qualitätskontrollmechanismen. Hersteller gravieren oft winzige Kavitätennummern direkt auf die Oberfläche medizinischer Teile. Diese Nummerierung ermöglicht eine schnelle und präzise Identifizierung im Rahmen des Rückrufmanagements. Wenn ein Hohlraum außerhalb der Spezifikation liegt, wissen Sie sofort, welche Teile isoliert werden müssen. Sie vermeiden den unnötigen Ausschuss einer gesamten Produktionscharge.

Auswahl eines Fertigungspartners für medizinische Formteile

Die Wahl des richtigen Fertigungspartners entscheidet über Ihren endgültigen kommerziellen Erfolg. Großvolumige Werkzeuge erfordern strenge, fortlaufende vorbeugende Wartungsprotokolle. Ihr Partner muss über voll ausgestattete interne Werkzeugräume verfügen. Sie benötigen die direkte Fähigkeit, Tore, Entlüftungsöffnungen und Kernstifte vor Ort zu reparieren. Durch das Versenden von Werkzeugen an einen anderen Standort wird die lebenswichtige Kontrollkette vollständig unterbrochen. Dieser Kettenbruch kann leicht einen obligatorischen, sehr kostspieligen Neuvalidierungsprozess auslösen.

Die Reinrauminfrastruktur erfordert eine sorgfältige Überprüfung vor Ort. Fragen Sie Ihren Partner gezielt nach seinen Reinraumfähigkeiten der ISO-Klasse 7 oder 8. Stellen Sie sicher, dass in diesen speziellen Reinräumen tatsächlich die erforderlichen schweren Spritzgusspressen untergebracht werden können. Große Werkzeuge mit mehreren Kavitäten erfordern Maschinen mit hoher Tonnage. Achten Sie außerdem darauf, ob Robotersysteme zur Teileentfernung eingesetzt werden. Die automatisierte Handhabung verhindert eine Kontamination durch Menschen und sorgt für konstante Zykluszeiten.

Schließlich fordern Sie von jedem potenziellen Anbieter eine evidenzorientierte Validierungsbilanz. Bitten Sie Anbieter um bereinigte Beispiele früherer PQ-Protokolle. Besprechen Sie ihren spezifischen technischen Ansatz zur Lösung von Hohlraumungleichgewichten während der OQ-Phase. Ein hochkompetenter Partner teilt Ihnen gerne seine Methodik zur Fehlerbehebung mit. Sie werden genau zeigen, wie sie die FDA-Konformität unter Druck sicherstellen.

Abschluss

Die Ausweitung der Produktion medizinischer Geräte erfordert einen soliden, evidenzbasierten Entscheidungsrahmen. Hochkavitationsformen für medizinische Anwendungen sind nicht einfach nur größere Versionen von Standardwerkzeugen. Sie stellen hochkomplexe technische Systeme dar. Sie erfordern intensive Präzisionstechnik, thermische Beherrschung und enorme Validierungsanstrengungen. Eine beiläufige Herangehensweise führt zu kostspieligen Fehlschlägen.

Basieren Sie Ihre endgültigen Werkzeugentscheidungen auf hoch überprüfbaren Volumenprognosen. Weisen Sie realistische Budgetbeschränkungen zu, die speziell auf längere Validierungsphasen zugeschnitten sind. Bewerten Sie außerdem gründlich die tatsächliche technische Kompetenz Ihres gewählten Formungspartners, bevor Sie Verträge unterzeichnen.

Wir empfehlen dringend, zu Beginn des Prozesses eine gründliche Überprüfung des Designs für die Herstellbarkeit (DFM) einzuplanen. Bitten Sie Ihren Engineering-Partner, eine umfassende Produktionskostenanalyse für Ihr spezifisches medizinisches Bauteil durchzuführen. Wenn Sie diese proaktiven Schritte unternehmen, stellen Sie sicher, dass Ihr Übergang zur Großserienfertigung profitabel, konform und absolut sicher bleibt.

FAQ

F: Wie lange dauert der Bau und die Validierung einer Mehrfachform für medizinische Teile?

A: Das Setzen realistischer Erwartungen ist wichtiger als der Glaube an die Versprechen des Rapid-Prototyping. Normalerweise dauert die Bearbeitung der Stahlwerkzeuge 10 bis 16 Wochen. Anschließend müssen Sie mit weiteren 4 bis 8 Wochen für die strenge IQ/OQ/PQ-Validierung rechnen. Medizinische Vorschriften verbieten es, diese Untersuchungsschritte zu überstürzen. Komplexe Werkzeuge mit 32 Kavitäten können diese spezifischen Zeitpläne sogar noch weiter verschieben. Eine ordnungsgemäße Planung verhindert unerwartete Verzögerungen beim Markteintritt.

F: Können alle medizinischen Kunststoffe in Hochkavitationsformen verwendet werden?

A: Nein, Materialbeschränkungen spielen bei der Werkzeugkonstruktion eine große Rolle. Hochviskose oder temperaturempfindliche Harze begrenzen oft die maximale Anzahl an Kavitäten. Bei bestimmten medizinischen Silikonen oder bioabsorbierbaren Polymeren treten Probleme mit dem Druckabfall auf. Außerdem haben sie mit schwerwiegenden Verweilzeitproblemen in Heißkanälen zu kämpfen. Ingenieure müssen das ausgewählte Polymer sorgfältig auf die Anzahl der Hohlräume abstimmen, um eine Materialverschlechterung zu verhindern.

F: Was passiert, wenn eine Kavität in einem Werkzeug mit mehreren Kavitäten während der Produktion ausfällt?

A: Techniker führen einen Vorgang durch, der den beschädigten Hohlraum „blockiert“ oder „verblendet“. Diese physische Aktion wirkt sich vorübergehend auf das gesamte Gleichgewicht des Läufers aus. Die Dynamik des Schmelzflusses ändert sich sofort. Aus regulatorischer Sicht erfordert die Ausführung eines geänderten Tools eine strenge Dokumentation. Sie dürfen blinde Werkzeuge vor der geplanten Wartung nur unter bestimmten, vorab genehmigten Risikobedingungen betreiben.
