Kundenspezifische Kernstifte für Pipettenspitzenformen für medizinische Formen mit mehreren Kavitäten

Kernstifte der Pipettenspitzenform sind kleine Komponenten, sie beherrschen jedoch einige der wichtigsten Risiken beim Spritzgießen medizinischer Großserien.

In einer Pipettenspitzenform hilft der Kernstift dabei, das Innenprofil jeder Spitze zu formen. Wenn der Stift falsch ausgerichtet oder abgenutzt ist, sich nur schwer aus der Kavität lösen lässt oder nicht gleichmäßig von einer Kavität zur anderen passt, kann das Formteil Wandstärkenschwankungen, Grate, Kleben, Verformung, instabilen Sitz oder wiederholte kavitätsspezifische Defekte aufweisen.

Für Hersteller medizinischer Formen und Spritzgussunternehmen, die kundenspezifische Kernstifte aus China beziehen, ist die entscheidende Frage nicht nur, ob der Lieferant einen schlanken Metallstift bearbeiten kann. Die bessere Frage ist, ob der Lieferant verstehen kann, was der Stift im Inneren der Form steuert, ob er dies anhand funktionaler Anforderungen überprüfen und die Austauschkonsistenz während der Langzeitproduktion unterstützen kann.

Kurze Antwort: Zuverlässige Kernstifte für kundenspezifische Pipettenspitzenformen erfordern eine kontrollierte Konzentrizität, eine geeignete Oberflächenbeschaffenheit, ausreichende Steifigkeit, dokumentierte Inspektion und eine Austauschstrategie, die das Hohlraumverhalten beibehält. Prozessänderungen können die Symptome vorübergehend lindern, sie korrigieren jedoch nicht einen Kernstift, der das Teil nicht mehr gleichmäßig formt oder freigibt.

Warum Pipettenspitzen-Kernstifte beim medizinischen Formen wichtig sind

Eine Pipettenspitze sieht einfach aus, aber ihre Funktion hängt von einer konsistenten Innengeometrie, einer stabilen Wandverteilung, einem sauberen Ablösen und einem zuverlässigen Sitz mit der vorgesehenen Verbindungsschnittstelle ab.

Der Kernstift steht in direktem Zusammenhang mit diesen Ergebnissen. Es ist nicht nur ein schlankes Stahlteil. Es handelt sich um eine passgenaue Formkomponente, die mit der Kavität, den Verschlussbereichen, der Entlüftung, dem Auswurf, der Kühlung und dem Formprozess zusammenarbeiten muss.

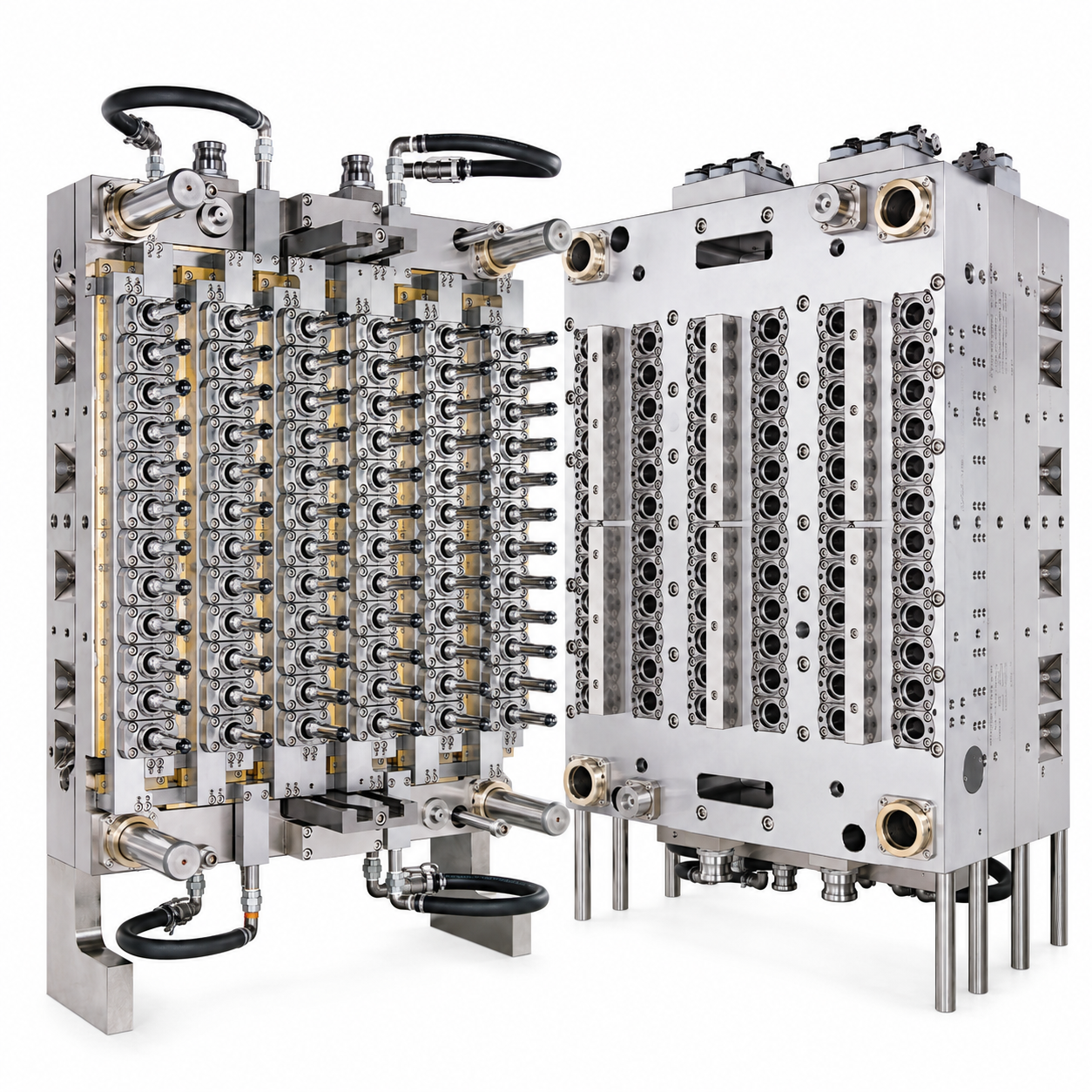

Bei medizinischen Formen mit mehreren Kavitäten wird die Anforderung anspruchsvoller, da jede Kavität eine Spitze bilden muss, die sich wie die anderen verhält. Ein kleiner Pin-zu-Pin-Unterschied, der sich über 16, 32, 64 oder mehr Kavitäten hinweg wiederholt, kann zu einem Qualitätsproblem bei großen Stückzahlen werden.

Bei umfassenderen medizinischen Projekten und Werkzeugprojekten mit großen Kavitäten sollten Käufer Präzisionsformkomponenten anhand der von ihnen kontrollierten Formmerkmale bewerten und nicht nur anhand des Komponentennamens in der Zeichnung.

Wichtige Erkenntnisse für Käufer medizinischer Formen

• Kernstifte beeinflussen direkt die interne Spitzengeometrie, die Wandverteilung, das Löseverhalten und die Montagepassung.
• Bei medizinischen Formen mit mehreren Kavitäten können kleine Unterschiede zwischen den Stiften zu wiederholten Produktionsabweichungen führen.
• Grate oder Festsitzen in der Nähe eines Stifts sollten durch Ausrichtung, Absperr-, Freigabe- und Entlüftungsbedingungen untersucht werden, nicht nur durch Prozesseinstellungen.
• Ersatzkernstifte sollten anhand von Bezügen, Prüfprotokollen und Funktionsanforderungen und nicht nur anhand des Durchmessers kontrolliert werden.
• Für ausländische Käufer sind Inspektionsnachweise und die Konsistenz des Austauschs ebenso wichtig wie die Bearbeitungsgenauigkeit.

Was sind Kernstifte für Pipettenspitzenformen?

Ein Kernstift für eine Pipettenspitzenform ist eine Präzisionskomponente, mit der die Innengeometrie einer geformten Pipettenspitze geformt wird. Abhängig vom Design kann es Einfluss auf den Innendurchmesser, die Konizität, die Spitzenbohrung, die Wandstärke, die Passung, das Löseverhalten und die Konsistenz zwischen den Kavitäten haben.

In einer Produktionsform muss ein Kernstift als Teil eines vollständigen Formsystems überprüft werden. Seine Leistung hängt ab von:

• Stiftgeometrie,
• Hohlraumausrichtung,
• Abschaltzustand,
• Oberflächenbeschaffenheit
• , Material und Wärmebehandlung,
• Steifigkeit und Unterstützung,
• Entlüftung in der Nähe des geformten Merkmals,
• Inspektionsmethode,
• Ersatzteilkontrolle,

Wenn sich der Kernstift außerhalb der Toleranz bewegt oder sich schlecht löst, kann sich die geformte Pipettenspitze mit verändern.

Häufige Probleme, die durch instabile Kernstifte der Pipettenspitze verursacht werden

Die Qualität des Kernstifts sollte anhand der von ihm kontrollierten Risiken des geformten Produkts bewertet werden. Die genauen qualitätskritischen Abmessungen hängen vom Pipettenspitzendesign, dem Harz, der Formstruktur und den Validierungsanforderungen ab, aber die technischen Fragen sind konsistent.

Der Kernstift muss daher als Teil eines Systems überprüft werden: Stiftgeometrie, Hohlraumausrichtung, Freigabezustand, Prozessfenster und Messmethode wirken sich alle auf die endgültige Produktionsleistung aus.

Warum die Konzentrizität von Kernstiften in medizinischen Formen mit mehreren Kavitäten wichtig ist

Bei einem dünn geformten medizinischen Verbrauchsmaterial müssen die Innengeometrie und die Außengeometrie im richtigen Verhältnis zueinander stehen. Wenn ein Kernstift versetzt, verbogen oder schlecht abgestützt ist oder sich von benachbarten Hohlräumen unterscheidet, kann die resultierende Spitze eine ungleichmäßige Wandverteilung oder Abweichungen in einem passungskritischen Bereich aufweisen.

Bei einem Prototyp mit einer Kavität kann während der Entwicklung ein isoliertes Dimensionsproblem behoben werden. Bei einer medizinischen Form mit mehreren Kavitäten können Unterschiede zwischen den Kernstiften zu einem sich wiederholenden Muster führen: Bestimmte Kavitätsnummern bestehen die Prüfung häufiger nicht, lassen sich anders lösen, zeigen mehr sichtbare Mängel oder führen zu einer instabilen Passung.

Aus diesem Grund sollte die Prüfung nicht bei einem Nenndurchmesser des Stifts enden. Je nach Zeichnung und Funktion müssen Käufer möglicherweise Folgendes definieren:

• Anforderungen an Durchmesser und konisches Profil,
• Anforderungen an Konzentrizität, Rundlauf oder Bezugsbeziehung,
• kritische Längen- und Übergangsmerkmale,
• Oberflächenbeschaffenheit in trennempfindlichen Bereichen,
• Hohlraumidentifizierung für wiederholte Stifte,
• Inspektionsprotokolle für Original- und Ersatzstifte,

Bei Werkzeugen mit großer Kavität sind Passgenauigkeit und Konsistenz von Kavität zu Kavität Teil der Produktionsleistung und nicht nur der Prüfpapiere.

Grat-, Klebe- und Wandstärkenschwankungen: Werkzeugursachen

Grate werden oft als überschüssiges Material behandelt, das später entfernt werden kann. Beim medizinischen Spritzgießen kann dieser Ansatz eine wichtigere Frage verbergen: Warum ist das Polymer in diese Lücke gelangt?

Grate können sich an einer Trennfuge, um eine Einsatzschnittstelle herum, in der Nähe von Entlüftungsöffnungen oder in anderen kleinen Lücken bilden, in denen geschmolzenes Material unter Druck eindringt. Wenn der Defekt wiederholt in einer Kavität oder in der Nähe einer Stiftposition auftritt, sollte die Untersuchung mit den örtlichen Werkzeugbedingungen beginnen und nicht mit wiederholten Änderungen an einem ansonsten stabilen Prozess.

Zu den relevanten Kontrollen gehören:

• Kernstiftsitz und -unterstützung,
• Hohlraum-zu-Stift-Ausrichtung
• , Schäden, Verschleiß oder Rückstände an den Dichtungsflächen,
• Entlüftungszustand in der Nähe des betroffenen Merkmals,
• Einspritzung und Haltedruck relativ zum Zustand der Form,
• ob der Defekt nach der Wartung oder dem Austausch von Komponenten aufgetreten ist.

Manuelles Zuschneiden macht zwar eine kleine Charge verwendbar, beweist aber nicht, dass die Form stabil ist. In einem medizinischen Spritzgussprogramm sollten wiederkehrende Grate als Informationen über Werkzeuge oder Prozesssteuerung behandelt werden.

Die Freigabeleistung hängt von der Oberflächenbeschaffenheit und dem Pin-Design ab

Ein Kernstift, der die richtige Geometrie bildet, muss das Formteil dennoch zuverlässig lösen. Dünne medizinische Teile können beim Abkühlen fest greifen, und die Produktion mit großen Hohlräumen lässt wenig Spielraum für wiederholtes Anhaften, Reißen oder manuelle Eingriffe.

Wenn Pipettenspitzen beim Auswerfen schleifen oder stecken bleiben, sollten die Teams prüfen, ob das Problem durch Produktdesign, Verarbeitungsbedingungen, Oberflächenzustand, Stiftgeometrie oder Ausrichtung verursacht wird.

Typische technische Fragen sind:

• Ist die angegebene Formschräge oder Konizität für die Freigabe ausreichend?
• Ist die Trennfläche entsprechend dem Harz und der Funktion poliert oder bearbeitet?
• Hat sich durch Abnutzung die lokale Oberfläche oder Abmessung verändert?
• Wird das Teil beim Auswerfen ungleichmäßig gezogen?
• Sind die betroffenen Hohlräume mit bestimmten Stiften oder Einsätzen verbunden?

Bei der Verbesserung der Ablösung geht es nicht nur darum, eine Oberfläche glatter zu machen. Die Oberflächenbeschaffenheit muss mit den Maßanforderungen, der Umformleistung und dem geplanten Wartungsplan kompatibel bleiben.

Bearbeitungs- und Inspektionsanforderungen für medizinische Formkernstifte

Der richtige Herstellungsweg hängt von der Kernstiftgeometrie, der Stahlsorte, der Härte, der Oberfläche und den Prüfanforderungen ab. Schlanke oder detailkritische Bauteile erfordern einen Prozessplan, der sowohl Form- als auch Funktionsbeziehungen kontrolliert.

Die Herstellung und Überprüfung von Kernstiften kann Folgendes umfassen:

• CNC-Drehen oder -Fräsen für festgelegte Geometrien und Bezugspunkte.
• Präzisionsschleifen für Durchmesser, Oberflächenbeschaffenheit, Rundheit oder passungsbezogene Merkmale.
• Erodieren oder Drahterodieren für gehärteten leitfähigen Stahl oder schwierige Präzisionsmerkmale.
• Maßprüfung anhand kontrollierter Zeichnungen.
• Vergleich wiederholter Stifte für Konsistenz mit mehreren Kavitäten.
• Identifizierung und Prüfungsplanung für Ersatzkomponenten.

Für Käufer reicht der Maschinenname allein nicht aus. Das gewählte Verfahren muss die Merkmale, die das Formteil beeinflussen, zuverlässig erzeugen und verifizieren. Käufer, die medizinische Spritzgusswerkzeuge bewerten, können bei der Betrachtung des kompletten Formsystems auch die Unterstützung für Kunststoffspritzgusswerkzeuge von SENLAN prüfen.

Käufer sollten die technischen Beweise prüfen, bevor sie Kernstifte bestellen

Für ausländische Käufer sind technische Beweise nützlicher als mündliche Behauptungen. Bevor Käufer individuelle Kernstifte für Pipettenspitzenformen bestellen, sollten sie sich vergewissern, wie der Lieferant die Bearbeitung, Inspektion und Austauschkonsistenz kontrolliert.

Die Präzisionsbearbeitungs- und ZEISS CMM-Inspektionsfunktionen von SENLAN unterstützen die messbare Kontrolle für passgenaue medizinische Formkomponenten.

Ersatzkernstifte für die Wartung der Pipettenspitzenform

Eine medizinische Form kann über lange Produktionszeiträume hinweg in Betrieb bleiben und verschleißkritische Komponenten müssen möglicherweise irgendwann ausgetauscht werden. Ein Ersatzstift ist nur dann sinnvoll, wenn er die Produktion wiederherstellen kann, ohne neue Variationen einzuführen.

Aus diesem Grund sollte mit der Ersatzplanung begonnen werden, bevor ein Stift ausfällt. Ein praktisches Kontrollpaket kann Folgendes umfassen:

• revisionsgesteuerte 2D-Zeichnung und 3D-Modell,
• definierte CTQ-Abmessungen und Bezüge,
• Material- und Wärmebehandlungsanforderungen,
• Anforderungen an die Oberflächengüte für die Prüfung von freigabebezogenen Bereichen
• Methoden- und Berichtserwartungen
• Hohlraum- oder Positionsidentifizierung, sofern zutreffend,
• Akzeptanzlogik für erste Muster nach dem Austausch,

Dieser Ansatz unterstützt die Änderungskontrolle. Es ersetzt nicht die Validierungspflichten des Formenbesitzers, liefert jedoch klarere Beweise für die Beurteilung, ob ein ausgetauschter Kernstift das beabsichtigte Werkzeugverhalten beibehalten hat.

Was in einer Ausschreibung für kundenspezifische Kernstifte für Pipettenspitzen enthalten sein sollte

Eine Anfrage, die nur „Kernstifte zitieren“ besagt, lässt wichtige technische Entscheidungen unklar. Für ein aussagekräftiges Angebot und eine Überprüfung der Herstellbarkeit sollten Käufer Informationen angeben, die die Komponente mit den Anforderungen an das Formteil in Verbindung bringen.

• 3D-Modell und bemaßte 2D-Zeichnung
• , Teileanwendung und Harzinformationen, sofern relevant,
• Anzahl der Formhohlräume und positionsspezifische Anforderungen,
• kritische Passform, Bohrung, Verjüngung oder wandbezogene Abmessungen, die durch den Stift gesteuert werden,
• spezifizierte Toleranz, Oberflächenbeschaffenheit, Material und Härte.
• Beobachtetes Problem beim Ersetzen eines vorhandenen Stifts: Grat, Kleben, Verbiegen, Verschleiß oder Maßabweichung,
• ob Ersatzteile ohne manuelle Montage austauschbar sein müssen.
• Erforderlicher Maßbericht oder Rückverfolgbarkeitsinformationen.

Eine präzise Angebotsanfrage ermöglicht es dem Lieferanten, die Bearbeitungs- und Prüfroute im Hinblick auf das Produktrisiko zu besprechen, anstatt einen allgemeinen Preis für ein Teil anzugeben, der das Produktionsproblem möglicherweise nicht löst.

Beschaffung von Kernstiften für Pipettenspitzenformen aus China

Für Hersteller medizinischer Formen und Spritzgussunternehmen in Europa, Nordamerika, Südamerika, Südostasien und dem Nahen Osten erfordert die Beschaffung von Ersatzkernstiften für Pipettenspitzenformen aus China mehr als nur den Vergleich der Stückpreise.

Käufer müssen die Zeichnungskontrolle, die Konzentrizitäts- und Rundlaufprüfung, die Hohlraumidentifizierung und die Anforderungen an die Oberflächenbeschaffenheit überprüfen und prüfen, ob ein Ersatzstift nach dem Einbau ein stabiles Hohlraumverhalten aufrechterhalten kann.

Für internationale Käufer ist die sinnvolle Kauffrage nicht nur, wo eine Komponente hergestellt wird. Es geht darum, ob der Hersteller die Formfunktion verstehen, kontrollierte Zeichnungen befolgen, Inspektionsnachweise liefern und den konsistenten Austausch von Komponenten unterstützen kann.

Regionaler Käuferfokus für Kernstifte für Pipettenspitzenformen

Für europäische Käufer medizinischer Formen

Europäische Käufer konzentrieren sich oft auf kontrollierte Zeichnungen, Maßberichte, CTQ-Merkmale, Materialrückverfolgbarkeit, Inspektionsnachweise und Ersatzkonsistenz. Bei Pipettenspitzen-Kernstiften sollten vor der Bestellung von Ersatzteilen die Konzentrizität, die Oberflächenbeschaffenheit und die Hohlraumidentifizierung überprüft werden.

Für nordamerikanische medizinische Spritzgießer

Nordamerikanische Spritzgießer legen in der Regel Wert auf Verfügbarkeit, wiederholbare Ersatzteile, Konsistenz von Kavität zu Kavität und Validierungsunterstützung. Ein Ersatzkernstift sollte das beabsichtigte Verhalten des Hohlraums wiederherstellen, ohne dass es zu unerwarteten Anpassungen am Labortisch oder wiederholten Probenkorrekturen kommt.

Für südostasiatische medizinische Formgebungsbetriebe mit hoher Kavität

In südostasiatischen Formbetrieben werden für lange Produktionskampagnen häufig medizinische Verbrauchsmaterialformen mit großer Kavität eingesetzt. Pin-zu-Pin-Konsistenz, Verschleißkontrolle, Freigabeleistung und Austauschplanung sind wichtig, um Ausfallzeiten und kavitätsspezifische Defekte zu reduzieren.

Für medizinische Verbrauchsmaterialprojekte in Südamerika und im Nahen Osten

Käufer in Südamerika und im Nahen Osten benötigen möglicherweise zuverlässige Ersatzformkomponenten für vorhandene medizinische Formen, insbesondere wenn die lokalen Reparaturkapazitäten begrenzt sind. Kontrollierte Zeichnungen, Prüfberichte und klare RFQ-Daten tragen dazu bei, das Risiko bei der internationalen Beschaffung von Präzisionskernstiften zu reduzieren.

Für mehr Branchenkontext können Käufer die Anwendungsunterstützung von SENLAN für Medizin-, Verschluss-, Kosmetik- und Verpackungsprodukte prüfen.

Wie SENLAN Projekte für medizinische Formenkomponenten unterstützt

SENLAN fertigt kundenspezifische Präzisionsformkomponenten für medizinische Formen mit mehreren Kavitäten, Pipettenspitzenformen und andere anspruchsvolle Spritzgussanwendungen.

Unser Komponenten-Support kann Folgendes umfassen:

• Pipettenspitze, Formkernstifte,
• medizinische Formkernstifte,
• Hohlraum Einsätze,
• Formkerne,
• Hülsen
• , Schieber und Heber
• , Ersatz von Präzisionsformkomponenten.

Bei kritischen Funktionen beginnt das richtige technische Gespräch mit dem Ausfallrisiko:

• Welche Innengeometrie steuert der Stift?
• Welche Variante ist inakzeptabel?
• Wie soll der Stift überprüft werden?
• Welche Kavitäten zeigen immer wieder Probleme?
• Was muss passieren, wenn der Stift während der Produktion ausgetauscht wird?

Wenn Sie Lieferanten vergleichen oder zukünftige Werkzeugrisiken prüfen, können Sie auch die technischen Artikel von SENLAN über Spritzguss und Präzisionsformkomponenten lesen.

Häufig gestellte Fragen

Was steuert ein Kernstift in einer Pipettenspitzenform?

Ein Kernstift hilft dabei, die Innengeometrie der Pipettenspitze zu formen. Seine Ausrichtung, sein Durchmesser, sein Profil und seine Oberflächenbeschaffenheit können die Wandverteilung, den Spitzensitz, das Ablöseverhalten und die Wiederholbarkeit zwischen den Kavitäten beeinflussen.

Kann ein verschlissener Kernstift Grate in einem medizinischen Formteil verursachen?

Ja. Grate können auftreten, wenn Material in einen Spalt eindringt, der durch Verschleiß, Beschädigung, Fehlausrichtung, Passungsprobleme oder lokale Werkzeugbedingungen in der Nähe einer Stift- oder Einsatzschnittstelle entsteht. Die Ursache sollte untersucht werden, bevor man sich auf Beschnitt oder Prozessänderungen verlässt.

Warum ist die Konzentrizität für Kernstifte der Pipettenspitzenform wichtig?

Durch die Konzentrizität bleibt die beabsichtigte Beziehung zwischen der inneren und äußeren Spitzengeometrie erhalten. In einer Form mit mehreren Kavitäten kann eine inkonsistente Konzentrizität zu Wandstärkenschwankungen und ungleichmäßiger Leistung über die Kavitäten hinweg führen.

Sollten Ersatzkernstifte einzeln geprüft werden?

Ersatzstifte sollten anhand der Zeichnung und der Merkmale, die die Produktfunktion beeinflussen, überprüft werden. Bei Projekten mit mehreren Kavitäten oder in der Medizintechnik verbessern Inspektionsprotokolle und die Identifizierung von Ersatzkomponenten die Wartungs- und Änderungskontrollentscheidungen.

Was muss ich senden, um Kernstifte für Pipettenspitzenformen anzufordern?

Stellen Sie das 3D-Modell, die 2D-Zeichnung, Material- und Härteanforderungen, Oberflächenbeschaffenheit, Anzahl der Hohlräume, kritische Abmessungen, Prüfanforderungen und alle Hinweise auf aktuelle Produktionsprobleme wie Grate, Festsitzen oder Maßabweichungen bereit.

Können Ersatzkernstifte ohne manuelle Montage austauschbar gemacht werden?

Austauschbarkeit sollte entworfen und überprüft und nicht angenommen werden. Dies hängt von kontrollierten Bezugspunkten, Passungsbeziehungen, Toleranzen, Oberflächenanforderungen, Prüfprotokollen und dem Zustand der zusammenpassenden Formkomponenten ab.
