Warum ein Ersatzformeinsatz der Zeichnung entsprechen kann, aber immer noch nicht in die laufende Form passt
Bei einer Ersatzeinlage handelt es sich nicht immer um eine einfache Kopie. Die Zeichnung beschreibt möglicherweise das ursprüngliche Design, während die laufende Form möglicherweise bereits Abnutzungserscheinungen, vorherige Anpassungen und kavitätsspezifische Änderungen aufweist.
Der neue Einsatz entsprach der Zeichnung.
Aber als es den Werkzeugraum erreichte, musste es noch angepasst werden, bevor die Form wieder in Produktion gehen konnte.
Diese Situation ist frustrierend, da die Komponente als isoliertes Teil möglicherweise maßhaltig ist. Das eigentliche Problem besteht darin, dass ein Ersatzeinsatz nicht isoliert funktioniert. Es muss dem aktuellen Zustand einer vorhandenen Form entsprechen.
Während der Langzeitproduktion können sich Hohlraum, Tasche, Verschlussflächen, Positionierungsmerkmale und passende Komponenten ändern. Auch manuelles Polieren, vorherige Reparaturarbeiten oder kavitätsspezifische Anpassungen können dazu führen, dass die tatsächliche Passung von der Originalzeichnung abweicht.
Die technische Frage lautet nicht nur: „Passt der Einsatz mit der Zeichnung überein?“, sondern auch: „Was benötigt die laufende Form heute?“
Warum das Zeichnen allein möglicherweise nicht ausreicht
Die Originalzeichnung bleibt eine wichtige Referenz, sie zeigt jedoch möglicherweise nicht alles, was seit Produktionsbeginn der Form passiert ist.
Eine Ersatzeinlage erfordert möglicherweise eine zusätzliche Überprüfung, wenn:
- Die Einsatztasche ist bei langen Produktionsläufen abgenutzt;
- der ursprüngliche Einsatz wurde bei der Montage manuell angebracht;
- ein Hohlraum wurde anders repariert als die anderen;
- die Absperr- oder Sitzfläche wurde poliert oder korrigiert;
- auch das Gegenstück hat sich durch Verschleiß verändert;
- die ursprünglichen Bezugspunkte sind auf dem alten Teil nicht klar;
- Der Ersatz muss ohne zusätzliche Werkbankarbeit passen.
Diese Bedingungen bedeuten nicht automatisch, dass die Zeichnung falsch ist. Dies bedeutet, dass die Zeichnung und der aktuelle Formzustand gemeinsam überprüft werden müssen.
Fünf Passformrisiken, die Käufer vor der Bestellung prüfen sollten
1. Vorhandene Taschenbekleidung
Ein neuer Einsatz kann im Nennmaß der Zeichnung hergestellt werden, während sich die Tasche in der laufenden Form bereits geändert hat. Verschleiß, Korrosion, wiederholter Ausbau oder vorherige Reparaturarbeiten können den Sitz und die Ausrichtung beeinträchtigen.
Käufer sollten klären, ob die neue Einlage dem ursprünglichen Design folgen oder dem aktuellen Taschenzustand entsprechen muss.
2. Vorherige manuelle Anpassung
Einige Einsätze werden beim Formaufbau oder bei der Probekorrektur von Hand angepasst. Wenn dieser Verlauf nicht aufgezeichnet wird, enthält die alte Einfügung möglicherweise lokale Änderungen, die in der Zeichnung nicht angezeigt werden.
Das Kopieren nur der Nennmaße kann daher das Design reproduzieren, ohne die tatsächliche Passform zu reproduzieren.
3. Hohlraumspezifische Variation
In einem Werkzeug mit mehreren Kavitäten kann eine Kavität ein unterschiedliches Verschleiß-, Reparaturverlaufs- oder Fehlerverhalten aufweisen. Ein Ersatzteil, das für Kavität 3 geeignet ist, ist möglicherweise nicht für Kavität 11 geeignet.
Die Hohlraumkennzeichnung sollte als Teil der technischen Anforderung und nicht nur als Verpackungsetikett behandelt werden.
4. Unklare Datumsbeziehungen
Kritische Maße sind nur dann aussagekräftig, wenn die Messreferenz klar ist. Wenn der Lieferant von einem Bezugspunkt aus misst, während der Werkzeugbau das Teil von einer anderen Oberfläche aus einpasst, glauben beide Seiten möglicherweise, dass das Teil korrekt ist, sehen aber dennoch ein Montageproblem.
In der Ausschreibung sollten die Sitzfläche, das Positionierungsmerkmal, der Absperrbereich und die für die Inspektion verwendeten Funktionsdaten angegeben werden.
5. Funktionelle Oberflächen werden nicht identifiziert
Nicht jede Oberfläche hat den gleichen Einfluss auf die Leistung von Formen. Eine unkritische Außenabmessung ermöglicht möglicherweise mehr Freiheit, während eine Absperrung, eine dichtungsbezogene Oberfläche, ein Gewindeprofil oder ein hohlraumbildender Bereich möglicherweise eine strengere Kontrolle erfordern.
Die Markierung der Funktionsflächen hilft dem Lieferanten, die Bearbeitung und Prüfung auf die Merkmale zu konzentrieren, die sich auf Passung, Gratkontrolle, Freigabe und Formteilkonsistenz auswirken.
Was Käufer mit einer Ersatzbeilagen-Anfrage senden sollten
Eine sinnvolle Anfrage für Ersatzeinsätze sollte sowohl die Komponente als auch den Zustand der Form um sie herum erläutern.
| Informationen | , warum es wichtig ist |
|---|---|
| Originale 2D-Zeichnung | Definiert Nennmaße, Toleranzen, Bezüge, Material- und Oberflächenanforderungen. |
| 3D-CAD-Datei | Hilft bei der Überprüfung der Geometrie, des Bearbeitungszugriffs und der Beziehung zwischen Formungsmerkmalen. |
| Alte Einfügung oder klare Fotos | Zeigt Abnutzung, Polieren, Schäden und frühere Montage, die möglicherweise nicht auf der Zeichnung erscheinen. |
| Kavitäten- oder Positionsnummer | Verbindet das Ersatzteil an der richtigen Stelle in einem Werkzeug mit mehreren Kavitäten. |
| Informationen zu passenden Komponenten | Hilft dabei, die tatsächliche Passform zu überprüfen, anstatt den Einsatz als isoliertes Teil zu behandeln. |
| Defektfotos | Zeigt an, ob es sich bei dem aktuellen Problem um Grat, Kleben, Verschleiß, Maßabweichung oder ein anderes Produktionssymptom handelt. |
| Material und Härte | Unterstützt die Prozessplanung, Verschleißprüfung und Kompatibilität mit der vorhandenen Form. |
| CTQ-Abmessungen und Funktionsflächen | Identifiziert die Bereiche, die eine gezielte Bearbeitung und Inspektionskontrolle erfordern. |
| Vorhandene Inspektionsaufzeichnungen | Bietet eine Referenz für frühere Messungen, Hohlraumunterschiede und den Austauschverlauf. |
| Manuelle Anpassungszugabe | Klärt, ob die Komponente austauschbar sein muss oder ob eine endgültige Werkbankmontage erwartet wird. |
Eine umfassendere Angebotscheckliste mit Zeichnungen, Materialien, Toleranzen und Prüfanforderungen finden Sie in der RFQ-Checkliste für kundenspezifische Formkomponenten.
Sollte der neue Einsatz der Zeichnung oder der vorhandenen Form folgen?
Dies ist oft die wichtigste Entscheidung bei einem Ersatzprojekt.
Normalerweise gibt es drei mögliche Richtungen:
| Austauschrichtung, | wenn sie geeignet sein könnte. | Hauptrisiko zur Überprüfung |
|---|---|---|
| Folgen Sie der Originalzeichnung | Der Formzustand wird kontrolliert und das ursprüngliche Design bleibt der genehmigte Standard. | Möglicherweise entspricht die Lauftasche oder das Gegenstück nicht mehr dem Originalzustand. |
| Kopieren Sie die alte Einlage | Im Altteil sind notwendige Anpassungskorrekturen enthalten, die an anderer Stelle nicht dokumentiert sind. | Verschleiß oder Beschädigungen können sich auf das neue Bauteil übertragen. |
| Überprüfen Sie beides und definieren Sie einen korrigierten Ersatz | Der Käufer kann Zeichnungen, Altteile, Hohlrauminformationen und Funktionsanforderungen zur Verfügung stellen. | Die Änderung muss dokumentiert werden, damit zukünftige Ersetzungen derselben Referenz folgen. |
Der dritte Weg bietet oft die klarste Langzeitkontrolle, erfordert jedoch, dass Käufer und Lieferant sich darauf einigen, welche Abmessungen die Konstruktionsabsicht darstellen und welche Abmessungen den aktuellen Zustand der Form darstellen.
Die Inspektion sollte dem Passungsrisiko folgen
Ein vollständiger Dimensionsbericht ist nur dann nützlich, wenn er die Merkmale misst, die Passform und Funktion steuern.
Abhängig von der Komponente kann sich die Inspektion auf Folgendes konzentrieren:
- Sitzhöhe und Taschenpassform;
- Bezugspunkt-zu-Formelement-Position;
- Absperr- oder Trennflächenbeziehung;
- Konzentrizität oder Ausrichtung mit einer Gegenkomponente;
- Gewinde-, dichtungstechnische oder hohlraumbildende Geometrie;
- Vergleich der Kavitätsnummer eines Ersatzsatzes;
- Anforderungen an Material, Härte und Oberflächenbeschaffenheit.
CMM oder andere Maßprüfungen können kritische Merkmale dokumentieren, der Prüfplan sollte jedoch vor der Fertigung vereinbart werden. Die Messung vieler unkritischer Dimensionen ersetzt keine klare Anpassungsstrategie.
Unvollständige Angebotsanfrage vs. anpassungsorientierte Angebotsanfrage
| Unvollständige Anfrage. | Passgenaue Anfrage |
|---|---|
| Bitte fertigen Sie einen Ersatzeinsatz gemäß der beigefügten Zeichnung an. | Bitte sehen Sie sich einen Ersatz-Hohlraumeinsatz für Hohlraum 8 an. Die Originalzeichnung, der alte Einsatz, Taschenfotos, Defektfotos und das Inspektionsprotokoll sind beigefügt. Die neue Einlage muss ohne zusätzliche Bankkorrektur passen. |
| Das alte Teil ist abgenutzt. Bitte kopieren Sie es. | Das Altteil weist Abnutzungserscheinungen an der Absperrfläche auf. Bitte vergleichen Sie das alte Teil mit der Originalzeichnung und bestätigen Sie, welche Abmessungen dem Design entsprechen sollten und welche eine Überprüfung der aktuellen Form erfordern. |
| Wir benötigen für alle Hohlräume den gleichen Einsatz. | Bitte bestätigen Sie, ob ein austauschbares Design für alle Kavitäten geeignet ist. Zum Vergleich sind Kavitäten-IDs und verfügbare Messdatensätze enthalten. |
Wie SENLAN einen Ersatzformeinsatz überprüft
SENLAN überprüft Ersatzformkomponenten anhand der Beziehung zwischen der Zeichnung, dem alten Teil und dem laufenden Formzustand.
Abhängig von den verfügbaren Informationen kann die Überprüfung Folgendes umfassen:
- Zeichnungsversion und Bezugspunkte;
- alter Einsatzverschleiß und frühere Passspuren;
- Hohlraum- oder Positionsidentifizierung;
- Zustand der passenden Komponente und der Tasche;
- Material-, Härte- und Oberflächenanforderungen;
- CTQ-Abmessungen und Funktionsflächen;
- Bearbeitungsroute und Inspektionsumfang;
- Austauschbarkeit oder manuelle Anpassungserwartungen.

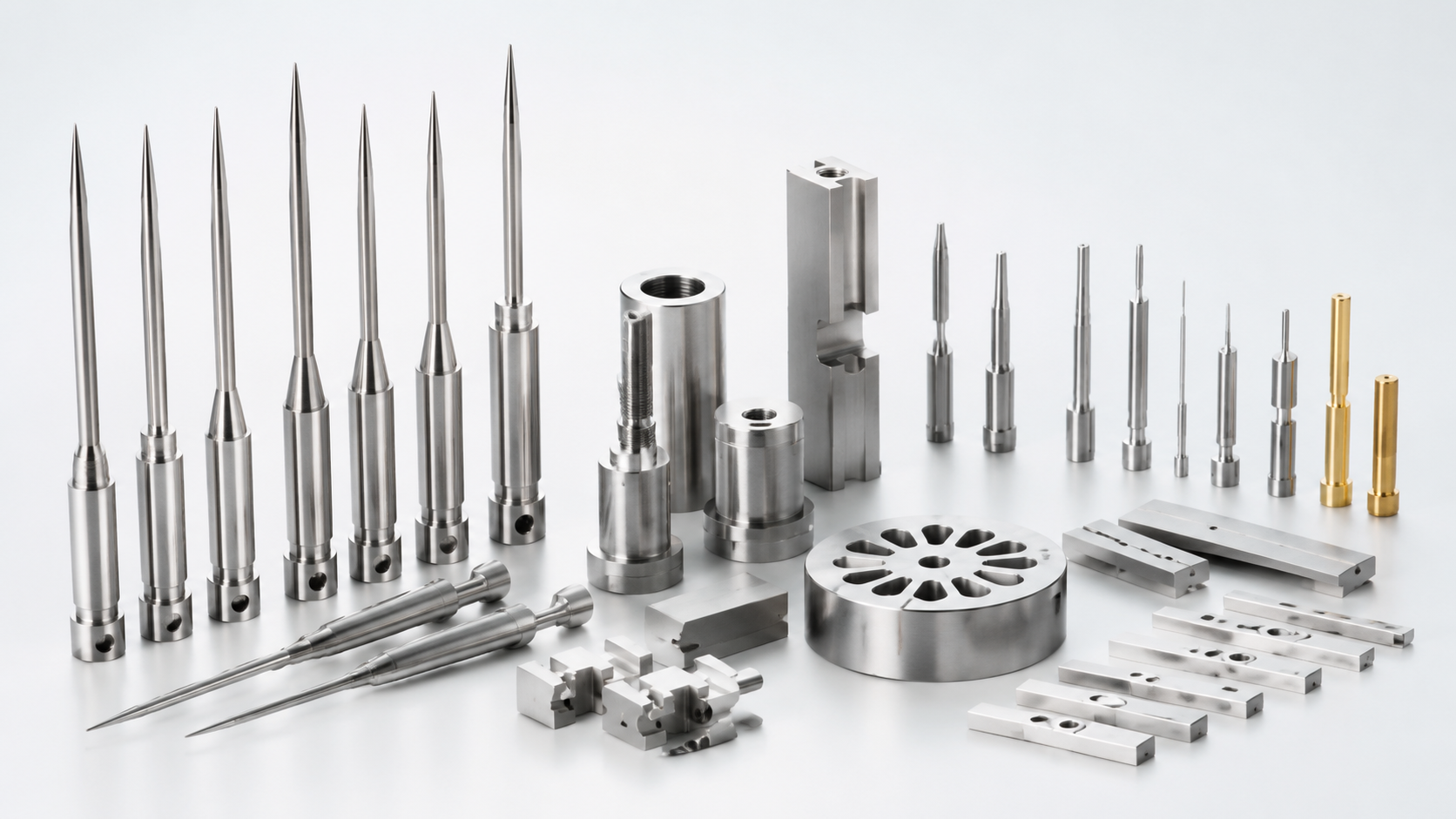

Verwandte Komponententypen sind auf der Seite mit benutzerdefinierten Formkomponenten verfügbar.
Fordern Sie eine Bewertung der Ersatzeinlage an
Senden Sie die Zeichnung, alte Einsätze oder Fotos, Kavitätsnummer, Material, Härte, CTQ-Abmessungen, Funktionsflächen, aktuelles Formproblem und Inspektionsanforderungen.
SENLAN kann prüfen, ob der Austausch der Originalzeichnung, dem aktuellen Formzustand oder einer vor der Fertigung vereinbarten dokumentierten Korrektur folgen sollte.
Häufig gestellte Fragen
Warum kann ein Ersatzeinsatz mit der Zeichnung übereinstimmen, aber trotzdem nicht passen?
Die laufende Form kann Taschenverschleiß, vorherige manuelle Anpassung, Reparaturhistorie oder hohlraumspezifische Abweichungen aufweisen, die in der Originalzeichnung nicht dargestellt sind.
Soll ein Ersatzeinsatz das Altteil exakt kopieren?
Nicht immer. Das Altteil kann sinnvolle Passkorrekturen enthalten, aber auch Abnutzungserscheinungen oder Beschädigungen aufweisen. Das alte Bauteil sollte mit der Originalzeichnung und dem aktuellen Formzustand verglichen werden, bevor die Ersatzmaße bestätigt werden.
Warum ist die Hohlraumnummer wichtig?
Unterschiedliche Hohlräume können unterschiedliche Abnutzungs- oder Reparaturverläufe aufweisen. Durch die Kavitätserkennung wird die Ersatzkomponente mit der korrekten Formposition und dem Prüfprotokoll verknüpft.
Können Ersatzeinsätze austauschbar gemacht werden?
Austauschbarkeit kann möglich sein, wenn Bezugspunkte, Taschenbedingungen, Materialanforderungen, CTQ-Abmessungen und Prüfkriterien klar definiert sind. Bestehende Formenvarianten erfordern möglicherweise noch eine zusätzliche Überprüfung.
Was sollten Käufer senden, wenn die Zeichnungen unvollständig sind?
Käufer sollten den alten Einsatz, klare Fotos, die Hohlraumnummer, Schlüsselabmessungen, Fehlerinformationen, passende Komponenten und alle verfügbaren Inspektionsaufzeichnungen bereitstellen. Eine erste Überprüfung ist möglicherweise möglich, die endgültigen Herstellungsanforderungen müssen jedoch vor der Produktion bestätigt werden.
Garantiert die CMM-Inspektion, dass die Wendeschneidplatte passt?
Durch die KMG-Inspektion können vereinbarte Abmessungen und Bezugsbeziehungen überprüft werden. Die Passgenauigkeit hängt immer noch davon ab, ob der Prüfplan die tatsächliche Tasche, die Passflächen und den aktuellen Formzustand widerspiegelt.
Wichtiger Hinweis
Die Anforderungen an Ersatzformeinsätze sind projektspezifisch. Die endgültige Passform hängt von der genehmigten Zeichnung, dem aktuellen Formzustand, den passenden Komponenten, den vereinbarten Bezugspunkten und dem Prüfumfang ab.
SENLAN fertigt Ersatzkomponenten nach bestätigten technischen Anforderungen. Der endgültige Neustart der Form und die Genehmigung des Formteils sollten dem Montage-, Test- und Validierungsprozess des Kunden folgen.
