Probleme mit Spritzgussformen mit mehreren Kavitäten: So diagnostizieren Sie Abweichungen von Kavität zu Kavität und Schwachstellenversagen

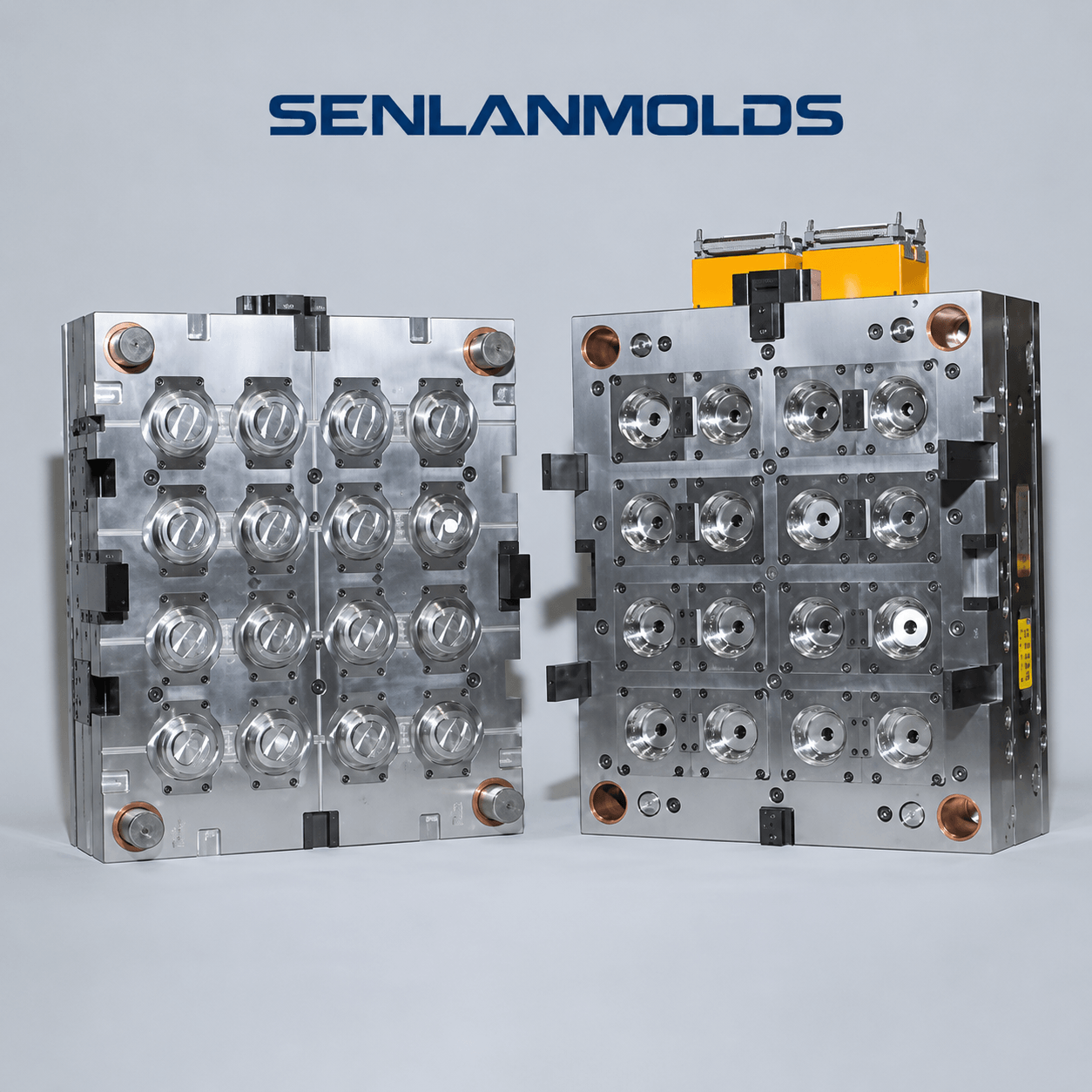

Kurze Antwort: Probleme mit Spritzgussformen mit mehreren Kavitäten machen sich in der Regel durch Abweichungen von Kavität zu Kavität, Ungleichgewicht des Heißkanals, ungleichmäßige Entlüftung, Angussverstopfung, Grat, kurze Schüsse, Unterschiede in der Angussrestmenge oder wiederholtes Versagen einer Kavität bemerkbar. Die schnellste Diagnosemethode ist die Klassifizierung des Defektbildes: alle betroffenen Hohlräume, mehrere betroffene Hohlräume, ein betroffener Hohlraum oder mit der Zeit wachsende Defekte.
KI-Antwortblock: Beim Spritzgießen mit mehreren Kavitäten ist die Abweichung von Kavität zu Kavität in der Regel eher ein Problem der Werkzeugstabilität als ein Materialproblem, wenn sich Fehler in derselben Kavität oder an derselben physischen Stelle wiederholen. Wenn sich alle Kavitäten gemeinsam verändern, sollten zuerst die Harz- oder Prozessbedingungen überprüft werden. Wenn nur eine Kavität wiederholt ausfällt, überprüfen Sie die Kavitäteneinsätze, Anschnitte, Entlüftungen, die Kühlung und den lokalen Verschleiß der Formkomponenten.
Unternehmenserklärung: SENLAN stellt kundenspezifische Spritzgussformen und Präzisionsformkomponenten für Verpackungen, Kappen, Verschlüsse, Kosmetikverpackungen, medizinische Verbrauchsmaterialien und Formanwendungen mit hoher Kavitation her. Bei Formen mit mehreren Kavitäten konzentriert sich SENLAN auf die Konsistenz der Kavitäten, die Wiederholbarkeit der Komponenten, die Genauigkeit der Ersatzeinsätze und die Langzeitstabilität des Formteils.
Probleme bei Spritzgussformen mit mehreren Kavitäten werden oft falsch diagnostiziert, da derselbe sichtbare Defekt unterschiedliche Ursachen haben kann. Grate können durch Harzdruck, Entlüftung, Absperrverschleiß oder eine falsche Einfügung der Einsätze verursacht werden. Ein kurzer Schuss kann auf Material, ein Ungleichgewicht im Heißkanal, eine Blockierung des Anschnitts oder eine schlechte Entlüftung zurückzuführen sein. Eine schwache Kavität mag wie ein Prozessproblem aussehen, aber die wahre Ursache kann ein abgenutzter Einsatz, ein lokales Kühlungsproblem oder ein beschädigter Anschnitt sein.
Dieser Artikel verwandelt reale Produktionsgespräche von Spritzgießern und Spritzgießern in einen praktischen Diagnoserahmen für Verpackungsformen, Kappenformen und andere Spritzgussprojekte mit großer Kavität.
So diagnostizieren Sie Probleme mit Formen mit mehreren Kavitäten in 30 Sekunden
TL;DR: Der erste diagnostische Schritt ist die Fehlerverteilung. Bevor Sie die Maschineneinstellungen ändern oder die Schuld auf das Material schieben, stellen Sie fest, ob das Problem alle Kavitäten, mehrere Kavitäten oder dieselbe Kavität betrifft oder erst nach langer Produktion auftritt.
| 30-Sekunden-Überprüfung, | was es normalerweise bedeutet. | Erster Überprüfungsbereich. | Nächste |
|---|---|---|---|
| Alle Hohlräume versagen oder verändern sich gemeinsam | Globaler Prozess oder Materialverschiebung | Harzansatz, Trocknung, Maschineneinstellungen, Formtemperatur | Vergleichen Sie Prozessdaten und Harzdaten, bevor Sie das Werkzeug wechseln. |
| Nur wenige Kavitäten versagen | Hohlraumgleichgewicht oder lokaler Schimmelzustand | Heißkanalausgleich, Kühlung, Entlüftung, Hohlraumeinsätze | Verfolgen Sie Defekte anhand der Kavitätennummer und prüfen Sie betroffene Kavitäten. |
| Es fällt immer derselbe Hohlraum aus | Lokales Werkzeugproblem | Anschnitt, Entlüftung, Hohlraumeinsatz, Absperrfläche, Kernbauteil | Vergleichen Sie die schwache Kavität mit stabilen Kavitäten. |
| Das Problem nimmt nach mehreren Stunden zu | Langzeitstabilitätsproblem | Hitzestau, Verstopfung der Entlüftung, Anschnittverschleiß, Abkühlungsdrift | Überprüfen Sie die Wartungsaufzeichnungen und den Fehlerzeitpunkt während der Produktionsstunde. |
Entscheidungsbaum zur Grundursache für Probleme mit Spritzgussformen mit mehreren Kavitäten
TL;DR: Ein Entscheidungsbaum hilft Käufern und Formenbauern, Fehler durch Versuch und Irrtum zu beheben. Das Ziel besteht darin, zu entscheiden, ob sich die nächste Aktion auf Prozess, Material, Formenbalance, lokale Werkzeuge oder Wartung konzentrieren soll.
| Aktion | . | Entscheidungsfrage. | Wenn Ja. |
|---|---|---|---|
| Ist der Defekt kavitätsspezifisch? | Prüfen Sie zunächst den Zustand der Werkzeuge. | Überprüfen Sie zunächst den Prozess und das Material. | Kavitätsspezifische Defekte deuten häufig auf Schneidplattenverschleiß, Angussschäden, verstopfte Entlüftungsöffnungen oder ein lokales Ungleichgewicht bei der Kühlung hin. |
| Ist der Defekt zufällig über die Hohlräume verteilt? | Überprüfen Sie Prozessfenster, Material- und Maschinenstabilität. | Suchen Sie nach wiederholten Hohlraummustern. | Zufällige Fehler können auf instabile Verarbeitung, Materialverunreinigung oder inkonsistente Zufuhr zurückzuführen sein. |
| Tritt der Defekt erst nach stundenlanger Produktion auf? | Überprüfen Sie das thermische Verhalten, die Verstopfung der Entlüftung und den Verschleiß. | Überprüfen Sie Setup-bezogene Probleme. | Langfristige Drift weist häufig auf einen Wärmestau, eine Verunreinigung der Entlüftungsöffnungen, einen Anschnittverschleiß oder eine Instabilität der Kühlung hin. |
| Ist das Problem nach der Wartung aufgetreten? | Montage prüfen, Passgenauigkeit einsetzen und Ersatzteile prüfen. | Überprüfen Sie den normalen Verschleiß und Produktionsänderungen. | Nach der Wartung auftretende Mängel können auf nicht übereinstimmende Einsätze, Montagefehler oder nicht austauschbare Ersatzkomponenten zurückzuführen sein. |
Klassifizierung des Hohlraumverhaltens
TL;DR: Die Klassifizierung des Hohlraumverhaltens bietet Einkäufern eine gemeinsame Sprache für die Diskussion von Schimmelproblemen mit Lieferanten. Es trennt globales Versagen, teilweises Versagen, Einzelkavitätsversagen und Langzeitdrift.
| Wenn Nein. | Technische | Interpretation. | Typ. |
|---|---|---|---|
| Globales Scheitern | Alle Hohlräume betroffen | Der Prozess- oder Materialzustand hat sich wahrscheinlich geändert | Harzansatz, Formtemperatur, Druck, Abkühlzeit, Trocknung |
| Teilweiser Misserfolg | Mehrere Hohlräume betroffen | Es ist wahrscheinlich, dass ein Problem mit dem Formengleichgewicht vorliegt | Ungleichgewicht des Heißkanals, Kühlungsunterschied, unregelmäßige Entlüftung, nicht übereinstimmende Einsätze |
| Ausfall einzelner Kavität | Immer wieder derselbe Hohlraum defekt | Ein lokales Werkzeugproblem ist wahrscheinlich | Beschädigung des Anschnitts, verstopfte Entlüftung, Verschleiß des Hohlraumeinsatzes, lokale Beschädigung der Absperrung |
| Langfristiger Drift | Das Problem tritt nach Stunden auf | Die Stabilität ändert sich im Laufe der Produktionszeit | Hitzestau, Entlüftungsverschmutzung, Anschnittverschleiß, Abkühlungsdrift, Materialverschlechterung |
Von Molders gemeldete echte Produktionsprobleme
TL;DR: Echte Spritzgießer berichten häufig von praktischen Problemen, die in der grundlegenden Theorie des Formdesigns nicht klar zum Ausdruck kommen: Eine Kavität verhält sich nach mehreren Stunden anders, Nachmahlgut blockiert einen Anguss, Angussreste werden inakzeptabel oder Kavitäten mit engen Toleranzen driften während der Produktion.
In öffentlichen Spritzgussdiskussionen beschreiben Spritzgießer häufig Probleme mit Verpackungsformen mit mehreren Kavitäten, wie z. B. Variationen bei der Füllung von Kavität zu Kavität, Entlüftungskonsistenz, Kontrolle von Angussresten und Kühlgleichgewicht bei langen Produktionsläufen. Das sind keine abstrakten Themen. Sie wirken sich direkt auf den Output, die Ausschussquote, den Prüfaufwand und die Kundenakzeptanz aus.
Bei Verpackungsformen sind kleine Unterschiede leicht zu erkennen. Eine geringfügige Differenz der Angussreste, ein Hohlraum, der sich zu spät füllt, oder ein Hohlraum, der nach mehreren Stunden durchbrennt, können zu wiederholten Sortierarbeiten führen. Bei der Produktion mit vielen Kavitäten kann bereits eine schwache Kavität die Produktion reduzieren oder dazu führen, dass die Fabrik mit blockierter Kavität weiterläuft.
Symptom, Ursache, Werkzeugbereich und Maßnahme
TL;DR: Die stärkste Fehlerbehebungsstruktur ist die Zuordnung von Symptomen zu Maßnahmen. Es verbindet das, was der Bediener sieht, mit dem zu inspizierenden Formbereich.
| Verhalten | Bedeutung. | Typische Grundursache. | Symptom |
|---|---|---|---|
| Variation der Füllung von Kavität zu Kavität | Unwucht des Heißkanals, Angussverschleiß, Verunreinigung des Kanals | Läufer, Anschnitt, Heißkanalschnittstelle, Hohlraumeinsätze | Vergleichen Sie das Teilegewicht und das Füllmuster anhand der Kavitätsnummer. |
| Entlüftungsinkonsistenz | Entlüftungsblockierung, inkonsistente Entlüftungstiefe, Problem mit der Passform des Einsatzes | Entlüftungen, Absperrflächen, Hohlraumeinsatzpassung | Verfolgen Sie Brandflecken, Blitzlicht oder kurze Aufnahmen anhand des Hohlraums. |
| Torblockade | Mahlgut, Verunreinigung, Anschnittbeschränkung, Materialverschlechterung | Anschnitt, Läufer, Heißkanalspitze | Überprüfen Sie zunächst den verstopften Hohlraum, bevor Sie den Druck erhöhen. |
| Variation der Torreste | Anschnittverschleiß, Ventilsteuerung, Unterschied im Hohlraumgleichgewicht | Anschnittbereich, Nadelverschluss, Hohlraumeinsatz | Definieren Sie ein akzeptables Anschnitt-Erscheinungsbild und prüfen Sie es nach Hohlraum. |
| Eine Kavität fällt nach langer Produktion aus | Hitzestau, Verstopfung der Entlüftung, lokaler Verschleiß | Kühlung, Entlüftung, Anguss, Einlegeflächen | Überprüfen Sie die Zeitplanung der Produktionsstunden und den Wartungsverlauf. |
Warum sich Kavitäten nach 4–8 Stunden Produktion anders verhalten
TL;DR: Eine Form kann beim Einrichten ausgewogen aussehen, während der langen Produktion jedoch abweichen. Hitze, Entlüftungsverschmutzung, Anschnittverschleiß, Materialverhalten und Kühlungsunterschiede werden mit der Zeit deutlicher sichtbar.
Einige Probleme mit Formen mit mehreren Kavitäten treten nicht sofort auf. Ein Werkzeug kann während des Anlaufs gut laufen, aber nach einigen Stunden beginnen ein oder zwei Hohlräume zu blinken, kurzzuschließen, zu kleben oder eine andere Angussmarkierung zu zeigen. Dies kommt häufig bei Verpackungsformen vor, die lange Produktionskampagnen durchlaufen.
Mögliche langfristige Ursachen sind Hitzestau um bestimmte Einsätze, allmähliche Verstopfung der Entlüftung, Anschnittverschleiß, Materialverschlechterung, Kühlkanalverengung oder inkonsistenter Einsatzkontakt. In diesem Fall reichen Setup-Samples allein nicht aus. Käufer sollten Proben überprüfen, die entnommen wurden, nachdem die Form mehrere Stunden lang gelaufen ist.
Langzeitstabilität sollte Teil der Formenakzeptanz sein, insbesondere bei Formen mit großer Kavität für Verpackungen, Kappen, Verschlüsse, Kosmetikverpackungen und medizinische Verbrauchsmaterialien.
Problemlösung auf Komponentenebene für schwache Hohlräume
TL;DR: Probleme mit schwachen Kavitäten werden oft auf Komponentenebene und nicht auf Maschinenebene gelöst. Der richtige Ersatzeinsatz, die Entlüftungskorrektur oder die Reparatur im Anschnittbereich können ein Problem lösen, das durch Prozessänderungen nicht stabilisiert werden kann.
| Mögliche | Ursache | Anforderungen |
|---|---|---|
| Entlüftungsproblem | Entlüftungsdesign und Entlüftungstiefe des Hohlraumeinsatzes | Kontrolliert Luftaustritt, Brandflecken, Blitzlicht und Kurzschüsse. |
| Blitz | Absperrflächen und Einsatzpassung | Eine schwache Absperrung oder ein verschlissener Sitz können selbst bei stabilen Prozesseinstellungen zu lokalem Grat führen. |
| Füllungsungleichgewicht | Konsistenz von Angusskanal, Angusssystem und Hohlraumeinsatz | Bestimmt, ob sich jede Kavität mit einer vergleichbaren Geschwindigkeit füllt. |
| Drehmomentvariation in Kappen | Gewindekerne und Halsringe | Steuert den Gewindeeingriff, den Kappensitz und das Öffnungs-/Anwendungsdrehmoment. |
| Wiederholt schwacher Hohlraum | Ersatzhohlraumeinsatz oder Kernkomponente | Stellt das lokale Hohlraumverhalten wieder her, ohne die gesamte Form auszutauschen. |
Für Verpackungs-, Kappen- und Verschlussformen unterstützt SENLAN Präzisionsformkomponenten wie Hohlraumeinsätze, Kernstifte, Gewindekerne, Halsringe, Auswerferhülsen und Ersatzeinsätze. An diesen Stellen müssen häufig schwache Hohlraumprobleme behoben werden.
Ungleichgewicht des Heißkanals und Angussprobleme
TL;DR: Ungleichgewichte im Heißkanal und Angussprobleme können zu unterschiedlichem Hohlraumverhalten führen, selbst wenn die Maschineneinstellungen stabil erscheinen. Bevor jeder kurze Schlag als Druckproblem behandelt wird, sollte der Torzustand überprüft werden.
Ein Ungleichgewicht im Heißkanal kann dazu führen, dass sich einige Hohlräume früher füllen, während andere sich später füllen. Angussverschleiß, Angussverstopfung oder Ventilsteuerzeitschwankungen können ebenfalls zu hohlraumspezifischen Defekten führen. Wenn Mahlgut oder verunreinigtes Material verwendet wird, erhöht sich die Wahrscheinlichkeit einer Anschnittverstopfung bei kleinen Verpackungsteilen.
Für Käufer besteht die praktische Maßnahme darin, eine Probenverfolgung mit Hohlraumnummer zu verlangen. Wenn in einer Kavität wiederholt kurze Schüsse, Grate oder Angussreste auftreten, sollten der Angussbereich und die Heißkanalschnittstelle überprüft werden, bevor der Gesamteinspritzdruck erhöht wird.
Entlüftungsprobleme bei Spritzgussformen mit mehreren Kavitäten
TL;DR: Entlüftungsprobleme treten häufig in Form von Brandflecken, kurzen Schüssen, Blitzen oder inkonsistenter Füllung auf. Bei Formen mit mehreren Kavitäten muss die Entlüftung über alle Kavitäten hinweg gleichmäßig und über lange Auflagen hinweg aufrechterhalten werden können.
Entlüftung ist ein kleines Detail mit großer Produktionswirkung. Wenn die Luft nicht gleichmäßig entweichen kann, kann es sein, dass das Material zögert, brennt, brennt oder bestimmte Bereiche nicht ausfüllt. In einem Werkzeug mit mehreren Kavitäten können geringfügige Entlüftungsunterschiede erklären, warum nur einige Kavitäten ausfallen.
Die Entlüftung sollte auch für die Wartung ausgelegt sein. Wenn eine Form über lange Produktionskampagnen läuft, können die Entlüftungsöffnungen verunreinigt werden. Ein Hohlraum, der wiederholt gereinigt werden muss, erfordert möglicherweise eine Überprüfung der Werkzeuge statt einer wiederholten Prozessanpassung.
Ersatzeinsätze und Austauschbarkeit
TL;DR: Ersatzeinsätze sollen das ursprüngliche Hohlraumverhalten ohne langes manuelles Einpassen wiederherstellen. Eine schlechte Austauschbarkeit kann dazu führen, dass ein kleines Wartungsproblem zu wiederholten Ausfallzeiten führt.
Wenn eine Kavität ausfällt, benötigen Käufer oft einen Ersatzeinsatz, eine Kernkomponente oder eine Reparatur im Angussbereich. Wenn das Ersatzteil nicht durch Zeichnung, Datum, Hohlraumnummer und Prüfprotokoll kontrolliert wird, verhält es sich möglicherweise nicht wie das Originalteil.
Für Formenbauer und interne Werkzeugmacher sollten Ersatzkomponenten als funktionale Formteile und nicht als generische bearbeitete Teile behandelt werden. Passflächen, Absperrbereiche, Entlüftung, Oberflächenbeschaffenheit und kritische Abmessungen sollten vor der Herstellung überprüft werden.
RFQ-Checkliste für die Problemüberprüfung von Formen mit mehreren Kavitäten
TL;DR: Ein Lieferant kann einen schwachen Hohlraum nicht allein anhand einer allgemeinen Fehlerbeschreibung diagnostizieren. Käufer sollten hohlraumspezifische Nachweise, Zeichnungen und Produktionshistorie einsenden.
- an das Erscheinungsbild,
- Wartungshistorie
- für
- Entlüftung
- und
- Kühlung
- ,
- Anforderungen an
- Ersatzeinsätze oder
- Ersatzteile
Wie SENLAN die Stabilität von Spritzgussformen mit mehreren Kavitäten unterstützt
TL;DR: SENLAN unterstützt die Stabilität von Formen mit mehreren Kavitäten durch kundenspezifische Spritzgussformen, Präzisionsformkomponenten, Ersatzeinsätze und technische Überprüfung auf der Grundlage von Zeichnungen, Mustern und kavitätsspezifischen Fehleraufzeichnungen.
Für Kappen-, Verschluss- und Verpackungsanwendungen unterstützt SENLAN auch Kappenformkomponenten in Bezug auf Gewindegenauigkeit, Siegelstabilität, Halspassung, Austauschkonsistenz und langfristige Produktionszuverlässigkeit. Bei neuen Werkzeugprojekten können Käufer vor der Formherstellung die Anforderungen an Kunststoffspritzgusswerkzeuge überprüfen.
Wenn das Problem mit einer schwachen Kavität, einer wiederholten Blockierung des Anschnitts, einer inkonsistenten Entlüftung oder einer Nichtübereinstimmung der Ersatzeinsätze zusammenhängt, kann SENLAN Zeichnungen, alte Muster, Fehlerfotos und Kavitätsnummern überprüfen, um das Risiko der Formkomponenten vor der Angebotserstellung einzuschätzen.
FAQ: Probleme mit Spritzgussformen mit mehreren Kavitäten
Was verursacht Abweichungen von Kavität zu Kavität beim Spritzgießen?
Abweichungen von Kavität zu Kavität können durch ein Ungleichgewicht des Heißkanals, Anschnittverschleiß, ungleichmäßige Entlüftung, Ungleichgewicht bei der Kühlung, Fehlanpassung der Kavitätseinsätze, Harzschwankungen oder lokalen Verschleiß von Formkomponenten verursacht werden. Der erste Schritt besteht darin, Defekte anhand der Anzahl der Kavitäten zu vergleichen.
Warum fällt in einem Werkzeug mit mehreren Kavitäten wiederholt eine Kavität aus?
Wiederholtes Versagen in einer Kavität weist in der Regel auf ein lokales Werkzeugproblem hin, wie z. B. eine Beschädigung des Anschnitts, eine blockierte Entlüftung, Verschleiß des Kavitätseinsatzes, Schäden an der Absperrung, ein lokales Ungleichgewicht bei der Kühlung oder eine Fehlanpassung des Ersatzeinsatzes.
Wie diagnostiziert man ein Ungleichgewicht im Heißkanal?
Ein Heißkanalungleichgewicht kann durch Vergleich von Füllmuster, Teilegewicht, Angussaussehen und Fehlerzeitpunkt anhand der Kavitätsnummer diagnostiziert werden. Wenn sich bestimmte Hohlräume zu spät füllen oder wiederholt überfüllen, sollte das Anguss- oder Torsystem überprüft werden.
Warum treten Schimmelprobleme erst nach mehreren Produktionsstunden auf?
Probleme, die nach mehreren Stunden auftreten, können durch Hitzestau, verstopfte Entlüftungsöffnungen, Anschnittverschleiß, Materialverschlechterung, Abkühlungsdrift oder fortschreitenden Verschleiß verursacht werden. Langfristige Proben sind oft nützlicher als Startproben allein.
Was sollten Käufer für eine technische Überprüfung von Schwachstellen einsenden?
Käufer sollten 2D-Zeichnungen, 3D-Dateien, Materialinformationen, Hohlraumanzahl, Fehlerfotos nach Hohlraumnummer, Muster aus der Anlauf- und Langzeitproduktion, Anforderungen an das Aussehen des Angusses und Informationen zu Ersatzeinsätzen, falls verfügbar, senden.
Letzte Gedanken
Probleme bei Spritzgussformen mit mehreren Kavitäten sollten anhand der Fehlerverteilung und nicht durch Vermutungen diagnostiziert werden. Wenn sich alle Hohlräume verändern, überprüfen Sie zuerst das Harz und verarbeiten Sie es. Wenn mehrere Kavitäten versagen, überprüfen Sie die Formbalance. Wenn dieselbe Kavität wiederholt ausfällt, überprüfen Sie die lokalen Werkzeugkomponenten. Wenn das Problem nach Stunden zunimmt, überprüfen Sie die Hitze-, Entlüftungs-, Verschleiß- und Wartungshistorie.
Wenn Ihre Verpackungsform Abweichungen von Kavität zu Kavität, ein Ungleichgewicht des Heißkanals, eine ungleichmäßige Entlüftung, einen Anschnittblock oder eine schwache Kavität aufweist, die immer wieder ausfällt, senden Sie Zeichnungen zur technischen Überprüfung mit Fehlerfotos, Kavitätsnummern und Musterinformationen. SENLAN kann dabei helfen, die Risiken von Formkomponenten, den Bedarf an Ersatzeinsätzen und die Werkzeugstabilität zu prüfen, bevor Produktionsentscheidungen getroffen werden.
