RFQ-Leitfaden für kundenspezifische Formkomponenten: So reduzieren Sie das Risiko einer Lieferantenübergabe
Bei einer Ausschreibung für kundenspezifische Formkomponenten geht es nicht nur darum, nach einem Preis zu fragen. Es hilft dem Lieferanten, die Zeichnung, das Material, die Toleranzen, die Passflächen, den Prüfumfang und die Lieferanforderungen zu verstehen, bevor mit der Bearbeitung begonnen wird.
Wenn diese Informationen unklar sind, treten später häufig Probleme zwischen CNC-Bearbeitung, Erodieren, Wärmebehandlung, Schleifen, Polieren, KMG-Inspektion und Lieferung auf.
Die kurze Antwort
Eine vollständige Angebotsanfrage hilft dem Lieferanten, das Teil vor der Produktion zu überprüfen, und nicht erst, nachdem Probleme aufgetreten sind.
- Es zeigt Zeichnung, Toleranz, Material, Härte, Oberflächenbeschaffenheit und Prüfanforderungen.
- Es reduziert wiederholte Bestätigungen zwischen CNC-, EDM-, Schleif-, Polier- und Inspektionsteams.
- Bei Ersatzeinsätzen sind die Kavitätennummer, der Zustand des alten Einsatzes und Fotos von Mängeln besonders wichtig.
Warum RFQ-Informationen vor der Bearbeitung wichtig sind
Bei Projekten mit kundenspezifischen Formkomponenten entstehen viele Probleme nicht erst bei der Bearbeitung selbst. Sie beginnen früher, wenn wichtige Informationen in der Ausschreibung fehlen.
Beispielsweise ist die Zeichnung möglicherweise vorhanden, die kritische Passfläche ist jedoch nicht markiert. Das Material kann bestätigt werden, aber die Härteanforderung fehlt. Ein Ersatzeinsatz kann anhand einer Zeichnung angeboten werden, der Zustand des alten Einsatzes wird jedoch nicht überprüft.
Diese Details wirken sich auf die Bearbeitungsroute, den Prüfplan und den Lieferplan aus. Wenn sie nicht frühzeitig bestätigt werden, kann jeder Prozess seine eigenen Annahmen treffen.
Wo Formkomponentenprojekte normalerweise scheitern

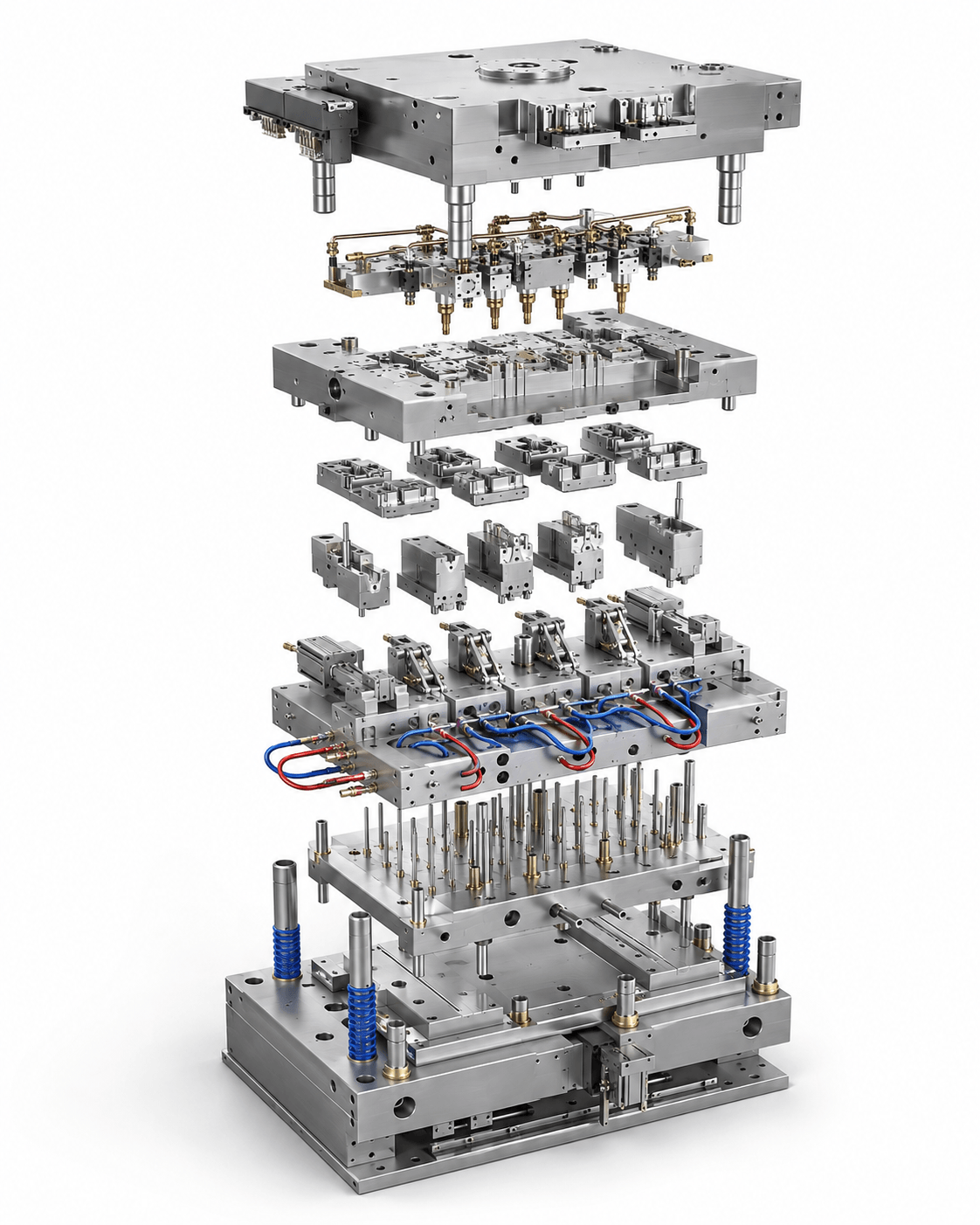

Eine Präzisionsformkomponente kann vor dem Versand mehrere Prozessschritte durchlaufen. Für jede Übergabe sind klare Informationen erforderlich.
Zeichnungsbewertung
Häufiges Risiko: Kritische Maße, Bezugspunkte oder Passflächen werden nicht richtig verstanden.
Überprüfen Sie frühzeitig: 2D-Zeichnung, 3D-Datei, Toleranzangaben, Zeichnungsversion und Funktionsbereiche.
CNC-Bearbeitung
Häufiges Risiko: Die Bearbeitungszugabe entspricht möglicherweise nicht den späteren Erodier-, Schleif- oder Montageanforderungen.
Überprüfen Sie frühzeitig: Material, Bearbeitungsroute, Schruppaufmaß und kritische Maße.
EDM
Häufiges Risiko: Scharfe Ecken, tiefe Rippen, Schlitze oder feine Details werden zu spät bestätigt.
Prüfen Sie frühzeitig: EDM-Bereiche, feine Merkmale, Abschaltdetails und Innenecken.
Wärmebehandlung
Häufiges Risiko: Das Härte- oder Verformungsrisiko wird vor der Endbearbeitung nicht berücksichtigt.
Prüfen Sie frühzeitig: Stahlsorte, Härteanforderung und Nachbehandlungsplan.
Schleifen
Häufiges Risiko: Passflächen passen möglicherweise nicht zum bestehenden Formverhältnis.
Überprüfen Sie frühzeitig: Bezugspunkte, Ebenheit, Kontaktflächen und Montagebeziehungen.
Polieren
Häufiges Risiko: Funktionsflächen können ohne eindeutige Priorität poliert werden.
Prüfen Sie frühzeitig: Sichtflächen, Freigabebereiche, Dichtbereiche und Absperrflächen.
KMG-Inspektion
Häufiges Risiko: Im Inspektionsbericht fehlen möglicherweise die wichtigsten Abmessungen.
Prüfen Sie frühzeitig: Umfang des CMM-Berichts, CTQ-Abmessungen und Messpunkte.
Lieferung
Häufiges Risiko: Verpackungs-, Etikettierungs- oder Versandanforderungen werden zu spät bestätigt.
Überprüfen Sie frühzeitig: Verpackungsart, Lieferplan und Versandanforderungen.
RFQ-Informationen, die Käufer vorbereiten sollten
Eine gute Ausschreibung muss nicht kompliziert sein. Es sollte dem Lieferanten jedoch genügend Informationen geben, um das Teil vor der Angebotserstellung korrekt prüfen zu können.
2D-Zeichnung
Zeigt Abmessungen, Toleranzen, Bezugsreferenzen und Funktionsbereiche an.
Hilft zu reduzieren: wiederholte Toleranzbestätigung.
3D-CAD-Datei
Hilft bei der Überprüfung von Geometrie, Passflächen, Hinterschnitten, EDM-Bereichen und der Machbarkeit der Bearbeitung.
Hilft bei der Reduzierung: Strukturannahmen vor der Bearbeitung.
Material und Härte
Beeinflusst den Bearbeitungsweg, die Wärmebehandlung, das Schleifen, Polieren und die Verschleißfestigkeit.
Hilft bei der Reduzierung: Prozesskonflikte nach der Materialbestätigung.
Kritische Dimensionen
Definiert CTQ-Bereiche, Passzonen, Absperrflächen und dichtungsbezogene Abmessungen.
Hilft bei der Reduzierung: unklarer Bearbeitungs- und Inspektionsprioritäten.
Oberflächenbeschaffenheit
Klärt Politur, Textur, Sichtflächen, Trennflächen und Versiegelungsflächen.
Hilft bei der Reduzierung von: verspäteten Fertigstellungsänderungen.
Inspektionspflicht
Definiert Maßbericht, KMG-Inspektion und Messumfang.
Hilft zu reduzieren: unklare Qualitätsverantwortung.
Alte Einlage oder passendes Muster
Hilft bei der Überprüfung der Baugruppenpassung, der Austauschbeziehung und des vorhandenen Formzustands.
Trägt dazu bei, Unsicherheiten bei der Passform zu reduzieren.
Ziellieferungserwartung
Hilft bei der Überprüfung, ob der angeforderte Zeitplan mit der Prozessroute übereinstimmt.
Hilft bei der Reduzierung: unrealistischer Lieferannahmen.
Warum Ersatzeinsätze weitere Informationen benötigen
Ersatzeinsätze erfordern mehr als eine Zeichnung. Sie müssen dem Zustand der vorhandenen Form entsprechen, nicht nur dem ursprünglichen Design.
Bei vielen Reparatur- oder Wartungsprojekten ist der alte Einsatz bereits verschlissen, der Absperrbereich kann sich verändert haben oder auch benachbarte Formteile können den Defekt beeinflussen. Wenn der Lieferant nur die neue Zeichnung sieht, übersieht er möglicherweise das eigentliche Problem.
Hohlraumnummer
Zeigt an, wo der Defekt in einer Form mit mehreren Kavitäten auftritt.
Alter Einsatzzustand
Zeigt Abnutzung, Beschädigung, Polierveränderungen oder Passspuren.
Defektfotos
Hilft beim Aufspüren von Graten, Anhaftungen, Schleifspuren, Fehlschüssen oder Dichtungsproblemen.
Passender Formbereich
Zeigt, wie der Einsatz zu benachbarten Formkomponenten passt.
Absperrfläche
Zeigt an, wo die Passgenauigkeit die Grat- oder Teilequalität beeinflussen kann.
Inspektionsprotokoll
Hilft bei der Definition, welche Abmessungen vor dem Versand überprüft werden sollten.
Häufige RFQ-Probleme und bessere RFQ-Richtung
Die folgenden Beispiele zeigen, wie eine kleine Menge fehlender Informationen die Angebotsprüfung und den Fertigungsplan verändern kann.
Hohlraumeinsatz
Unvollständige Angebotsanfrage: Bitte zitieren Sie diese Beilage.
Mögliches Risiko: Passflächen, Absperrbereiche und Polierumfang können unklar sein.
Bessere RFQ-Richtung: Senden Sie die 2D-Zeichnung, die STEP-Datei, das Material, die Härte, kritische Oberflächen und Inspektionsanforderungen.
Kernstift
Unvollständige Anfrage: Wir benötigen einen Kernstift wie dieses Beispiel.
Mögliches Risiko: Es kann von Durchmessertoleranz, Rundheit, Oberflächenbeschaffenheit und Material ausgegangen werden.
Bessere RFQ-Richtung: Senden Sie die Zeichnung, das Material, die Toleranz, die Oberflächenanforderung, das alte Muster und den Prüfumfang.
Gewindekern
Unvollständige Anfrage: Bitte stellen Sie dieses Gewindeformteil her.
Mögliches Risiko: Gewindeprofil, Passbereich und Verschleißfestigkeit können unklar sein.
Bessere RFQ-Richtung: Senden Sie die 3D-Datei, Gewindedetails, Material, Wärmebehandlung und passende Komponenteninformationen.
Ersatzeinsatz
Unvollständige Anfrage: Wir haben Flash. Bitte zitieren Sie eine neue Beilage.
Mögliches Risiko: Das Problem kann durch Einsatzverschleiß, Fehlanpassung der Absperrung, Entlüftung oder den bestehenden Formzustand verursacht werden.
Bessere RFQ-Richtung: Senden Sie die Kavitätsnummer, den alten Einsatz, defekte Fotos, die Formzeichnung, das Material und die Passbereiche.

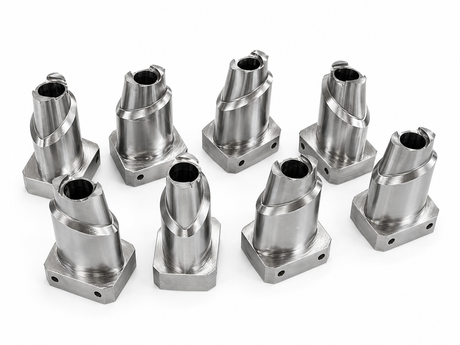

Präzisionsformkomponente
Unvollständige Anfrage: Bitte geben Sie dieses Formteil an.
Mögliches Risiko: Bearbeitungsweg, Wärmebehandlung, Schleifen und Prüfumfang können falsch angenommen werden.
Bessere RFQ-Richtung: Senden Sie die 2D-Zeichnung, die STEP-Datei, das Material, die Härte, die Toleranz, die Oberflächenbeschaffenheit und die Prüfanforderungen.
Wie SENLAN eine Anfrage für Formkomponenten prüft
SENLAN prüft vor der Angebotserstellung jede Anfrage für kundenspezifische Formkomponenten anhand der Zeichnung, des Materials, der Bearbeitung, der Montage und der Inspektionspunkte. Der Zweck besteht darin, Annahmen vor Produktionsbeginn zu reduzieren.
Bei der RFQ-Überprüfung prüfen wir normalerweise Folgendes:
- Zeichnungsversion und 3D-Dateikonsistenz;
- Anforderungen an Materialqualität und Härte;
- kritische Abmessungen und Toleranzangaben;
- Passflächen und Montagebeziehung;
- Absperrbereiche und Gleitflächen;
- EDM-Details und Schleifanforderungen;
- Oberflächenbeschaffenheit und Polierumfang;
- CMM-Inspektionsumfang;
- Durchführbarkeit der Lieferung basierend auf der Komplexität des Teils und der Prozessroute.
Endgültige RFQ-Checkliste
Bereiten Sie so viele der folgenden Informationen wie möglich vor, bevor Sie eine Anfrage für kundenspezifische Formkomponenten senden.
- Aktuelle 2D
- -
- Zeichnung
- 3D
- -
- Datei
- im
- Format
- STEP
- ,
- STP
Senden Sie Ihre Anfrage für Formkomponenten zur Überprüfung
Senden Sie uns Ihre 2D-Zeichnung, 3D-Datei, Ihren Materialbedarf und Ihren Prüfumfang. Wir können den Bearbeitungsweg, kritische Abmessungen und KMG-Prüfpunkte vor der Angebotserstellung überprüfen.
FAQs zu Ausschreibungen für Formkomponenten
,
Ein erstes Gespräch ist möglicherweise möglich, für ein zuverlässiges Angebot sind jedoch in der Regel Zeichnungen, 3D-Dateien, Material, Menge, kritische Abmessungen und Prüfanforderungen erforderlich.
Welches Dateiformat eignet sich am besten für Angebote für Formkomponenten?
STEP, STP, X_T und IGES werden häufig für die 3D-Überprüfung verwendet. Wichtig ist auch eine 2D-Zeichnung mit Toleranzen.
Warum benötigen Ersatzeinsätze Kavitätennummern?
Die Kavitätsnummer hilft dabei, die genaue Formposition, den Verschleißzustand und die Fehlerstelle zu identifizieren.
Können CMM-Inspektionsberichte bereitgestellt werden?
KMG- oder Maßberichte können entsprechend den vereinbarten Prüfanforderungen bereitgestellt werden.
Garantiert eine vollständige Ausschreibung eine schnellere Lieferung?
Nein. Eine vollständige Ausschreibung reduziert das Kommunikationsrisiko, aber die Lieferung hängt immer noch von der Teilekomplexität, dem Material, der Prozessroute, dem Prüfumfang und dem Produktionsplan ab.
