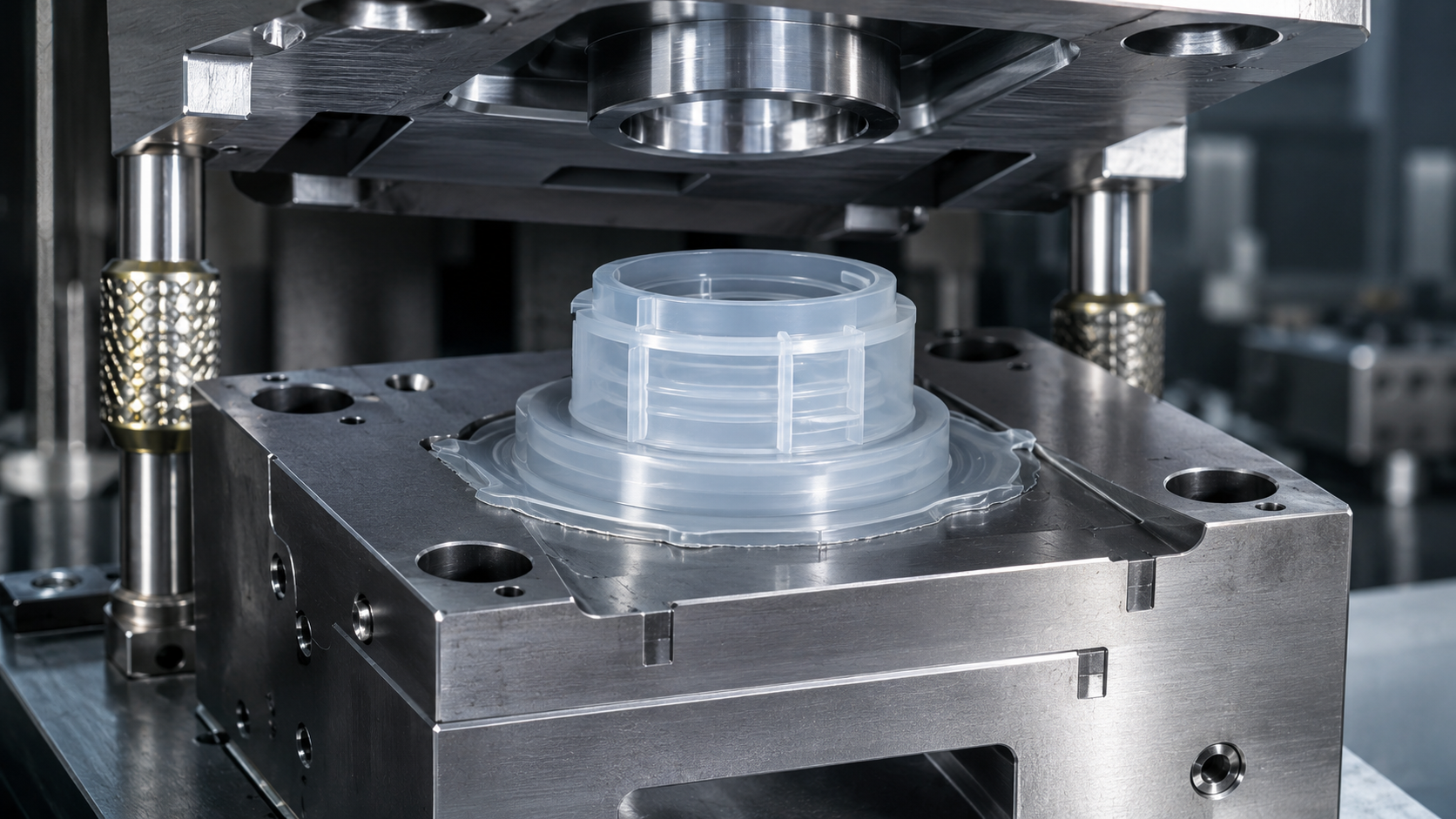

Warum dieses Problem bei der Entwicklung von Silikonprodukten auftritt

Während der frühen Produktentwicklung verwenden viele Teams FDM- oder SLA-gedruckte Formen, um Silikonteile zu testen. Dies ist eine praktische Möglichkeit, Form, Passform, Montage und Benutzerfeedback zu überprüfen, bevor in Produktionswerkzeuge investiert wird.

Die Herausforderung besteht darin, dass Silikon in extrem kleine Lücken fließen kann. Auch wenn das Teil einfach aussieht, kann eine kleine Abweichung an der Formtrennlinie zu Graten am Rand führen. Bei medizinischen, abdichtenden, tragbaren und kleinen Silikonteilen für Verbraucher muss dieser Grat oft von Hand zugeschnitten werden.

Das manuelle Zuschneiden funktioniert für frühe Samples, ist jedoch langsam. Es kann auch zu Messerspuren, unebenen Kanten oder kleinen Schnitten am fertigen Teil kommen. Aus diesem Grund suchen viele Designer nach einer Dachrinne, einem Überlaufschacht oder einer Abreißvorrichtung rund um den Hohlraum.

Was Dachrinnen und Überlaufbrunnen tatsächlich bewirken

Beim Silikonformen ist eine Dachrinne oder ein Überlaufschacht normalerweise keine Wunderlösung zur Beseitigung von Graten. Sein eigentlicher Zweck besteht darin, zu kontrollieren, wohin überschüssiges Material gelangt, damit der Bediener es einfacher entfernen kann.

Bei manchen LSR- oder Silikonformdesigns ähnelt diese Idee einem Abreißelement oder einem Filmanschnitt. Das überschüssige Material bildet sich in einem kontrollierten Bereich und kann nach dem Formen abgerissen oder abgeschnitten werden. Wenn es gut gestaltet ist, verkürzt es die Bearbeitungszeit und verbessert die Kantenkonsistenz.

Die Funktion funktioniert jedoch nur, wenn die Form selbst genau genug ist. Wenn die Absperrfläche uneben ist, wenn die Passflächen nicht flach sind oder wenn die gedruckte Form unter dem Klemmdruck ihre Form ändert, verhält sich die Risslinie nicht gleichmäßig.

Warum 3D-gedruckte Formen Probleme mit der Flash-Kontrolle haben

FDM-gedruckte Formen eignen sich zum Lernen, können aber in der Regel nicht die Trennliniengenauigkeit erreichen, die für sauberes Silikonformen erforderlich ist. Schichtlinien, Oberflächentextur, leichte Verformung und inkonsistenter Kontakt zwischen den beiden Formhälften schaffen Wege, durch die Silikon austreten kann.

SLA-Formen können eine bessere Auflösung bieten als FDM, haben aber immer noch Grenzen. Die Festigkeit des Harzmaterials, die Hitzebeständigkeit, die Oberflächenhaltbarkeit und die Dimensionsstabilität können das Ergebnis beeinflussen. Bei kleinen Silikonprodukten kann bereits eine winzige Lücke zu sichtbaren Graten führen.

Aus diesem Grund können viele Prototypenformen dafür sorgen, dass der Grat leichter zu greifen ist, die geformte Kante aber immer noch nicht wirklich sauber ist. Der Vorgang kann zwar schneller ablaufen, ein Nachbeschneiden ist jedoch in der Regel weiterhin erforderlich.

Flash startet normalerweise über das Tool

Wenn Silikongrate wiederholt auftreten, liegt die Ursache oft in der Form und nicht nur im Formprozess. Zu den häufigen werkzeugbezogenen Ursachen zählen ein schlechter Sitz der Trennfuge, ein schwacher Verschluss, eine ungleichmäßige Klemmung, eine schlechte Entlüftungskontrolle, eine Durchbiegung der Form und eine instabile Positionierung des Einsatzes.

Bei Produktionsprojekten sollte die Flash-Steuerung während des DFM überprüft werden und nicht nur als Nachbearbeitungsproblem behandelt werden. SENLAN unterstützt die Werkzeugüberprüfung im Frühstadium durch DFM und Angebotsunterstützung und hilft Kunden dabei, zu bewerten, ob die Trennlinie, die Entlüftung, das Materialverhalten und die Formstruktur für eine stabile Produktion geeignet sind.

Wenn harte Werkzeuge zur besseren Wahl werden

Bei sehr geringen Stückzahlen sind 3D-gedruckte Formen möglicherweise immer noch die praktischste Option. Sie sind schnell, kostengünstig und einfach zu wechseln. Sobald sich das Produkt jedoch in Richtung regulärer Bestellungen, ISO-bezogener Anforderungen, medizinischer Verwendung oder höherer visueller Standards bewegt, wird die Verwendung harter Werkzeuge viel wichtiger.

Eine Produktionsform kann Absperrflächen, Entlüftungstiefe, Einsatzausrichtung, Oberflächenbeschaffenheit und Klemmverhalten viel genauer steuern als gedruckte Werkzeuge. Dies ist besonders wichtig für Kunststoffspritzguss- und silikonbezogene Formenprojekte, bei denen die Wiederholbarkeit wichtiger ist als ein akzeptabler Prototyp.

In vielen Fällen ist der beste Übergang nicht sofort eine vollständige Produktionsform. Ein praktischer Mittelschritt kann eine Formbasis mit herausnehmbaren maschinell bearbeiteten Einsätzen sein. Dies ermöglicht eine weitere Verbesserung des Produktdesigns und ermöglicht gleichzeitig eine bessere Kontrolle über Grat, Teilegröße und Oberflächenqualität.

Warum Formeinsätze für die Reduzierung von Silikongraten wichtig sind

Bei kleinen Silikonprodukten bestimmt oft das Design des Einsatzes, wie stabil das Endteil sein wird. Ein gut bearbeiteter Einsatz kann einen besseren Kontakt zwischen der Trennlinie, eine zuverlässigere Entlüftungssteuerung und sauberere Kanten bieten als eine gedruckte Kavität.

SENLAN stellt Präzisionsformkomponenten wie Hohlraumeinsätze, Kerneinsätze, Hülsen, Schieber und andere kundenspezifische Formteile her, die in anspruchsvollen Formprojekten verwendet werden.

Wenn ein Silikonprodukt einen saubereren Beschnitt oder weniger Grat benötigt, ist die wichtige Frage nicht nur die Form der Dachrinne. Die größere Frage ist, ob die Formschließflächen und Einsatzbeziehungen wiederholbar gesteuert werden können.

Prototypenziel vs. Produktionsziel

Eine Prototypform und eine Produktionsform haben unterschiedliche Aufgaben. Eine Prototypform hilft dem Team, schnell zu lernen. Eine Produktionsform muss wiederholt stabile Teile herstellen.

Bei Prototypenformen kann ein gewisser Grat akzeptabel sein, wenn das Team noch die Geometrie oder das Benutzerfeedback testet. Bei Produktionsformen wirkt sich Grat auf die Arbeitskosten, das Erscheinungsbild, die Qualitätsprüfung und die Kundenakzeptanz aus.

Wenn das Teil einen medizinischen Bezug hat, wird die Werkzeugüberprüfung noch wichtiger. Saubere Kanten, stabile Abmessungen, kontrollierte Materialien und wiederholbare Formwartung sind das Wichtigste. Die Erfahrung von SENLAN mit medizinischen Formkomponenten kann Projekte unterstützen, bei denen Präzision und langfristige Konsistenz erforderlich sind.

Was Sie vor dem Entwerfen eines Rinnen- oder Tear-Trim-Elements überprüfen sollten

Vor dem Hinzufügen einer Dachrinne, eines Überlaufschachts oder einer Aufreißkante sollten Ingenieure den vollständigen Zustand der Form überprüfen. Die Funktion kann beim Beschneiden hilfreich sein, eine instabile Form kann sie jedoch nicht reparieren.

• Befindet sich die Trennfuge an der optimalen Stelle?
• Schließen sich die beiden Formhälften gleichmäßig?
• Fließt das Material aufgrund schlechter Absperrung in Lücken?
• Ist die Entlüftungstiefe für Silikon ausreichend kontrolliert?
• Kann der Blitz ausgeblendet oder in einen weniger kritischen Bereich verschoben werden?
• Hinterlässt die Risslinie eine sichtbare Spurenmarkierung?
• Ist die Form stark genug, um einer Klemmverformung standzuhalten?
• Funktioniert das Design auch nach wiederholten Formzyklen noch?

Wie CNC-bearbeitete Einsätze helfen

CNC-bearbeitete Einsätze können die Bereiche verbessern, mit denen 3D-gedruckte Formen am meisten zu kämpfen haben: Ebenheit, Passform, Abschaltgenauigkeit, Oberflächenbeschaffenheit und Wiederholbarkeit. Diese Faktoren wirken sich direkt auf die Blitzsteuerung aus.

Für Projekte, die eine strengere Kontrolle erfordern, bietet SENLAN CNC-Bearbeitungsteile für Formenanwendungen, einschließlich Präzisionseinsätzen und passgenauen Komponenten.

In komplexeren Fällen können vollständig kundenspezifische Einsätze oder spezielle Formstrukturen erforderlich sein. SENLAN unterstützt auch kundenspezifisch bearbeitete Teile für Kunden, die mit nicht standardmäßigen Geometrien, speziellen Materialien oder anspruchsvollen Formfunktionen arbeiten.

Praktische Schlussfolgerung

Dachrinnen und Überlaufbrunnen können die Entfernung von Silikonrückständen erleichtern, sie sind jedoch kein Ersatz für präzise Werkzeuge. In 3D-gedruckten Formen verbessern sie möglicherweise die Handhabung, erzeugen jedoch in der Regel keine saubere Kante in Produktionsqualität.

Wenn das Ziel frühe Tests sind, sind gedruckte Formen immer noch nützlich. Wenn das Ziel ein wiederholbares Silikonformen mit weniger Beschnitt, besserer Kantenqualität und stabilerer Ausgabe ist, muss das Formendesign auf maschinell bearbeitete Einsätze oder Produktionswerkzeuge umgestellt werden.

SENLAN hilft Kunden dabei, das Design von Formkomponenten, die Machbarkeit der Bearbeitung, die Materialauswahl, die Inspektionsanforderungen und die Risiken der Produktionswerkzeuge zu überprüfen. Wenn Ihr Silikon- oder Spritzgussprojekt vom Prototypentest zur stabilen Produktion übergeht, können Sie sich an SENLAN wenden, um Unterstützung bei Werkzeugen und Formkomponenten zu erhalten.
