So wählen Sie einen Hersteller von hochpräzisen Spritzgussformen aus: 5 Bearbeitungs- und Inspektionsmöglichkeiten, die Sie zuerst überprüfen sollten

Eine schnelle Checkliste für die Lieferantenbewertung

Warum das wichtiger ist als nur der Preis

Ein Lieferant kann ein schnelles und günstiges Angebot machen, aber dennoch höhere Gesamtkosten verursachen, wenn die Teile nach der Lieferung wiederholt montiert, zusätzliche Formkorrekturen oder Versuchsverzögerungen erfordern.

Dies gilt insbesondere für Projekte, bei denen die Konsistenz von Kavität zu Kavität wichtig ist, wie z. B. Verschlussformen mit mehreren Kavitäten, Präzisionsverpackungsformen und Formkomponenten für medizinische Verbrauchsmaterialien. Bei diesen Projekten reicht ein „akzeptables“ Einzelteil nicht aus. Entscheidend ist, ob der Lieferant die gleiche Geometrie, Passung und Oberflächenbeschaffenheit über mehrere Teile und mehrere Chargen hinweg wiederholen kann.

Nachfolgend sind die fünf Funktionen aufgeführt, die es wert sind, zuerst überprüft zu werden.

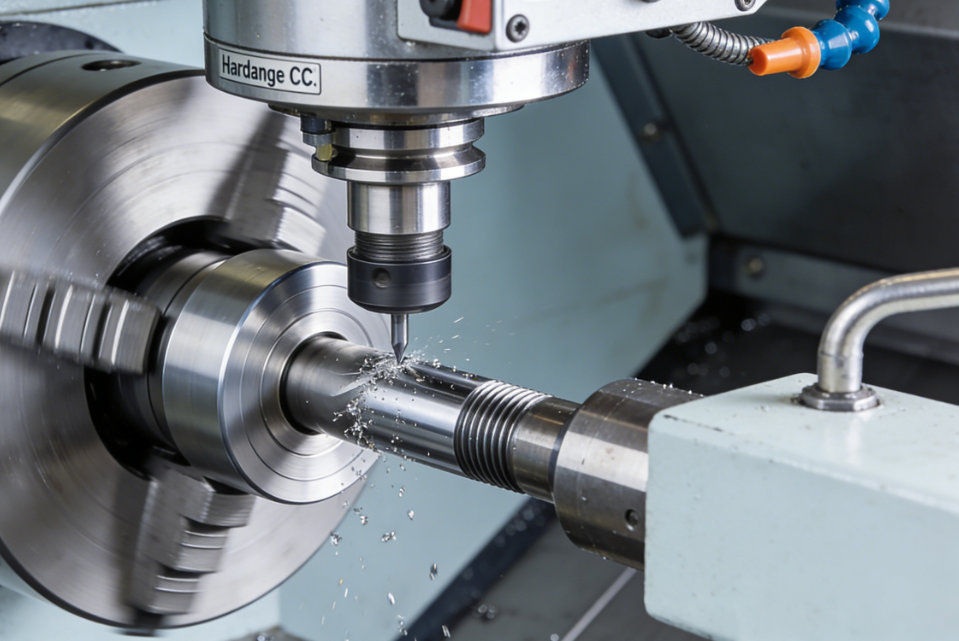

1. Präzisions-CNC-Drehen: Stabilität beginnt bei den runden Teilen

Bei vielen Formenbauprojekten entstehen die ersten Probleme nicht durch große Flächen. Sie stammen aus zylindrischen Teilen wie Kernstiften, Halsringen, Gewindeeinsätzen und wellenförmigen Formteilen.

Wenn Außendurchmesser, Konzentrizität oder Positionierungsmerkmale von Teil zu Teil abweichen, ist das Ergebnis in der Regel eine inkonsistente Passung während der Montage, ungleichmäßige Lücken oder eine instabile Leistung über Hohlräume hinweg.

Häufiges Problem

Eine Charge von Kernstiften sieht einzeln akzeptabel aus, aber nach dem Zusammenbau ist die Passung von Hohlraum zu Hohlraum unterschiedlich.

Wahrscheinliche Grundursache

Die Wiederholgenauigkeit des Durchmessers ist nicht stabil genug, die Konzentrizität wird nicht gut kontrolliert oder es gibt keine wirksame Nachprüfung während des Prozesses.

Was Käufer bewerten sollten

Sehen Sie sich die Wiederholgenauigkeit des Lieferanten beim Drehen an, wie die Konzentrizität gemessen wird und wie oft kritische Abmessungen während der Produktion überprüft werden.

Nützliche Beweise auf Anfrage

Fordern Sie einen Erstmusterprüfbericht, einen Musterplan für die In-Prozess-Prüfung und die Messmethode für Konzentrizität oder Unrundheit bei ähnlichen Teilen an.

Bei hochpräzisen Formkomponenten geht es bei der Drehfähigkeit nicht nur um die Herstellung eines runden Teils. Es geht darum, dasselbe runde Teil wiederholt herzustellen, damit die Montagezeit vorhersehbar bleibt und die Konsistenz mehrerer Kavitäten einfacher aufrechtzuerhalten ist.

2. Präzisions-CNC-Fräsen: Komplexe Geometrie muss weiterhin messbar sein

Ein Lieferant mag sagen, dass er über CNC-Fräsen verfügt, aber das allein sagt noch nicht viel aus. Im Formenbau liegt die eigentliche Herausforderung meist in komplexen Profilen, Sperrbereichen, engen Schlitzen, Passflächen und lokalen Geometrien, die sich später auf den Formenbau auswirken.

Hier bleiben viele Dimensionsprobleme verborgen, bis die Form zusammengebaut ist oder der erste Versuch beginnt.

Häufiges Problem

Der Einsatz wird gemäß der Zeichnung bearbeitet, aber nach dem Zusammenbau muss die Passfläche korrigiert werden und das Hohlraumverhalten ist nicht konsistent.

Wahrscheinliche Grundursache

Lokale Geometriedrift, instabile Profilkontrolle oder schwache Überprüfung an kritischen Passstellen vor dem nächsten Prozessschritt.

Was Käufer bewerten sollten

Prüfen Sie, ob der Lieferant CTQ-Merkmale klar definiert, wie die Profilgenauigkeit kontrolliert wird und ob wichtige Passflächen vor der Freigabe für den nächsten Arbeitsgang gemessen werden.

Nützliche Beweise auf Anfrage

Fordern Sie einen Rauheitszielbereich, eine Messpunktanordnung für kritische Oberflächen und ein Musterprüfprotokoll für Passmerkmale an.

Bei Mehrkavitäten-Formteilen können kleine Fräsabweichungen später zu einem großen Konsistenzproblem werden. Bei einer guten Fräsfähigkeit geht es nicht nur um die Formgebung. Es geht darum, die spezifischen Oberflächen zu kontrollieren, die Montage, Abdichtung und Wiederholbarkeit beeinflussen.

3. EDM und Drahterodieren: Die schwierigen Funktionen entscheiden normalerweise über das Risiko

Tiefe Rippen, schmale Schlitze, scharfe Ecken und Details aus gehärtetem Stahl erschweren häufig die Kontrolle von Formkomponenten. Dies sind auch die Bereiche, in denen die Prozessreife eines Lieferanten deutlich wird.

Wenn diese Merkmale mit einer schwachen EDM- oder Drahterodierprozesssteuerung bearbeitet werden, ist das Ergebnis möglicherweise nicht sofort sichtbar. Das Risiko zeigt sich oft später in Form von Dichtungsproblemen, schlechter Detailqualität, instabilem Gewindeeingriff oder wiederholten Anpassungen nach dem Versuch.

Häufiges Problem

Die Geometrie scheint vollständig zu sein, aber die Form zeigt später die Gefahr von Graten, Kanteninkonsistenzen oder eine instabile Funktion in engen oder schwer zugänglichen Bereichen.

Wahrscheinliche Grundursache

Schlechte Kompensationsstrategie, schwache Kontrolle nach dem Erodieren oder fehlende erneute Prüfung kritischer Merkmale nach der Entladungsbearbeitung.

Was Käufer bewerten sollten

Fragen Sie, wie der Lieferant kritische EDM-Merkmale überprüft, was nach dem EDM oder Drahtschneiden passiert und ob es einen definierten Ablauf der erneuten Inspektion gibt, bevor das Teil weiterbearbeitet wird.

Nützliche Beweise auf Anfrage

Fragen Sie nach der Post-EDM-Verifizierungsmethode des Lieferanten, einem Beispielprotokoll zur erneuten Inspektion und den Kriterien, die zur Freigabe dieser Merkmale für den nächsten Prozess verwendet werden.

Für kundenspezifische Werkzeuglösungen mit gehärtetem Stahl, tiefen Details oder schmalen Dichtungsbereichen ist die EDM-Fähigkeit nicht nur ein Maschinenlistenelement. Es handelt sich um eine Fähigkeit zur Risikokontrolle.

4. Schleifen und Endbearbeitung: Der letzte Mikrometer entscheidet oft über die Qualität der Baugruppe

Drehen, Fräsen und Erodieren erzeugen Geometrie, aber Schleifen und Endbearbeitung entscheiden oft darüber, ob das Teil tatsächlich passt und wie vorgesehen läuft.

Dies ist besonders wichtig für Rundheit, Zylindrizität, Ebenheit, Dichtflächen und Passflächen, wo selbst kleine Abweichungen zu Passungsproblemen oder Instabilität in den Hohlräumen führen können.

Häufiges Problem

Die Hauptabmessungen liegen innerhalb der Toleranz, aber der Zusammenbau fühlt sich immer noch inkonsistent an und einige Teile erfordern zusätzliche Werkbankarbeit.

Wahrscheinliche Grundursache

Die endgültige Geometriekorrektur ist nicht stark genug, oder der Lieferant kontrolliert die Nenngröße, ohne die Rundheit, Ebenheit oder Stabilität der Passfläche ausreichend zu kontrollieren.

Was Käufer bewerten sollten

Sehen Sie sich die Endbearbeitungsroute an, welche endgültigen geometrischen Eigenschaften überprüft werden und ob kritische Passflächen getrennt von den allgemeinen Abmessungen überprüft werden.

Nützliche Beweise auf Anfrage

Fordern Sie vor dem Versand Rundheits- oder Zylindrizitätsberichte, Ebenheitsdaten für Passflächen und den endgültigen Größenkontrollplan des Lieferanten an.

Ein kompetenter Lieferant weiß, dass der letzte Schritt nicht nur das „Polieren“ oder „Endbearbeiten“ ist. Hier wird die Konsistenz der Baugruppe gewährleistet.

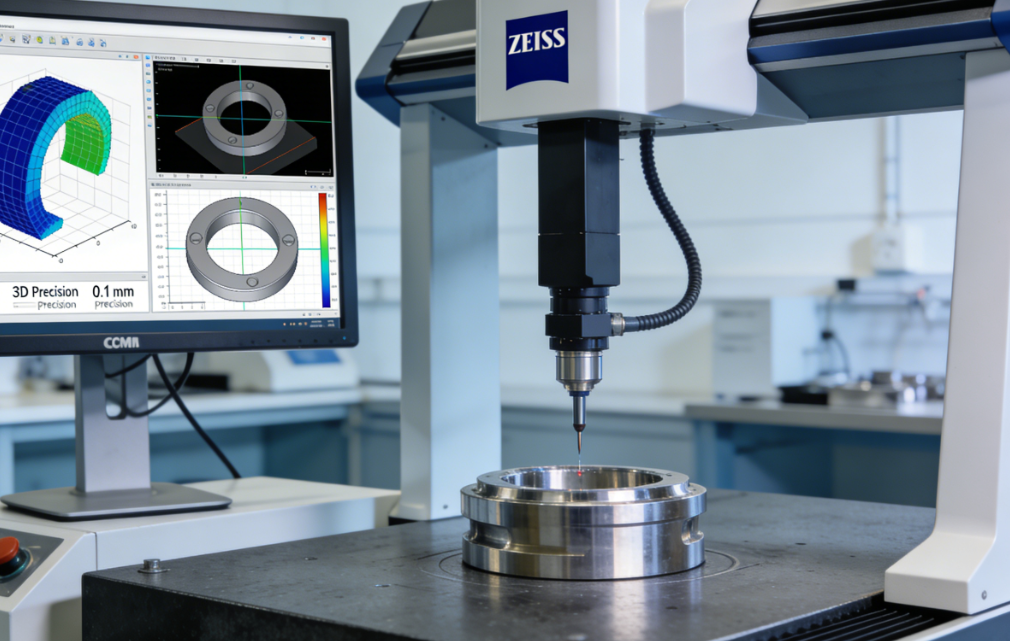

5. Prozessinspektion und Endkontrolle: Gute Lieferanten prüfen nicht erst am Ende

Ein abschließender Inspektionsbericht ist nützlich, reicht aber allein nicht aus. Wenn wesentliche Probleme erst in der Verpackungsphase festgestellt werden, hat der Lieferant bereits Zeit verloren, die Kosten erhöht und die Prozesssicherheit verringert.

Bei hochpräzisen Formkomponenten, insbesondere bei Anwendungen mit mehreren Kavitäten, muss die Inspektion den gesamten Prozess durchlaufen und nicht erst danach.

Häufiges Problem

Der ausgehende Bericht scheint vollständig zu sein, es treten jedoch immer noch wiederkehrende Abweichungen von Charge zu Charge auf.

Wahrscheinliche Grundursache

CTQ-Merkmale wurden nicht in den richtigen Phasen kontrolliert, prozessbegleitende Inspektionen waren zu begrenzt oder der ausgehende Bericht spiegelte nicht die tatsächlichen Prozessrisikopunkte wider.

Was Käufer bewerten sollten

Überprüfen Sie, wie CTQ-Merkmale definiert sind, wo Inspektionstore platziert sind, was zu 100 % geprüft wird, was durch Stichprobenprüfung geprüft wird und welche Aufzeichnungen zur Rückverfolgbarkeit aufbewahrt werden.

Nützliche Beweise auf Anfrage

Fordern Sie einen Muster-KMG-Bericht, einen Muster-Ausgangsprüfbericht, die CTQ-Liste für ein ähnliches Teil und die Prüfhäufigkeit nach Prozessstufe an.

Dies ist oft der Punkt, der eine Maschinenwerkstatt von einem echten Lieferanten von hochpräzisen Formkomponenten unterscheidet. Die besten Lieferanten messen nicht einfach Teile. Sie haben einen Prozess entwickelt, der verhindert, dass sich instabile Teile vorwärts bewegen.

Was ein starker Lieferant bieten kann

Wenn Sie einen Lieferanten für hochpräzise Formkomponenten, , Formkomponenten mit mehreren Kavitäten oder andere kundenspezifische Formenbauarbeiten bewerten, sollte ein seriöser Lieferant in der Lage sein, Beweise und nicht nur Versprechungen vorzulegen.

Ein praktisches Lieferantenbewertungspaket kann Folgendes umfassen:

• Erstmusterprüfbericht

• Beispiel eines CMM-Berichts

• Rundheits- oder Zylindrizitätsbericht

• In-Prozess-Prüfplan für CTQ-Merkmale

• Muster eines Ausgangskontrollberichts

• Dokumentation des Qualitätssystems

• Empfohlene CTQ-Punkte basierend auf Ihrer Zeichnung

• Feedback zum Herstellbarkeitsrisiko vor Produktionsbeginn

Eine solche Reaktion zeigt, dass der Lieferant nicht nur weiß, wie Teile bearbeitet werden, sondern auch, wie er die Projektrisikokontrolle unterstützen kann.

Letzter Imbiss

Bei der Wahl eines Herstellers von Hochpräzisionsspritzgussformen geht es nicht wirklich darum, das günstigste Angebot oder die größte Werkstatt zu wählen.

Es geht darum, einen Lieferanten auszuwählen, der kritische Merkmale beim Drehen, Fräsen, Erodieren, Schleifen und Prüfen stabil halten und diese Kontrolle dann mit klaren Aufzeichnungen nachweisen kann.

Wenn Ihr Projekt kundenspezifische Formkomponenten, , Werkzeuge mit mehreren Kavitäten oder andere Präzisionsformteile umfasst, bei denen Austauschbarkeit und Montagestabilität wichtig sind, lautet die richtige Frage nicht nur „Welche Maschinen haben Sie?“

Die richtige Frage ist:

Was messen Sie, wann messen Sie und welche Nachweise können Sie mir zusenden, bevor ich den Auftrag erteile?

Fordern Sie ein Lieferantenbewertungspaket an

Wenn Sie Lieferanten für ein neues Formkomponentenprojekt bewerten, können Sie vor Beginn des Angebotsvergleichs ein Bewertungspaket anfordern.

Ein praktisches Rezensionspaket kann Folgendes enthalten:

• Beispiel eines CMM-Berichts

• Beispielbericht zur Rundheit

• Muster-Erstmusterprüfbericht

• Empfohlene CTQ-Punkte basierend auf Ihrer Zeichnung

• Vorläufige Risikohinweise zur Herstellbarkeit

• Empfohlener Inspektionsplan für kritische Merkmale

Das gibt Ihrem Entwicklungs- und Einkaufsteam etwas, das viel nützlicher ist als eine allgemeine Leistungserklärung.
