Wie wir Präzisionsformkomponenten für Formen mit mehreren Kavitäten stabilisieren

Wenn Kunden nach Maschinen fragen, fragen sie selten nur nach Maschinenmarken. Was sie wirklich wissen wollen, ist Folgendes:

Können Sie kritische Formkomponenten stabil genug halten, um die Werkbankbestückung zu reduzieren, Nacharbeiten zu verhindern und eine konsistente Produktion zu unterstützen – insbesondere bei Formen mit mehreren Kavitäten?

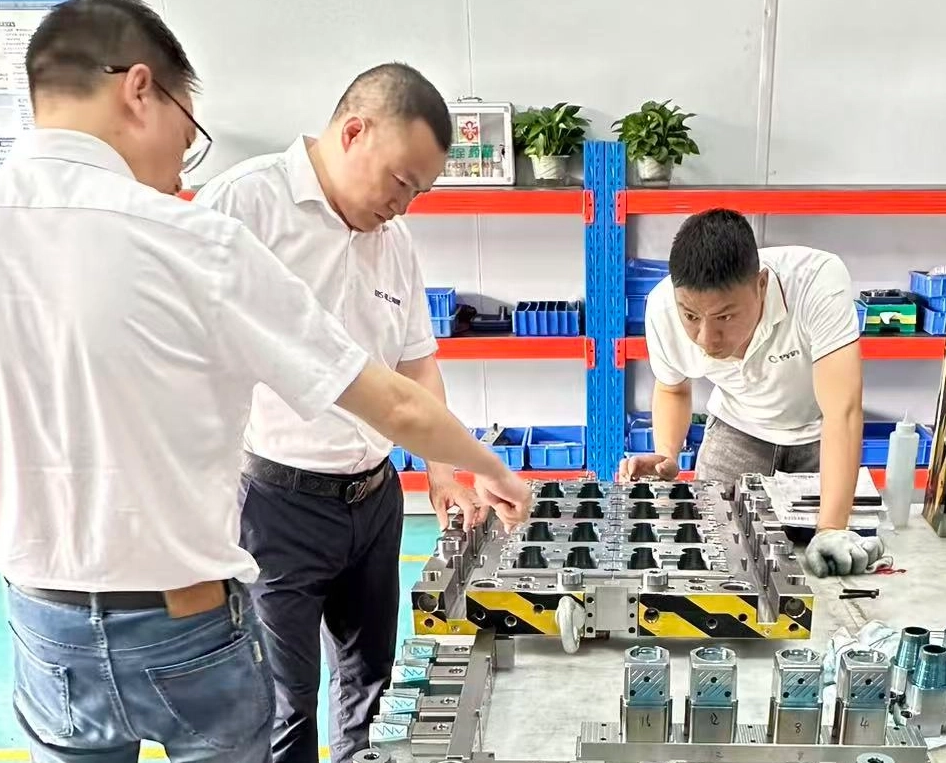

Bei Werkzeugen mit mehreren Kavitäten besteht das eigentliche Risiko nicht nur darin, ob ein Teil bearbeitet werden kann. Das wahre Risiko zeigt sich später:

• Die Vorlaufzeit wird durch Nacharbeiten und wiederholte Anpassungen in Anspruch genommen

• Eine Kavität verläuft anders und wirkt sich auf das gesamte Werkzeug aus

• Eine kleine Abweichung in den Absperr- oder Dichtungsbereichen führt zu einem Grat oder einer Leckage

• Die Maße der einzelnen Teile sind „in Ordnung“, passen aber beim Zusammenbau nicht gleichmäßig

Bei SENLAN behandeln wir Geräte als Teil eines Steuerungssystems . Das Ziel ist praktisch: Formkomponenten, die mit weniger Anpassungen passen, gleichmäßiger durch die Kavitäten laufen und von Charge zu Charge stabil bleiben.

1. Dimensionsstabilität: Kontrolle der Drift, bevor sie zur Anpassungsarbeit wird

Bei Formen mit mehreren Kavitäten muss die Stabilität auf drei Ebenen kontrolliert werden:

• Wiederholgenauigkeit von Teil zu Teil

• Konsistenz von Kavität zu Kavität

• Stabilität von Charge zu Charge

Wir wählen Bearbeitungsrouten basierend auf dem CTQ-Typ aus, z. B. Absperr-, Dichtungs-, Gewinde- oder Anschlussmerkmale sowie Materialzustand und Zugänglichkeit der Merkmale. Dies trägt dazu bei, häufige Instabilitätstreiber zu verhindern, darunter:

• Werkzeugablenkung bei weit reichenden oder Mikro-Features

• Ungleichmäßige Materialzugabe vor der Endbearbeitung

• thermische Drift durch aggressives Schneiden oder instabile Prozessrouten

• Variation, die nur auftritt, wenn Teile zu einer vollständigen Form zusammengefügt werden

Bei komplexen Oberflächen und passgenauen Bereichen nutzen wir Röders CNC-Fräsen zur Unterstützung der Profilgenauigkeit und Oberflächenkonsistenz. Bei kleinen Merkmalen, schmalen Schlitzen und präziser Vorbearbeitung hilft das CNC-Fräsen von Jingdiao dabei, die lokale Geometrie zu kontrollieren, wo selbst kleine Abweichungen später zu einer Fehlanpassung der Baugruppe führen können. Bei wellenförmigen Komponenten wie Kernstiften, Halsringen und Gewindeeinsätzen unterstützt , das CNC-Drehen von Hardinge mit hydrostatischen Lagern eine stabile Durchmesserkontrolle und Konzentrizität für Wiederholungsfertigungen.

Für definierte CTQ-Merkmale kann unsere Toleranzfähigkeit bis zu ±0,005 mm betragen , abhängig von Geometrie, Material und der validierten Prozessroute und dem Prüfplan. Wir wenden eine strenge Kontrolle dort an, wo es funktionell wichtig ist, und erzwingen nicht das gleiche Toleranzniveau für jede Dimension.

2. Passen, Abschließen und Abdichten: „Auf-Zeichnung“-Teile in realen Formen funktionieren lassen

Viele Komponenten messen auf dem Papier korrekt, verursachen aber dennoch Montage- oder Produktionsprobleme. Bei Verpackungsverschlüssen und medizinischen Formen können kleine Änderungen in passungsrelevanten Bereichen Auswirkungen auf Folgendes haben:

• Abschaltkontakt und Blitzgefahr

• Dichtflächen und Anpressdruck

• Gewindeeingriff und Montagekonsistenz

Aus diesem Grund planen wir Prozesse anhand funktionaler Oberflächen und nicht nur der Teileform.

Während sich die Drehstabilität direkt auf Passung und Wiederholgenauigkeit auswirkt, trägt das CNC-Drehen von Hardinge dazu bei, Abweichungen bei kritischen Durchmessern und konzentrizitätsbezogenen Merkmalen zu reduzieren. Wo herkömmliches Schneiden tiefe, schmale, scharfkantige oder gehärtete Details nicht zuverlässig kontrollieren kann, wird Makino EDM verwendet, um die Geometrie zu stabilisieren und Fehlerarten zu reduzieren, wie zum Beispiel:

• lokale Über- oder Unterschreitung in Absperrdetails

• ungleichmäßiger Gewindeeingriff

• Instabiler Dichtungskontakt, der nur bei Probeläufen auftritt

Das Ergebnis für die Kunden ist eindeutig: weniger Werkbankanpassungen während des Formenbaus und weniger Anpassungen nach der Installation.

3. Oberflächenbeschaffenheit: Reduzierung der Polierbelastung und Schutz der Funktionsgeometrie

Die Oberflächenbeschaffenheit ist nicht nur kosmetischer Natur. Es wirkt sich auf die Polierzeit, die Texturbereitschaft, die Teilefreigabe und darauf aus, ob sich funktionelle Oberflächen während der Endbearbeitung verändern.

Wir verwenden hochpräzise Fräs- und EDM-Strategien, um vor dem Polieren oder Texturieren konsistente Oberflächenbedingungen aufrechtzuerhalten. Bei kontur- und geradheitsempfindlichen Profilen wie Einsätzen, Schiebern, Hebern und Formeinsätzen unterstützt , Sodick Wire EDM saubere Konturen und eine stabile Vertikalität, wodurch die Notwendigkeit einer späteren Korrektur reduziert wird.

Wenn es die Anwendung erfordert, können wir eine Feinbearbeitung bis zu je nach Geometrie, Material und Prozessroute Dies hilft zu vermeiden: Ra 0,1 μm in kritischen Bereichen unterstützen.

• übermäßige Polierarbeit

• inkonsistente Texturvorbereitung

• sichtbare Bearbeitungsspuren auf Hochglanzoberflächen

• Passungsänderungen durch Überkorrektur beim Finishing

4. Gehärtete Materialien und tiefe Merkmale: Auswahl des richtigen Prozesses zur Risikovermeidung

Tiefe Rippen, schmale Schlitze, scharfe Ecken und gehärtete Stähle sind im modernen Formenbau weit verbreitet – und sie sind auch häufige Ursachen für Bearbeitungsinstabilität.

Wenn der Prozessweg falsch ist, ist das Ergebnis normalerweise:

• Durchbiegung und Größenstreuung

• Wärmeverformung und -drift

• schlechte Vertikalität oder Profilinkonsistenz

• Geometrieänderungen nach der Wärmebehandlung

Um diese Risiken zu kontrollieren, kombiniert SENLAN Fräs-, Makino-Erodier-, Sodick-Drahterodier- und Schleifmethoden basierend auf dem Merkmalstyp. Bei Stufenstrukturen und Passflächen unterstützt das Stufenschleifen die Ebenheit und Stufenkonsistenz, um die Ausrichtung der Baugruppe zu stabilisieren, insbesondere auf passungsbezogenen Oberflächen.

5. Inspektion und Rückverfolgbarkeit: Inspektion als Prozesskontrolle, nicht nur als letztes Tor

Eine Präzisionsbearbeitung ist ohne zuverlässige Überprüfung nicht vollständig. Bei SENLAN unterstützt die Inspektion den Prozess – sie dient nicht nur der Beurteilung des Endergebnisses.

Je nach Teiletyp und CTQs wenden wir an:

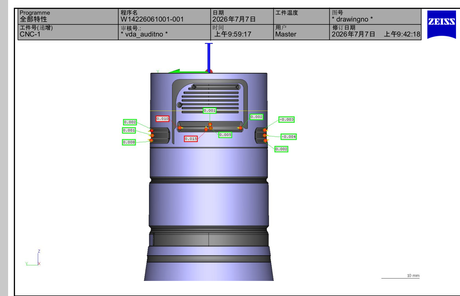

• Zeiss KMG für kritische Abmessungen, Positionsgenauigkeit, Profile und passgenaue Geometrie

• Accretech-Rundheitsmessung für Rundheit, Zylindrizität, Konzentrizität und Rundlauf an zylindrischen Bauteilen

• Mitutoyo-Werkzeugmikroskop für Mikromerkmale, kleine Konturen und feine Detailprüfung

• Digitales Höhenmessgerät von TESA für höhenbezogene Maße, Stufen und Bezugsflächen

Typische Inspektionspunkte können sein:

• nach der Halbfertigbearbeitung

• nach EDM oder Drahterodieren

• vor endgültigen Anpassungsoperationen

• vor dem Versand

Wir können auch Dokumentationen unterstützen wie:

• FAI (Erstmusterprüfung)

• CMM-Berichte für wichtige CTQs

• Rundheits- oder Zylindrizitätsberichte

• Messreferenzen und nachverfolgbare Teileidentifikation , falls erforderlich

Was das für Kunden bedeutet

Fortschrittliche Ausrüstung ist nur dann wichtig, wenn sie das tatsächliche Schimmelrisiko reduziert. In der Praxis profitieren Kunden von:

• weniger Anpassungen bei der Montage

• bessere Konsistenz von Kavität zu Kavität

• Stabilere Absperr- und Dichtungsleistung

• weniger Abweichungen zwischen Nachbestellungen

• glattere Formaufbauten und zuverlässigere Produktion

Wenn Sie Ihre Zeichnung und CTQ-Liste zusammen mit Material, Härte und Hohlraumanzahl teilen , können wir Ihnen eine geeignete Prozessroute empfehlen – einschließlich Fräsen, Erodieren, Schleifen und einen Prüfplan – und innerhalb von 24–48 Stunden praktisches Feedback geben.
